2.2.2. Aperçu de l'ensemble du processus

L'exemple suivant donne un aperçu du fonctionnement :

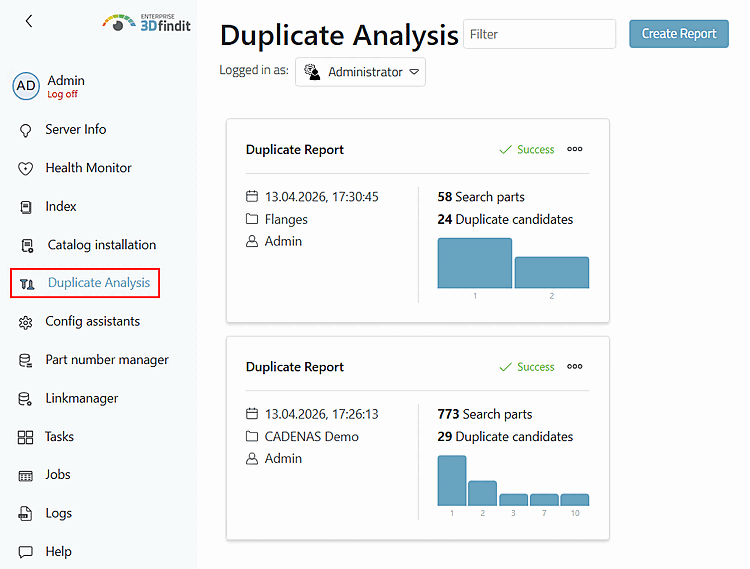

  1. Ouvrez le tableau de bord et sélectionnez l'option de menu Duplicate Analysis.

  2. Cliquez sur le bouton Create Report.

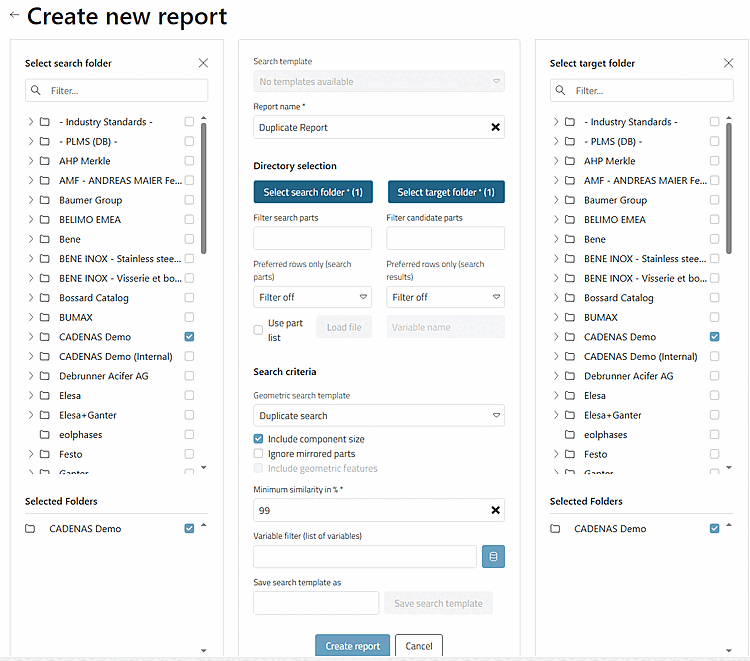

    -> La page de création d'un nouveau rapport s'ouvre.

  3. Remplissez les différents points.

    Choisissez en particulier le répertoire de recherche et le répertoire cible.

    Déterminez la similitude minimale.

    Vous trouverez des détails sur Section 2.2.3, «  Créer un nouveau rapport  ».

    Cliquez enfin sur Create report.

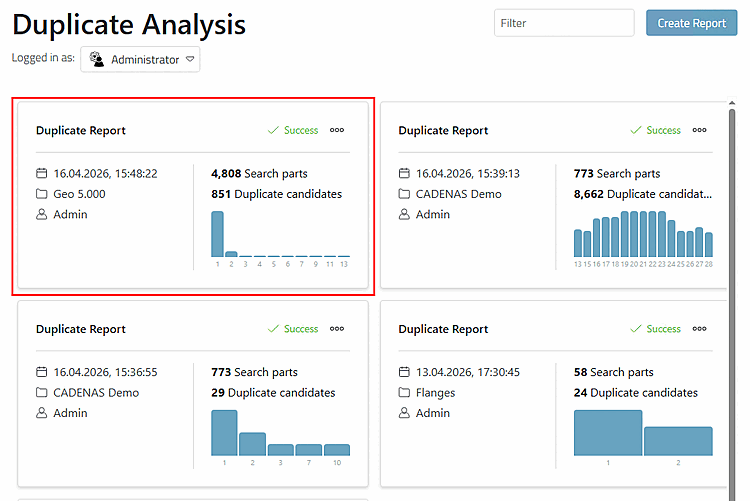

    -> La carte du rapport nouvellement créé s'affiche. Vous trouverez des détails sur Section 2.2.4, « Sélection de rapports ».

  4. Ouvrez le rapport en un clic.

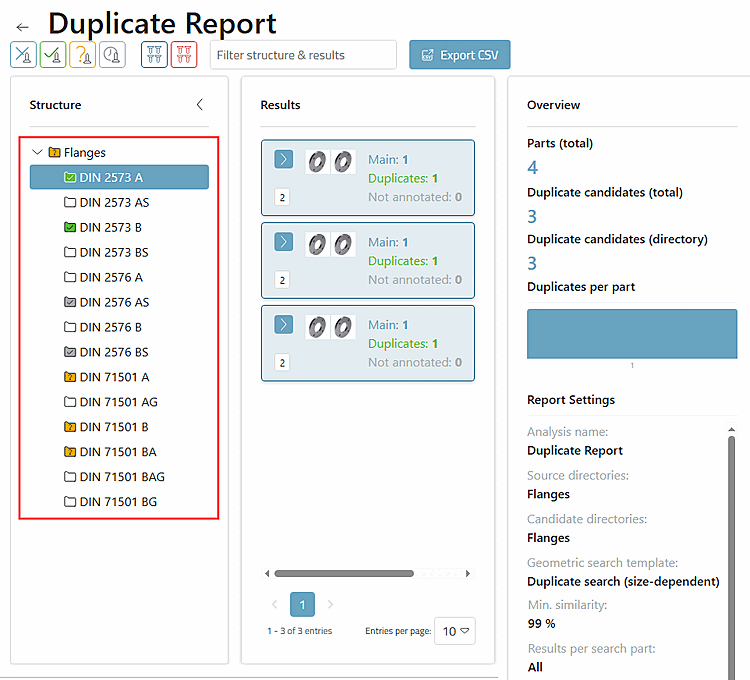

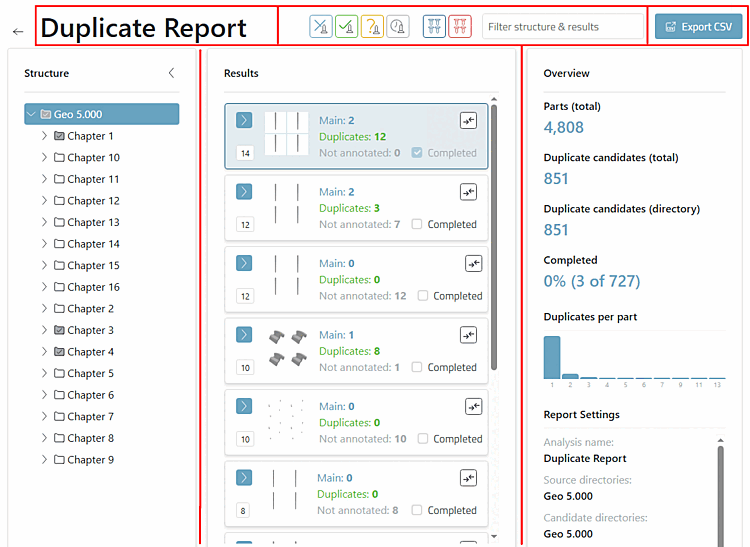

    La page du rapport s'articule comme suit :

    L'en-tête contient le nom du rapport, une zone de filtrage et un bouton d 'exportation CSV.

    La zone principale est divisée en arborescence [à gauche], résultats [au centre] et une vue d'ensemble [à droite] (sera adaptée en fonction des travaux effectués sur les différents clusters).

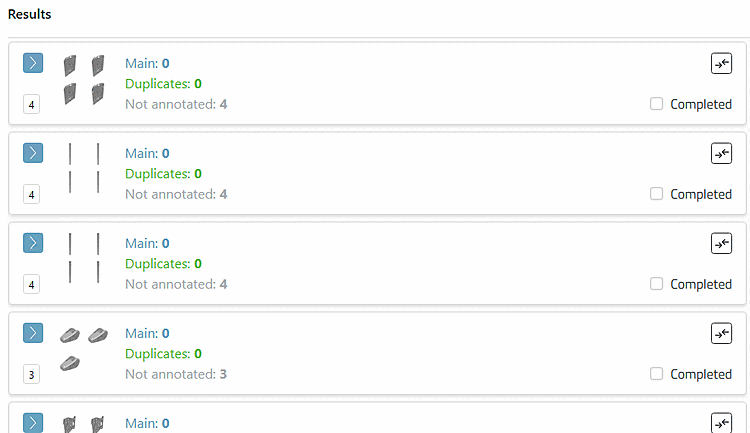

  5. Cliquez sur un cluster pour l'ouvrir.

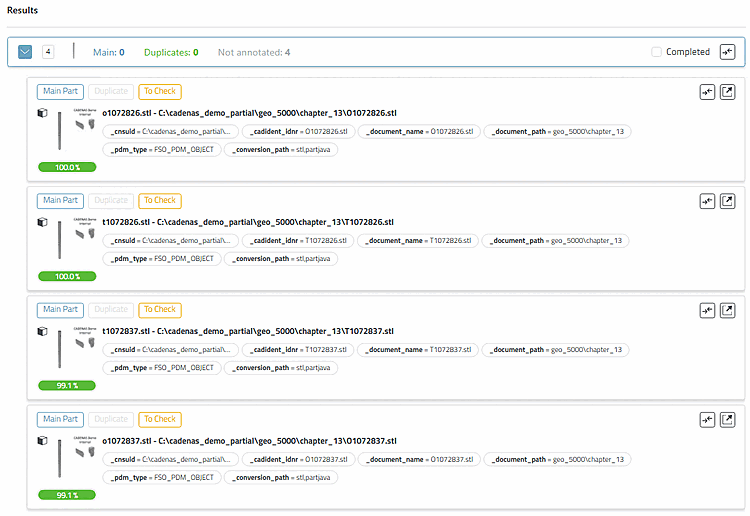

    Toutes les parties d'un cluster démarrent en tant que candidats non annotés (Main = 0 et Duplicates = 0). Il n'existe pas encore de Main Part.

  6. Ouvrir un cluster en cliquant dessus. Les boutons de duplication sont désactivés tant qu'il n'existe pas de Main Part.

  7. Déterminer une Main Part (doublon candidat → Main Part)

    Un candidat devient la partie principale en :

    • clique sur le bouton Annotation Main Part

      -> Le bouton est rempli avec la couleur de base bleue.

      ->

      ou

    • fait glisser le candidat dans la zone de dépôt Main Part.

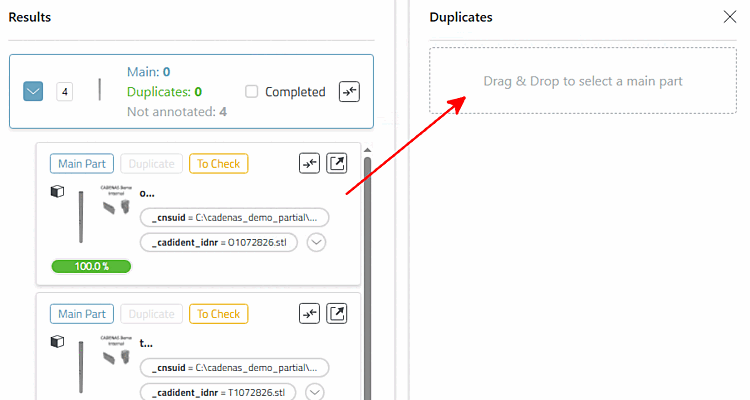

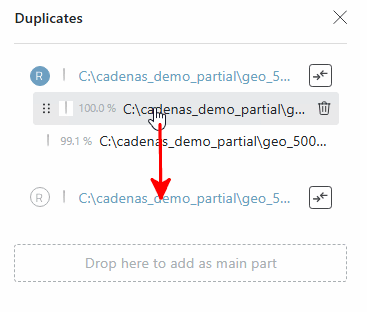

      Faire glisser le candidat souhaité dans la zone Drag & Drop

      Faire glisser le candidat souhaité dans la zone Drag & Drop

      -> Le candidat est maintenant Main Part ; c'est-à-dire que le bouton est rempli et que Main Part est affiché à droite dans la zone Duplicates.

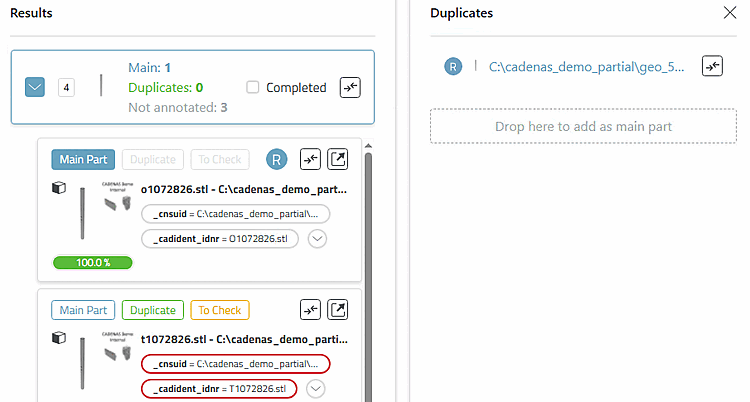

      Résultat : Le candidat est maintenant Main Part.

      Résultat : Le candidat est maintenant Main Part.

  8. Attribution des doublons

    Un candidat peut être annoté en tant que doublet par

    Cliquer sur le bouton "Dupliquer".

    -> Le bouton est rempli avec la couleur de base verte.

    ->

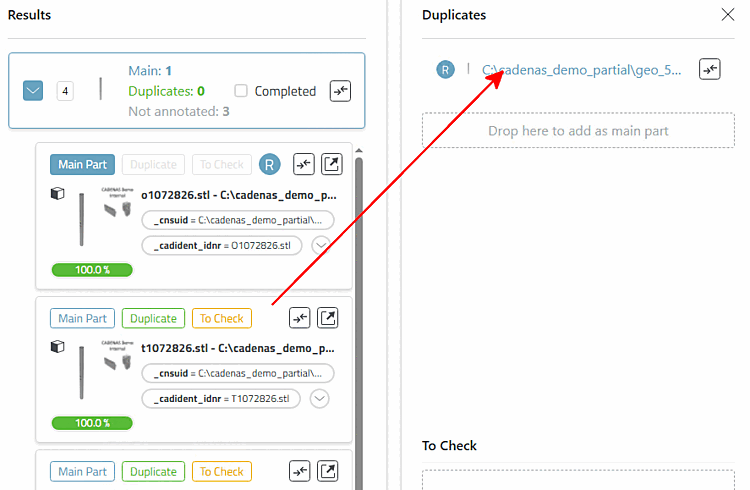

    ou en glissant-déposant le candidat sur une partie principale existante.

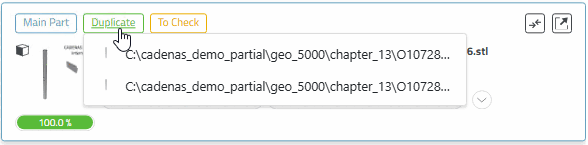

    S'il existe plusieurs Main Part, une liste de sélection s'ouvre pour choisir la Main Part cible.

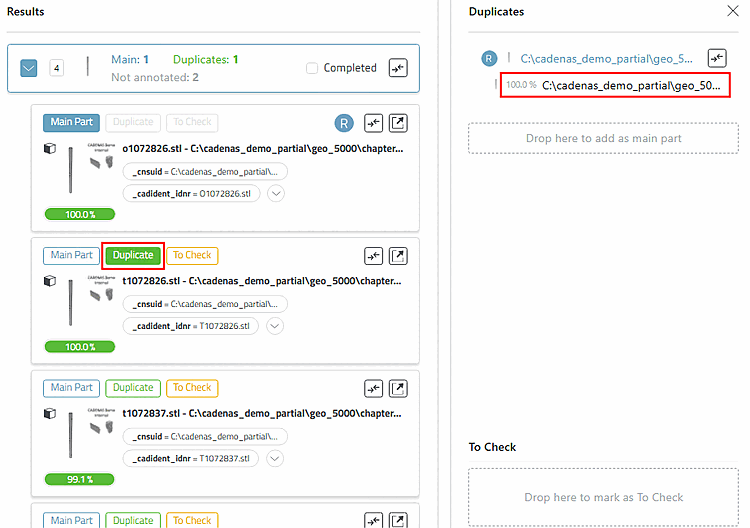

    Dans tous les cas, le bouton est maintenant entièrement rempli en vert et le doublon est affiché à droite dans la zone Duplicates sous la Main Part.

  9. Procédez de la même manière avec tous les autres candidats en double.

    • Plusieurs Main Part sont possibles.

    • Une partie principale ne doit pas nécessairement avoir des doublons.

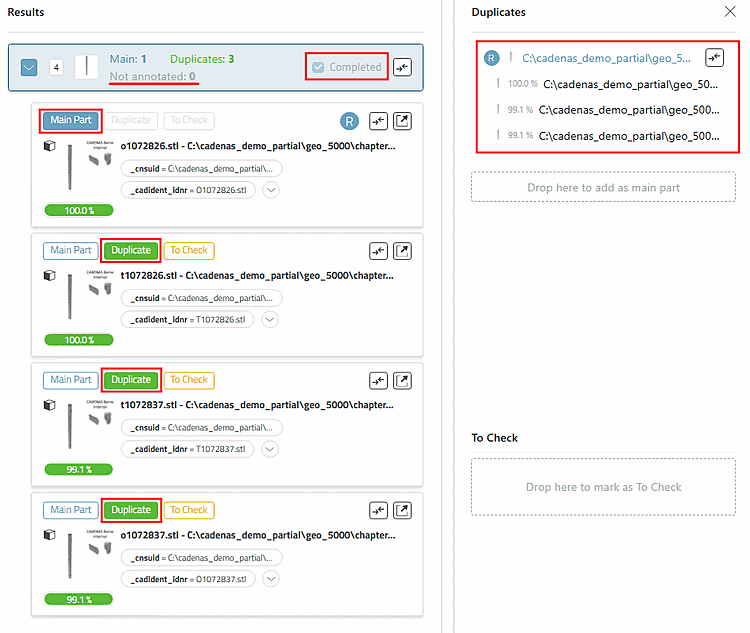

  10. L'objectif est qu'un cluster soit défini comme Completed, c'est-à-dire qu'il ne contienne plus que des Main Parts et des doublons attribués.

  11. Dans l'arborescence à gauche, vous avez à tout moment le contrôle de l'avancement.

    Les couleurs dans l'arbre aident à trouver rapidement les clusters ouverts et à rouvrir de manière ciblée les clusters problématiques :

    • Blanc = pas encore de cluster terminé

    • Gris = Ici, au moins un cluster a été achevé, mais d'autres doivent encore être traités.

    • Jaune = Ici se trouve une partie ToCheck, il faut absolument continuer à compléter ici.

    • Vert = tout est terminé

      Mais le jaune l'emporte sur le vert, c'est-à-dire que si tous les clusters sont terminés (vert) mais qu'il y a une partie "A vérifier" dans l'un de ces clusters (jaune), le dossier sera marqué en jaune.

    Vous trouverez des détails sur l'arborescence sur Section 2.2.5.1, « Arborescence ».

  12. Via Comparaison Bouton peut intégrer des pièces dans la comparaison à tout moment .

    Les opérations dans la comparaison et dans l'analyse des doublons sont synchronisées.

    Le bouton de comparaison du cluster lui-même (tout en haut) et celui sur la droite (partie racine) remplacent toutes les pièces qui sont jusqu'alors dans la comparaison des pièces.

    Les boutons de comparaison dans la liste des pièces (doublons candidats du cluster) ajoutent la pièce en question individuellement, sans supprimer les précédentes.

    Les principes de base de la comparaison des pièces en double sont les mêmes que pour le standard ; quelques fonctionnalités ont été ajoutées ici :

    • Il est possible de charger jusqu'à 10 pièces (4 seulement en standard)

    • Des icônes situées tout en haut permettent d'annoter des parties.

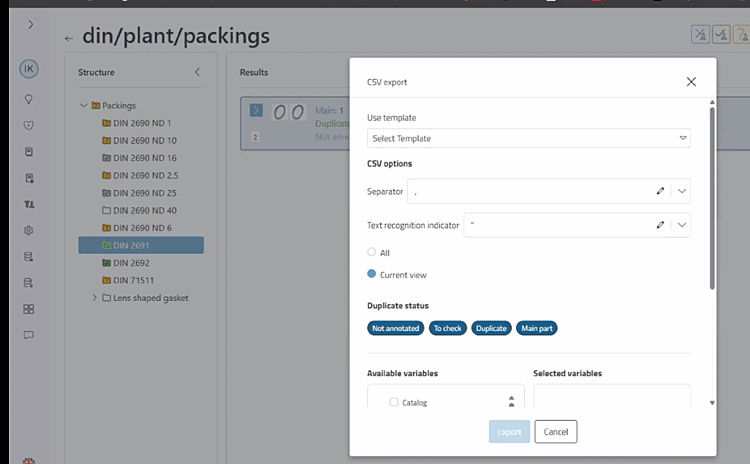

  13. En cliquant sur le bouton Export CSV, vous pouvez finalement effectuer une exportation pour tous les clusters (option All ) ou seulement pour les états intermédiaires (option Current view ).

    Vous trouverez des détails sur Section 2.2.7, « Exportation ».

Plus d'informations

  • Comportement des doublons

    • Les doublons peuvent être attribués à une autre partie principalepar glisser-déposer.

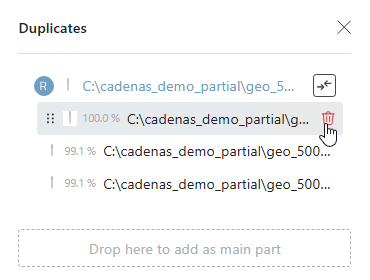

    • Une annotation peut être supprimée à tout moment en cliquant sur l'icône de la corbeille.

  • Comportement de Main Parts

    Une partie principale ne peut pas être partie principale ne peut pas.

    Pour le faire quand même, procédez comme suit :

    1. Supprimez l' annotation Main Part en cliquant sur le bouton. Cela modifie l'état de remplissage coloré du bouton.

      ->

    2. Réassignez ensuite la pièce.

  • Suppression d'une Main Part

    Si une Main Part n'a pas de doublons, elle peut simplement être définie comme "non annotée".

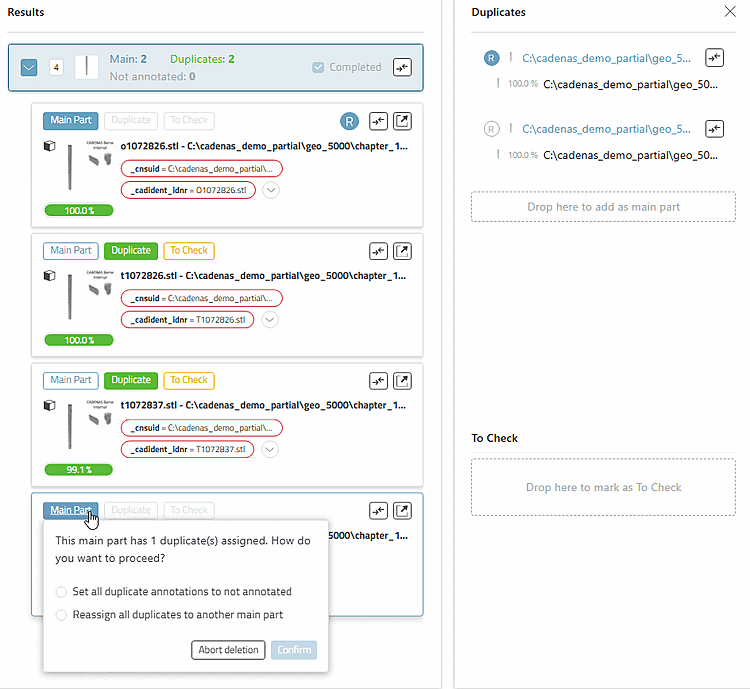

    Si une Main Part a des enfants en double, une boîte de dialogue apparaît avec les options suivantes :

    • Set all duplicate annotations to not annotated: Dé-annoter tous les doublons

    • Reassign all duplicates to another main part: Attribuer tous les doublons à une autre partie principale (uniquement possible s'il existe une autre partie principale)

    Boutons Abort deletion ou Confirm: Annulez ou confirmez.

    [Important]Important

    Un doublet ne doit jamais exister sans partie principale. C'est pourquoi une suppression "silencieuse" n'est pas autorisée.

  • Le bouton To Check: Cliquez sur le bouton pour annoter le candidat comme pièce à vérifier.

    -> Le bouton est rempli avec la couleur de base jaune.

    ->

    • Vous pourrez par la suite filtrer les pièces à vérifier.

    • Un cluster qui contient de tels candidats ne peut pas atteindre automatiquement l'état Completed. Il est toutefois possible de faire passer manuellement le cluster à l'état Completed.

  • Comparaison 3D

    • Les annotations peuvent être effectuées directement dans la comparaison de pièces. Voir Section 2.2.6, « Comparaison des pièces ».

    • L'enregistrement en double et la vue 3Dfindit sont toujours synchronisés.

      • Modification de l'analyse met à jour la vue 3Dfindit

      • Modification de 3Dfindit met à jour l'analyse des doublons.
