2.2.2. Überblick zum gesamten Ablauf

Das folgende Beispiel soll einen Überblick zur Funktionsweise geben:

  1. Öffnen Sie das Dashboard und wählen Sie den Menüpunkt Duplicate Analysis.

  2. Klicken Sie auf den Button Create Report.

    -> Die Seite zum Erstellen eines neuen Reports wird geöffnet.

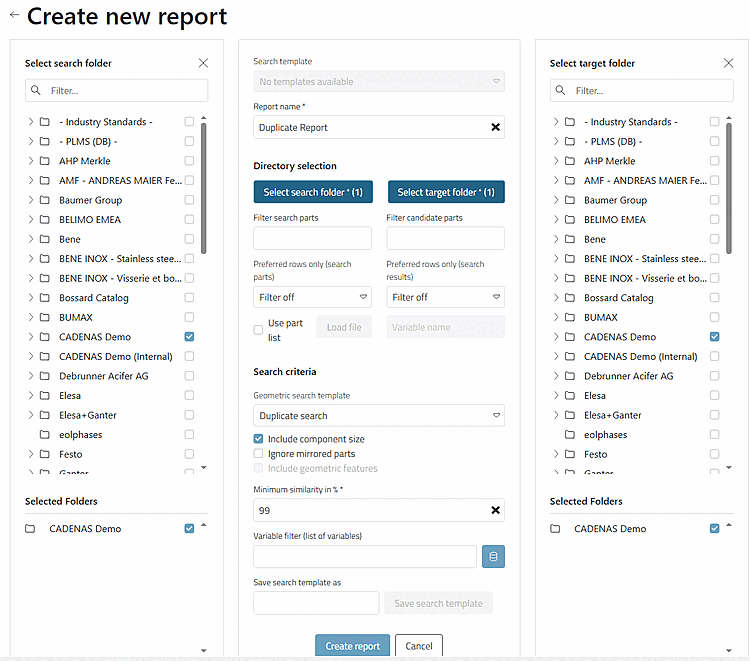

  3. Füllen Sie die einzelnen Punkte aus.

    Wählen Sie insbesondere das Such- und das Zielverzeichnis.

    Bestimmen Sie die minimale Ähnlichkeit.

    Details finden Sie unter Abschnitt 2.2.3, „ Neuen Report erstellen “.

    Klicken Sie abschließend auf Create report.

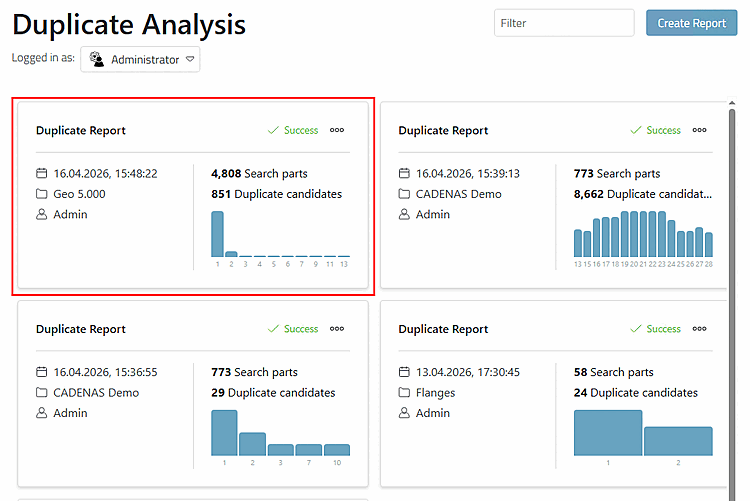

    -> Die Karte des neu erstellten Reports wird angezeigt. Details finden Sie unter Abschnitt 2.2.4, „Report-Auswahl“.

  4. Öffnen Sie den Report mit einem Klick.

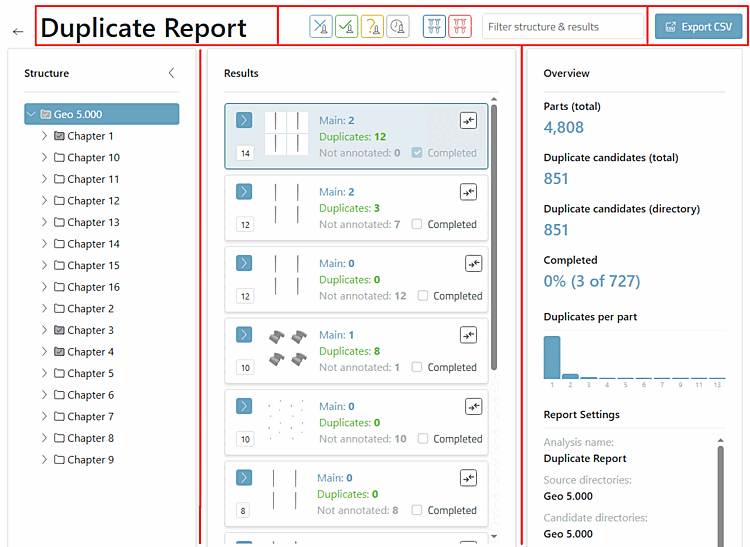

    Die Reportseite gliedert sich folgendermaßen:

    Der Header enthält den Namen des Reports, einen Filterbereich und einen Export CSV Button.

    Der Hauptbereich ist untergliedert in Strukturbaum [links], Ergebnisse [mittig] und einen Überblick [rechts] (wird angepasst entsprechend der Arbeiten an den einzelnen Clustern).

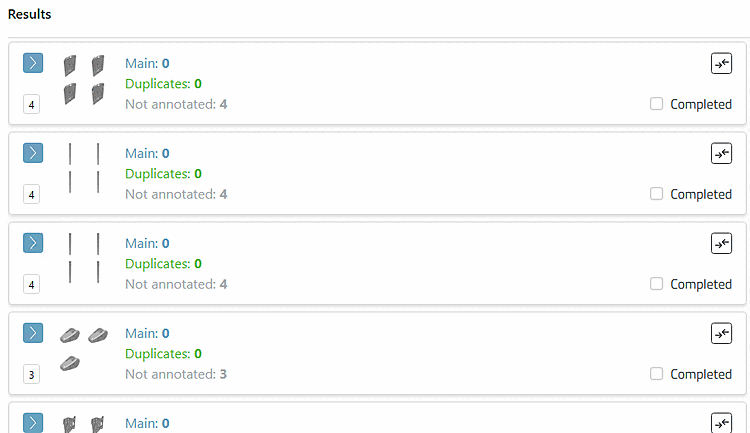

  5. Klicken Sie auf ein Cluster, um es zu öffnen.

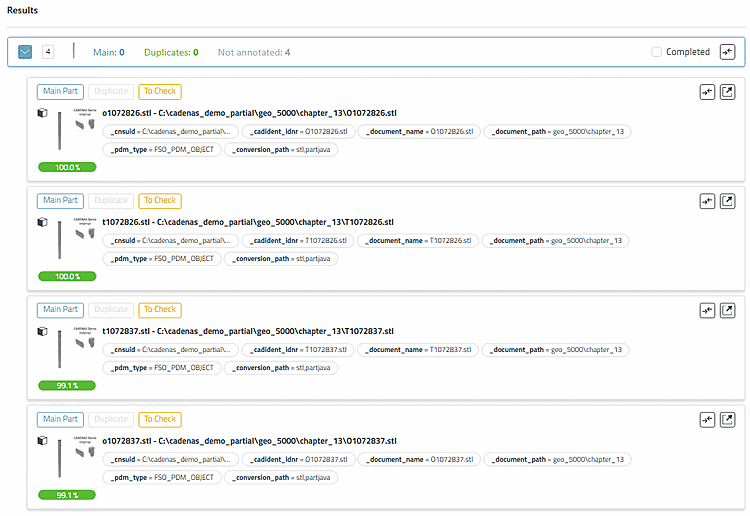

    Alle Teile eines Clusters starten als nicht annotierte Kandidaten (Main = 0 und Duplicates = 0). Es existiert noch kein Main Part.

  6. Öffnen Sie ein Cluster durch Anklicken. Die Duplicate-Buttons sind deaktiviert, solange kein Main Part existiert.

  7. Bestimmen Sie ein Main Part (Dublettenkandidat → Main Part)

    Ein Kandidat wird zum Main Part, indem man:

    • auf den Annotation-Button Main Part klickt

      -> Der Button wird mit der blauen Grundfarbe ausgefüllt.

      ->

      oder

    • den Kandidaten per Drag & Drop in die Main Part-Dropzone zieht.

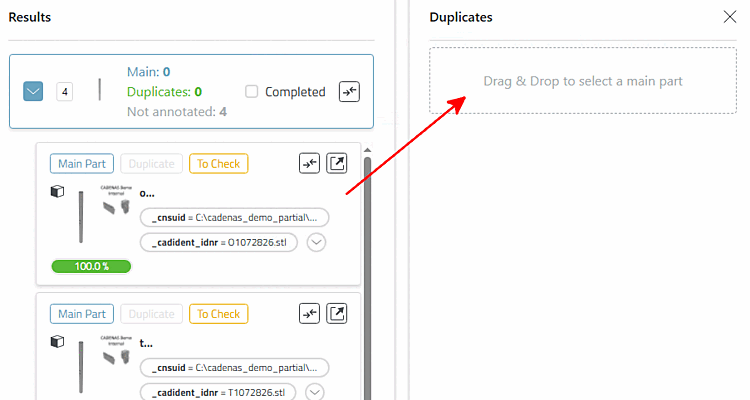

      Gewünschten Kandidaten in die Drag & Drop Zone ziehen

      Gewünschten Kandidaten in die Drag & Drop Zone ziehen

      -> Der Kandidat ist nun Main Part; d.h. der Button ist ausgefüllt und das Main Part wird rechts im Bereich Duplicates angezeigt.

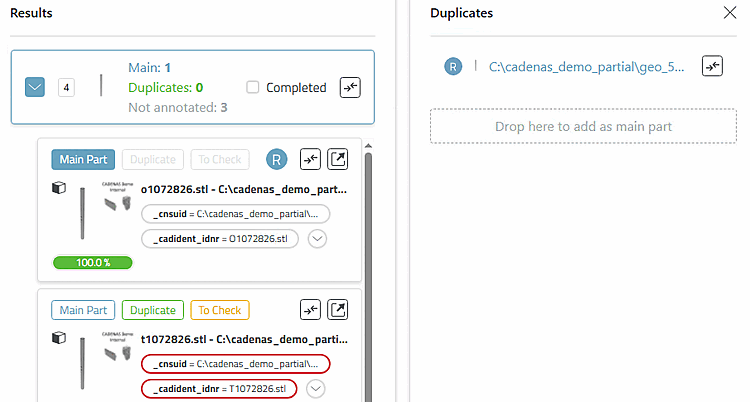

      Ergebnis: Der Kandidat ist nun Main Part.

      Ergebnis: Der Kandidat ist nun Main Part.

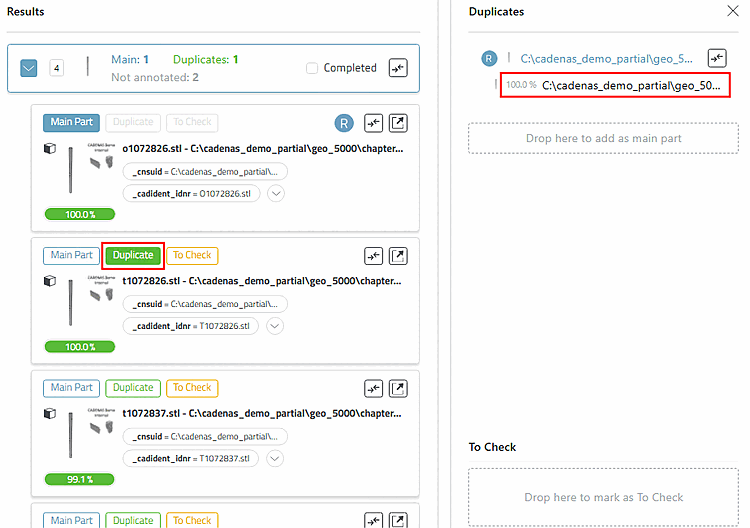

  8. Zuweisung von Dubletten

    Ein Kandidat kann als Dublette annotiert werden durch

    Klicken auf den Duplicate-Button

    -> Der Button wird mit der grünen Grundfarbe ausgefüllt.

    ->

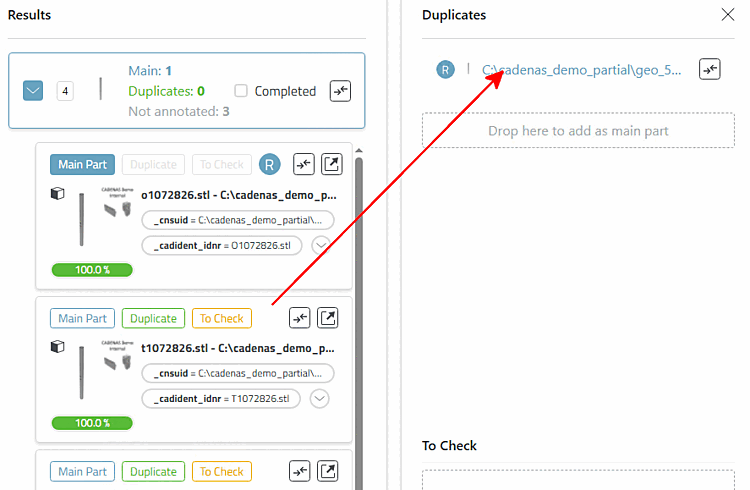

    oder indem man den Kandidaten per Drag & Drop auf ein bestehendes Main Part zieht.

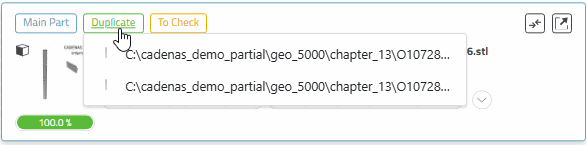

    Wenn mehrere Main Part existieren, öffnet sich eine Auswahlliste, um das Ziel-Main Part zu wählen.

    In jedem Fall ist der Button nun in grüner Farbe voll ausgefüllt und die Dublette wird rechts im Bereich Duplicates unter dem Main Part angezeigt.

  9. Verfahren Sie nun auf diese Weise mit allen übrigen Dublettenkandidaten

    • Mehrere Main Part sind möglich.

    • Ein Main Part muss nicht zwingend Dubletten haben.

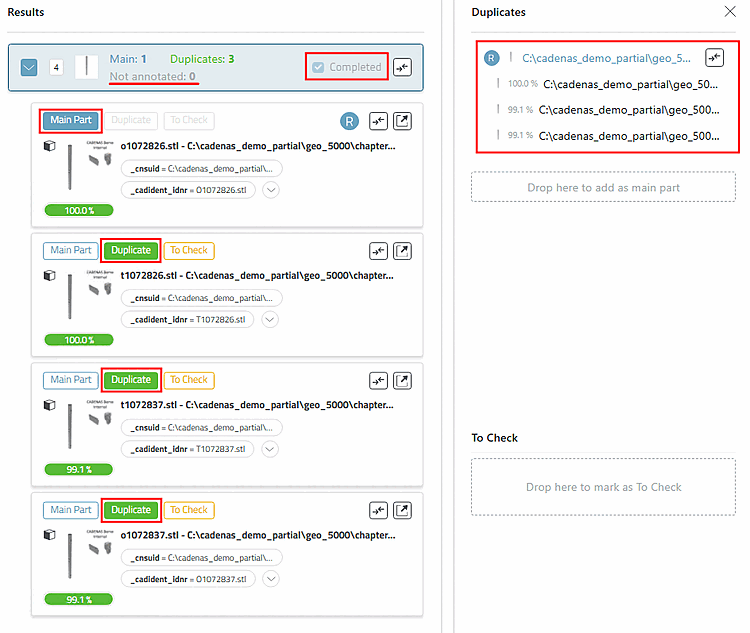

  10. Ziel ist, dass ein Cluster als Completed gesetzt ist, also nur noch Main Parts und zugewiesene Dubletten enthält.

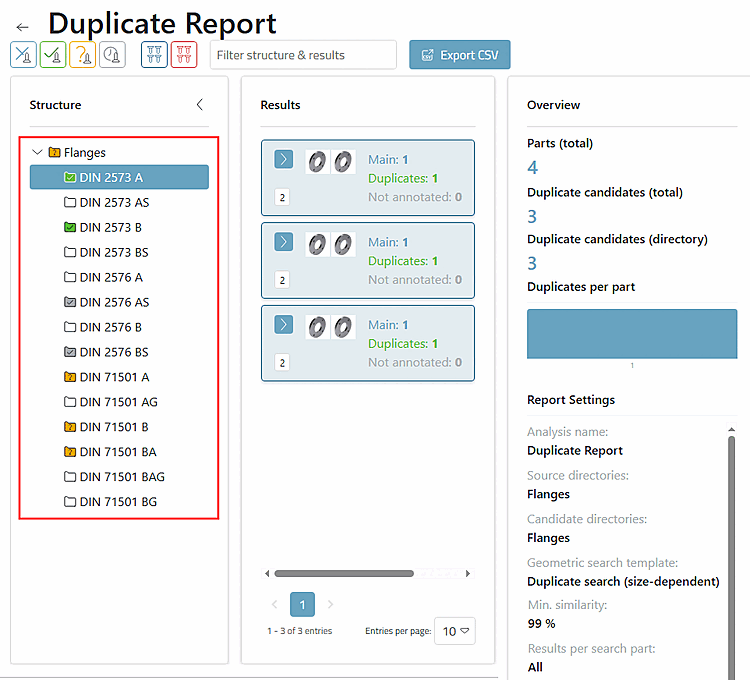

  11. Im Strukturbaum links haben Sie jederzeit die Kontrolle über den Fortschritt.

    Die Farben im Baum helfen, offene Cluster schnell zu finden und gezielt problematische Cluster erneut zu öffnen:

    • Weiß = noch kein Cluster abgeschlossen

    • Grau = Hier wurde mind. ein Cluster abgeschlossen, aber es müssen noch weitere bearbeitet werden.

    • Gelb = Hier befindet sich ein ToCheck Teil, hier muss auf jeden Fall weiter vervollständigt werden.

    • Grün = Alles abgeschlossen

      Aber Gelb schlägt Grün, d.h., wenn alle Cluster abgeschlossen sind (Grün), es aber ein "Zu Prüfen" Teil in einem dieser Cluster gibt (Gelb), dann wird der Ordner gelb markiert.

    Details zum Strukturbaum finden Sie unter Abschnitt 2.2.5.1, „Strukturbaum“.

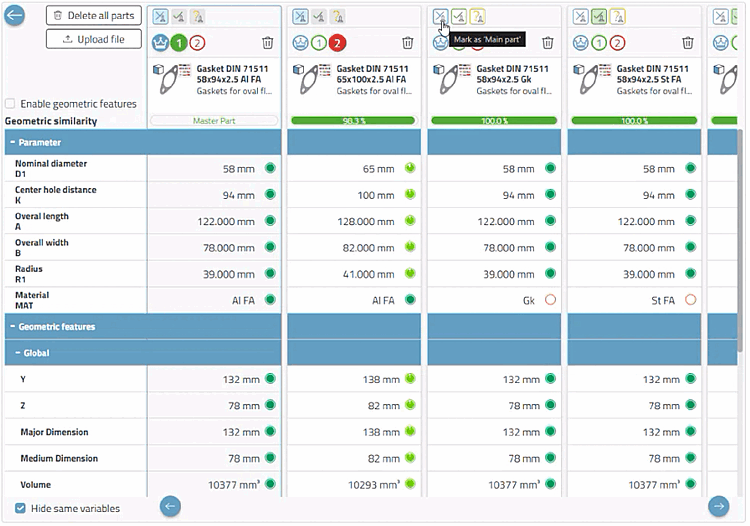

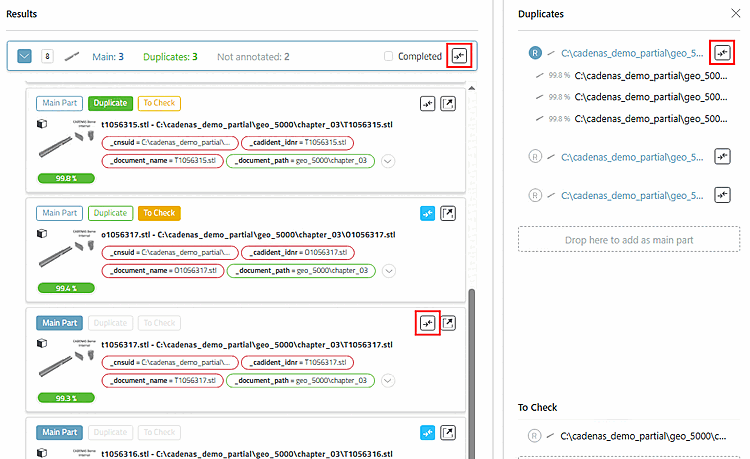

  12. Via Vergleich Button können jederzeit Teile in den Vergleich geladen werden.

    Operationen im Vergleich und in der Dublettenanalyse laufen synchron.

    Der Vergleich-Button des Clusters selbst (ganz oben) und der auf der rechten Seite (Stammteil) ersetzen alle Teile, die bis dahin im Teilevergleich sind.

    Die Vergleich-Buttons in der Teileliste (Dublettenkandidaten des Clusters) fügen das jeweilige Teil einzeln hinzu, ohne die vorherigen zu löschen.

    Die Grundprinzipien beim Teilevergleich von Dubletten sind dieselben wie beim Standard; ein paar Features sind hier dazugekommen:

    • Es können bis zu 10 Teile geladen werden (im Standard nur 4)

    • Via Icons ganz oben können Teile annotiert werden.

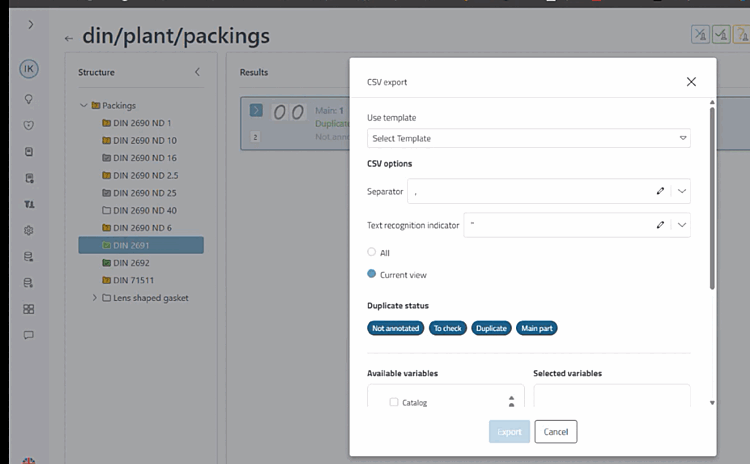

  13. Mit Klick auf den Button Export CSV können Sie abschließend für alle Cluster (Option All) oder auch nur für Zwischenstände (Option Current view) einen Export durchführen.

    Details finden Sie unter Abschnitt 2.2.7, „Export“.

Weitere Informationen

  • Verhalten von Dubletten

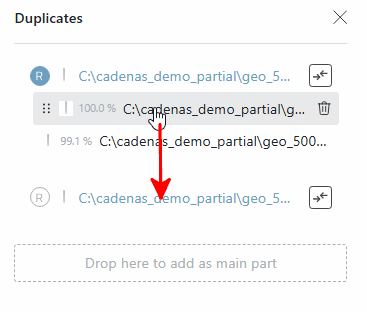

    • Dubletten können per Drag & Drop einem anderen Main Part zugeordnet werden.

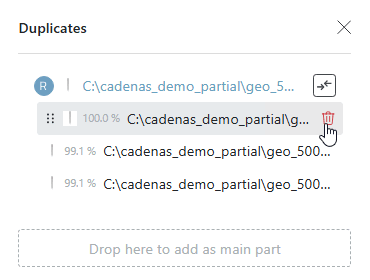

    • Eine Annotation kann jederzeit über das Papierkorb-Icon entfernt werden.

  • Verhalten von Main Parts

    Ein Main Part kann nicht direkt auf ein anderes Main Part gezogen werden.

    Um das trotzdem zu tun, gehen Sie folgendermaßen vor:

    1. Entfernen Sie die Main Part-Annotation mit Klick auf den Button. Dadurch ändert sich der farbliche Füllzustand des Buttons.

      ->

    2. Ordnen Sie danach das Teil neu zu.

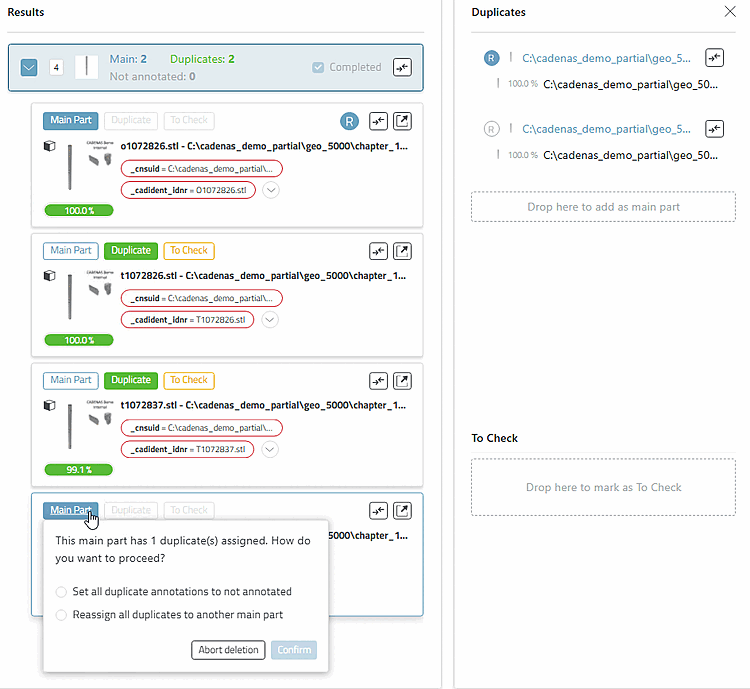

  • Löschen eines Main Part

    Wenn ein Main Part keine Dubletten hat, kann es einfach auf „nicht annotiert“ gesetzt werden.

    Wenn ein Main Part Dublettenkinder hat, erscheint ein Dialog mit folgenden Optionen:

    • Set all duplicate annotations to not annotated: Alle Dubletten de-annotieren

    • Reassign all duplicates to another main part: Alle Dubletten einem anderen Main Part zuweisen (nur möglich, wenn ein weiteres Main Part existiert)

    Buttons Abort deletion oder Confirm: Brechen Sie entweder ab oder bestätigen Sie.

    [Wichtig]Wichtig

    Eine Dublette darf niemals ohne Main Part existieren. Deshalb ist ein „stilles“ Löschen nicht zulässig.

  • To Check Button: Klicken Sie auf den Button, um den Kandidaten als zu überprüfendes Teil zu annotieren.

    -> Der Button wird mit der gelben Grundfarbe ausgefüllt.

    ->

    • Sie können später nach zu überprüfenden Teile filtern.

    • Ein Cluster, der solche Kandidaten enthält, kann nicht automatisch den Zustand Completed erreichen. Es ist aber möglich, den Cluster manuell auf Completed zu setzen.

  • 3D-Vergleich

    • Annotationen können direkt im Teilevergleich vorgenommen werden. Siehe Abschnitt 2.2.6, „Teilevergleich“.

    • Dublettensatz und 3Dfindit‑Ansicht sind immer synchron.

      • Änderung in der Analyse aktualisiert die 3Dfindit-Ansicht

      • Änderung in 3Dfindit aktualisiert die Dublettenanalyse.
