7.6.2.13.  Texte Feature

La fonction de texte [Text] permet de placer des textes sur les surfaces des composants.

Ci-dessus Une police doit être stockée dans le répertoire racine du catalogue. Boîtier standard c’est que ce n’est pas le cas. Il affichera alors automatiquement un le dossier correspondant « _fonts » avec une police par défaut appliqué.

Si vous souhaitez utiliser votre propre police de caractères, créez-la au niveau du catalogue sous Paramètres [Settings] -> onglet Général [General] -> Paramètres du catalogue [Settings for the catalog] -> Gérer les polices [Manage fonts].

[Remarque]Remarque

Il faut tenir compte des conditions de licence de la police de caractères !

[Remarque]Remarque

Cette fonctionnalité est relativement gourmande en temps de calcul et ne doit pas être utilisée de manière excessive.

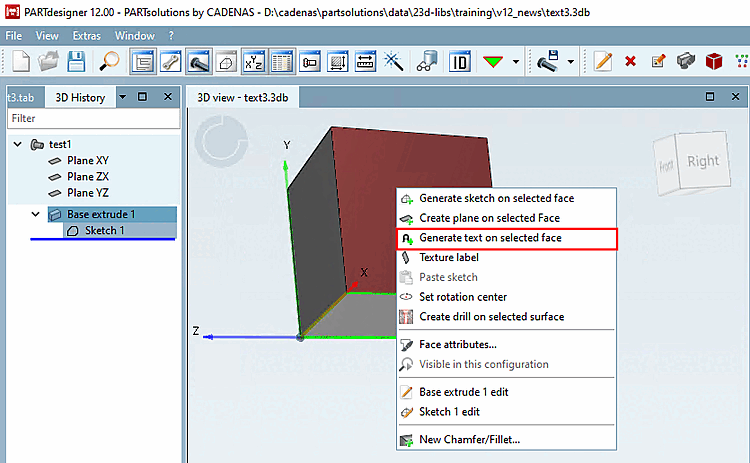

  1. Appelez la boîte de dialogue correspondante dans la vue 3D [3D view] à l'aide de la commande de menu contextuel Créer un nouveau texte sur la surface sélectionnée [Generate text on selected face].

    Fonction de texte [Text]: appel

    Fonction de texte [Text]: appel

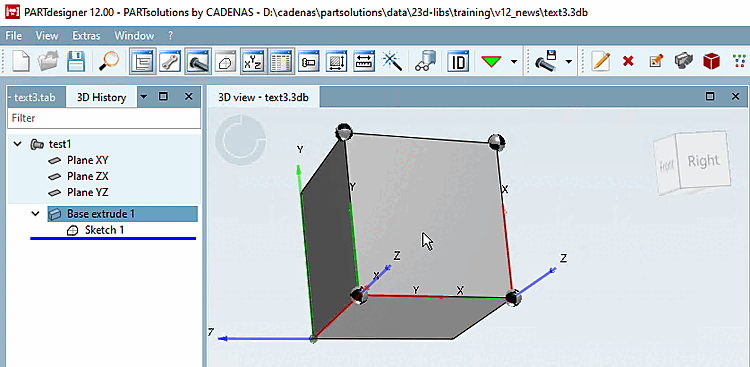

  2. Sélectionne la direction du texte souhaitée (axe X rouge) à proximité du point zéro souhaité ("sphère"). La flèche bleue indique alors le sens d'extrusion positif.

    -> La fenêtre d'accueil Texte s'ouvre.

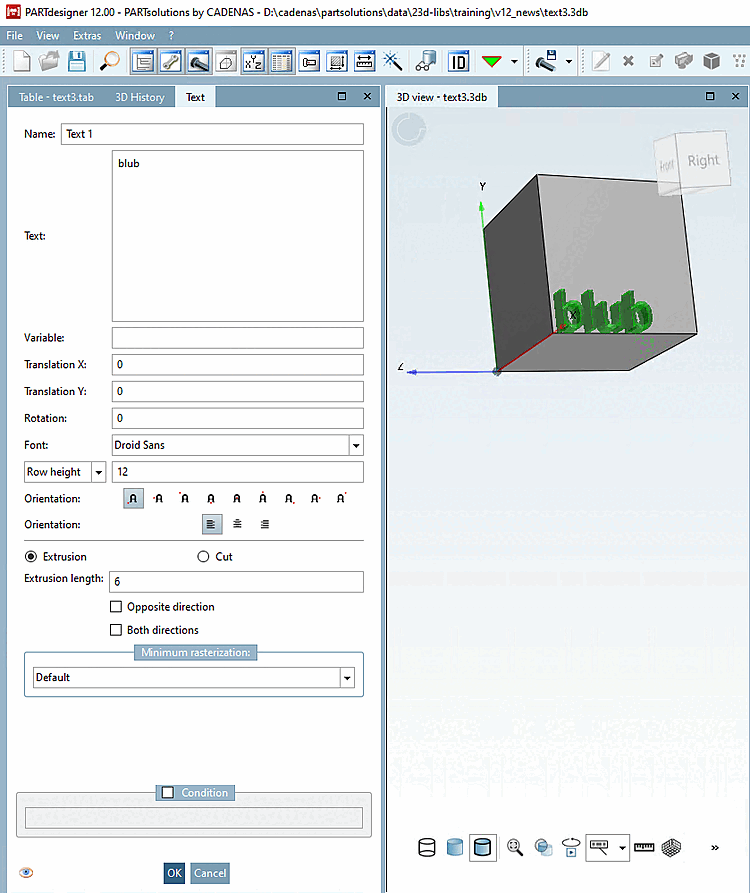

  3. Remplissez le dialogue et confirmez en cliquant sur OK.

    • Vous pouvez saisir du texte libre (texte [Text] ) ou aller chercher le texte dans une variable (variable [Variable] ).

    • Police de caractères [Font]: si aucune police de caractères personnelle n'a été créée, la police "Droid Sans" est automatiquement utilisée. Sinon, vous pouvez choisir une des polices créées dans la zone de liste.

    • Vous pouvez indiquer la taille du texte via la hauteur de ligne [Row height] (unité de base, par ex. mm) ou la taille de la police [pt] [Font size [pt]].

    • Position du texte [Text position]

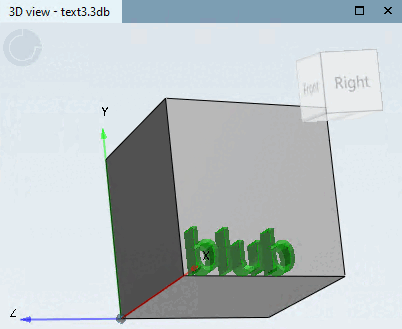

      Le point rouge sur le "A" indique la relation avec le texte.

    • Orientation du texte [Text justification]: à gauche, au centre, à droite

    • Option extrusion [Extrusion] ou coupe [Cut]

    • Longueur d'extrusion [Extrusion length]

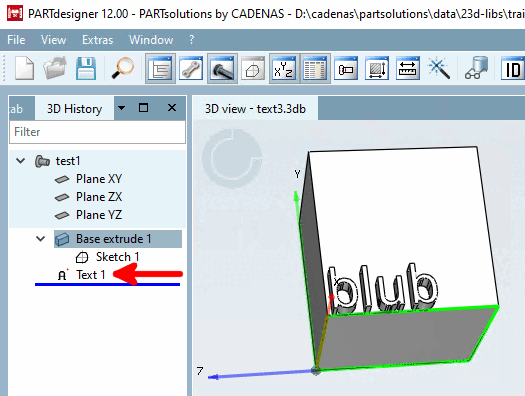

    -> Dans l’histoire de la 3D [3D History] , l’icône correspondante et le nom attribué dans la boîte de dialogue Affiché.

[Remarque]Remarque

Si la compatibilité avec la V11 doit être assurée, veuillez noter ce qui suit :

Placez le texte sur des calques ou appliquez la commande Créer un nouveau texte sur la zone sélectionnée [Generate text on selected face] une seule fois comme dernier élément.
