7.6.2.13.  Caratteristica del testo

I testi possono essere inseriti sulle superfici dei componenti utilizzando la funzione di testo [Text].

Figura 7.303.

Con riferimento Un font deve essere memorizzato nella directory principale del catalogo. Custodia standard è che non è così. Verrà quindi visualizzato automaticamente un corrispondente "_fonts" con un carattere predefinito applicato.

Se si desidera utilizzare un proprio font, crearlo a livello di catalogo in Impostazioni [Settings] -> scheda Generale [General] -> Impostazioni catalogo [Settings for the catalog] -> Gestione font [Manage fonts].

[Nota]Nota

Le condizioni di licenza del font devono essere rispettate!

[Nota]Nota

Questa funzione è relativamente impegnativa dal punto di vista computazionale e non dovrebbe essere utilizzata in modo eccessivo.

  1. Richiamare la finestra di dialogo corrispondente nella vista 3D [3D view] utilizzando il comando del menu contestuale Crea nuovo testo sull'area selezionata [Generate text on selected face].

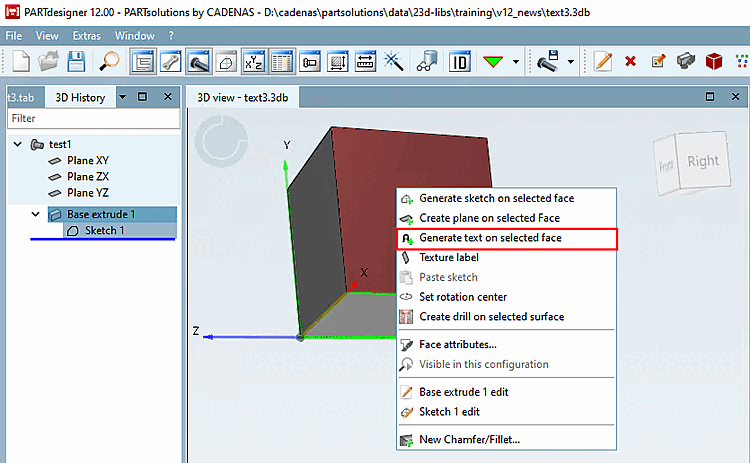

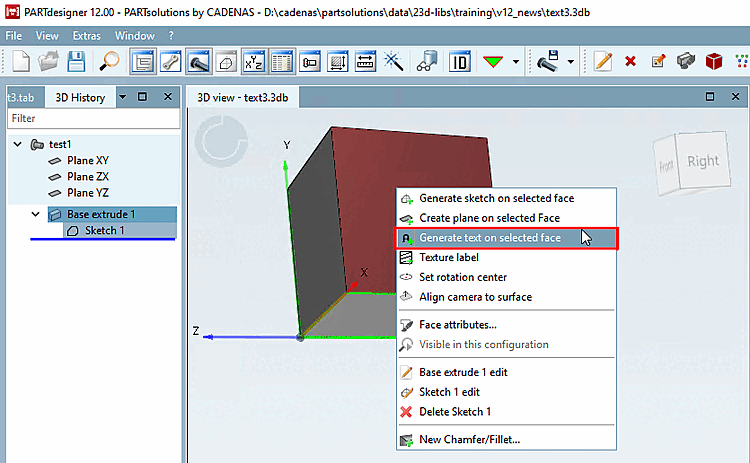

    Funzione testo [Text]: chiamata

    Figura 7.304.  Funzione testo [Text]: chiamata

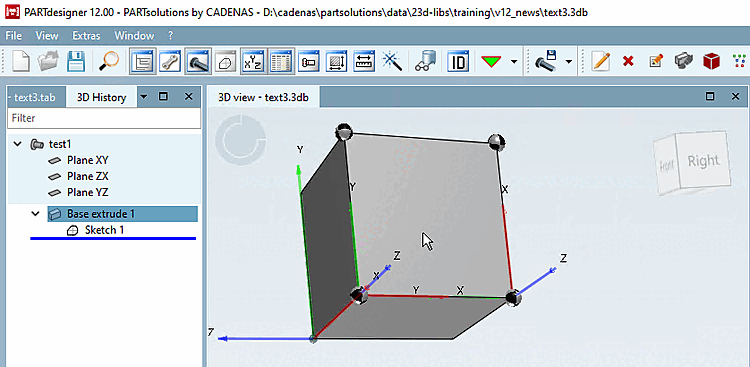

  2. Selezionare la direzione del testo desiderata (asse X rosso) vicino al punto zero desiderato ("sfera"). La freccia blu indica la direzione di estrusione positiva.

    Figura 7.305.

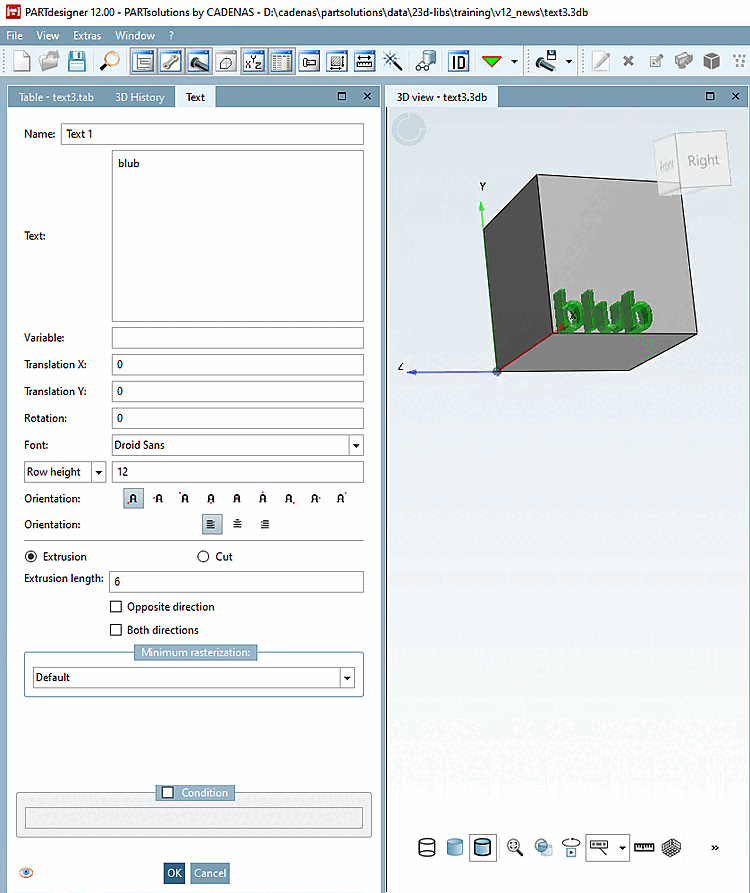

    -> Si apre la finestra di aggancio del testo.

  3. Completare la finestra di dialogo e confermare con OK.

    • È possibile inserire un testo libero (Testo [Text] ) o ricavare il testo da una variabile (Variabile [Variable] ).

    • Font: se non sono stati creati font personalizzati, viene utilizzato automaticamente il font "Droid Sans". Altrimenti, è possibile selezionare uno dei font creati nel campo dell'elenco.

    • È possibile specificare la dimensione del testo tramite l' altezza della linea [Row height] (unità di base, ad esempio mm) o la dimensione del carattere [pt] [Font size [pt]].

    • Posizione del testo [Text position]

      Il punto rosso sulla "A" indica la relazione con il testo.

    • Allineamento del testo [Text justification]: sinistra, centro, destra

    • Opzione estrusione [Extrusion] o taglio [Cut]

    • Lunghezza di estrusione [Extrusion length]

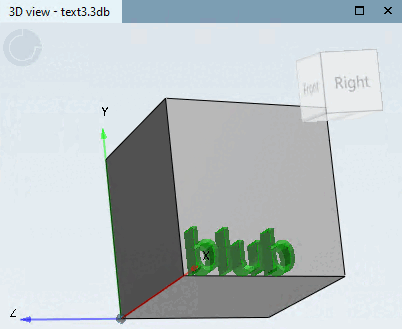

    Figura 7.306.

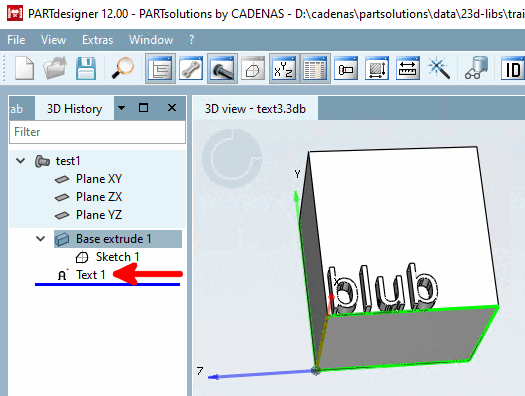

    -> Nella storia 3D [3D History] , l'icona corrispondente e il nome assegnato nella finestra di dialogo Visualizzato.

    Figura 7.307.

[Nota]Nota

Per garantire la compatibilità con la V11, tenere presente quanto segue:

Posizionare il testo sui livelli o utilizzare il comando Crea nuovo testo su area selezionata [Generate text on selected face] solo una volta come ultimo elemento.
