7.13.3.2.  Créer une configuration d'assemblage

7.13.3.2.1. Insérer des éléments de construction
7.13.3.2.2. Règles pour les points d'attache
7.13.3.2.3. Conditions

[Remarque]Remarque

La création de nouvelles configurations d'assemblage se fait toujours dans PARTproject. La suite du traitement se fait ensuite dans PARTdesigner, dans la fenêtre d'accueil Configurateur [Configurator].

Condition préalable : Toutes les pièces détachées nécessaires au montage de l'assemblage, y compris la pièce de départ fictive, sont disponibles et dotées d'un point d'attache correspondant.

  1. Créez une configuration d'assemblage.

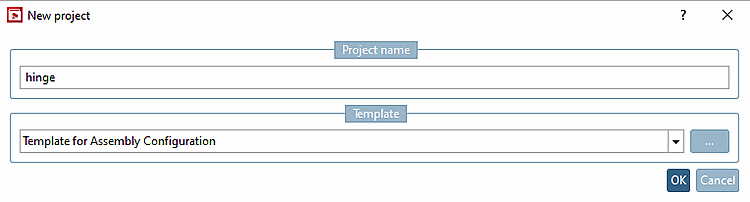

    Pour cela, cliquez dans PARTproject dans la zone de dialogue Sélection de projet [Project selection] au niveau du répertoire sur la commande de menu contextuel Nouveau projet [New project]. Attribuez un nom (ici par exemple "charnière"). Sélectionnez l'option Modèle pour la configuration de l'assemblage [Template for Assembly Configuration] dans la zone de liste. Confirmez en cliquant sur OK.

    → La configuration est créée dans le répertoire souhaité dans la sélection de projet de PARTproject.

    → Dans une configuration d’assemblage, « _asmcfg.prj » est automatiquement attribué à la Noms ajoutés.

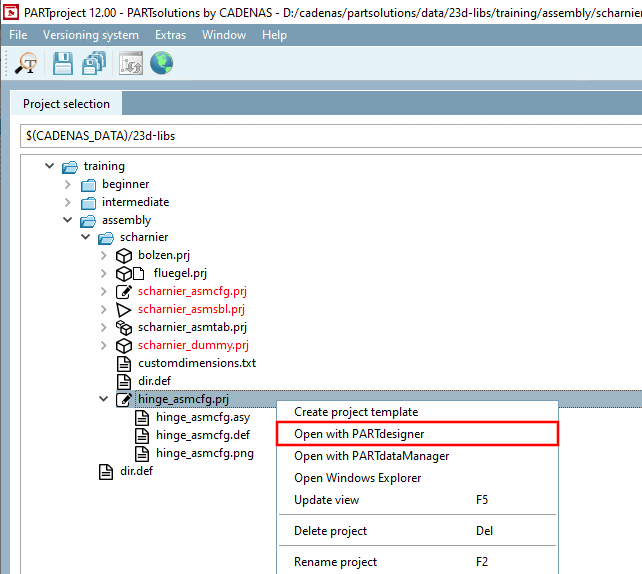

  2. Cliquez sur la commande Ouvrir avec PARTdesigner [Open with PARTdesigner] dans le menu contextuel de la configuration de l'assemblage.

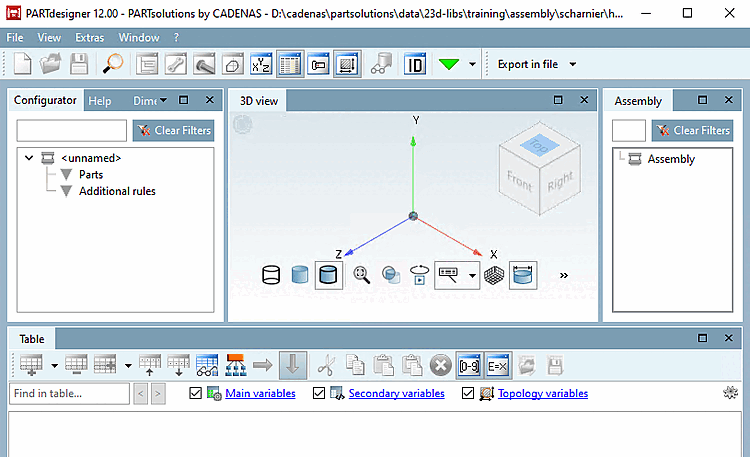

    → PARTdesigner s'ouvre avec une configuration vide.

    → Les fenêtres d'accostage Configurateur [Configurator] et Construction [Assembly] sont automatiquement ouvertes.
