1.5.10.2. Informations complémentaires 1.5.10.2.3. Propriétés physiques de 3Dfindit
|  |
| Précédent | Suivant |
Si les propriétés physiques sont définies dans la classification CNS du côté de 3Dfindit, elles sont également transmises au système de CAO lors de l'exportation.

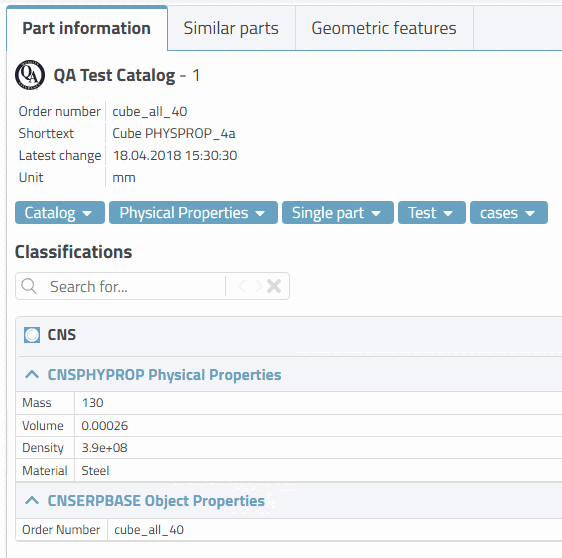

Dans 3Dfindit, les attributs de la classification CNS sont affichés dans la fenêtre d'amarrage Informations sur les pièces [Part information].
Les paragraphes suivants expliquent comment Solid Edge se comporte dans différents scénarios :
Si un matériau a été transféré depuis 3Dfindit, il est toujours créé (c'est de lui que résulte la densité).
Si une densité exacte provenant de 3Dfindit a également été transmise, c'est cette densité exacte qui est définie.[7] sans perdre le reste des propriétés physiques données par le matériau.
Si aucune densité exacte n'a été transmise depuis 3Dfindit, mais qu'une masse exacte a été transmise depuis 3Dfindit, la densité est calculée (le volume est donné par le modèle lui-même | densité = masse / volume).
Si aucun matériau, aucune masse et aucune densité n'ont été transférés depuis 3Dfindit, la densité ne peut pas être créée.
Il n'est pas possible de définir directement le volume, car celui-ci est défini par le modèle géométrique.
De plus, il n'est pas possible de définir la masse directement. La masse est fixée indirectement par calcul via la densité (densité = masse / volume).
Si la masse exacte et la densité exacte ont été transmises par 3Dfindit, la densité exacte est définie.
[7] C'est-à-dire que si une densité exacte a été explicitement transmise à partir de 3Dfindit, c'est cette densité qui est utilisée et non celle attribuée par le matériau.
