Se le proprietà fisiche sono impostate nella classificazione CNS sul lato PARTsolutions, queste vengono trasferite anche al sistema CAD durante l'esportazione.

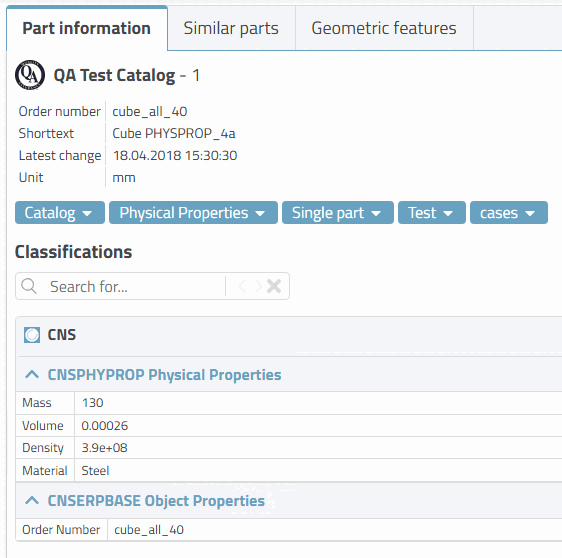

In PARTdataManager, gli attributi della classificazione CNS sono visualizzati nell'albero degli indici nel menu contestuale di una parte, alla voce di menu Informazioni sulla parte [Part information].
La seguente sezione spiega come Solid Edge si comporta in diversi scenari:
Se un materiale è stato trasferito da PARTsolutions, viene sempre creato (la densità risulta da questo).
Se è stata trasferita anche una densità esatta da PARTsolutions, viene impostata la densità esatta.[7] senza perdere le altre proprietà fisiche date dal materiale.
Se non è stata trasferita una densità esatta da PARTsolutions, ma è stata trasferita una massa esatta da PARTsolutions, viene calcolata la densità (il volume è dato dal modello stesso | densità = massa / volume).
Se nessun materiale, nessuna massa e nessuna densità sono stati trasferiti da PARTsolutions, la densità non può essere creata.
Non è possibile impostare direttamente il volume, poiché esso viene definito tramite il modello geometrico.
Inoltre, non è possibile impostare direttamente la massa. La massa viene impostata indirettamente calcolando la densità (densità = massa / volume).
Se sia la massa esatta che la densità esatta sono state trasferite da PARTsolutions, la densità esatta è impostata.
[7] In altre parole, se è stata trasferita esplicitamente una densità esatta da PARTsolutions, viene utilizzata questa e non quella assegnata tramite il materiale.
