Wenn auf Seiten von 3Dfindit die physikalischen Eigenschaften in der CNS-Klassifikation gesetzt sind, dann werden diese beim Export ebenfalls an das CAD-System übergeben.

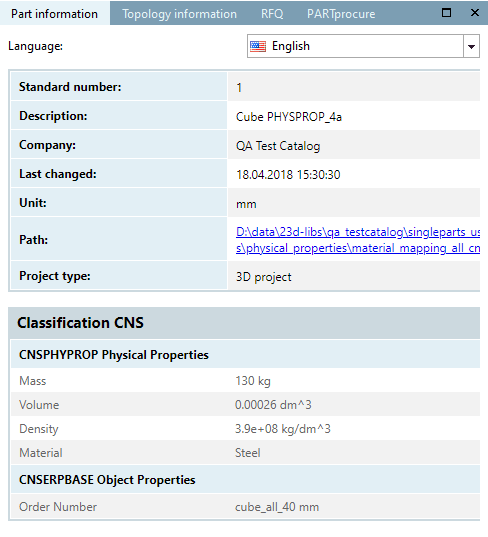

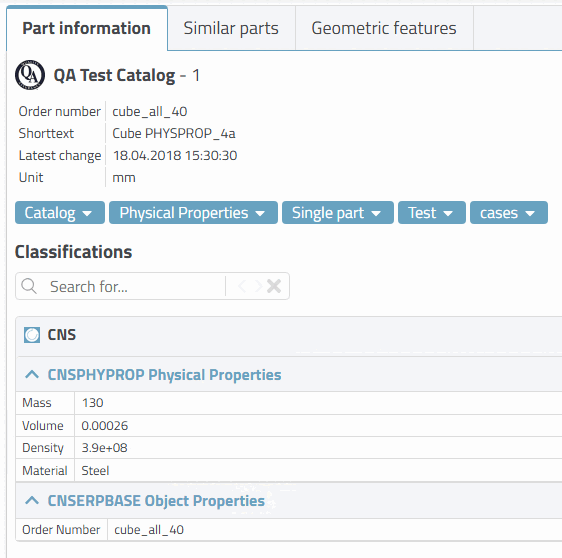

In 3Dfindit werden die Attribute der CNS-Klassifikation im Dockingfenster Teileinformationen [Part information] angezeigt.
Im Folgenden wird erläutert, wie sich Solid Edge in verschiedenen Szenarien verhält:
Wenn ein Material aus 3Dfindit übergeben wurde, dann wird dieses immer angelegt (aus diesem ergibt sich die Dichte).
Wenn zusätzlich eine exakte Dichte aus 3Dfindit übergeben wurde, dann wird die exakte Dichte gesetzt[7] ohne den Rest der physikalischen Eigenschaften, die durch das Material gegeben sind, zu verlieren.
Wenn keine exakte Dichte aus 3Dfindit übergeben wurde, aber eine exakte Masse aus 3Dfindit übergeben wurde, dann wird die Dichte berechnet (das Volumen ist über das Modell selbst gegeben | Dichte = Masse / Volumen).
Wenn kein Material, keine Masse und keine Dichte aus 3Dfindit übergeben wurden, dann kann die Dichte nicht angelegt werden.
Es ist nicht möglich, das Volumen direkt zu setzen, denn das Volumen ist über das geometrische Modell definiert.
Außerdem ist es nicht möglich, die Masse direkt zu setzen. Die Masse wird indirekt durch Berechnung über die Dichte gesetzt (Dichte = Masse / Volumen).
Wenn sowohl die genaue Masse, als auch die genaue Dichte aus 3Dfindit übergeben wurden, dann wird die genaue Dichte gesetzt.
[7] D.h., wenn eine exakte Dichte aus 3Dfindit explizit übergeben wurde, dann wird diese verwendet und nicht die über das Material zugeordnete.
