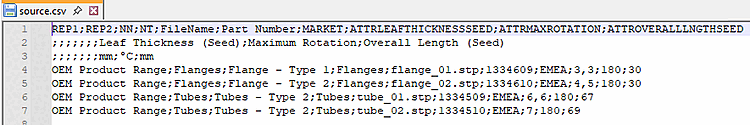

Par défaut, le fichier CSV devrait avoir été créé avec la structure suivante :
1ère ligne : Nom des colonnes du tableau [Name of the table columns] (nom de la variable)
2ème ligne : Description des colonnes du tableau [Description of the table columns]
3ème ligne : Unité des colonnes du tableau [Unit of the table columns]
4e ligne et suivantes : Valeur des colonnes du tableau [Value of the table columns]
Si les trois lignes d'en-tête présentent un ordre différent, il est possible de procéder à une adaptation correspondante dans l'assistant ou plus tard dans l'éditeur de nœuds.
Informations sur la structure:
Dans l'exemple ci-dessus, les colonnes "REP1", "REP2" et "NN" définissent la structure. Le réglage individuel des noms de colonnes se fait dans l'assistant ou plus tard dans l'éditeur de nœuds.
Identificateur pour le fichier STEP correspondant:
Dans l'exemple ci-dessus, il s'agit de la colonne "FileName", qui contient le nom du fichier STEP correspondant. Le réglage individuel du nom de colonne concerné ne se fait PAS dans l'assistant, mais au cours d'un traitement ultérieur dans l' éditeur de nœuds. Voir Section 1.4.1.4.2, « "3D-Preview from Attributes" Nœud ».
Identifiant unique du produit:
Dans l'exemple ci-dessus, il s'agit de "Part Number". Le réglage individuel du nom de colonne concerné s'effectue dans l'assistant ou dans l'éditeur de nœuds.
Un nombre quelconque de colonnes contiennent des informations d'attributs.
