Per impostazione predefinita, il file CSV dovrebbe essere stato creato con la seguente struttura:
1a riga: Nome delle colonne della tabella [Name of the table columns] (nome della variabile)
2a riga: Descrizione delle colonne della tabella [Description of the table columns]
3a riga: Unità delle colonne della tabella [Unit of the table columns]
4a riga e altre: Valore delle colonne della tabella [Value of the table columns]
Se le tre righe di intestazione sono in un ordine diverso, possono essere modificate di conseguenza nella procedura guidata o successivamente nell'editor dei nodi.

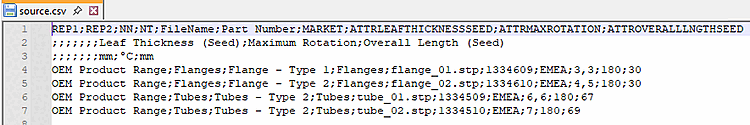

Nell'esempio precedente, le colonne "REP1", "REP2" e "NN" definiscono la struttura. I nomi delle colonne possono essere personalizzati nella procedura guidata o successivamente nell'editor dei nodi.
Identificatore del rispettivo file STEP:
Nell'esempio precedente, si tratta della colonna "FileName", che contiene il nome del rispettivo file STEP. L'impostazione individuale del nome della colonna in questione NON viene effettuata nella procedura guidata, ma nel corso della post-elaborazione nell' editor dei nodi. Vedere Sezione 1.4.1.4.2, “"Nodo "Anteprima 3D dagli attributi ”.
Identificatore univoco del prodotto:
Nell'esempio precedente, si tratta di "Numero di parte". L'impostazione individuale del nome della colonna in questione viene effettuata nella procedura guidata o nell'editor dei nodi.
Un numero qualsiasi di colonne contiene informazioni sugli attributi.
