1.4.1.2. Aufbau der CSV-Datei

Standardmäßig sollte die CSV-Datei mit folgendem Aufbau angelegt worden sein:

Aufbau des Headers:

  • 1. Zeile: Name der Tabellenspalten [Name of the table columns] (Variablenname)

  • 2. Zeile: Beschreibung der Tabellenspalten [Description of the table columns]

  • 3. Zeile: Einheit der Tabellenspalten [Unit of the table columns]

  • 4. Zeile und weitere: Wert der Tabellenspalten [Value of the table columns]

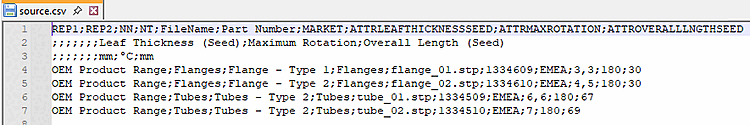

Beispiel "source.csv"

Beispiel "source.csv"

Falls die drei Header-Zeilen eine andere Reihenfolge aufweisen, kann im Wizard bzw. später im Knoten-Editor eine entsprechende Anpassung vorgenommen werden.

Strukturinformationen:

Im obigen Beispiel geben die Spalten "REP1", "REP2" und "NN" die Struktur vor. Die individuelle Einstellung der Spaltennamen erfolgt im Wizard bzw. später im Knoten-Editor.

Identifikator für die jeweilige STEP-Datei:

Im obigen Beispiel ist dies die Spalte "FileName", die den Namen der jeweiligen STEP-Datei beinhaltet. Die individuelle Einstellung des betreffenden Spaltennamens erfolgt NICHT im Wizard, sondern im Zuge einer Nachbearbeitung im Knoten-Editor. Siehe Abschnitt 1.4.1.4.2, „"3D-Preview from Attributes" Node“.

Eindeutiger Produkt-Identifikator:

Im obigen Beispiel ist dies "Part Number". Die individuelle Einstellung des betreffenden Spaltennamens erfolgt im Wizard bzw. im Knoten-Editor.

Übrige Spalten (Attribute):

Beliebig viele Spalten beinhalten Attribut-Informationen.
