1.6.1.4.  "Surfaces en contact"

[Remarque]Remarque

Placement d'un corps dans un trou conique.

Le placement se fait par la surface du cône. Toutes les conditions de placement nécessaires sont créées automatiquement.

La méthode Touching Surfaces [Touching Surfaces] est adaptée, par exemple, pour placer Vis creusées.

Situation de départ:

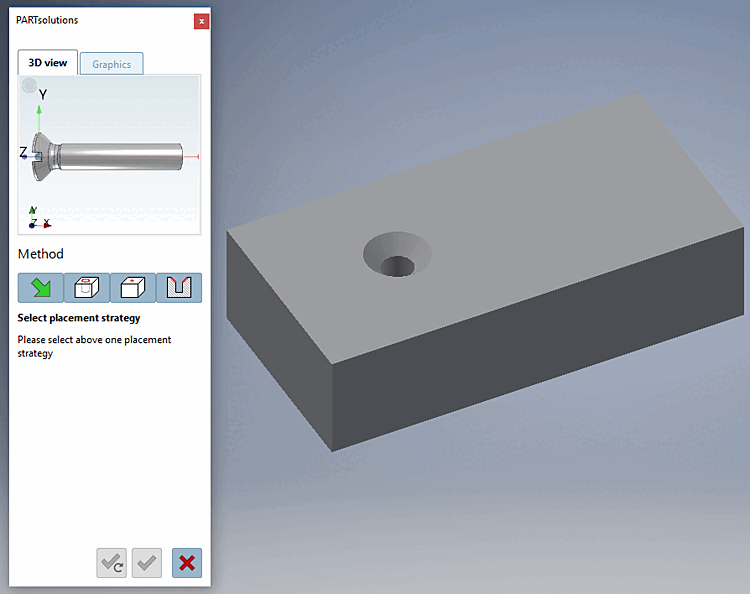

Dès que Dans PARTdataManager, sélectionnez le Transfert vers CAO [Export to CAD] , la vue passe à CAO et le La boîte de dialogue de placement 3Dfindit s’ouvre.

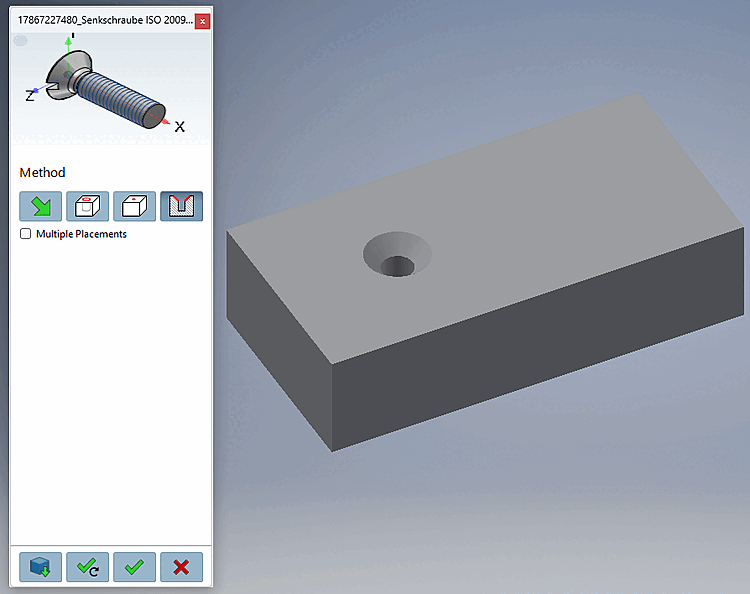

En cliquant sur , vous pouvez changer l’action de placement Annuler.

En cliquant sur En cliquant sur , vous pouvez changer l’action de placement Annuler. , vous pouvez changer l’action de placement Annuler.

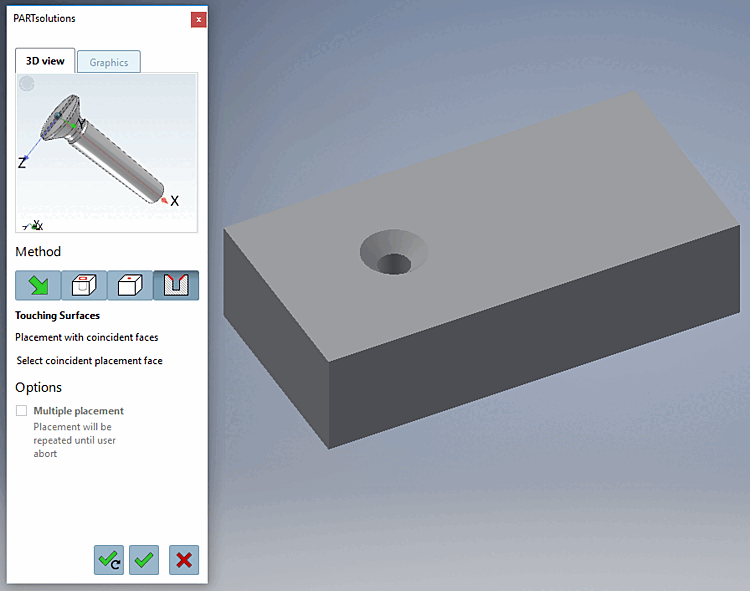

  1. Cliquez sur le bouton Toucher les visages [Touching Surfaces] .

  2. Sélectionnez une surface qui doit coïncider avec la surface de placement choisie [Select coincident placement face].

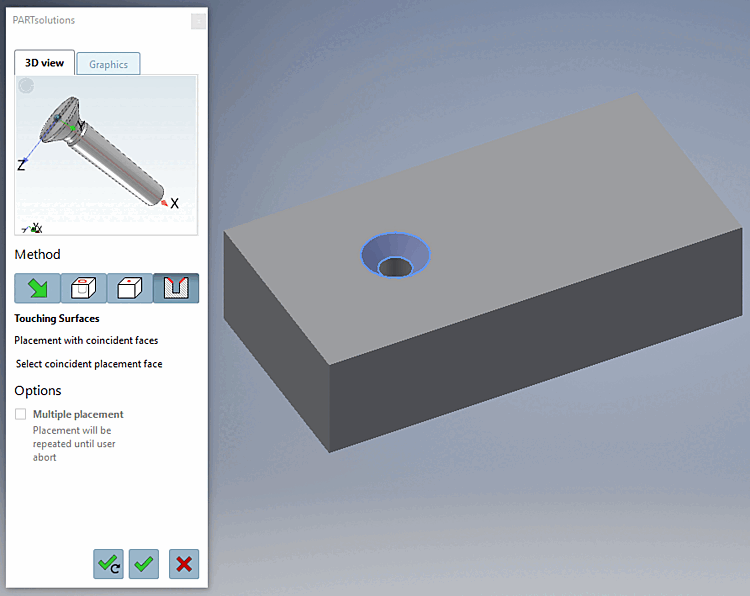

    Surface marquée

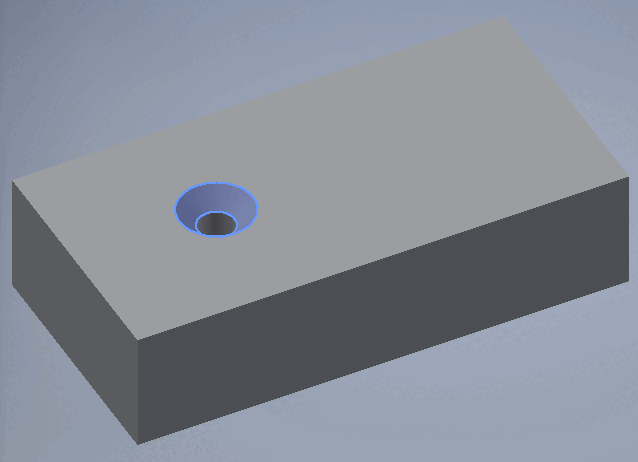

    Surface marquée

    [Remarque]Remarque

    Il est possible que des boîtes de dialogue propres à la CAO s'affichent en plus, ce qui rend la boîte de dialogue de placement inactive.

  3. Cliquez sur Placer une fois [Place once] ou sur Plusieurs Place [Place multiple] .

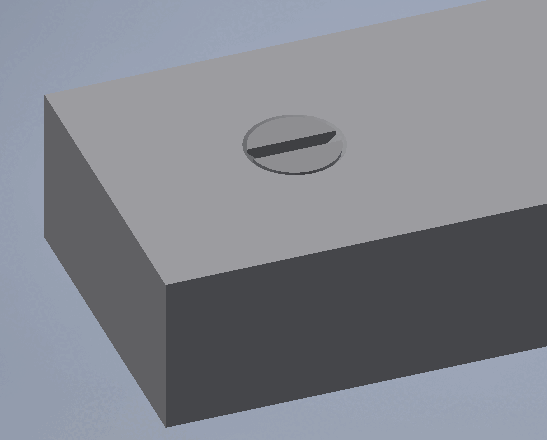

    -> La vis est placée.

    [Remarque]Remarque

    Il est possible que l'insertion soit déjà déclenchée par une interaction avec un autre dialogue et qu'elle ne soit donc pas nécessaire ici.

  4. En option, effectuer d'autres placements ou fermer la boîte de dialogue de placement

    Ouvrir [Open]: le modèle s'ouvre dans une fenêtre CAO distincte.
    Placer plusieurs fois [Place multiple] (et laisser le dialogue ouvert)
    Placer une fois [Place once] (et fermer la boîte de dialogue)
    Fermer le dialogue [Close dialog] (sans placement)
