1.6.1.4.  "Toccare le superfici"

[Nota]Nota

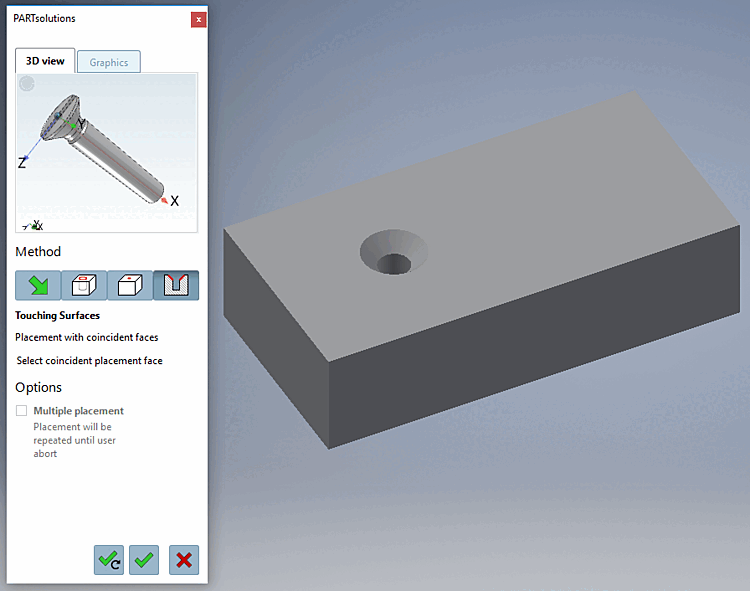

Posizionamento di un corpo in un foro conico.

Tutte le condizioni di posizionamento richieste vengono create automaticamente.

Il metodo Touching Surfaces [Touching Surfaces] è adatto, ad esempio, per posizionare Viti scavate.

Situazione iniziale:

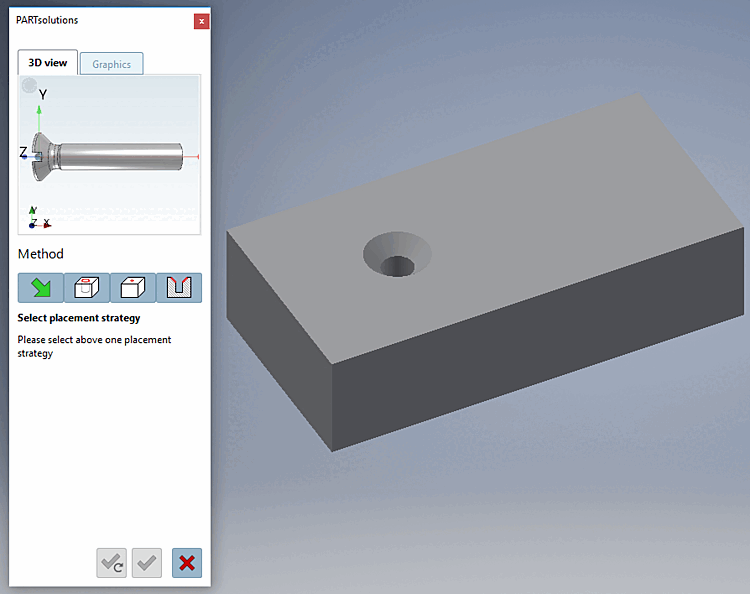

Non appena In PARTdataManager, seleziona il Trasferimento su CAD [Export to CAD] , la visuale passa a CAD e il Si apre la finestra di dialogo di posizionamento di 3Dfindit.

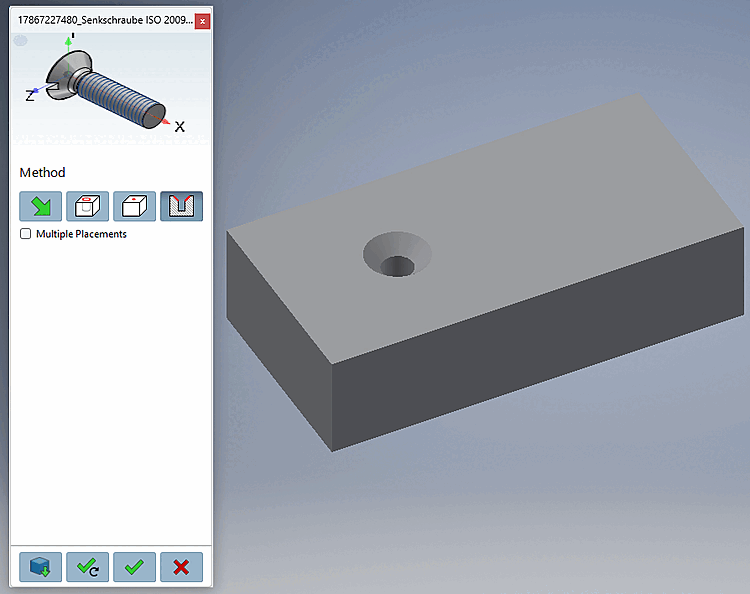

Cliccando su puoi cambiare l'azione di posizionamento Annulla.

Figura 1.111. Cliccando su Cliccando su puoi cambiare l'azione di posizionamento Annulla. puoi cambiare l'azione di posizionamento Annulla.

  1. Fare clic sul pulsante Toccare i volti [Touching Surfaces] pulsante.

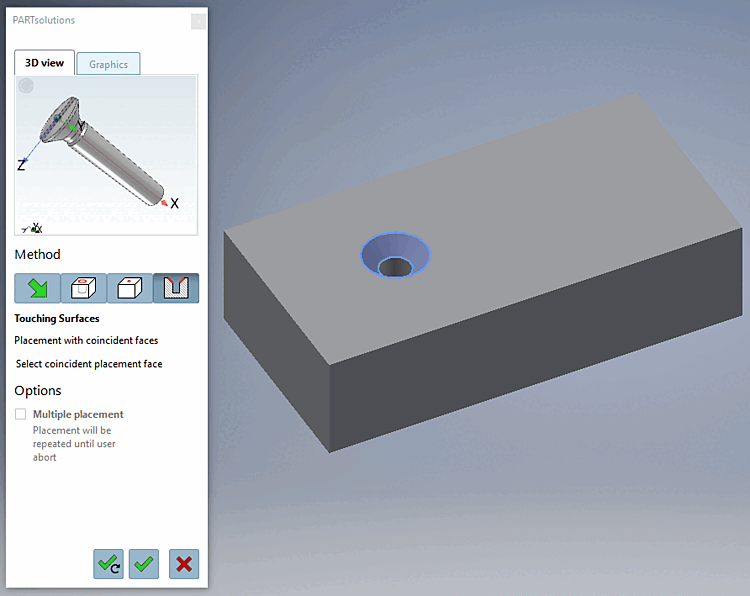

  2. Selezionare un'area che deve coincidere con l'area di posizionamento selezionata [Select coincident placement face].

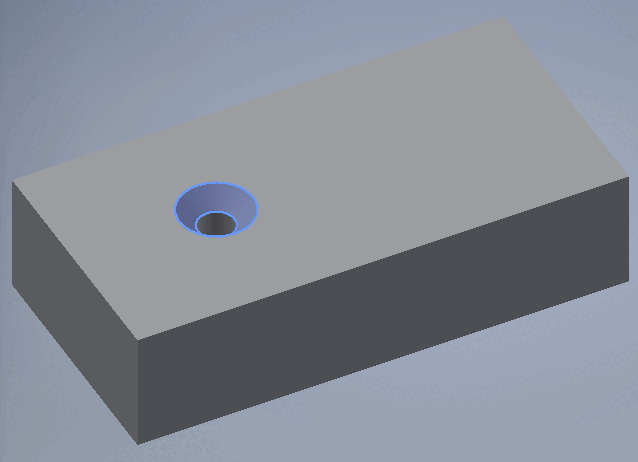

    Area contrassegnata

    Figura 1.112. Area contrassegnata

    [Nota]Nota

    Possono essere visualizzate anche finestre di dialogo specifiche del CAD, rendendo inattiva la finestra di dialogo di posizionamento.

  3. Fai clic su Inserisci una volta [Place once] o su Più Posizionare [Place multiple] .

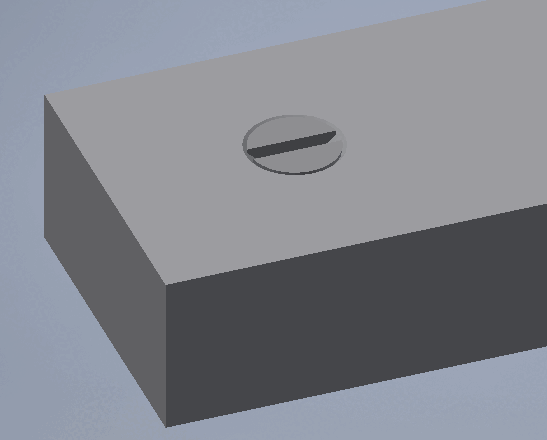

    -> La vite viene posizionata.

    [Nota]Nota

    L'inserimento può essere già attivato dall'interazione con un altro dialogo e viene quindi omesso in questo caso.

    Figura 1.113.

  4. Effettuare ulteriori collocamenti o chiudere il dialogo sui collocamenti.

    Apri [Open]: il modello viene aperto in una finestra CAD separata.
    Posizionare più volte [Place multiple] (e lasciare aperto il dialogo)
    Posizionare una volta [Place once] (e chiudere il dialogo)
    Dialogo ravvicinato [Close dialog] (senza posizionamento)
