1.6.1.3.  "In superficie"

[Nota]Nota

Posizionamento di un corpo su una superficie.

Il posizionamento è ortogonale al punto della superficie toccata. Tutte le condizioni di posizionamento richieste vengono create automaticamente.

Il metodo su superficie [On surface] è adatto per le viti, ad esempio.

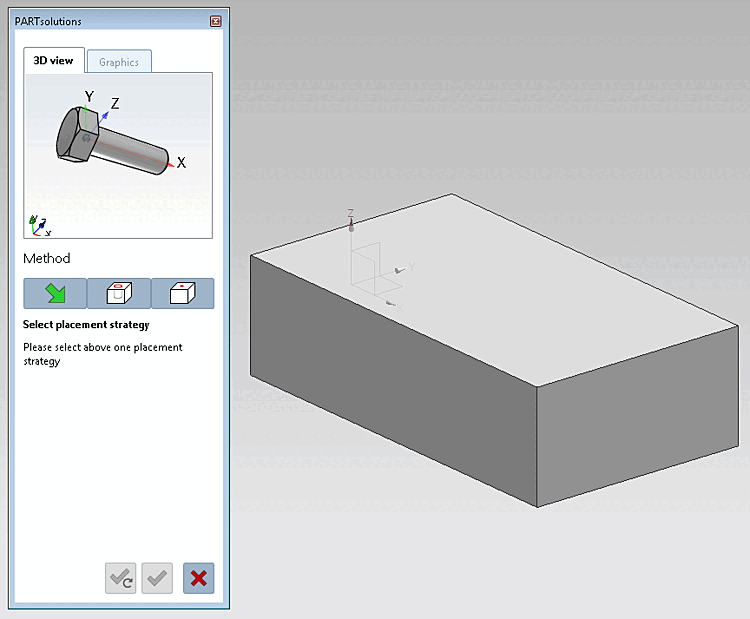

Situazione iniziale:

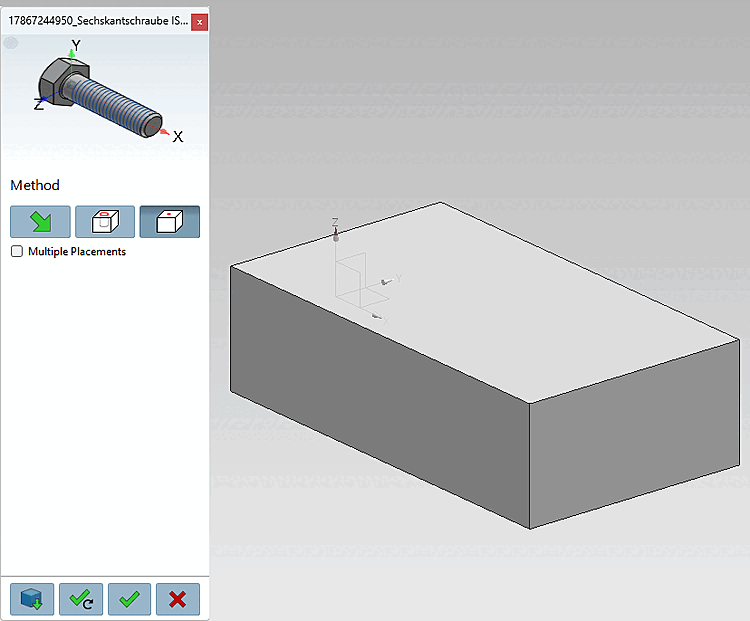

Cliccando su puoi cambiare l'azione di posizionamento Annulla.

Figura 1.108. Cliccando su Cliccando su puoi cambiare l'azione di posizionamento Annulla. puoi cambiare l'azione di posizionamento Annulla.

  1. Clicca sul pulsanteper Faccia Faccia. [On surface]

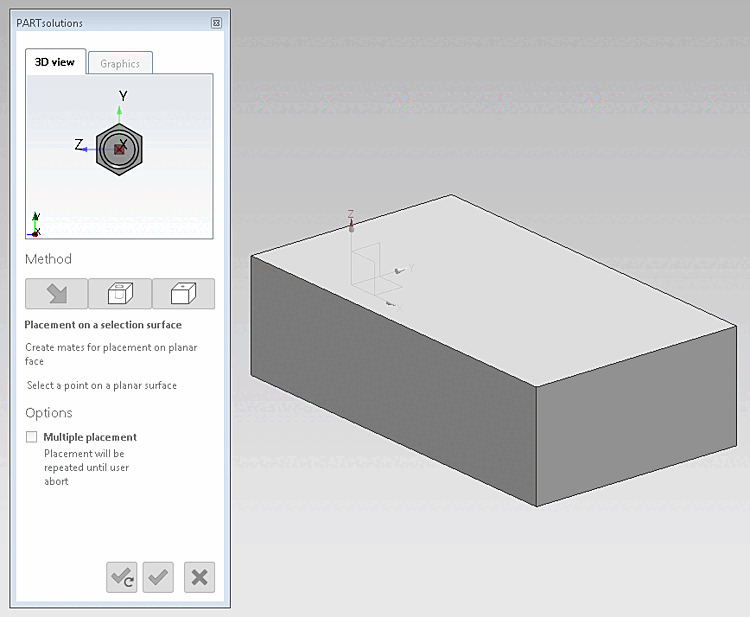

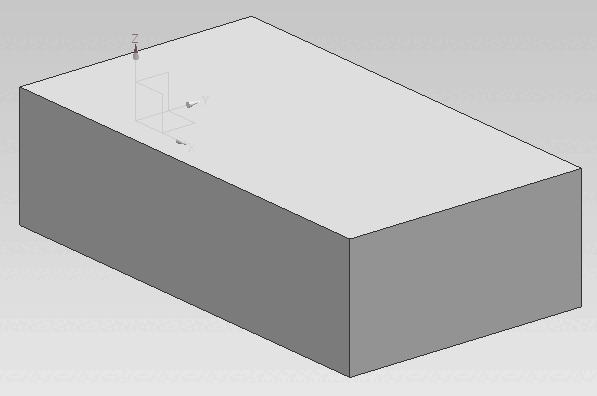

    Esempio: determinare il punto di inserimento sulla superficie

    Figura 1.109. Esempio: determinare il punto di inserimento sulla superficie

  2. Selezionare un punto su una superficie [Select point on surface].

    [Nota]Nota

    Possono essere visualizzate anche finestre di dialogo specifiche del CAD, rendendo inattiva la finestra di dialogo di posizionamento.

  3. Fai clic su Inserisci una volta [Place once] o su Più Posizionare [Place multiple] .

    -> La vite viene posizionata.

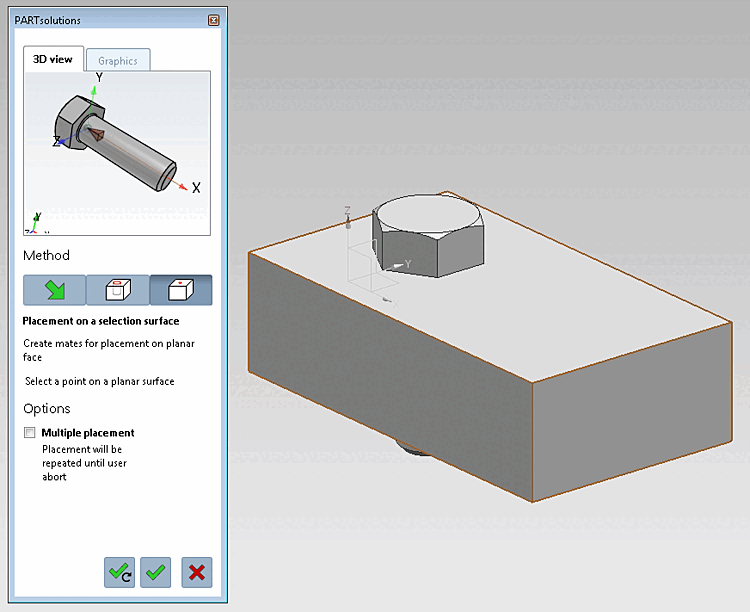

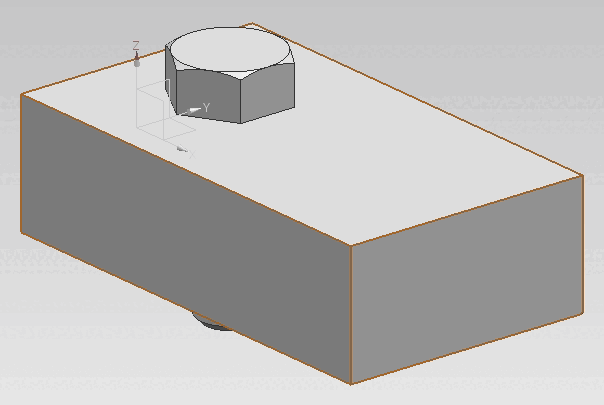

    Vite posizionata sulla superficie

    Figura 1.110. Vite posizionata sulla superficie

    [Nota]Nota

    L'inserimento può essere già attivato dall'interazione con un altro dialogo e viene quindi omesso in questo caso.

  4. Effettuare ulteriori collocamenti o chiudere il dialogo sui collocamenti.

    Apri [Open]: il componente viene aperto in una finestra CAD separata.
    Posizionare più volte [Place multiple] (e lasciare aperto il dialogo)
    Posizionare una volta [Place once] (e chiudere il dialogo)
    Dialogo ravvicinato [Close dialog] (senza posizionamento)
