1.6.1.3.  "Surface"

[Remarque]Remarque

Placement d'un corps sur une surface.

Le placement se fait de manière orthogonale sur le point de surface touché. Toutes les conditions de placement nécessaires sont créées automatiquement.

La méthode sur surface [On surface] convient par exemple aux vis.

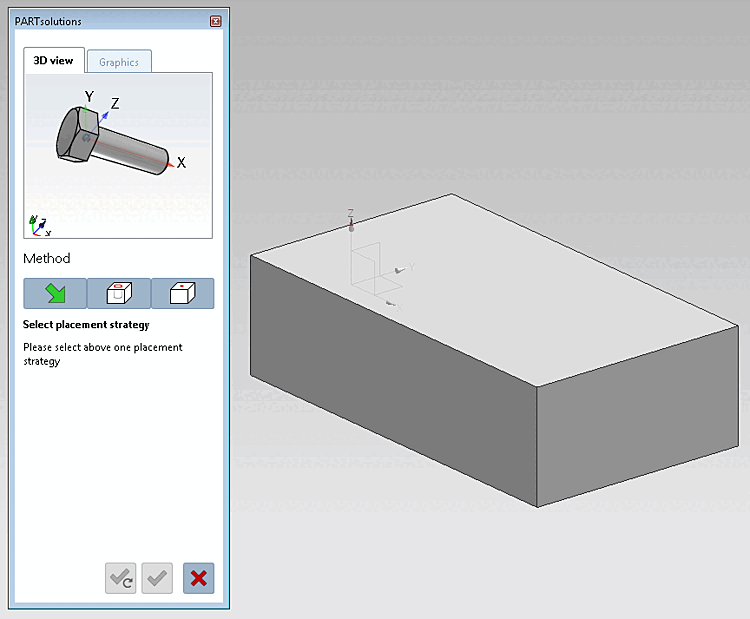

Situation de départ:

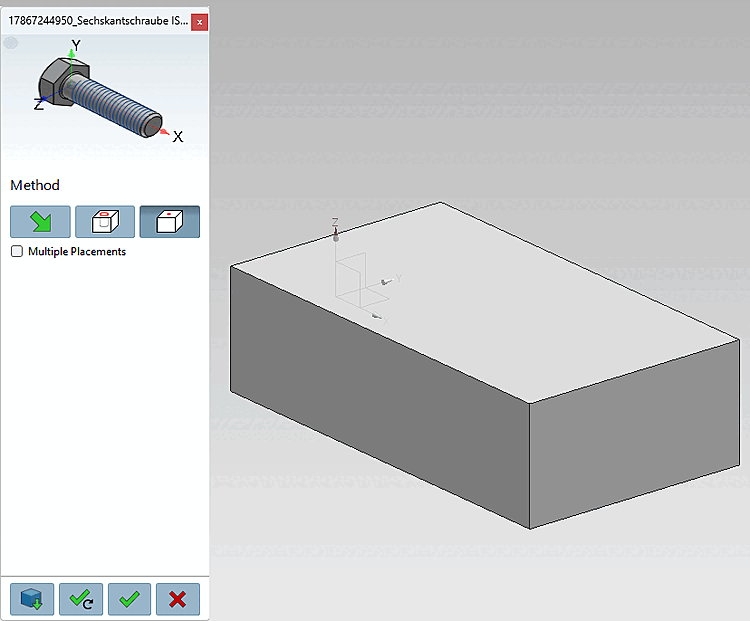

En cliquant sur , vous pouvez changer l’action de placement Annuler.

En cliquant sur En cliquant sur , vous pouvez changer l’action de placement Annuler. , vous pouvez changer l’action de placement Annuler.

  1. Cliquez sur le boutonpour Face. [On surface]

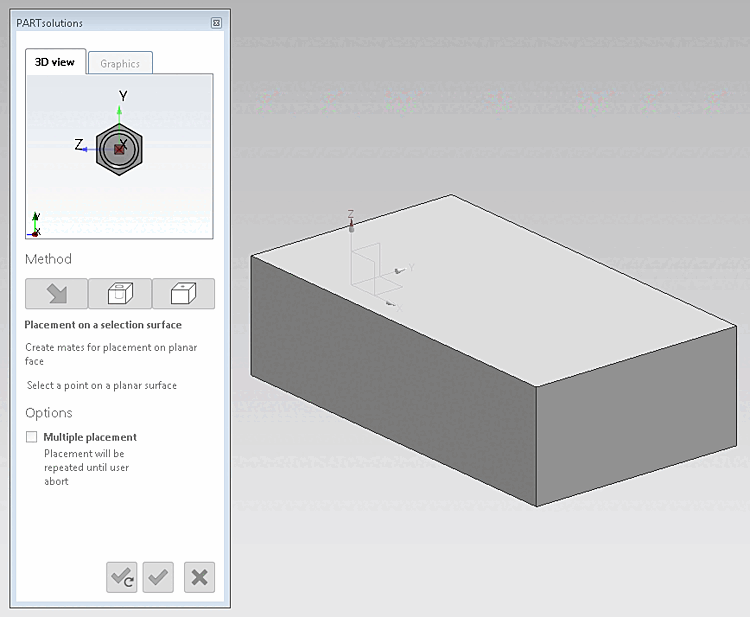

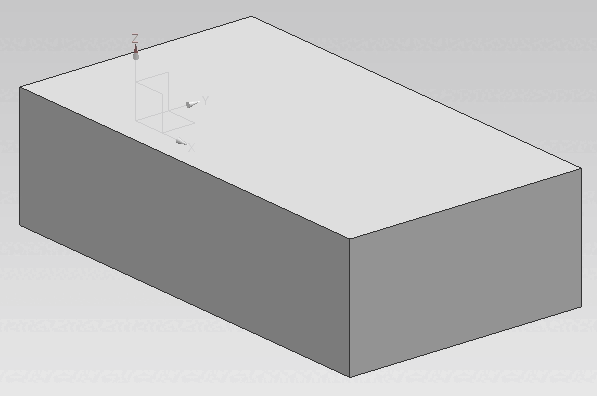

    Exemple : Déterminer le point d'insertion sur une surface

    Exemple : Déterminer le point d'insertion sur une surface

  2. Sélectionner un point sur une surface [Select point on surface].

    [Remarque]Remarque

    Il est possible que des boîtes de dialogue propres à la CAO s'affichent en plus, ce qui rend la boîte de dialogue de placement inactive.

  3. Cliquez sur Placer une fois [Place once] ou sur Plusieurs Place [Place multiple] .

    -> La vis est placée.

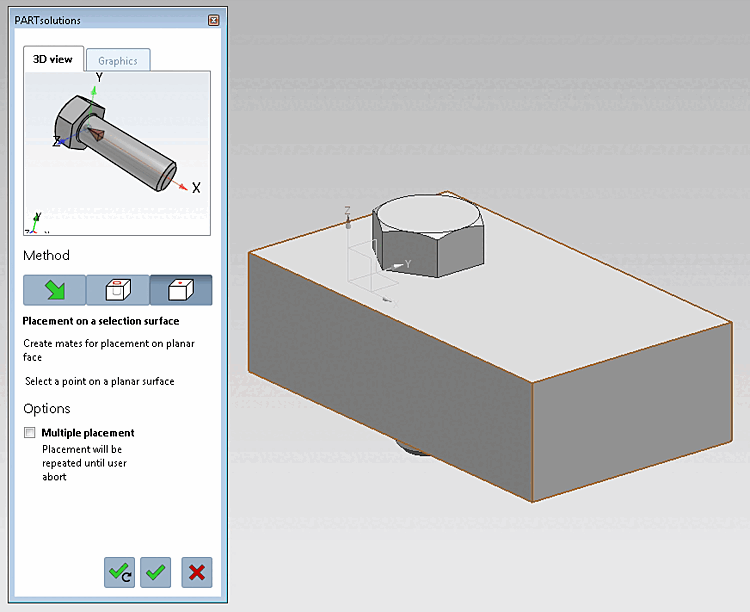

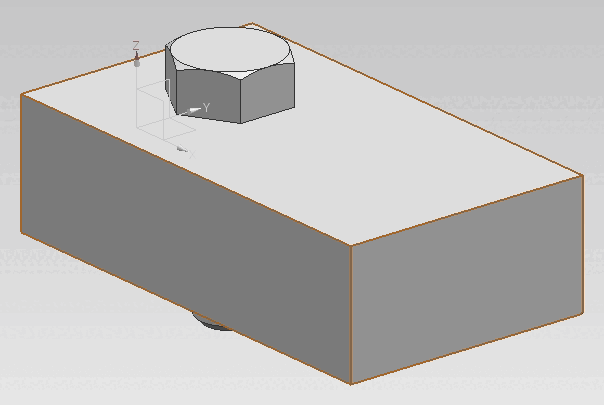

    Vis placée sur la surface

    Vis placée sur la surface

    [Remarque]Remarque

    Il est possible que l'insertion soit déjà déclenchée par une interaction avec un autre dialogue et qu'elle ne soit donc pas nécessaire ici.

  4. En option, effectuer d'autres placements ou fermer la boîte de dialogue de placement

    Ouvrir [Open]: le composant s'ouvre dans une fenêtre CAO distincte.
    Placer plusieurs fois [Place multiple] (et laisser le dialogue ouvert)
    Placer une fois [Place once] (et fermer la boîte de dialogue)
    Fermer le dialogue [Close dialog] (sans placement)
