1.6.1.5.  Modello di inserimento - riconoscimento dei modelli

Se nella sezione di posizionamento sono presenti modelli, questi vengono riconosciuti e viene visualizzata una finestra di dialogo corrispondente.

Situazione iniziale: Dopo aver inserito la parte di collocamento al sistema CAD che utilizza Transfer Transfer to CAD, la visuale torna al CAD e si apre la finestra di dialogo di posizionamento.

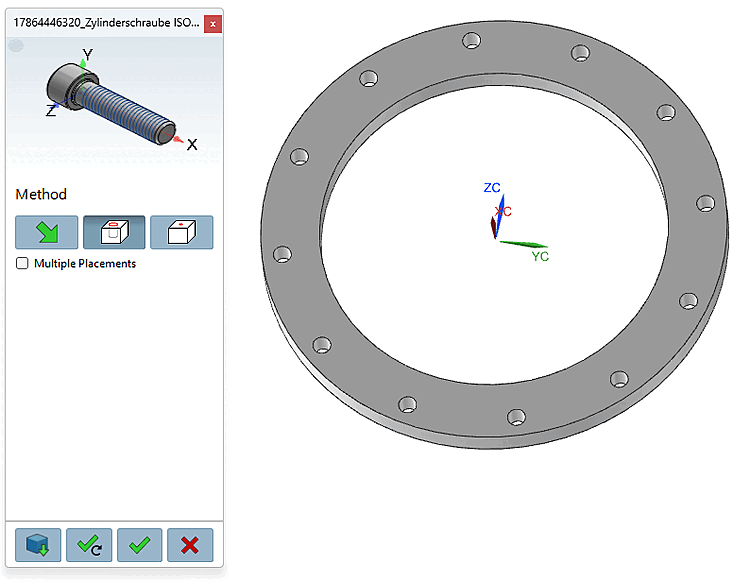

Si apre la finestra di dialogo di posizionamento di 3Dfindit.

Figura 1.114. Si apre la finestra di dialogo di posizionamento di 3Dfindit.

  1. Clicca sul pulsante In Hole [In hole] .

  2. Selezionare uno o più fori.

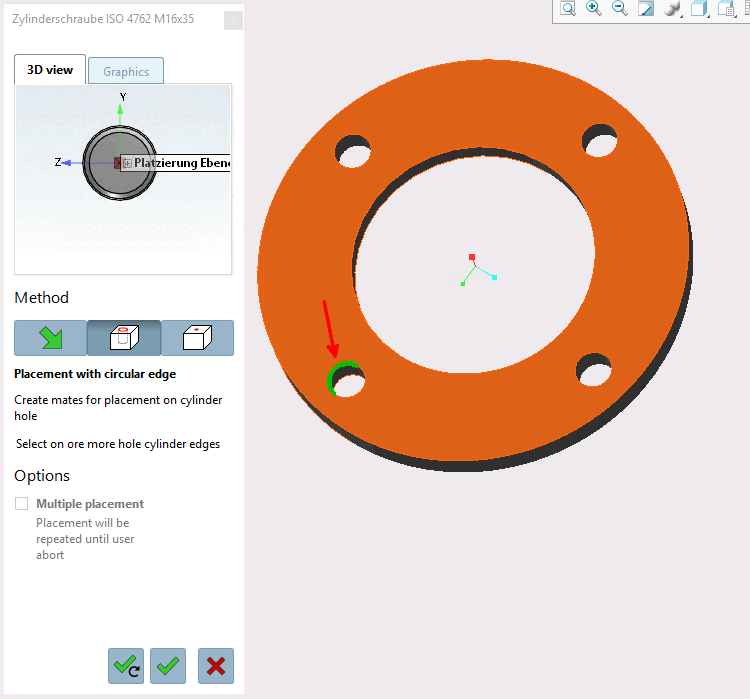

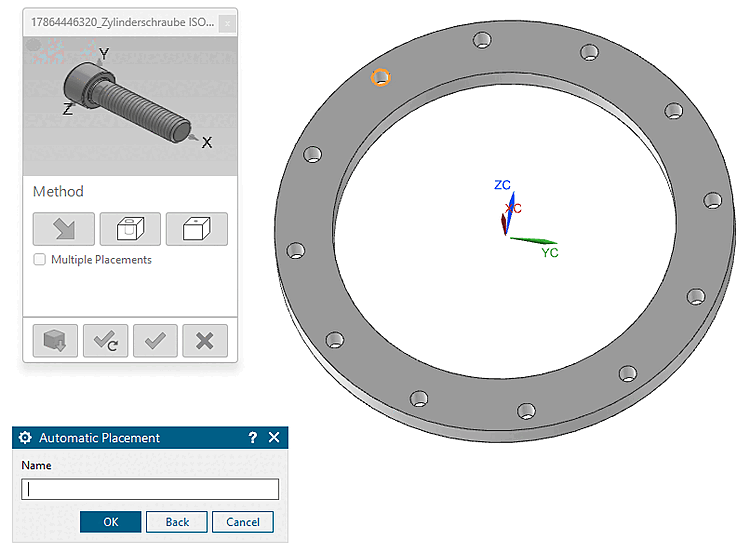

    È stato selezionato un foro

    Figura 1.115. È stato selezionato un foro

  3. Confermare con OK.

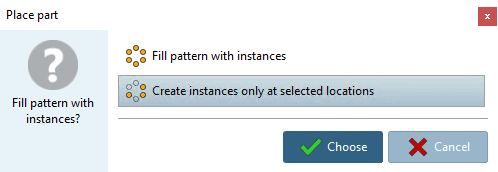

    -> Viene visualizzata la finestra di dialogo "Posiziona componente" [Place part] con la domanda "Desidera riempire il modello con delle istanze?"

    Figura 1.116.

    Ora avete due opzioni:

    • Riempire il modello con le istanze [Fill pattern with instances]

    • Creare istanze solo in posizioni selezionate [Create instances only at selected locations]

    Fare clic sul pulsante " Seleziona [Choose]".

  4. Clicca sul pulsante Inserisci più [Place multiple] (il dialogo rimane aperto alla fine) oppure sul pulsante Inserisci una [Place once] volta.

    -> Le istanze desiderate vengono posizionate.

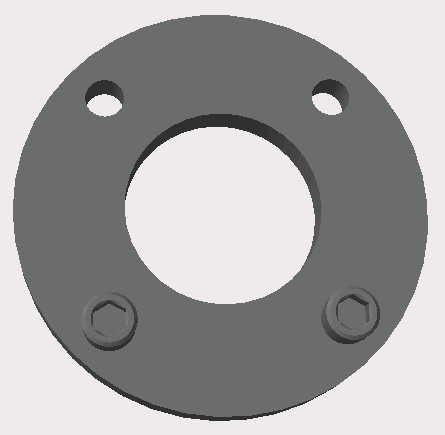

    Istanze solo in determinate posizioni

    Figura 1.117. Istanze solo in determinate posizioni

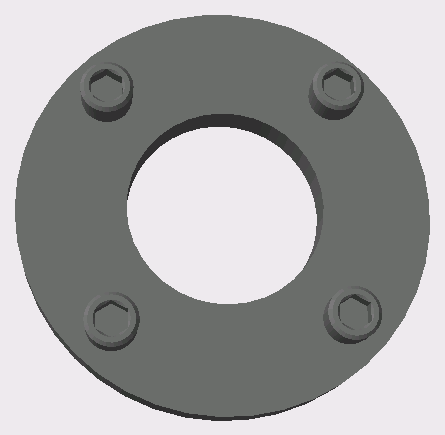

    Tutte le istanze sono piene

    Figura 1.118. Tutte le istanze sono piene

  5. Se necessario, chiudi il 3Dfindit Chiudi la finestra di dialogo di posizionamento usando la [Close dialog] di dialogo .
