2.6.1.5. Einfügen Modell - Mustererkennung

Sind im Platzierungsteil Muster vorhanden, werden diese erkannt und es erscheint ein entsprechender Dialog.

Ausgangssituation: Nachdem Sie das Platzierungsteil an das CAD-System mittels An CAD übertragen übergeben haben, wechselt die Ansicht zurück zum CAD und der Platzierungsdialog wird geöffnet.

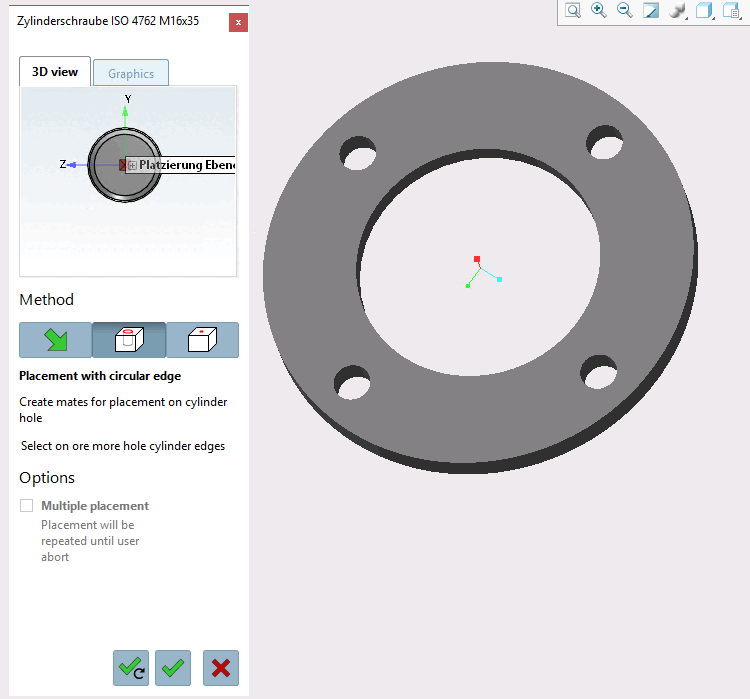

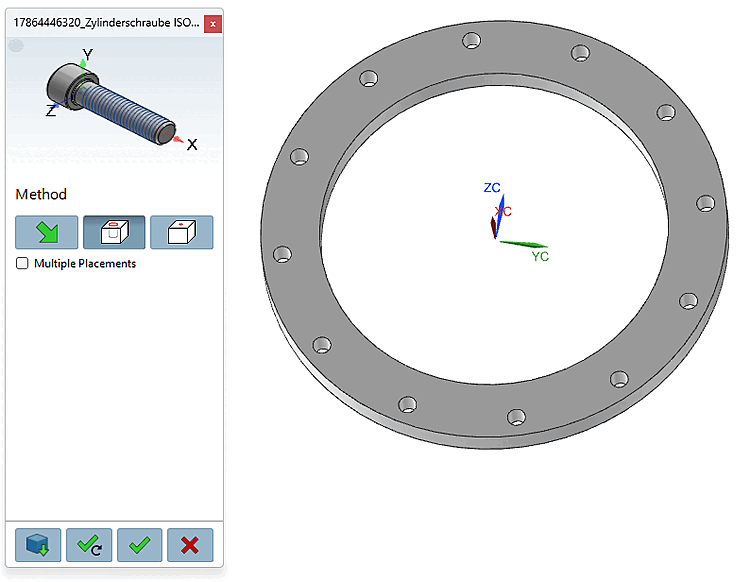

Der PARTsolutions Platzierungsdialog öffnet sich.

Der PARTsolutions Platzierungsdialog öffnet sich.

  1. Klicken auf die Schaltfläche In Bohrung .

  2. Selektieren Sie ein oder auch mehrere Bohrungen.

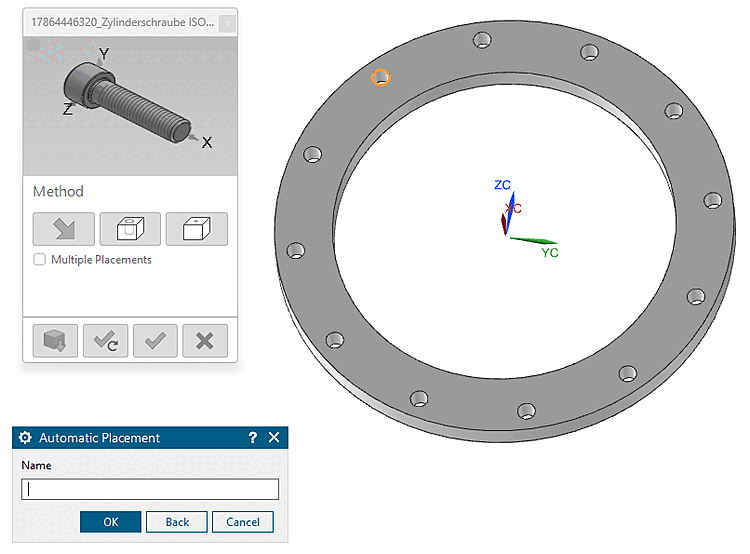

    Eine Bohrung selektiert

    Eine Bohrung selektiert

  3. Klicken Sie auf die Schaltfläche Mehrfach platzieren (Dialog bleibt offen am Schluss) oder Einmal platzieren .

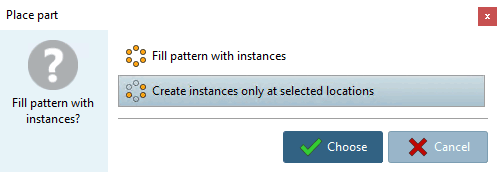

    -> Es erscheint das Dialogfenster Bauteil platzieren mit der Abfrage "Möchten Sie das Muster mit Instanzen füllen?"

    Sie haben nun zwei Optionen:

    • Das Muster mit Instanzen füllen

    • Instanzen nur an gewählten Positionen erstellen

    Klicken Sie auf den Button Auswählen.

    -> Die gewünschten Instanzen werden platziert.

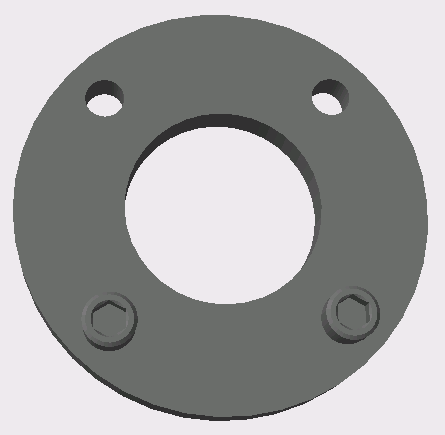

    Instanzen nur an gewählten Positionen

    Instanzen nur an gewählten Positionen

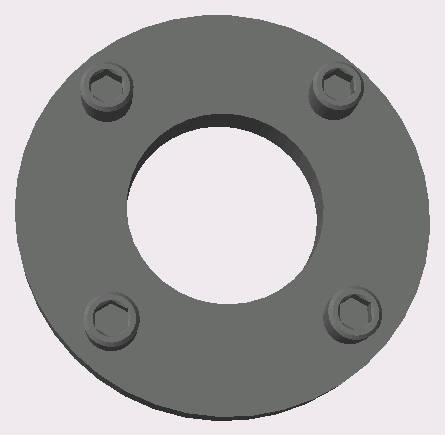

    Alle Instanzen gefüllt

    Alle Instanzen gefüllt

  4. Schließen Sie gegebenenfalls den PARTsolutions Platzierungsdialog mittels Dialog schließen .
