2.3.8. Integrazione Creo - Amministrazione

2.3.8.6. Conversioni da Creo a formato STEP

Per garantire che le conversioni (di qualsiasi tipo, ad esempio PLM synchro) da Creo al formato STEP vengano eseguite correttamente, è necessario tenere in considerazione diversi aspetti:

Se l'impostazione non è corretta, i fori, ad esempio, non vengono visualizzati correttamente e non possono essere selezionati nella Ricerca parziale [Partial search], ad esempio.

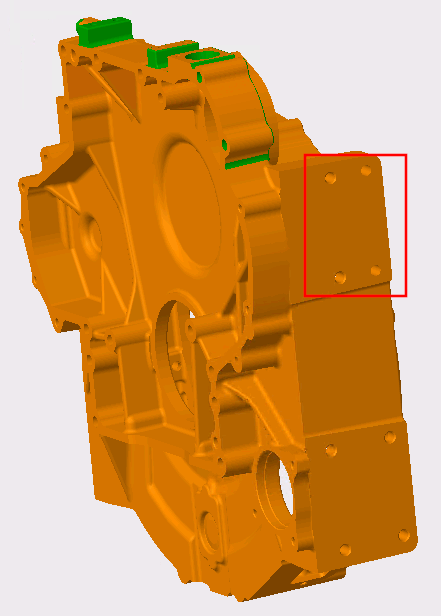

Figura 2.223. Componente PRT (CREO PARAMETRIC) con fori

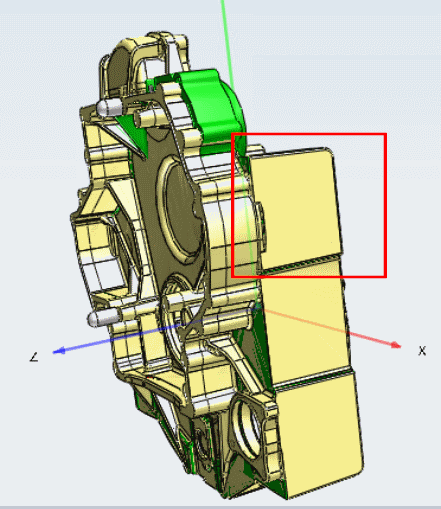

Figura 2.224. PARTdataManager: fori non corretti

Se tutte le impostazioni sono impostate come descritto nelle note seguenti, le singole funzioni vengono visualizzate correttamente.

Figura 2.225. PARTdataManager: fori corretti

Il percorso di conversione deve essere adattato alle versioni < V11 SP8.
```
iface.proewildfire,stp,partjava(;ExportTopoFeatures=1)
```
Figura 2.226. Esempio PLM-Synchro: Editor nodi [Node Editor] > Percorso di conversione [Conversion path]

Il V11SP4, ad esempio, ha ancora un percorso di conversione [Conversion path]:
```
iface.proewildfire,stp,partjava
```
In In questo caso, (;ExportTopoFeatures=1) deve essere allegato divenire.
Le Impostazioni profilo di esportazione STEP deve essere impostato correttamente in Creo e la Il profilo di esportazione deve essere inserito correttamente nel config.pro divenire:
1. Ad esempio, chiama "File > Salva Come ( Tipo=PASSO) > Finestra di dialogo Opzioni STEP Export Profile Settings su.

  Figura 2.227.
2. In Registro applicazioni, selezionare l'opzione "ap214_is" e disattivare l'opzione Elementi nascosti.
3. Fare clic su Salva profilo....
  -> Si apre la finestra di dialogo Salva profilo di esportazione.
4. Salvare il file def_profile.dep_step in un file luogo di vostra scelta (ad esempio in C:\Test).
5. Aggiungi la seguente riga con il percorso di archiviazione corrispondente nel file config.pro .
```
export_profiles_step C:\Test\def_profile
```
  Il nome del file deve essere inserito senza l'estensione.
6. Nel caso di PLMsynchro, la corsa può essere eseguita.
Nota
La procedura descritta dovrebbe funzionare a partire da Creo 4.
