1.2.1.1.1.  Ricerca fotografica

A partire dalla versione 12.10, è possibile creare una macchina ML[1]-basata sulla ricerca di foto in 3dfindit.

La ricerca fotografica consente di trovare più rapidamente i pezzi, ad esempio nell'ambito della gestione dei ricambi.

Requisiti per la licenza: per la ricerca fotografica è necessaria la licenza CNS2009*PSADDONS*PHOTOSEARCH.

Requisiti hardware: Per ottenere una velocità di indicizzazione e di ricerca accettabile, è assolutamente necessaria una scheda grafica potente. Tuttavia, è possibile inoltrare le operazioni che richiedono una scheda grafica a un altro computer.

Installazione: Le funzionalità aggiuntive per la ricerca fotografica sono fornite tramite plugin sotto forma di pacchetti msi: psol_plugin_photosearch_<versione>.msi, psol_plugin_machinelearning_cpu_<versione>.msi e psol_plugin_machinelearning_gpu_<versione>.msi.

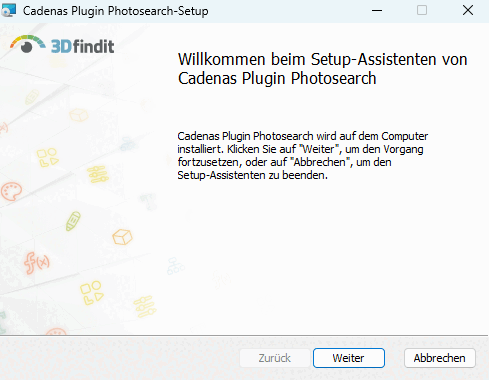

Esempio di configurazione guidata per "Photosearch

Figura 1.42. Esempio di configurazione guidata per "Photosearch

Indicizzazione della ricerca fotografica:

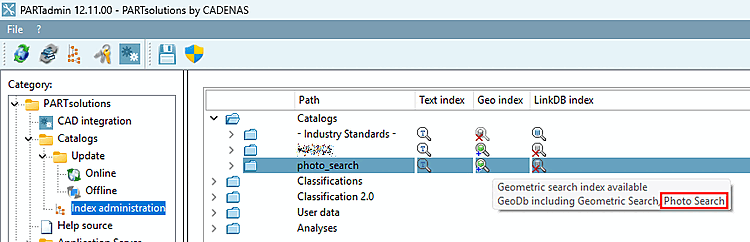

Gestione dell'indice [Index administration]: il tooltip mostra che la "Ricerca foto [Photo Search]" è indicizzata

Figura 1.43.  Gestione dell'indice [Index administration]: il tooltip mostra che la "Ricerca foto [Photo Search]" è indicizzata

Esempio di ricerca di foto in 3Dfindit:

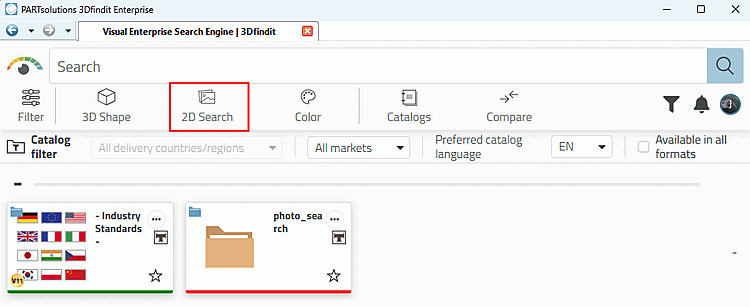

  1. Aprire 3Dfindit e fare clic sull'icona Ricerca 2D [2D search].

    Figura 1.44.

    -> Si apre l'area di dialogo corrispondente.

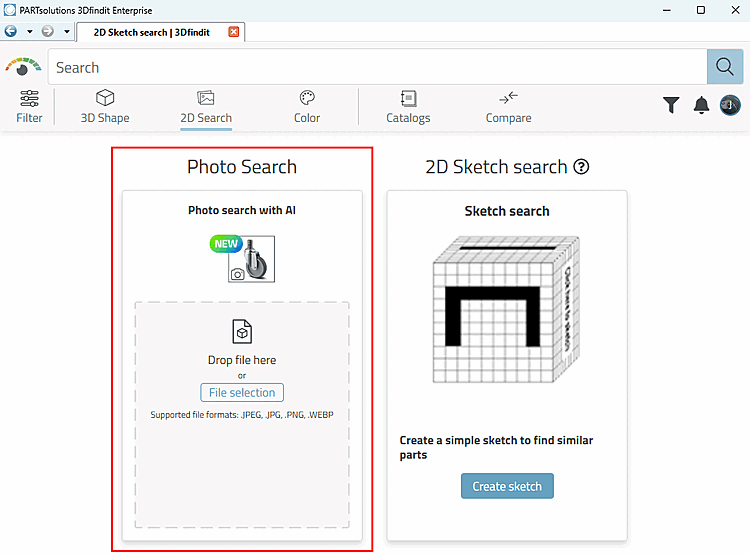

  2. Fare clic sull'area di dialogo Ricerca foto [Photo Search] e selezionare il file immagine desiderato nell'Explorer o trascinare il file foto nell'area.

    Figura 1.45.

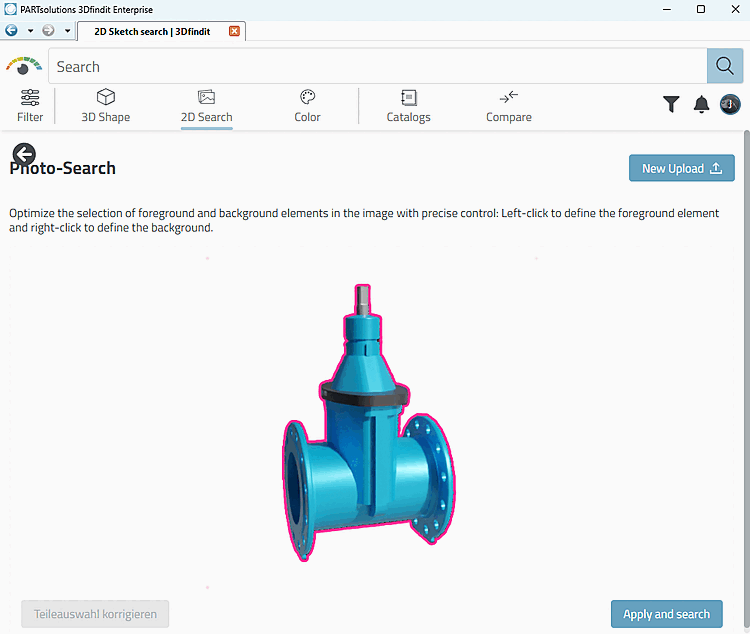

    -> La foto viene trasferita nell'area di dialogo.

    Figura 1.46.

  3. Elaborazione opzionale

    Lo sfondo viene inizialmente determinato automaticamente. In alcuni casi, è opportuno correggerlo in seguito, facendo clic con il tasto sinistro del mouse sui punti che appartengono al primo piano e con il tasto destro del mouse sui punti che appartengono allo sfondo.

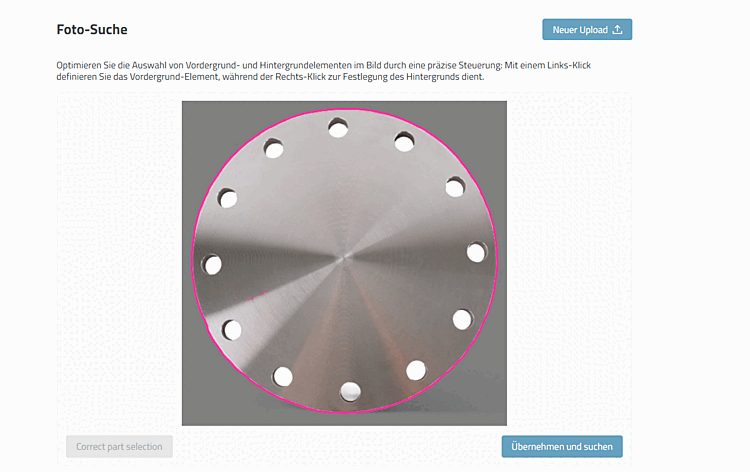

    Esempio di pezzo prima della lavorazione

    Figura 1.47. Esempio di pezzo prima della lavorazione

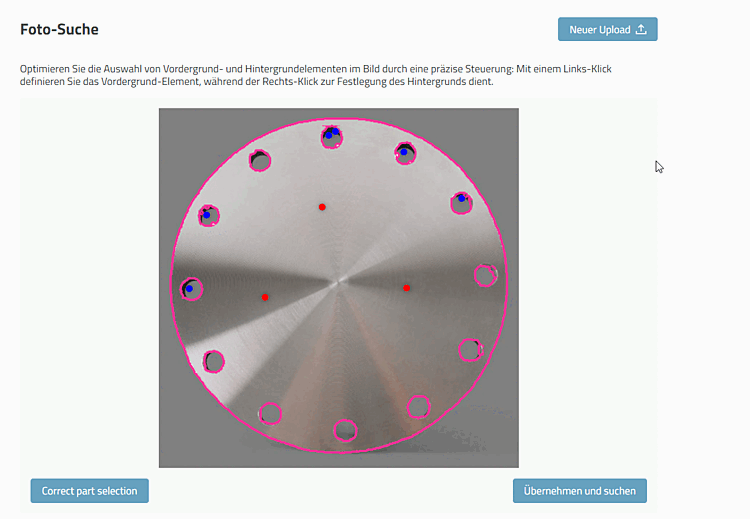

    Esempio di pezzo dopo la lavorazione

    Figura 1.48. Esempio di pezzo dopo la lavorazione

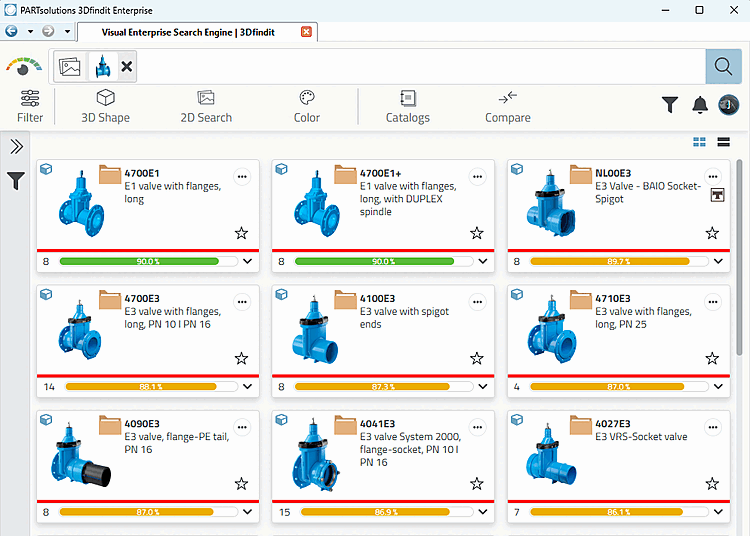

  4. Infine, fare clic sul pulsante Applica e cerca [Apply and search].

    -> I risultati della ricerca vengono visualizzati come qualsiasi altra ricerca.

    Figura 1.49.

I dettagli sono disponibili sotto la voce Sezione 4.22.6.9, “Ricerca fotografica” in ENTERPRISE 3Dfindit (Professional) - Amministrazione.



[1] Machine_Learning
