5.12.3.3.
Mappatura automatica delle classi 5.12.3.3.1. Applicare le classi e le caratteristiche suggerite (dalla mappatura Class2Class) in una sola volta |  |
| Indietro | Avanti |
Caso d'uso: Esistono mappe Class2Class (vedi Sezione 5.12.15, “
Mappatura automatica delle classi: modifica...
”.) Per la finestra di docking delle impostazioni [Settings], nella pagina delle schede
Classificazione [Classification], selezionata nella casella elenco
Classificazione. Dopo aver cliccato sul pulsante
suggerimenti
, [Show suggestions] sono visualizzati in arancione nelle finestre di dialogo Progetto [Project] e Tratti [Attributes]. Per
Pulsante
Tutti gli attributi
tutte [Apply all attributes] le caratteristiche della classe selezionata in
In un colpo solo.
In PARTproject > Menu Extra [Extras] > Mappatura automatica delle classi: Modifica... [Automatic class mapping: edit...] > Finestra di dialogo Modifica mappatura automatica delle classi [Edit Automatic Class Mapping] > Pagina della scheda Elementi suggeriti [Suggested items] sono presenti le mappature per la classificazione desiderata (nella seguente figura esemplificativa da eclasse 13.0 a eclasse 14.0).
Nella pagina della scheda Classificazione [Classification], selezionare "ECLASS 13.0" nella casella di riepilogo.
-> La classe "22-28-01-04" è assegnata al progetto selezionato.

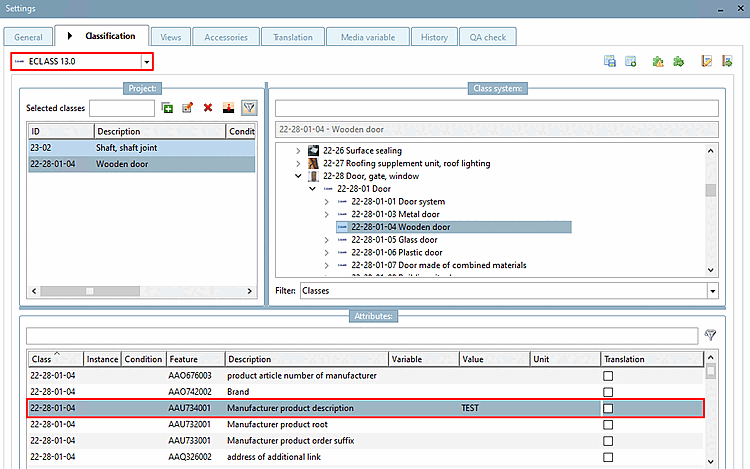

Figura 5.816. Una classe è assegnata in "ECLASS 13.0" (per la quale esistono mappature in "ECLASS 14.0").

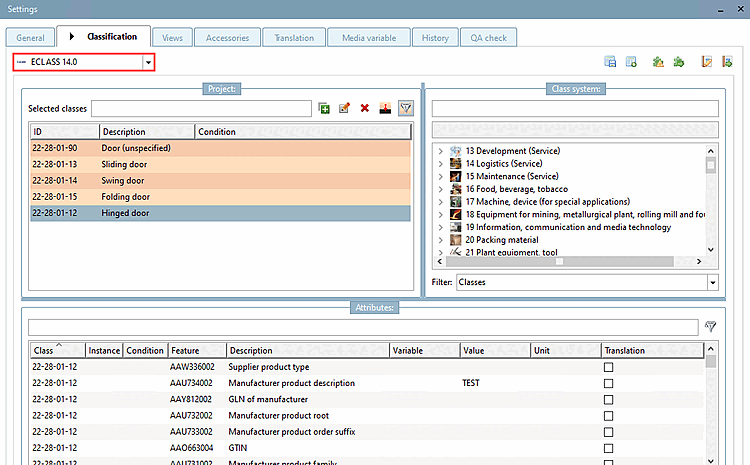

Ora selezionate "ECLASS 14.0" nel campo dell'elenco.
-> Le classi e le caratteristiche mappate sono visualizzate in arancione.

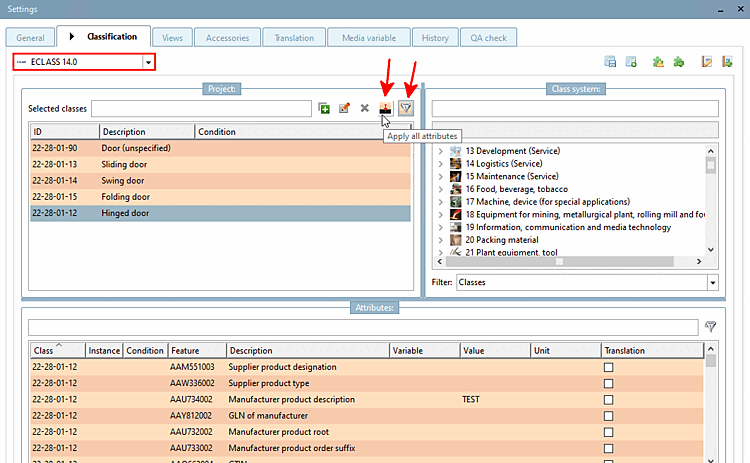

Nell'area di dialogo Progetto [Project], selezionare una classe a cui trasferire le caratteristiche visualizzate (nell'esempio "22-28-01-12 Porta a battente").
Fare clic sul pulsante Applica tutti gli attributi [Apply all attributes].
-> Il progetto selezionato nell'albero degli indici viene ora classificato secondo la classe "Porta a battente" e i dati vengono scritti nel file di progetto facendo clic su Salva.
