Il valore percentuale è evidenziato in colore a seconda del grado di accordo.

Nota

La percentuale può discostarsi di qualche punto dal valore effettivo migliore possibile. Si riferisce alla parte di precalcolo utilizzata per il confronto. Per garantire tempi di calcolo rapidi, i dati geometrici possono non essere precalcolati per tutti i pezzi nelle tabelle di grandi dimensioni.[58] Quando si carica un pezzo, i dati mancanti vengono sempre calcolati in modo che la visualizzazione nel confronto 3D [3D comparison] e nel confronto 2D [2D comparison] sia sempre corretta. Per vedere tutte le singole parti esistenti (caratteristiche) della tabella famiglia, è sufficiente caricare la parte di ricerca e la parte trovata da controllare nella vista parti [Part view] o nel confronto parti [Part comparison].

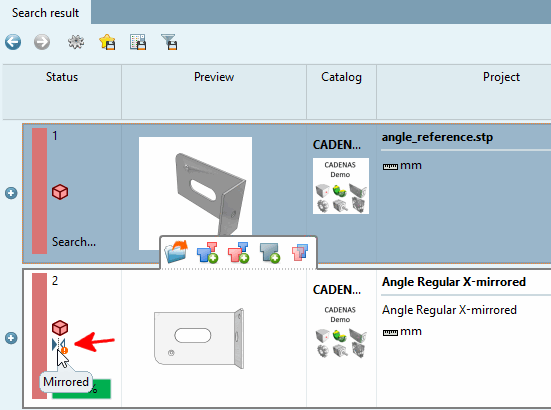

Parti specchiate filtro [Filter mirrored parts]: Nell'elenco dei risultati della ricerca, ci sono Parti contrassegnate da un'icona corrispondente .

Figura 3.201. Opzione disattivata: Le parti speculari non vengono filtrate, ma sono contrassegnate da un'icona corrispondente.

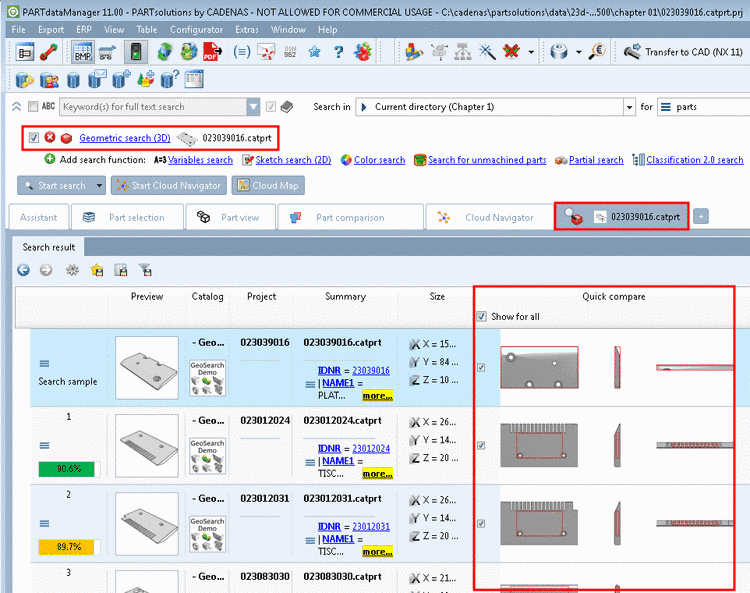

Nella colonna Confronto rapido [Quick compare] è possibile vedere la proporzione tra la parte di ricerca e la parte di risultato.

Nella parte dei risultati, il riquadro di delimitazione (involucro tridimensionale) della parte di ricerca è disegnato nelle rappresentazioni 2D dei risultati della ricerca, in modo da poter riconoscere a colpo d'occhio il rapporto di dimensioni tra la parte di ricerca e la parte dei risultati. I valori esatti sono riportati nella colonna Dimensione [Size] accanto.

Il rettangolo di selezione circonda esattamente la parte di ricerca. Nel caso di parti di risultato più grandi o più piccole, si trova all'esterno o all'interno di conseguenza.

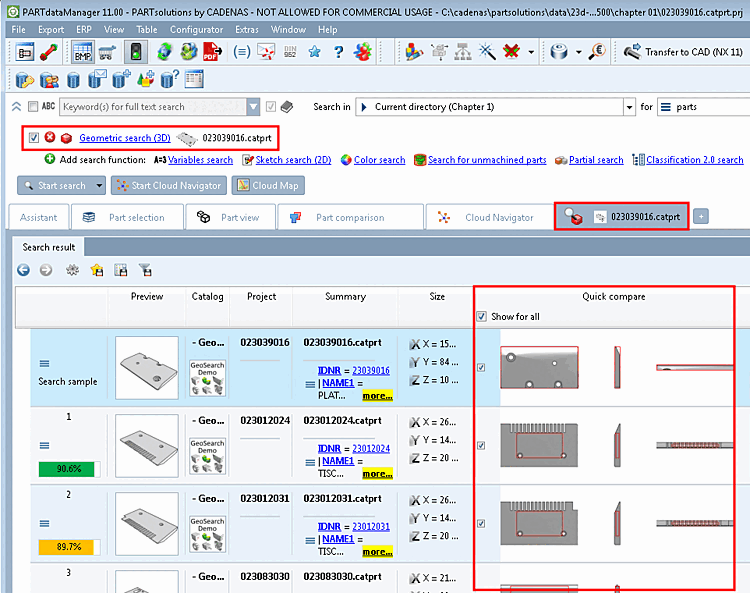

Figura 3.202. Elenco dei risultati di ricerca -> colonna "Confronto rapido [Quick compare]

Il confronto rapido [Quick compare] non viene visualizzato per impostazione predefinita. Se si desidera visualizzarlo per tutte le parti del risultato, attivare la casella di controllo Mostra per tutti [Show for all] nella colonna Confronto [Quick compare] rapido, altrimenti attivare la casella di controllo direttamente per le parti desiderate. Sezione 3.1.6.7.2, “Mostra/nascondi le colonne ” Nell'intestazione della colonna, è possibile richiamare la finestra di dialogo Seleziona colonne [Select columns] tramite il menu contestuale e attivare o disattivare il confronto [Quick compare] rapido (vedere ).

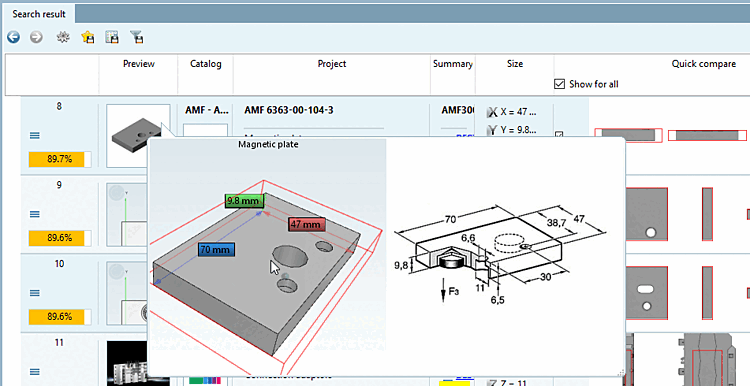

Nel tooltip 3D dell'elenco dei risultati, la parte ricercata viene visualizzata anche come un rettangolo di selezione rosso^[59] (analogo al rettangolo di selezione rosso nel confronto rapido 2D).

Figura 3.203. Elenco dei risultati della ricerca -> Tooltip 3D

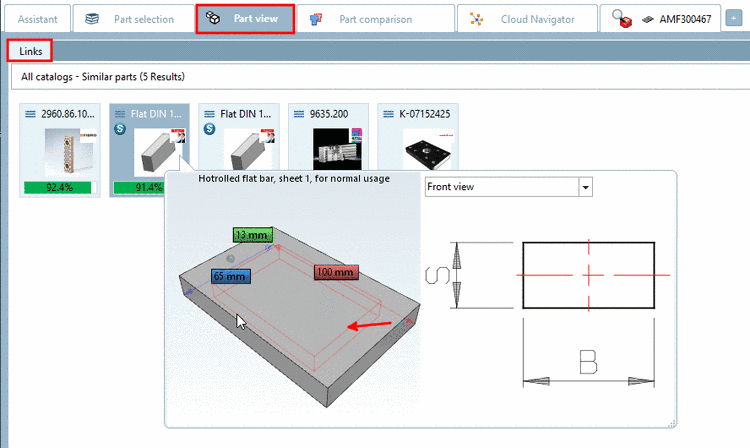

Il riquadro di delimitazione del confronto rapido [Quick compare] viene visualizzato anche in Vista parti [Part view] -> Riferimenti [Links].

Figura 3.204.  Vista parti [Part view] -> Riferimenti [Links]

I risultati possono essere visualizzati in base a vari criteri (metadati) come anteprima [Preview], catalogo [Catalog], progetto [Project], ecc.^[60]possono essere ordinati. A tal fine, fare clic su un punto qualsiasi dell'intestazione della colonna della tabella.

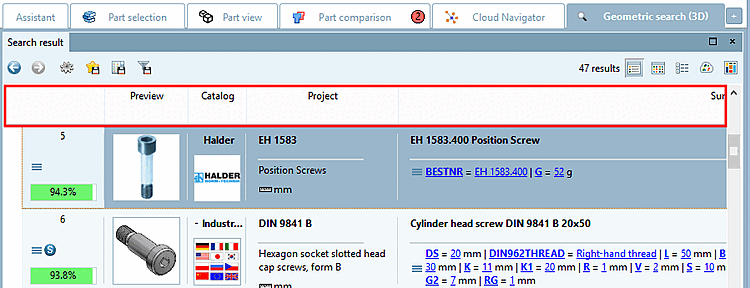

Figura 3.205. Caratteristica speciale: in una ricerca geometrica, la somiglianza con il pezzo di riferimento viene visualizzata in colore e con valori percentuali.

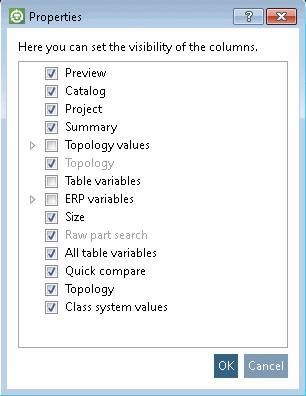

Può essere utile mostrare solo le colonne di interesse e nascondere tutte le altre. Richiamare la finestra di dialogo Proprietà [Properties] con il tasto destro del mouse sull'intestazione di una colonna.

Figura 3.206.  Risultati della ricerca [Search results] -> Tabella -> Intestazione di colonna

La ricerca geometrica (3D) [Geometric search (3D)] cerca con un valore di somiglianza minimo relativamente alto, pari al 90% per impostazione predefinita. Tuttavia, se necessario, è possibile ridurre successivamente il valore. A tale scopo, è sufficiente fare clic sul pulsante corrispondente alla fine dell'elenco dei risultati della ricerca.

Se il numero di risultati di ricerca visualizzati è inferiore al numero massimo impostato a causa della somiglianza minima [Minimum similarity] predefinita del 90%, alla fine dell'elenco dei risultati di ricerca viene visualizzato il pulsante Estendi area di ricerca a xy% di somiglianza, altrimenti vengono visualizzati i pulsanti Mostra altri risultati [Show more results ...]... e Mostra tutti i risultati.... e Mostra tutti i risultati [Show all results...]... vengono visualizzati. vengono visualizzati. La visualizzazione del pulsante dipende anche dall'opzione Numero massimo di risultati della ricerca [Maximum number of search result]:^[61]

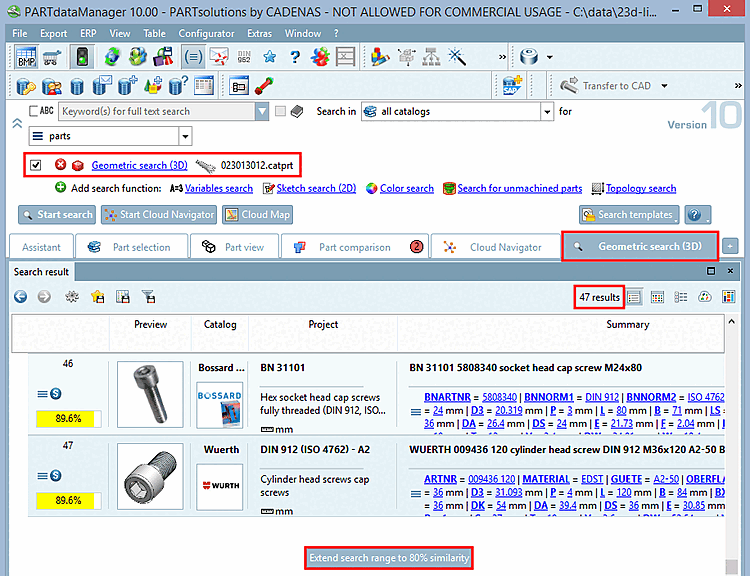

Figura 3.207. Nell'illustrazione, il pulsante mostra il valore "Estendi lo spazio di ricerca all'80% di similarità". Il valore predefinito per la somiglianza minima è 90%. Con le impostazioni predefinite, il valore percentuale viene ridotto di 10 punti percentuali a ogni clic e la ricerca viene eseguita nuovamente.

Se si sposta il mouse su una riga di risultato, appaiono vari pulsanti.

	Aperto [Open]:	Fare clic sull'icona per aprire la parte nella vista parti [Part view] del PARTdataManager.
	Carico come 1° componente [Load as first part]	Caricare il componente come primo componente nel confronto dei componenti [Part comparison] (quindi contemporaneamente nella vista 3D/2D)
	Carico come 2° componente [Load as second part]	Caricare il componente come secondo componente nel confronto dei componenti [Part comparison] (quindi contemporaneamente nella vista 3D/2D)
	Aggiungi al confronto dei componenti [Add to part compare]	Carica componente nel confronto dei componenti [Part comparison] Essi Nel confronto tabulare, / parti possono essere aggiunte alla vista 3D o 2D tramite icona negozio.
	Confronto con la parte di ricerca [Compare to search-part]	La parte selezionata viene caricata come secondo progetto rispetto alla parte ricercata.
	Questo componente viene caricato nel confronto dei componenti [This part is loaded in part compare]	Se un componente è stato caricato nel confronto dei componenti, questa icona appare all'inizio della riga a sinistra.
	Trasferimento al CAD [Export to CAD]:	L'icona viene visualizzata solo per le singole parti (caratteristiche), non per le famiglie di parti. Fare clic sull'icona per trasferire la parte in questione al CAD.

Ad esempio, fare clic sul pulsante Confronta con la parte di ricerca [Compare to search-part] .

-> Si apre la finestra di aggancio per il confronto dei componenti [Part comparison].

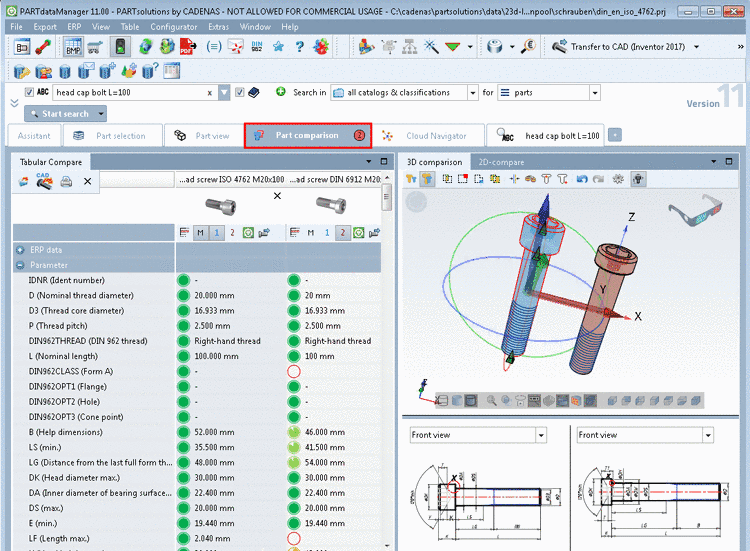

Figura 3.208. Confronto tra i componenti [Part comparison]

Nell'area della riga di selezione per i progetti selezionati [Select project line], è possibile vedere le tabelle degli attributi delle caratteristiche della parte da cercare e della parte da ispezionare. Sezione 3.1.6.10, “ Confronto tra i componenti ” Selezionare la stessa caratteristica per entrambe le parti. Per informazioni dettagliate sul confronto delle parti, consultare .

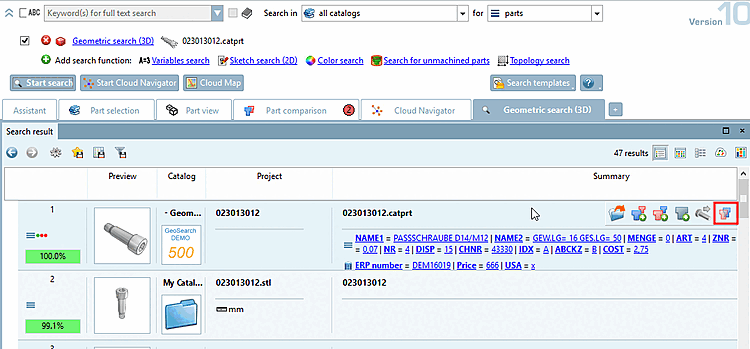

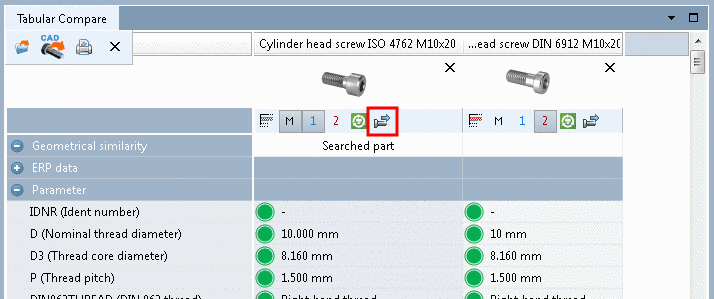

Cliccando sul button Trasferisci su CAD [Export to CAD] è possibile inviare il componente desiderato direttamente al proprio Sistema CAD.

Figura 3.209.
