3.1.6.4.6.6.  Impostazioni

Le opzioni di impostazione della finestra di dialogo Ricerca geometrica (3D [Geometric search (3D)] ) sono spiegate in dettaglio di seguito:

  • Modello di ricerca [Search template]:

    • Ricerca standard [Standard search] Qualità e velocità medie

      Modello di ricerca predefinito per la ricerca 3D, che utilizza diversi algoritmi.

      [Suggerimento]Suggerimento

      Di norma, si utilizza la ricerca standard [Standard search].

    • Ricerca completa [Broad search] Velocità inferiore

    • Ricerca di profili [Search for profiles] :

    • Ricerca di duplicati [Duplicate search]:

    [Nota]Nota

    Per creare modelli di ricerca personalizzati, se necessario, contattare la CADENAS Consulting.

  • Ricerca dipendente dalle dimensioni [Size-dependent search] :

    Se si disattiva questa opzione, la ricerca verrà effettuata solo in base alla forma e, se attivata, anche in base alla dimensione.

  • Parti specchiate filtro: [Filter mirrored parts] se si attiva l'opzione, specchiato Parti filtrate. Nell'elenco dei risultati della ricerca: parti specchiate contrassegnate da un'icona corrispondente .

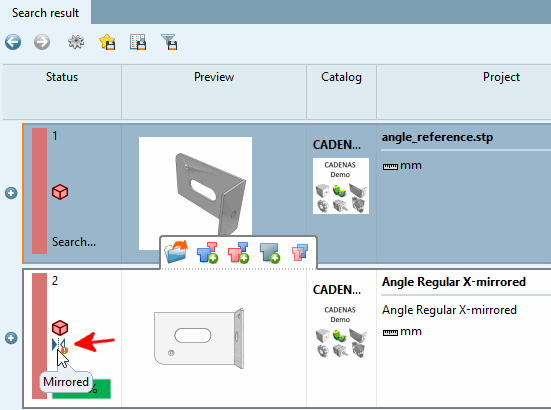

    Opzione disattivata: Le parti speculari non vengono filtrate, ma sono contrassegnate da un'icona corrispondente.

    Figura 3.199. Opzione disattivata: Le parti speculari non vengono filtrate, ma sono contrassegnate da un'icona corrispondente.
