1.6.5.16.3.  Blocco [EOLService] - Mostra/nasconde le linee da evitare

Nelle schede tecniche DIN, EN e ISO (e in altre norme nazionali), alcune dimensioni sono spesso dichiarate da evitare. Se l'opzione è stata attivata a livello amministrativo, i "pezzi da evitare" sono indicati nel PARTdataManager, nella vista dei pezzi [Part view].

Utilizzare il pulsante Mostra/nascondi righe da evitare [Show/hide lines to be avoided] per mostrare o nascondere queste parti.

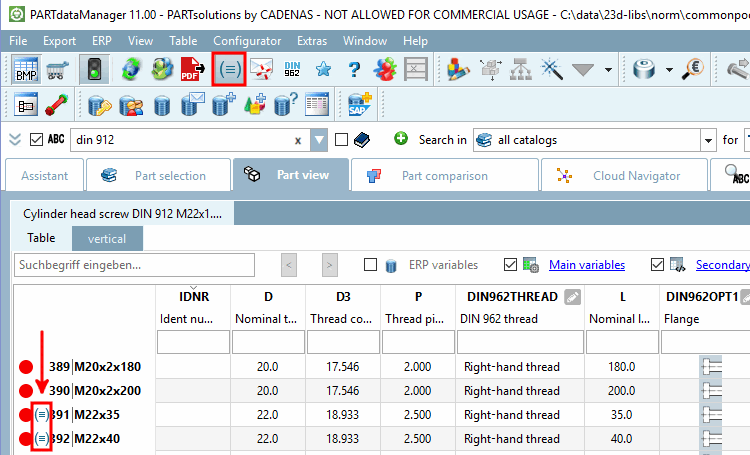

Figura 1.518.

Le impostazioni vengono effettuate nel blocco [EOLService]:

  • LinkdbVariants: mostrare e nascondere le varianti LinkDB nella tabella

    • true: le varianti LinkDB non sono e la visibilità possono essere ridotte essere controllato. [36]

    • falso: Le varianti di LinkDB sono sempre nascoste.

  • ShowLines: mostra e nasconde le linee "da evitare" nella tabella.

    • true: Con "evitare"[37] le linee eccellenti non sono fondamentalmente e la visibilità può essere controllata da .

    • falso: Le linee contrassegnate con "da evitare" sono sempre nascoste.

  • Mostra pulsante: Attivazione/disattivazione del pulsante

    [Nota]Nota

    Il pulsante è nascosto tramite menuvisibility_PARTdataManager.cfg.

Determinare la posizione del display nell'interfaccia utente:

  • Barra degli strumenti: il pulsante viene visualizzato sulla barra degli strumenti dichiarata qui. L'impostazione predefinita è la barra degli strumenti standard.

  • ButtonAfter: il pulsante viene visualizzato prima del pulsante dichiarato qui. L'impostazione predefinita è "din962".



[36] Con l'integrazione ERP in atto, Le varianti LinkDB possono essere create usando . Vedi sotto Sezione 4.8, “Barra degli strumenti e menu ERP ”.

[37] L'etichettatura viene effettuata dal produttore. Vedere l' Sezione 7.8.15, “Etichettatura delle parti da evitare ” in eCATALOGsolutions - Manuale.
