1.6.8.2.2.2. menuvisibility_PARTdataManager.cfg
1.6.8.2.2.2.1. Specificazione delle modalità (ruoli)
1.6.8.2.2.2.2. PARTdataManager: nomi di azioni (nomi di tasti) di voci di menu / pulsanti / comandi del menu contestuale
1.6.8.2.2.2.2.1. PARTdataManager: nomi delle azioni (nomi dei tasti) delle voci di menu e dei pulsanti
1.6.8.2.2.2.2.2. PARTdataManager: nomi delle azioni dei comandi del menu contestuale

Il file di configurazione"menuvisibilty" controlla la visibilità delle voci di menu, dei pulsanti e dei comandi del menu contestuale.

1.6.8.2.2.2.1. Specificazione delle modalità (ruoli)

È possibile creare diverse modalità. Ogni modalità contiene una gamma specifica di azioni = elementi dell'interfaccia utente.

La dotazione standard prevede due livelli:

  • Specifiche delle diverse modalità

    Le varie modalità sono definite nel blocco [COMMON].

    Le modalità predefinite sono Principiante [Beginner] e Professionista.[42]

    [COMMON]
MODE_BEGINNER=Beginner
MODE_PROFESSIONAL=Professional

  • Specifica delle azioni

    Ogni modalità dichiarata nel blocco [Common] (nome della chiave) richiede un blocco con lo stesso nome, che contiene le azioni desiderate.

    [MODE_BEGINNER]
ViewPart=true
View2D=true
ExtrasPARTbom=true
etc.

[MODE_PROFESSIONAL]
ViewPart=true
View2D=true
ExtrasPARTbom=true
etc.

    Queste spiegazioni utilizzano il nome della chiave e il nome dell'azione come sinonimi.

    L'intervallo di valori delle chiavi è vero(elemento visibile) o falso (elemento nascosto).

    Se manca una chiave, lo stato di visibilità è "falso".

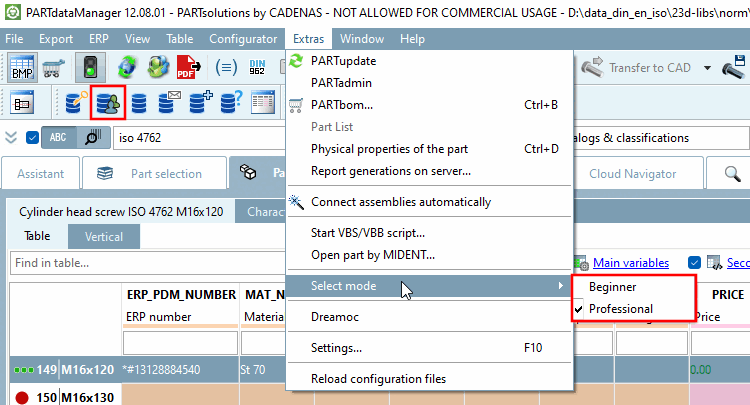

La modalità desiderata viene selezionata in PARTdataManager nel menu Extra [Extras] -> Seleziona modalità [Select mode]. La modalità predefinita è definita in $CADENAS_DEFAULTUSER/partsolu.cfg -> Blocco [TWEAKMENU] -> Chiave "PARTdataManager_Mode" o "PARTproject_Mode". Se la chiave ModePreferences è impostata su true nel blocco corrispondente, viene visualizzata la voce di menu corrispondente.

Figura 1.595.

Se si seleziona la modalità Principiante [Beginner], si vedrà un numero minore di funzioni (voci di menu, pulsanti, comandi del menu contestuale) nell'interfaccia utente.

La modalità selezionata è contrassegnata da un segno di spunta.

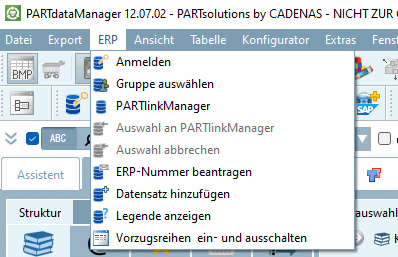

Con l'integrazione dell'ERP

Se è disponibile un'integrazione ERP, la selezione degli elementi dell'interfaccia utente può dipendere (anche) dal ruolo.

[Nota]Nota

La visibilità di menu, voci di menu, barre degli strumenti, pulsanti e comandi del menu contestuale dipende dalla modalità selezionata e dal ruolo ERP selezionato. In questo senso, il ruolo ERP agisce come un filtro per la selezione determinata in Modalità.

Se "MODE_BEGINNER=false" e "MODE_PROFESSIONAL=false", la visibilità dipende solo dal rispettivo ruolo ERP.

Per evitare impostazioni ridondanti, gli elementi vengono dichiarati in due fasi.

  • In primo luogo, vengono assegnati tutti i tipi di ruolo richiesti.

    [ROLES]
DUMMY=TYP_A
LOC1=TYP_B
LOC2=TYP_A
LOC3=TYP_A
etc.

  • In una seconda fase, le azioni desiderate(elementi) vengono dichiarate nel blocco [TYP_] corrispondente.

    [TYP_A]
MODE_BEGINNER=false
MODE_PROFESSIONAL=false
Bugreport_Clicked=true
din962=true
ShowHideAvoidPartsButton=true
prefcatalogs=true
StartupPageClicked=true
List view of parameters=true
Table view of parameters=true
etc.

    [TYP_B]
MODE_BEGINNER=false
MODE_PROFESSIONAL=false
Bugreport_Clicked=true
din962=true
ShowHideAvoidPartsButton=true
prefcatalogs=true
StartupPageClicked=true
List view of parameters=true
Table view of parameters=true
etc.

Se ci sono informazioni in due blocchi diversi e validi, le informazioni vengono unite.

[Nota]Nota

Per impostazione predefinita, l'opzione Modalità di selezione [Select mode] è disponibile solo in PARTdataManager.

1.6.8.2.2.2.2. PARTdataManager: nomi di azioni (nomi di tasti) di voci di menu / pulsanti / comandi del menu contestuale
1.6.8.2.2.2.2.1. PARTdataManager: nomi delle azioni (nomi dei tasti) delle voci di menu e dei pulsanti

[Nota]Nota

Il layout strutturale di tutti i I comandi del menu contestuale vengono eseguiti in menustructure_PARTdataManager.cfg.

La visibilità dei comandi (voce di menu, , comando del menu contestuale) nel file di configurazione menuvisibility_PARTdataManager.cfg. Qui in questa sezione troverai i nomi delle azioni corrispondenti (nomi dei tasti) per le voci di menu e i pulsanti. Nei file di configurazione > di PARTadmin, è sufficiente modificare il Valori compresi tra true e false.

Lo stesso nome di azione può essere utilizzato per una voce di menu o per un pulsante!

[Suggerimento]Suggerimento

Scorrete la sezione e date un'occhiata alle illustrazioni. A ogni illustrazione sono associati i nomi delle azioni corrispondenti.

Leggete anche le informazioni generali sull'uso dell'Editor di configurazione alla voce Interfaccia utente in sintesi e Ricerca a tutto testo.

Di seguito sono riportate tutte le illustrazioni dei menu e delle barre degli strumenti con le singole voci di menu e i pulsanti. I nomi delle azioni corrispondenti (nomi dei tasti) sono associati alle relative illustrazioni.

  • Modalità di visualizzazione [View modes] della barra degli strumenti

    [Nota]Nota

    Obsoleto

    Barra degli strumenti "Modalità di visualizzazione [View modes]"

    Figura 1.621. Barra degli strumenti "Modalità di visualizzazione [View modes]"

    Rappresentazione della linea [Line view]

    obsoleto

    ViewLine

    Grigiore dei bordi nascosti [Hidden lines gray display]

    obsoleto

    VisualizzaLineaNascostaGrigio

    Rappresentazione dei bordi nascosti [Hidden line view]

    obsoleto

    VisualizzaLineaNascosta

    Rappresentazione ombreggiata [Shaded view]

    obsoleto

    VistaSfumata

    Display ombreggiato con linee [Shaded view with edges]

    obsoleto

    VistaLinea ombreggiata

    Effetto rosso/verde [Red/green effect]

    obsoleto

    VistaRossoVerde

    Display con ombre [Display with shadow]

    obsoleto

    VistaOmbra

    • Mostra i punti di connessione [Show connection points]

    • Nascondere i punti di connessione [Hide connection points]

    • Mostra i punti di connessione attivi [Show only active connection points]

    ora nella barra degli strumenti "Standard

    ViewCP

    Mostra testi e classi [Show texts and classes]

    obsoleto

    Visualizza gli articoli

    Vista dal davanti [Front view]

    obsoleto

    Vista frontale

    Vista da dietro [Rear view]

    obsoleto

    Guarda indietro

    Vista da sinistra [Left view]

    obsoleto

    VistaSinistra

    Vista da destra [Right view]

    obsoleto

    VistaDestra

    Vista dall'alto [Top view]

    obsoleto

    Guarda in alto

    Vista dal basso [Bottom view]

    obsoleto

    VistaSotto

    Vista isometrica [Isometric view]

    obsoleto

    VistaIsometrica

    Proiezione prospettica [Perspective projection]

    obsoleto

    VistaPerspettiva

    Ruotare [Rotate]

    obsoleto

    VistaTurno

    Muoversi [Pan]

    obsoleto

    VisualizzaSpostamento

    Zoom avanti / zoom indietro [Zoom]

    obsoleto

    ViewZoom

    Ingrandire la vista a una sezione rettangolare [Zoom view on rectangular clipping]

    obsoleto

    Finestra ViewZoom

    Catturare tutto [Zoom all]

    obsoleto

    VisualizzaZoomTutti

1.6.8.2.2.2.2.2. PARTdataManager: nomi delle azioni dei comandi del menu contestuale

In questa sezione si trovano i nomi delle azioni di PARTdataManager per i comandi del menu contestuale.

[Nota]Nota

Tutti i nomi delle azioni dei comandi del menu contestuale iniziano con la stringa"IndexTree".

Il layout strutturale di tutti i I comandi del menu contestuale vengono eseguiti in menustructure_PARTdataManager.cfg nel blocco Tweak, la chiave IndexTreePopupMenuContent. Confronta Sezione 1.6.8.2.2.1.1.3, “Menu contestuali”.

La visibilità dei comandi (voce di menu, , comando del menu contestuale) nel file di configurazione menuvisibility_PARTdataManager.cfg. Qui in questa sezione troverai i nomi delle azioni corrispondenti (=nome chiave). Nei file di configurazione > di PARTadmin, è sufficiente modificare il Valori compresi tra true e false.

[Suggerimento]Suggerimento

Scorrete la sezione e osservate le illustrazioni. In relazione a ciascuna illustrazione, troverete i comandi del menu contestuale associati e quindi il nome dell'azione corrispondente.

Leggete anche le informazioni generali sull'uso dell'Editor di configurazione alla voce Interfaccia utente in sintesi e Ricerca a tutto testo.

  • Azioni generali in contesti diversi:

    Icona Visualizzazione del testo o del tooltip Action-Name (nome chiave) in menuvisibility_PARTdataManager.cfg

    Aperto

    IndiceAlberoApertoPrj

    Versioni [Versions]

    IndexTreeVersions

    Note di rilascio... [Release Notes...] (a livello di catalogo)

    IndiceAlberoCatalogoNote di rilascio

    Vai alla classe [Go to class]

    IndiceAlberoVaiAllaClasse

    Copia [Copy] (a livello di progetto) IndiceCopiaPrj
    Copia [Copy] (a livello di directory) IndexTreeCopyDir

    Informazioni sulle parti [Part information...]...

    IndiceAlberoParteInfos

    		 Aggiungi ai preferiti [Add to favorites ...]...

    IndiceAlberoAggiungiFavore

    Nascondere il progetto [Hide project]

    IndexTreeHidePrj

    Creare una directory [Create Directory] (sulla directory principale "Catalogo")

    IndexTreeCreateDir

    Cancellare la scansione dei documenti [Delete document scan]

    IndexTreeDeleteDocScan

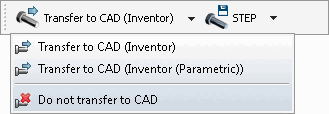

    Trasferimento al CAD [Export to CAD] (sui risultati della ricerca a livello di riga)

    Esportazione dell'albero degli indici in CAD

    Nascondere la directory [Hide directory]

    IndexTreeHideDir

    Importazione dei preferiti [Import favorites]

    IndiceAlberoImportaAlbero

      Esportazione dei preferiti [Export favorites] IndiceAlberoEsportazioneAlbero

    Inserire... [Insert...]

    IndiceIncollare

    Rinominare la directory [Rename directory]

    IndexTreeRenameDir

    Rimuovere la directory [Remove directory]

    IndexTreeRemoveDir

      Rimuovere il progetto dai preferiti [Remove project from favorites] ) IndiceAlberoRimuoviFav

    Rimuovere la directory dai preferiti [Remove directory from favorites]

    IndiceAlberoRimuoviDirFav

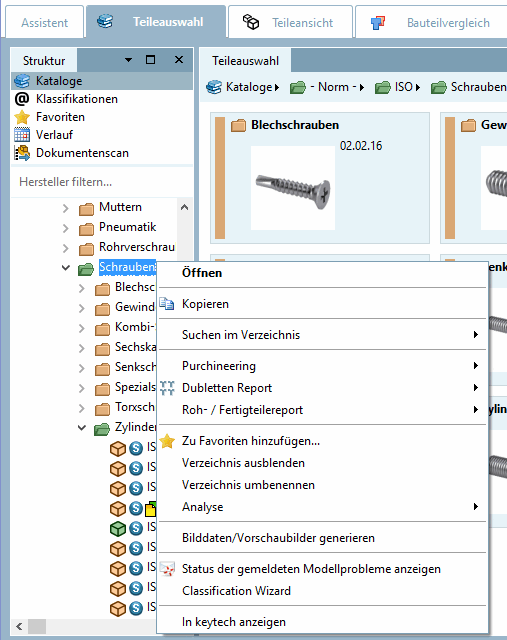

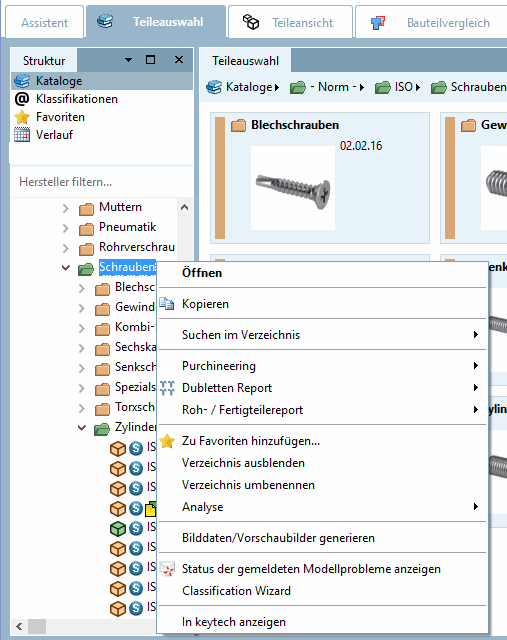

    Menu contestuale Livello di directory Indextree

    Figura 1.622. Menu contestuale Livello di directory Indextree

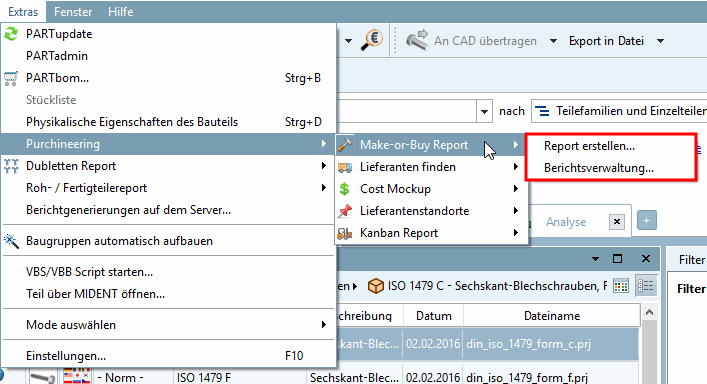

  • Acquisti:

    Icona Visualizzazione del testo o del tooltip Action-Name (nome chiave) in menuvisibility_PARTdataManager.cfg
      Acquisto [Purchineering] IndiceTre_Acquisti

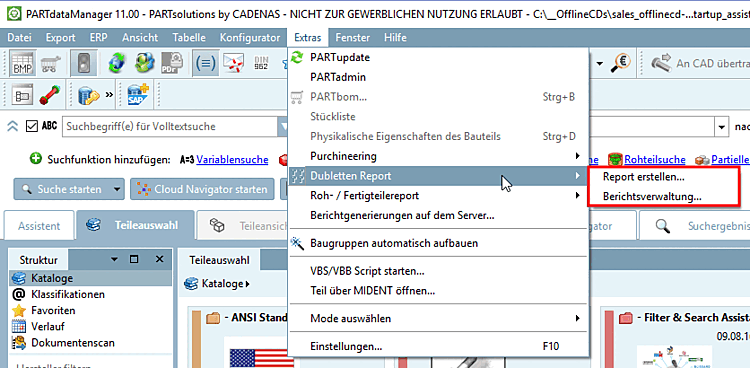

    Rapporto duplicato [Duplicates Report]

    IndiceAlberoDuplicati

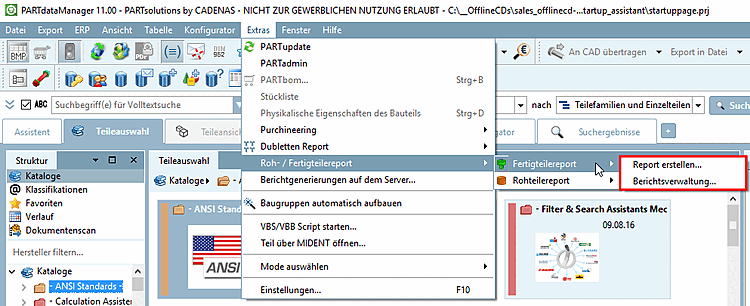

    Rapporto sui pezzi grezzi/finiti [Unmachined / Finished part report]

    IndiceTree_Producibilità

    Ricerca del prezzo. [Price search...]..

    IndiceAlberoPrezzi di ricerca

  • Comandiaggiuntivi del menu contestuale Preferiti [Favorites]

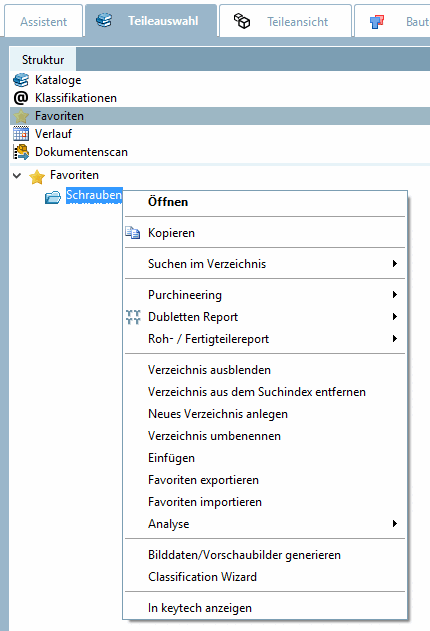

    Menu contestuale Preferiti [Favorites]

    Figura 1.623. Menu contestuale Preferiti [Favorites]

    Icona Visualizzazione del testo o del tooltip Action-Name (nome chiave) in menuvisibility_PARTdataManager.cfg
      Inserisci [Insert] ( [Favorites] pagina della scheda Preferiti [Favorites] o Analisi [Analyses] ) IndiceIncollare

    		 Creare una nuova directory [Create new directory] ( [Favorites] pagina della scheda Preferiti [Favorites] o Analisi [Analyses] )

    IndexTreeAddDir

    Importazione dei preferiti [Import favorites]

    IndiceAlberoImportaAlbero

      Esportazione dei preferiti [Export favorites] IndiceAlberoEsportazioneAlbero

    Inserire... [Insert...]

    IndiceIncollare

    Rinominare la directory [Rename directory]

    IndexTreeRenameDir

    Rimuovere la directory [Remove directory]

    IndexTreeRemoveDir

      Rimuovere il progetto dai preferiti [Remove project from favorites] ) IndiceAlberoRimuoviFav

    Rimuovere la directory dai preferiti [Remove directory from favorites]

    IndiceAlberoRimuoviDirFav

      Rimuovere la directory dall'indice di ricerca [Remove directory from search index] (preferiti [Favorites] o analisi [Analyses] ) IndexTreeRemoveDir

  • Ricerca nella directory [Search in directory]:

    Ricerca nella directory [Search in directory]

    IndiceAlberoDialogo di ricerca

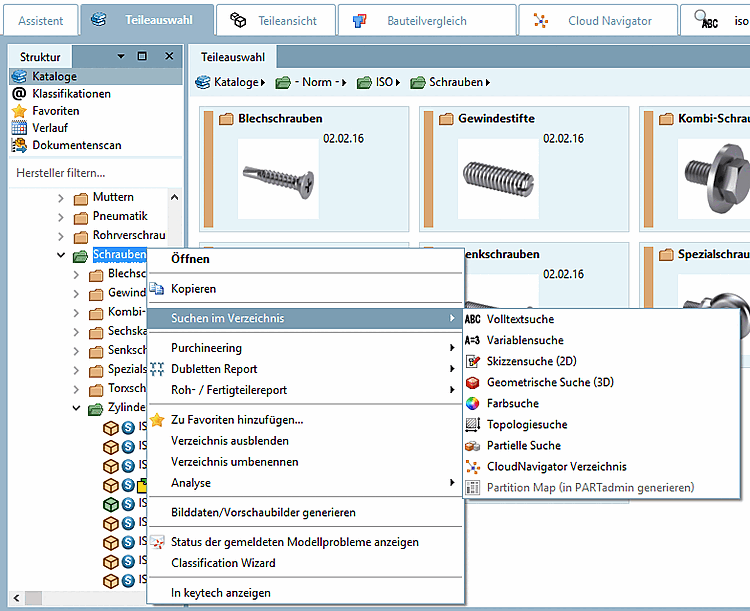

    Menu contestuale "Cerca nella directory [Search in directory]"

    Figura 1.624. Menu contestuale "Cerca nella directory [Search in directory]"

  • Comandi aggiuntivi del menu contestuale a livello di progetto: /Confronto [Part comparison] tra /Confronto [Part comparison]:

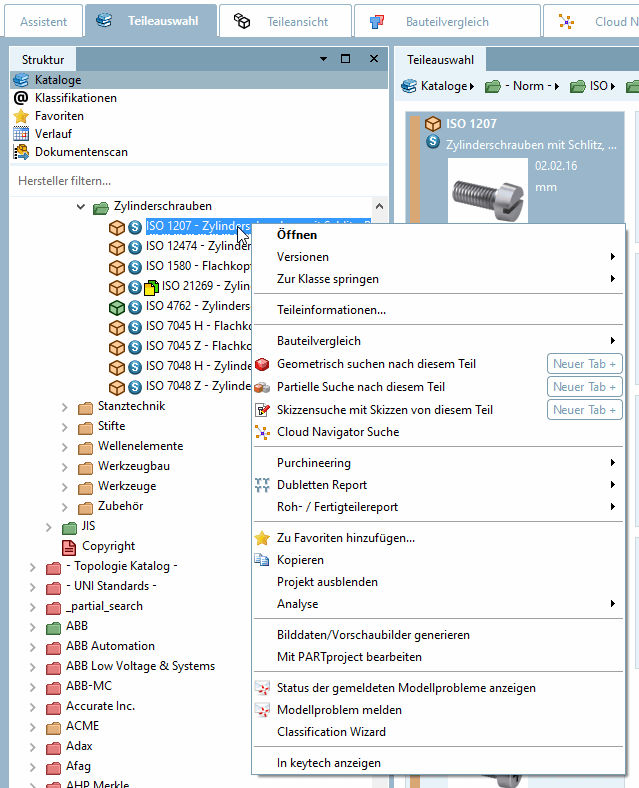

    Menu contestuale Livello progetto Indextree

    Figura 1.625. Menu contestuale Livello progetto Indextree

    Icona Visualizzazione del testo o del tooltip Action-Name (nome chiave) in menuvisibility_PARTdataManager.cfg
      Confronto tra i componenti [Part comparison] Menu di confronto degli alberi degli indici
      Confronto tra componenti [Part comparison] -> Carico come 1° componente [Load as first part] IndexTreeSetComparePrj
      Confronto tra componenti [Part comparison] -> Carica come secondo progetto [Load as second project] IndexTreeSetCompareRef

    		 Confronto tra componenti [Part comparison] -> Aggiungi componente [Add part]

    IndiceAggiungiComparaPrj

  • Metodi di ricerca avanzati

    Icona Visualizzazione del testo o del tooltip Action-Name (nome chiave) in menuvisibility_PARTdataManager.cfg

    		Ricerca geometrica di questa parte [Geometrical search for this part] IndiceRicercaPerPrj
      Ricerca parziale di questa parte [Partial search for this part]

    		 Ricerca di schizzi con schizzi di questa parte [Sketch search for this part] IndexTreeSearchForSketchFromPrj

    Ricerca Cloud Navigator [Cloud Navigation Search]

    Ricerca su albero per CloudNavigator

  • Sottovoci di @ Classificazioni [Classifications]:

    Icona Visualizzazione del testo o del tooltip Action-Name (nome chiave) in menuvisibility_PARTdataManager.cfg

    Utilizzare la vista come immagine di classificazione [Use view as classification picture] (nel menu Classificazioni [Classifications] )

    IndiceAlberoCreaClasseBmps

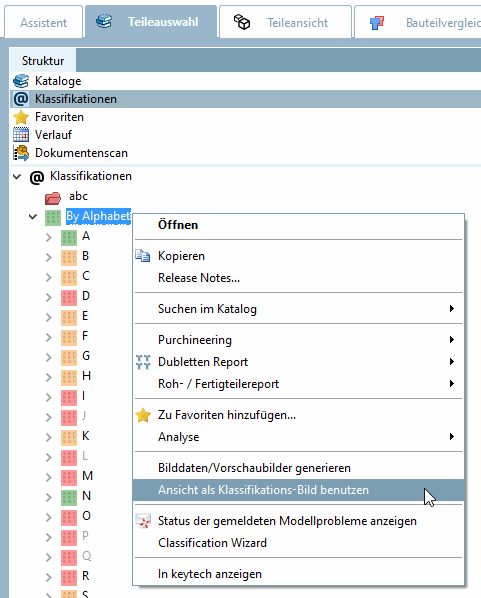

    Utilizzare la vista come immagine di classificazione [Use view as classification picture]

    Figura 1.626.  Utilizzare la vista come immagine di classificazione [Use view as classification picture]

  • Dettagli [Details] Vista:

    Icona Visualizzazione del testo o del tooltip Action-Name (nome chiave) in menuvisibility_PARTdataManager.cfg

    Copia %1 negli appunti [Copy %1 to clipboard] (vista Dettagli )

    IndiceAlberoCopiaCartella

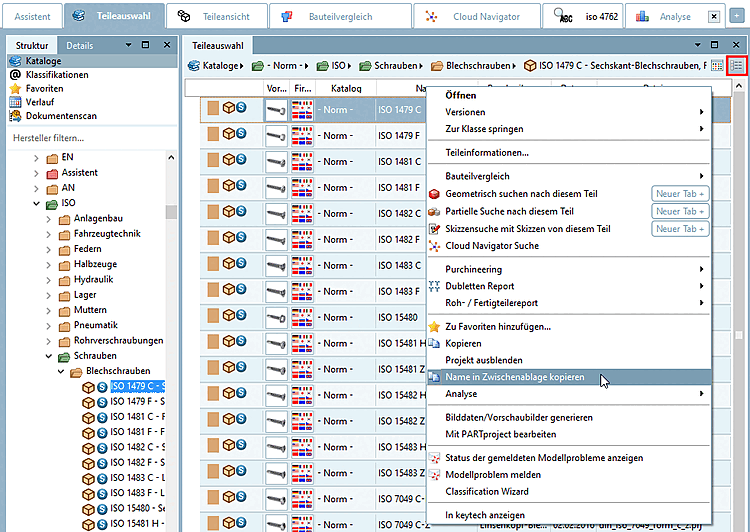

    Copiare il nome negli appunti

    Figura 1.627. Copiare il nome negli appunti

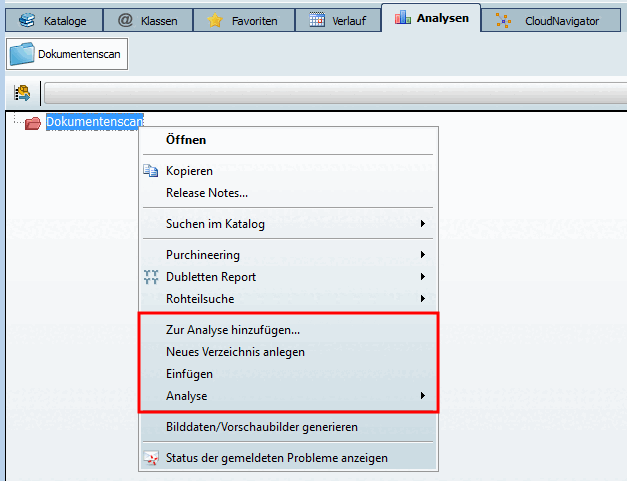

  • Menu contestualedella scansione dei documenti [Document scan]:

    Figura 1.628.

    Icona Visualizzazione del testo o del tooltip Action-Name (nome chiave) in menuvisibility_PARTdataManager.cfg

    Aggiungi all'analisi [Add to analysis...]... ( [Analyses] pagina della scheda Analisi [Analyses] )

    IndiceAlberoAnalisi

    Analisi [Analysis] ( [Analyses] pagina della scheda Analisi [Analyses] )

    Menu di analisi dell'albero degli indici

      Analisi [Analysis] -> Aprire un documento in CAD [Open document in CAD] IndiceAlberoApriCadDocumento
      Analisi [Analysis] -> Scansione dei documenti Commenti [Document scan comments...]... IndiceAlberoCommentoDocscan
      Rimuovere il progetto dall'indice di ricerca [Remove project from search index] ( [Analyses] pagina della scheda Analisi [Analyses] ) IndiceRimuoviPrj

  • Azioni dipendenti dall'utente:

    Icona Visualizzazione del testo o del tooltip Action-Name (nome chiave) in menuvisibility_PARTdataManager.cfg

    Modifica con PARTproject [Edit with PARTproject]

    Progetto IndexTreeCallPart

    Questa azione è disponibile solo in modalità sviluppatore. Vedere Sezione 1.6.4.3.3.1, “ Tasto "IsAdmin" - Modalità utente ”.

    Generare dati di immagine/anteprime di immagini [Generate image data/preview images]

    IndiceAlberoCreaClasseBmps

    Questa azione è disponibile solo in modalità sviluppatore. Vedere Sezione 1.6.4.3.3.1, “ Tasto "IsAdmin" - Modalità utente ”.



[42] È possibile ampliare il numero di modalità in qualsiasi momento. A tale scopo, è sufficiente aggiungere una nuova chiave nel blocco [COMMON] e poi impostare i blocchi corrispondenti con le azioni.

Indietro Risali Avanti
1.6.8.2.2.1. menustructure_PARTdataManager.cfg Partenza 1.6.8.2.3. Ottimizzare l'interfaccia utente di PARTproject
