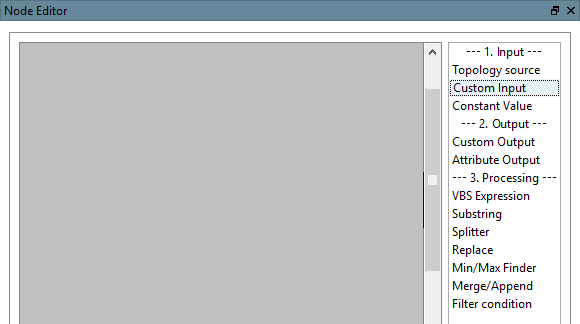

Fonte topologica [Topology source]: È possibile accedere direttamente ad alcune proprietà topologiche nella finestra di dialogo corrispondente.

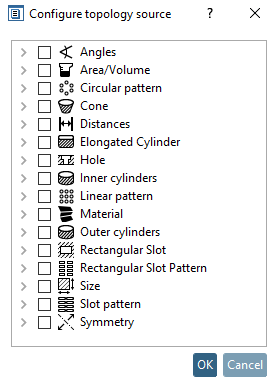

Figura 1.514.  Configurare l' origine della topologia [Topology source]

Ingresso personalizzato:

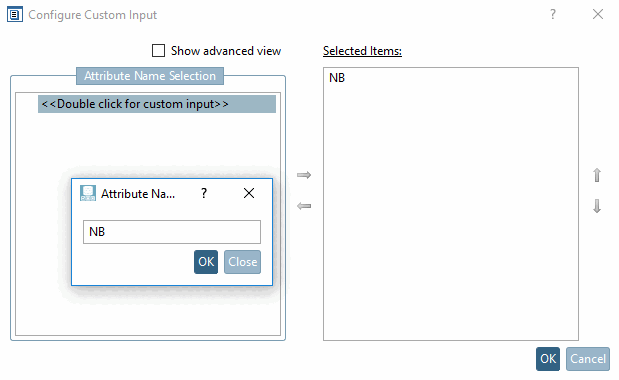

Fare doppio clic sulla voce in corrispondenza di Seleziona nome attributo [Attribute Name Selection] e inserire il nome dell'attributo desiderato nel campo di immissione. Se si conferma con OK, questo viene inserito automaticamente in Elementi selezionati.

Figura 1.515.

L'opzione Mostra vista estesa [Show advanced view] è destinata solo agli esperti.

Nota Se si lavora con l'opzione Mostra vista estesa [Show advanced view], purtroppo è necessario apportare una piccola correzione nella V11 SP4: Aggiungere una parentesi tonda ai valori degli attributi: PWDOMAIN/ProductDTO_1_0::$.Classification[*].AttributeValue[?(@.Name=='NB')].Name

Valore costante [Constant Value]:

Figura 1.516. Configurare il "Valore costante [Constant Value]".

Un piccolo esempio di utilizzo si trova sotto la voce Condizioni del filtro [Filter condition].

Uscita personalizzata:

La finestra di dialogo corrisponde a quella di Input definito dall'utente.

Attributo di uscita [Attribute Output]:

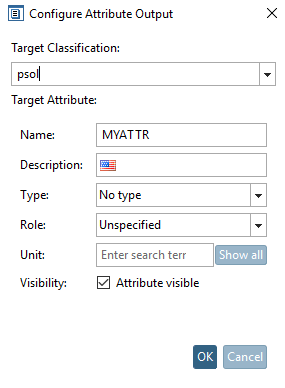

Figura 1.517. Configurare "Attributo di uscita [Attribute Output]".

Impostare la classificazione [Target Classification] e il nome del target [Target Classification]. Le altre impostazioni sono facoltative.

Espressione VBS [VBS Expression]:

È possibile utilizzare qualsiasi espressione complessa.

Semplice esempio con l'opzione Elabora valori singoli [Process single values]: (se l'input è costituito da valori "doppi" (ad esempio per "Valore.Numero", non per "Valore.Testo"), è possibile utilizzare questa opzione).

Figura 1.518. "Configurare "Espressione VBS [VBS Expression]

Elaborare direttamente i dati di input [Process raw input]: In questo caso, l'input sarebbe un contenitore (ad esempio un elenco). (In questo caso, un semplice "+1" non funzionerebbe).

Sottostringa [Substring]:

Nel campo elenco sono presenti le seguenti opzioni:

Esempio: la seguente impostazione può essere utilizzata per filtrare un nome di file da una specifica di percorso.

Figura 1.519. Configurazione di "Substring [Substring]"

Dividere [Splitter]:

Figura 1.520. Configurazione di "Split [Splitter]

Split [Splitter] divide una stringa in singoli elementi utilizzando un separatore.

Se si desidera elaborare tutti gli elementi di un elenco in un nodo, è necessario attivare l'opzione Output di tutti gli elementi come elenco [Output all items as list], altrimenti è possibile passare un elemento specifico dell'elenco utilizzando l'impostazione della porta:

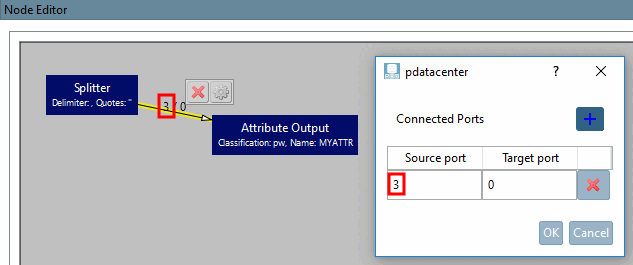

Supponendo di avere la stringa "A,B,C,D,E" e di voler passare "D", si dovrà disattivare l'opzione Emetti tutti gli elementi come elenco [Output all items as list], impostare il separatore "," e impostare la porta di origine nel bordo continuo su 3 (indice del valore; 0 = A, 1 = B, ...). (Le virgolette sono utili se il separatore compare anche nel valore (ad esempio, "'A,A','B,B'").

Figura 1.521.

Sostituire [Replace]:

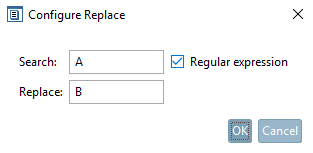

Figura 1.522. Configurare "Sostituire [Replace]"

Cercatore di min/max [Min/Max Finder]:

Figura 1.523. Configurazione di "Min/Max Finder [Min/Max Finder]"

Esempio: Se, ad esempio, viene letto il valore della topologia "Cilindro interno", esso può contenere diversi valori, il che significa che è possibile utilizzare il valore più grande o più piccolo.

Unire/Applicare [Merge/Append]:

Figura 1.524. Configurazione di "Merge/Append [Merge/Append]"

È possibile trovare un piccolo esempio di utilizzo in condizioni di filtro [Filter condition].

Condizione del filtro [Filter condition]:

Regola generale: Input[0] = valore per verificare la condizione, Input[1] = valore che viene passato se la condizione è vera

Figura 1.525. Configurare la "Condizione del filtro [Filter condition]".

Esempio con la condizione di filtro "Non vuoto [Not empty]"

Se la condizione del filtro è soddisfatta (cioè il valore sotto l' ingresso definito dall'utente ) non è vuoto, viene passato il valore costante "mm", che viene poi aggiunto al valore numerico dell' ingresso definito dall'utente mediante il nodo Merge/Append.

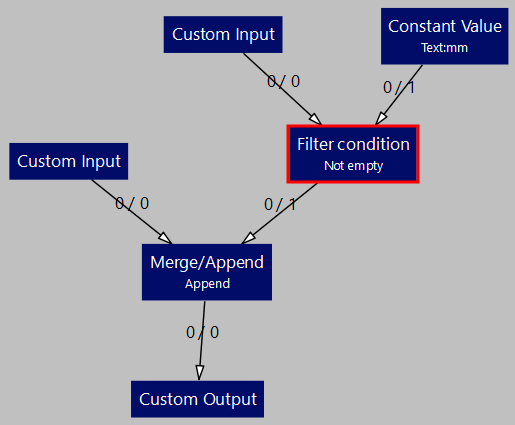

Figura 1.526. Esempio di condizione del filtro
