Esempio 1:

Se non viene inserita alcuna voce nella pagina della scheda Designazione standard [Standard name], il nome viene creato con la designazione standard standard [Standard name] [NB].

Anche questo sarebbe corrispondente:

NB='$NB.'

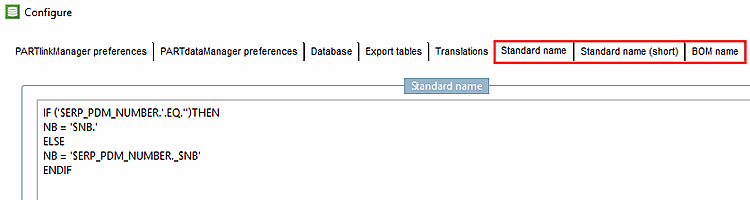

Esempio 2: viene utilizzata una condizione.

Se non è disponibile un numero ERP, viene creato di default l'NB (denominazione standard [Standard name] ), altrimenti viene utilizzato il numero ERP.

ERP_PDM_NUMBER garantisce l'unicità, mentre la denominazione standard prevede una parte "parlante" nel nome del file.

IF ('$ERP_PDM_NUMBER.'.EQ.'')THEN
NB = '$NB.'
ELSE
NB = '$ERP_PDM_NUMBER._$NB'
ENDIF

Esempio 3:

Se esistono resistenze, superfici, ecc. diverse per parti geometricamente identiche, è possibile tenerne conto nella denominazione.

es: Formazione del nome del file da NB e materiale.

NB=('$NB._$MAT_NAME.')

Se le opzioni fornite dalla modifica della tabella di progetto non sono sufficienti, si può ricorrere all'integrazione di script vbs esterni.

Lo script esterno viene chiamato con NB=TSCRIPT('nb.ruletable','$CALCED_ROW.','$NB.').

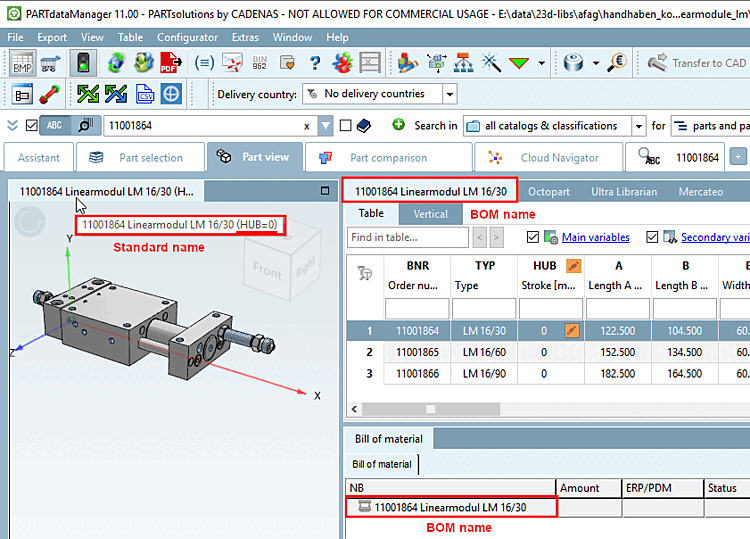

Le registrazioni vengono effettuate con designazione standard [Standard name], designazione standard (breve) [Standard name (short)] o designazione della lista dei pezzi [BOM name].

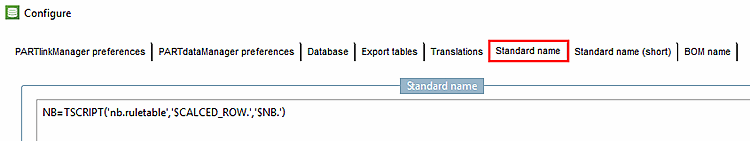

Figura 4.671. Chiamata di script

Un esempio di script "nb.ruletable" potrebbe assomigliare a questo. In questo esempio, la funzione chiamata si chiama "ruletable".

function ruletable(table,calced_row,orgNB)
  result=""
  mmrow=cint(calced_row)
  if mmrow >= 0 then
     tmp=table.NN
     normbezeichnung=table.rows.item(mmrow).resolvevariables("$NB.",0)

'0.************************************************
    pos=Instr(1,normbezeichnung,"DIN")
    if pos = 1 then
       result=tmp+"_"+table.rows.item(mmrow).resolvevariables("$NENN.$MAT_NAME.",0)
    end if

'1.************************************************
    if tmp="DIN 912" then
       result="ISO4762abcd"+"_"+table.rows.item(mmrow).resolvevariables
       ("$NENN.$MAT_NAME.",0)
    end if

'2.************************************************
    if tmp="DIN 2448" then
       result="DIN 2448"+"_"+table.rows.item(mmrow).resolvevariables
       ("$D._$S._$L.___$MAT_NAME.",0)
    end if

'3.************************************************
    if tmp="DIN 2576" then
       result=tmp+"_"+table.rows.item(mmrow).resolvevariables
       ("$NENN._$D1.$MAT_NAME.",0)
    end if

'4.************************************************
    pos=Instr(1,normbezeichnung,"FAG")
    if pos >= 1 then
       result=table.rows.item(mmrow).resolvevariables("$NB.",0)
    end if

'5.************************************************
    pos=Instr(1,normbezeichnung,"EO EL L-Verschraubung mit Dichtkegel")
    if pos >= 1 then
       result=table.rows.item(mmrow).resolvevariables("$ERP_PDM_NUMBER.",0)+
       "-EL"+table.rows.item(mmrow).resolvevariables("$ROHR.$S.",0)
    end if

'6.************************************************
       if tmp="DIN 7993-B 2" then
       result=table.rows.item(mmrow).resolvevariables("$ERP_PDM_NUMBER.",0)+
       "-A"+table.rows.item(mmrow).resolvevariables("$D1.",0)+"---DIN7993"
    end if

' *************************************************

    if result="" then
      result=orgNB
    end if

  end if
  ruletable=result
end function

	Nota
	Per i file vbs autocreati è necessaria una licenza speciale. È possibile utilizzare lo script nb.vbs solo se si inserisce la chiave NBMODULE nel file di configurazione plinkcommon.cfg nel blocco Common di PARTadmin e la si imposta sul valore nb .

Se la denominazione standard è inclusa nella regola di denominazione, può anche essere adattata al progetto specifico.

Vedere Sezione 4.25.8.2.7.1, “Modifica della designazione standard legata al progetto ”.

Per definire il nome standard [Standard name] e quindi il nome del file CAD, è possibile utilizzare le condizioni IF, la sintassi Fortran, le costanti e le variabili ERP (chiamate con '$Variablenname.') per creare il nome:

Sintassi Fortran :
