Beispiel 1:

Erfolgt kein Eintrag auf der Registerseite Normbezeichnung [Standard name], wird der Name mit der Standard-Normbezeichnung [Standard name] [NB] gebildet.

Das wäre entsprechend zu:

NB='$NB.'

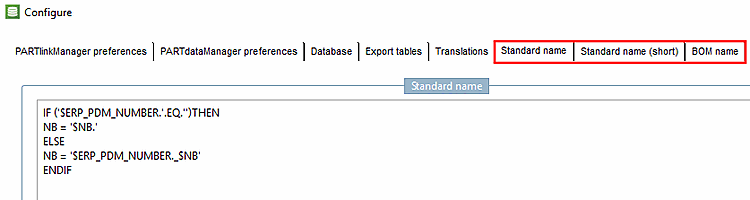

Beispiel 2: Es wird mit einer Bedingung gearbeitet.

Wenn keine ERP-Nummer vorhanden ist, dann wird der NB (Normbezeichnung [Standard name]) standardmäßig gebildet. Ansonsten wird die ERP-Nummer verwendet.

Mittels ERP_PDM_NUMBER ist Eindeutigkeit gewährleistet, die Normbezeichnung liefert einen "sprechenden" Anteil im Dateinamen.

IF ('$ERP_PDM_NUMBER.'.EQ.'')THEN
NB = '$NB.'
ELSE
NB = '$ERP_PDM_NUMBER._$NB'
ENDIF

Beispiel 3:

Gibt es verschiedene Festigkeiten, Oberflächen, etc. für geometrisch identische Teile, so kann dies in der Namensbildung berücksichtigt werden.

z.B.: Bildung des Datei-Namen aus NB und Material.

NB=('$NB._$MAT_NAME.')

Sollten die Möglichkeiten mittels Editieren der Projekttabelle nicht ausreichen, nutzen Sie die Einbindung externer vbs-Skripte.

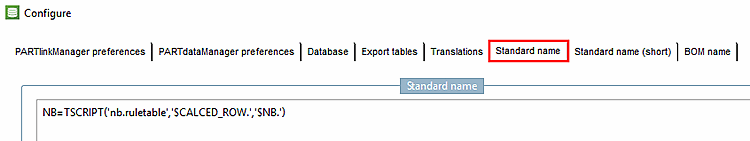

Der Aufruf des externen Skriptes erfolgt mittels NB=TSCRIPT('nb.ruletable','$CALCED_ROW.','$NB.').

Die Einträge erfolgen unter Normbezeichnung [Standard name], Normbezeichnung (kurz) [Standard name (short)] oder Stücklistenbezeichnung [BOM name].

Skript-Aufruf

Ein beispielhaftes Skript "nb.ruletable" könnte wie folgt aussehen. Die aufgerufene Funktion heißt hier im Beispiel "ruletable".

function ruletable(table,calced_row,orgNB)
  result=""
  mmrow=cint(calced_row)
  if mmrow >= 0 then
     tmp=table.NN
     normbezeichnung=table.rows.item(mmrow).resolvevariables("$NB.",0)

'0.************************************************
    pos=Instr(1,normbezeichnung,"DIN")
    if pos = 1 then
       result=tmp+"_"+table.rows.item(mmrow).resolvevariables("$NENN.$MAT_NAME.",0)
    end if

'1.************************************************
    if tmp="DIN 912" then
       result="ISO4762abcd"+"_"+table.rows.item(mmrow).resolvevariables
       ("$NENN.$MAT_NAME.",0)
    end if

'2.************************************************
    if tmp="DIN 2448" then
       result="DIN 2448"+"_"+table.rows.item(mmrow).resolvevariables
       ("$D._$S._$L.___$MAT_NAME.",0)
    end if

'3.************************************************
    if tmp="DIN 2576" then
       result=tmp+"_"+table.rows.item(mmrow).resolvevariables
       ("$NENN._$D1.$MAT_NAME.",0)
    end if

'4.************************************************
    pos=Instr(1,normbezeichnung,"FAG")
    if pos >= 1 then
       result=table.rows.item(mmrow).resolvevariables("$NB.",0)
    end if

'5.************************************************
    pos=Instr(1,normbezeichnung,"EO EL L-Verschraubung mit Dichtkegel")
    if pos >= 1 then
       result=table.rows.item(mmrow).resolvevariables("$ERP_PDM_NUMBER.",0)+
       "-EL"+table.rows.item(mmrow).resolvevariables("$ROHR.$S.",0)
    end if

'6.************************************************
       if tmp="DIN 7993-B 2" then
       result=table.rows.item(mmrow).resolvevariables("$ERP_PDM_NUMBER.",0)+
       "-A"+table.rows.item(mmrow).resolvevariables("$D1.",0)+"---DIN7993"
    end if

' *************************************************

    if result="" then
      result=orgNB
    end if

  end if
  ruletable=result
end function

	Hinweis
	Für selbst erstellte vbs-Dateien ist eine spezielle Lizenz erforderlich. Sie können das Skript nb.vbs nur benützen, wenn Sie im PARTadmin in der Konfigurations Datei plinkcommon.cfg im Block Common den Schlüssel NBMODULE einfügen und diesen auf den Wert nb setzen.

Sofern die Normbezeichnung in die Namensregel mit einfließt, kann diese auch projektbezogen angepasst werden.

Siehe Abschnitt 4.24.8.2.7.1, „Normbezeichnung Projekt-bezogen ändern “.

Zur Definition der Normbezeichnung [Standard name] und damit des CAD-Dateinamens können Sie IF-Bedingungen, Fortran-Syntax, Konstanten und ERP-Variablen (Aufruf mit '$Variablenname.') zur Namensbildung verwenden:

Fortran-Syntax :
