7.13.5.7.1.2.  Posizionamento

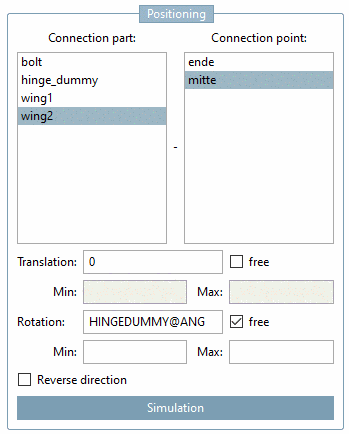

Figura 7.1203.

  • Parte [Connection part] o punto di [Connection point] applicazione [Connection part]:

    Le parti di collegamento possono essere assegnate al punto di connessione attualmente selezionato. Questi due campi vengono utilizzati per selezionare la parte o il relativo punto di connessione. Nell'illustrazione precedente, ad esempio, la parte di collegamento "part2" è assegnata al punto di collegamento "IP1KNUEBELOK".

  • Rotazione [Rotation]: è possibile ruotare il componente attorno a un punto di connessione (tramite dimensione angolare o variabili).

    • Nel campo di immissione Rotazione [Rotation] si definisce la posizione iniziale dell'elemento mobile nel CAD.

    • Utilizzando l'opzione Libera [free], gli elementi dell'assieme trasferiti da PARTdataManager a un sistema CAD possono essere ruotati liberamente attorno all'asse di rotazione.

      Se l'opzione Libera [Free] è attivata, è possibile definire una posizione minima e massima (vedere il punto successivo).

      [Nota]Nota

      La rotazione libera è possibile solo se il collegamento automatico è stato attivato nell' interfaccia di ENTERPRISE 3Dfindit al rispettivo sistema CAD (configurazione in $CADENAS_SETUP/if<cadname>.cfg -> chiave UseAsmMates=Yes)!

    • Le specifiche [Max] min [Min] e max [Max] vengono utilizzate per specificare la restrizione nel sistema CAD. Ad esempio, una leva può muoversi solo all'interno dell'intervallo impostato.

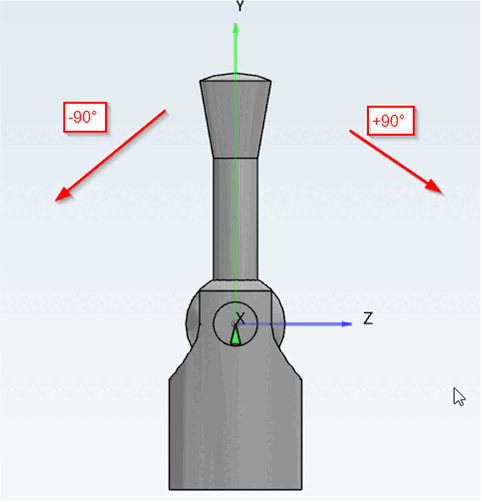

      Leva con posizione iniziale 0° e campo di rotazione da -90° a +90°.

      Figura 7.1204. Leva con posizione iniziale 0° e campo di rotazione da -90° a +90°.

      [Nota]Nota

      Si prega di dare un'occhiata anche all' esempio.

      Visualizzazione nella vista 3D

      I valori minimi e massimi impostati per la traslazione e la rotazione sono visualizzati nella vista 3D.

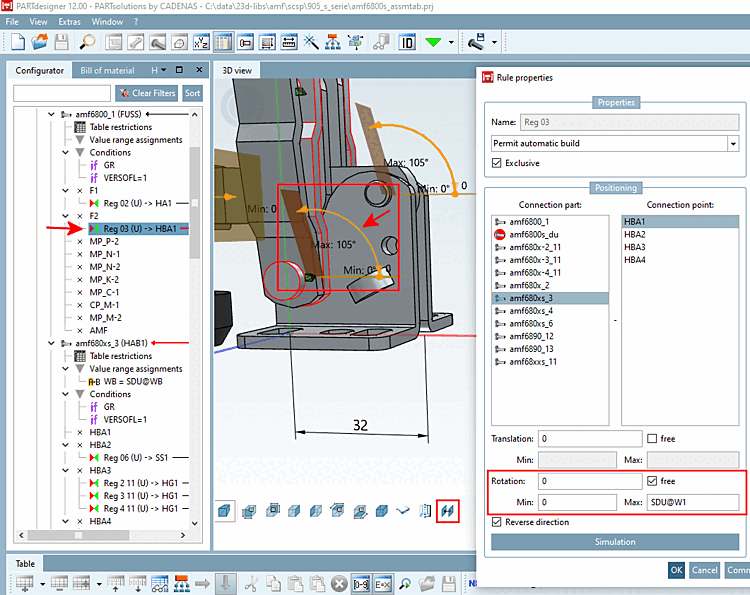

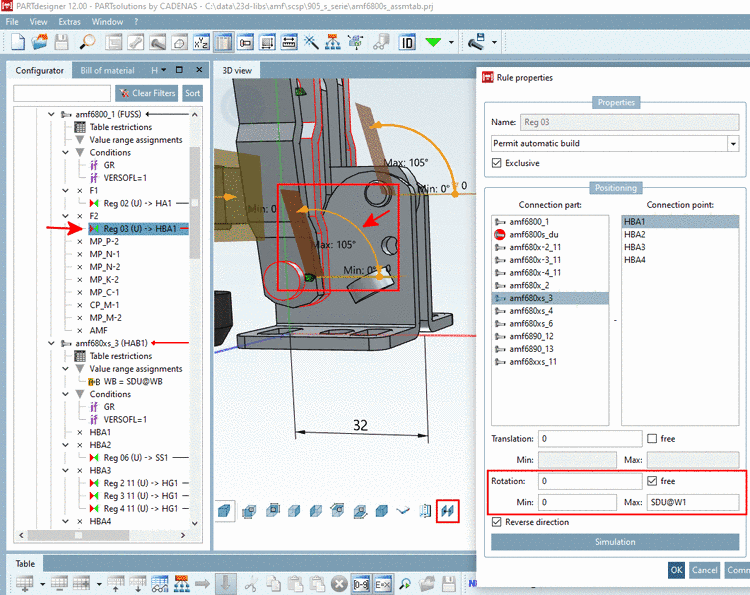

      Esempio con "Rotazione [Rotation]"

      Figura 7.1205. Esempio con "Rotazione [Rotation]"

      La funzione può essere configurata nella barra degli strumenti 3D tramite Limiti di controllo pulsanti Gli annunci [Show rule limits] possono essere attivati o disattivati. Davvero attivato, tutti i limiti di controllo per un gruppo sono Mostrato.

      I valori minimi sono rappresentati da livelli gialli, quelli massimi da livelli rossi. Il rispettivo valore è visualizzato all'interno o accanto ad esso.

      Il valore corrente è rappresentato da un punto arancione (valore accanto) su una linea arancione (traslazione) o un arco (rotazione).

      Se si utilizzano formule, viene visualizzato il valore risolto.

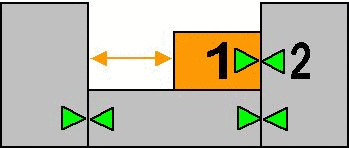

  • Traslazione: distanza tra due punti di connessione (valore o variabile). Nella figura seguente, il profilo (successivamente nel sistema CAD) si sposta alla distanza tra i punti di connessione 1 e 2.

    • Nel campo di immissione Traslazione si definisce la posizione iniziale dell'elemento mobile nel CAD.

    • Utilizzando l'opzione Libera [free], gli elementi dell'assieme trasferiti da PARTdataManager a un sistema CAD possono essere ruotati liberamente attorno all'asse di traslazione.

      Se l'opzione Libera [Free] è attivata, è possibile definire una posizione minima e massima (vedere il punto successivo).

      [Nota]Nota

      La traduzione libera è possibile solo se il collegamento automatico è stato attivato nell' interfaccia di ENTERPRISE 3Dfindit al rispettivo sistema CAD (configurazione in $CADENAS_SETUP/if<cadname>.cfg -> chiave UseAsmMates=Yes)!

    • Le specifiche [Max] min [Min] e max [Max] vengono utilizzate anche per specificare la restrizione nel sistema CAD.

      Figura 7.1206.

      Visualizzazione nella vista 3D

      I valori minimi e massimi impostati per la traslazione e la rotazione sono visualizzati nella vista 3D. Vedere anche sopra, alla voce Rotazione [Rotation].

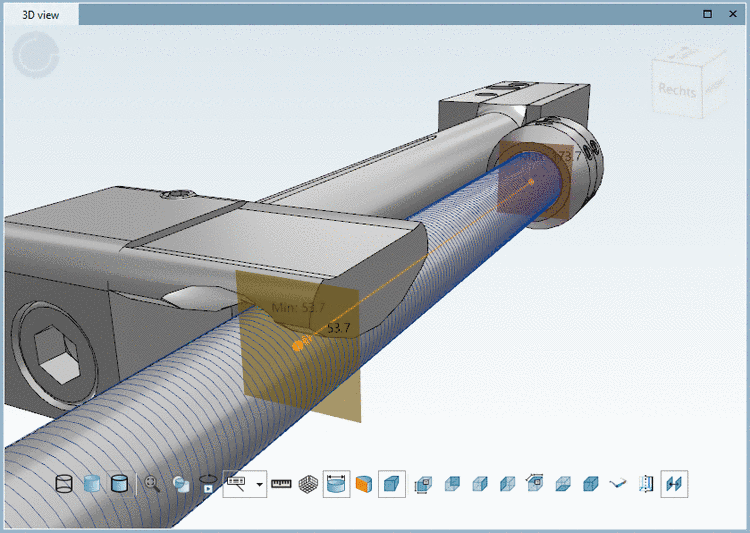

      Esempio "Traduzione [Translation]"

      Figura 7.1207. Esempio "Traduzione [Translation]"

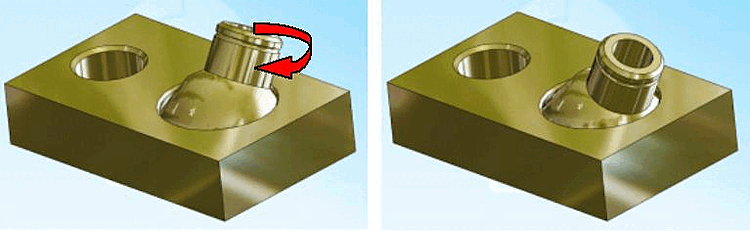

  • Direzione inversa [Reverse direction]: Il componente viene ruotato di un angolo di 180 gradi rispetto all' asse Z [Z axis] nel punto di connessione.

    Inversione di direzione: disattivato

    Figura 7.1208. Inversione di direzione: disattivato

    Inversione di direzione: attivata (errata in questo caso specifico)

    Figura 7.1209. Inversione di direzione: attivata (errata in questo caso specifico)

  • Simulazione [Simulation]

    I dettagli si trovano alla voce Sezione 3.6, “Simulazione”.

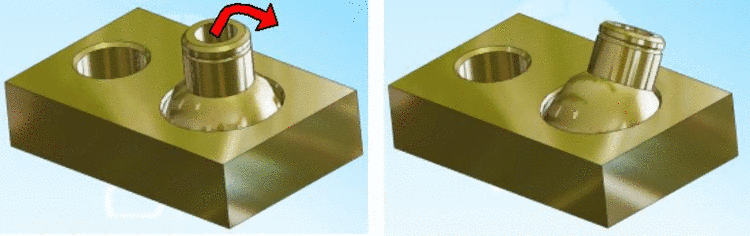

  • Inclinazione [Tilt]: ... consente l'inclinazione su un punto di fissaggio.

    [Nota]Nota

    Dalla V11, viene visualizzato solo per i vecchi assiemi che hanno già utilizzato la funzione. Non dovrebbe essere più utilizzato per i nuovi sistemi.

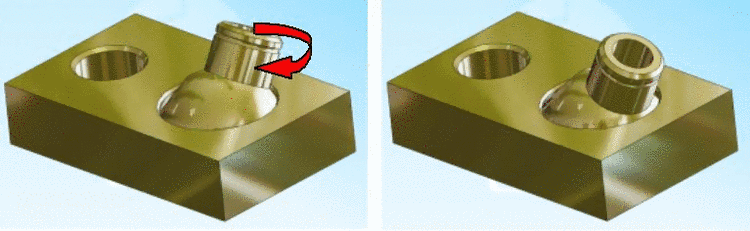

  • Pivotante [Swivel] ... consente di ruotare in posizione inclinata.

    [Nota]Nota

    Dalla V11, viene visualizzato solo per i vecchi assiemi che hanno già utilizzato la funzione. Non dovrebbe essere più utilizzato per i nuovi sistemi.
