3.3.3.7. Vari casi d'uso

3.3.3.7.3. Creare un documento da una riga vuota (senza numero ERP) - Assegnazione manuale del materiale SAP in PSOL

Sarà un documento viene creato da una riga vuota (in CAD e in SAP ECTR, che è il caso standard). La voce LinkDB viene creata solo quando la parte ha un numero materiale. Il legame tra il materiale SAP e il Il record LinkDB viene utilizzando il pulsante Collegamento del master materiale esistente (nuovo) fatto.

Prerequisiti

Attivare l'assegnazione di un timestamp ERP_PDM_NUMBER. Vedere Sezione 4.12.1, “Creazione di numeri ERP ”.

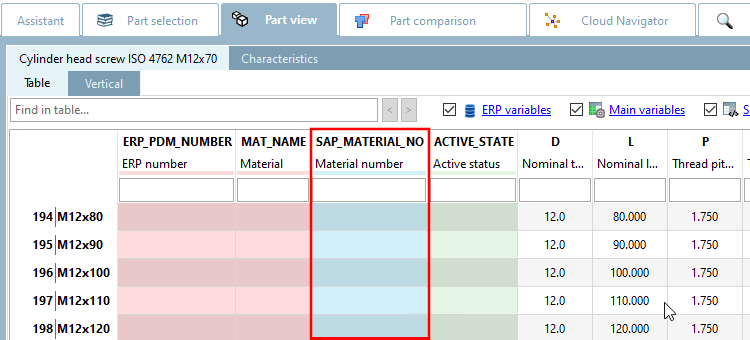

Creare una colonna per il numero di materiale SAP nel LinkDB e renderla visibile per PARTdataManager. Per ulteriori informazioni, vedere Sezione 4.3, “Aggiungere/rimuovere colonne del database ”.

Figura 3.158.

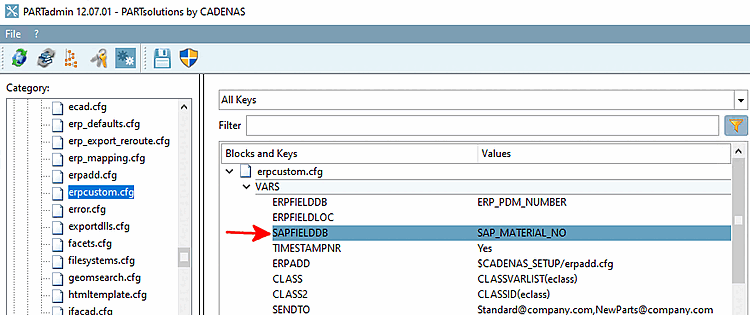

In erpcustom.cfg, nel blocco VARS la chiave SAPFIELDDB e impostata come valore Il nome della colonna per il numero del materiale.

Figura 3.159.

Flusso di lavoro

Esportare una riga vuota (senza ERP_PDM_NUMBER).

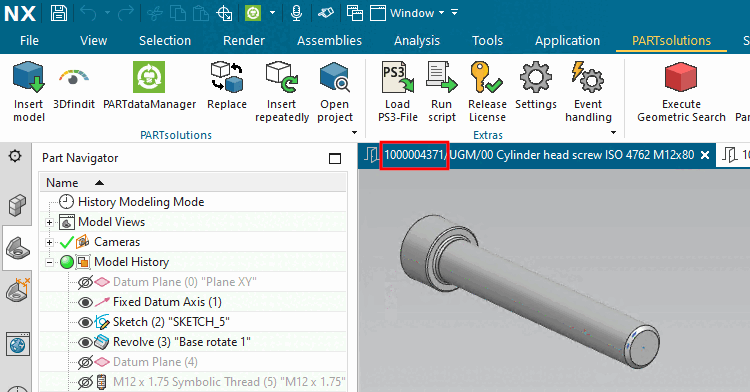

-> Il nome del file visualizzato in CAD contiene l'ID del documento (SAP_DOCID).

Figura 3.160.
Passare a SAP ECTR.

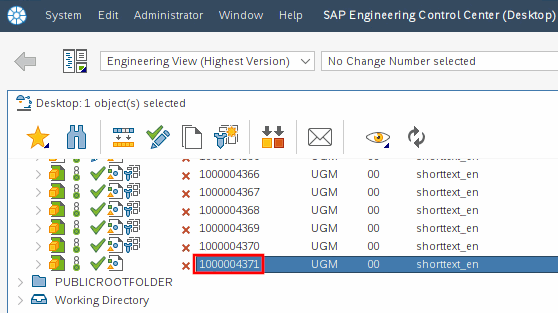

-> Il documento viene creato con un ID documento in SAP ECTR (standard).
-> Il documento è stato creato senza materiale.

Figura 3.161.

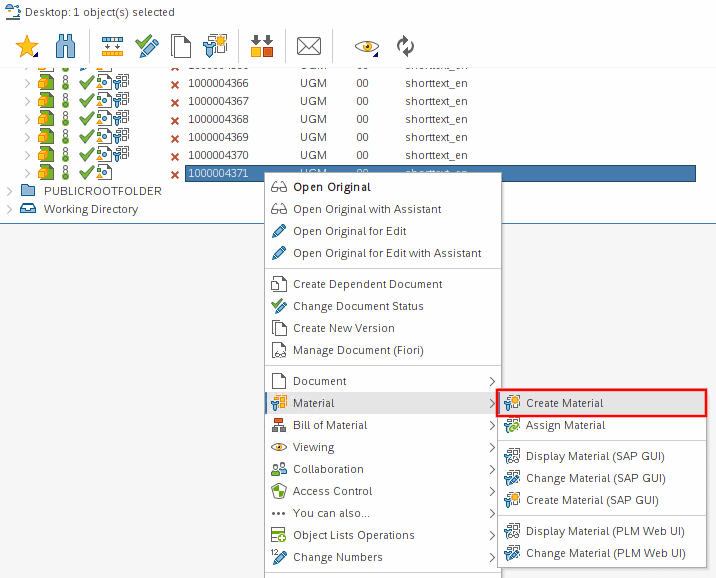

Assegnare un numero di materiale alla parte creata in ECTR.

Figura 3.162.

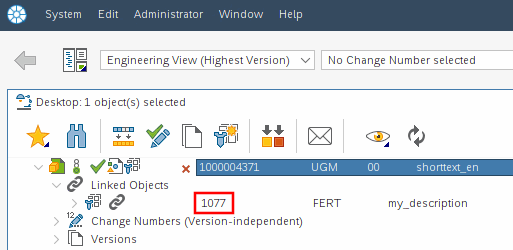

-> Il materiale è stato creato.

Figura 3.163.
Passare nuovamente a PARTdataManager.
Assegna la riga esportata alla riga esportata tramite il pulsante Collegamento di un master materiale esistente (nuovo) Numero materiale SAP.

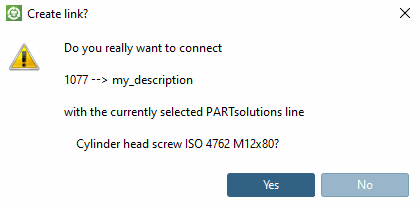

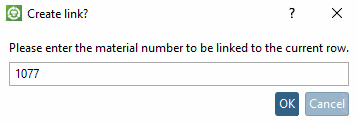

-> Si apre la finestra di dialogo Crea collegamento? [Create link?]

Figura 3.164.
Confermare con OK.
-> Appare una richiesta di conferma.

Figura 3.165.

Confermare con Sì.

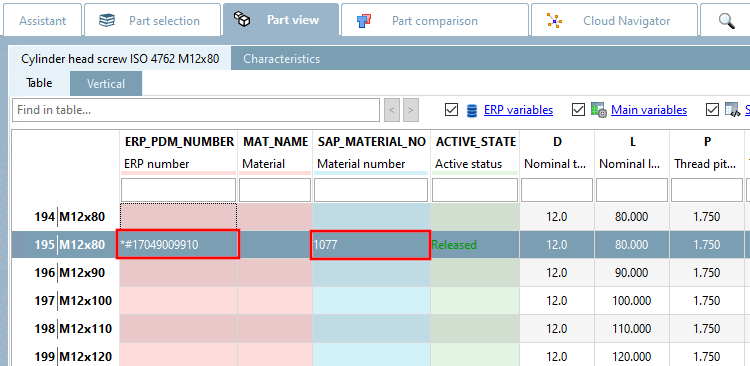

-> Viene creato un record di dati LinkDB.

-> I documenti esistenti (PLMTABLE2) sono collegati al materiale in SAP.

-> La colonna ERP_PDM_NUMBER riceve una voce per ogni timestamp.

-> La colonna SAP_MATERIAL_NO contiene il numero di materiale SAP.

Figura 3.166.

	Nota
	Mappatura dei rendimenti per DOCID non funziona in questo caso, perché un ERP_PDM_NUMBER dovrebbe esistere, ma che sarà solo di Collegamento di un master di materiale esistente (nuovo) viene creato.

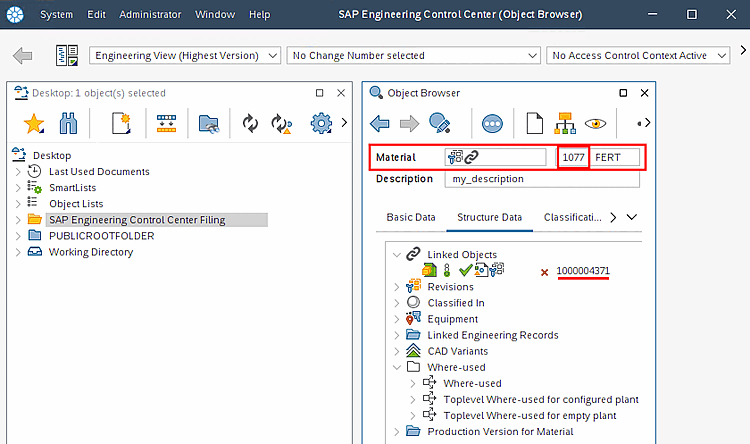

Apri dalla riga selezionata utilizzando Master dei materiali in SAP ECTR Visualizzare [Display material data in SAP ECTR] il materiale in SAP ECTR per la visualizzazione nell'oggetto Browser.

Figura 3.167. Materiale nel Browser oggetti
