3.3.3.7. Verschiedene Anwendungsfälle

3.3.3.7.3. Dokument aus leerer Zeile erzeugen (ohne ERP-Nummer) - Manuelle Zuweisung des SAP-Materials in PSOL

Es wird ein Dokument aus leerer Zeile erzeugt (im CAD und in SAP ECTR, was der Standard-Fall ist). Der LinkDB-Eintrag wird erst erzeugt, wenn dem Teil eine Materialnummer zugewiesen wird. Die Verknüpfung zwischen SAP-Material und LinkDB-Datensatz wird per Button Linking existing material master (new) hergestellt.

Voraussetzungen

Aktivieren Sie die Vergabe einer Timestamp ERP_PDM_NUMBER. Siehe Abschnitt 4.12.1, „Anlegen von ERP-Nummern “.

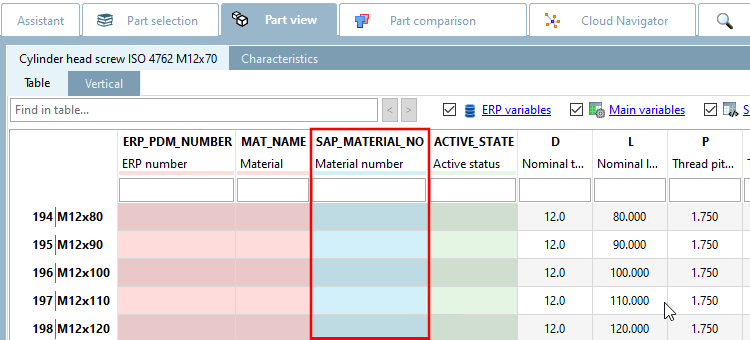

Legen Sie in der LinkDB eine Spalte für die SAP-Materialnummer an und stellen Sie diese sichtbar für PARTdataManager. Für Details siehe Abschnitt 4.3, „Datenbankspalten hinzufügen / entfernen “.

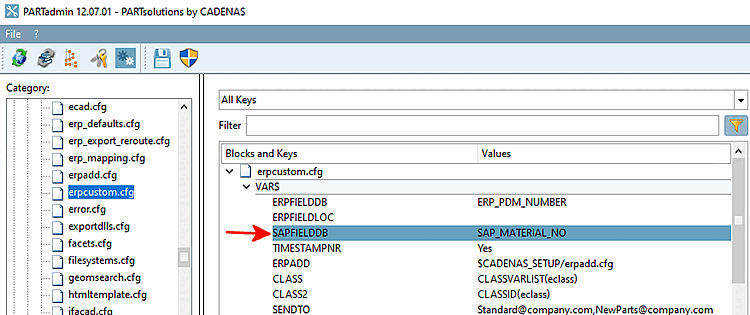

Aktivieren Sie in erpcustom.cfg, im Block VARS den Schlüssel SAPFIELDDB und setzen Sie als Wert den Spaltennamen für die Materialnummer.

Workflow

Exportieren Sie eine leere Zeile (ohne ERP_PDM_NUMBER).

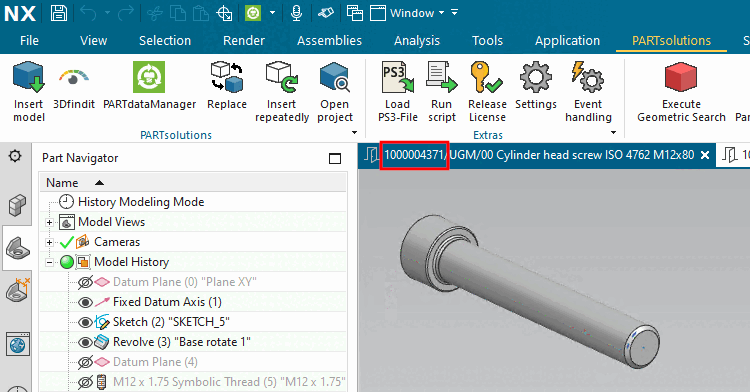

-> Der im CAD angezeigte Dateiname enthält die Dokumenten-ID (SAP_DOCID).
Wechseln Sie zu SAP ECTR.

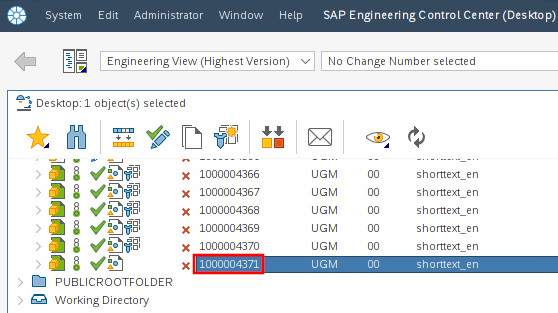

-> Das Dokument wird mit Dokumenten-ID in SAP ECTR angelegt (Standard).
-> Das Dokument wurde ohne Material angelegt.

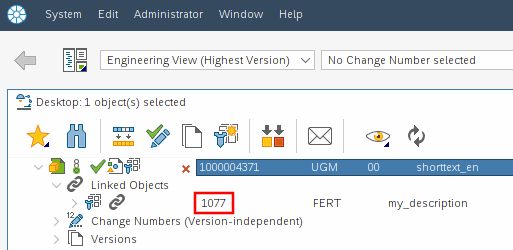

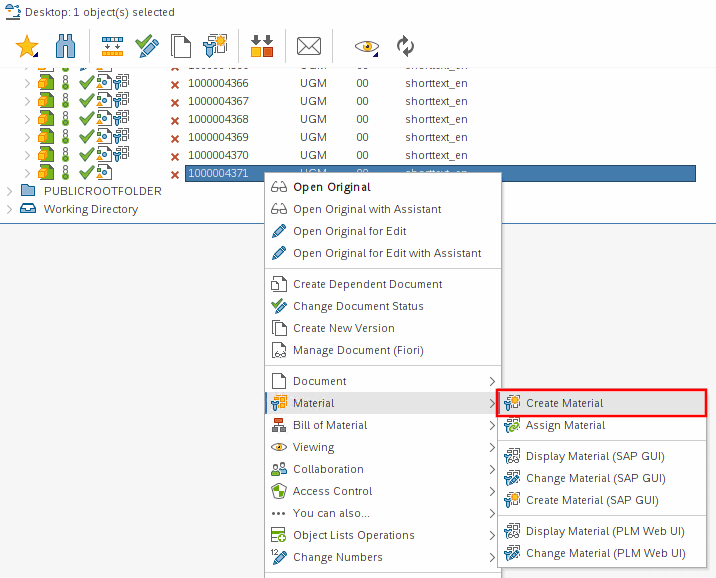

Weisen Sie dem angelegten Teil in ECTR eine Materialnummer zu.

-> Das Material wurde angelegt.
Wechseln Sie zurück zu PARTdataManager.
Weisen Sie der exportierten Zeile via Button Linking existing material master (new) die SAP-Materialnummer zu.

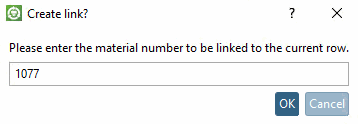

-> Das Dialogfenster Verknüpfung herstellen? [Create link?] wird geöffnet.
Bestätigen Sie mit OK.

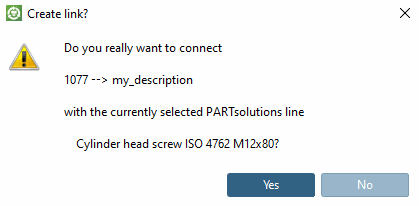

-> Es erscheint eine Sicherheitsabfrage.

Bestätigen Sie mit Yes.

-> Es wird ein LinkDB-Datensatz angelegt.

-> Schon bestehende Dokumente (PLMTABLE2) werden an das Material in SAP verknüpft.

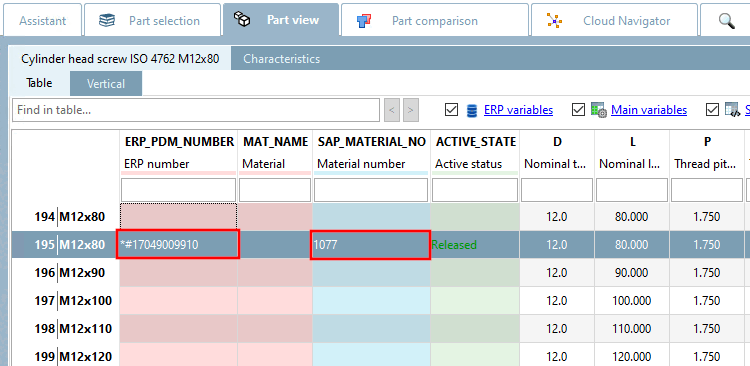

-> Die Spalte ERP_PDM_NUMBER erhält einen Eintrag per Timestamp.

-> Die Spalte SAP_MATERIAL_NO erhält die SAP-Materialnummer.

	Hinweis
	Return Mapping für die DOCID funktioniert in diesem Fall nicht, weil zuvor bereits eine ERP_PDM_NUMBER existieren müsste, die aber erst im Zuge von Linking existing material master (new) angelegt wird.

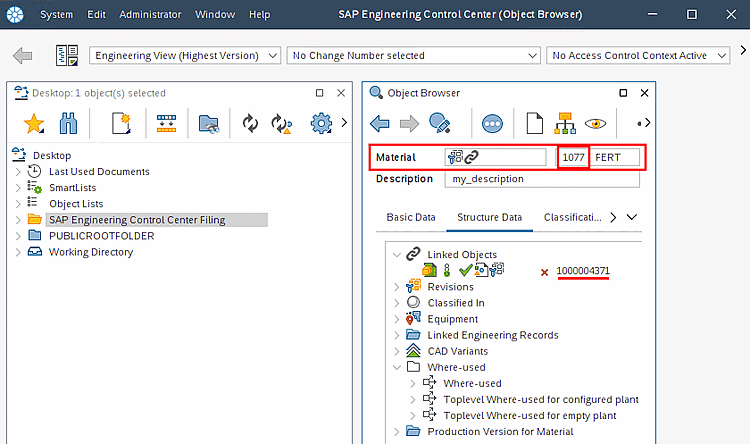

Öffnen Sie aus der selektierten Zeile mittels Materialstamm in SAP ECTR anzeigen [Display material data in SAP ECTR] das Material in SAP ECTR zur Ansicht im Object Browser.

Material im Object Browser
