Funzione matematica in Sketch ^[87]

Se Se si utilizzano solo variabili senza un algoritmo caratteristico, è possibile utilizzare il metodo primo passo lo schizzo con la posizione [Save location] "Solo in geometria [Only in geometry]". Essi riconoscere dal codice colore che le variabili H e L2 nel file 3db sono stati immagazzinati.

Il raggio del cerchio deve essere il doppio dell'altezza del rettangolo. Il calcolo viene eseguito direttamente nello schizzo.

Radius: 2*H

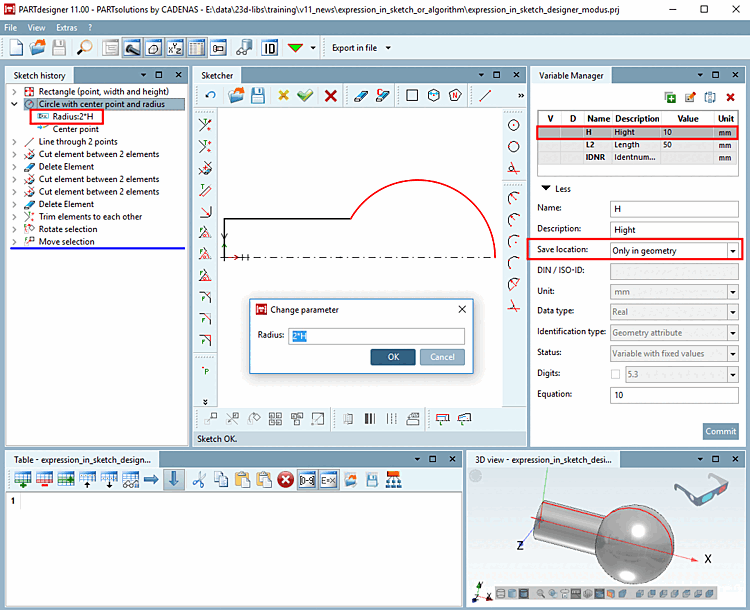

Figura 7.454. Funzione matematica nel disegno

Se necessario, è possibile salvare [Save location] in seguito utilizzando il percorso di memorizzazione "In geometria e tabella [In geometry and table]". È inoltre possibile utilizzare variabili di intervallo di valori [Value range variables] e algoritmi caratteristici [Attribute algorithms] e creare la tabella con la posizione [Save location] di memorizzazione "In geometria [In geometry and table] e tabella".

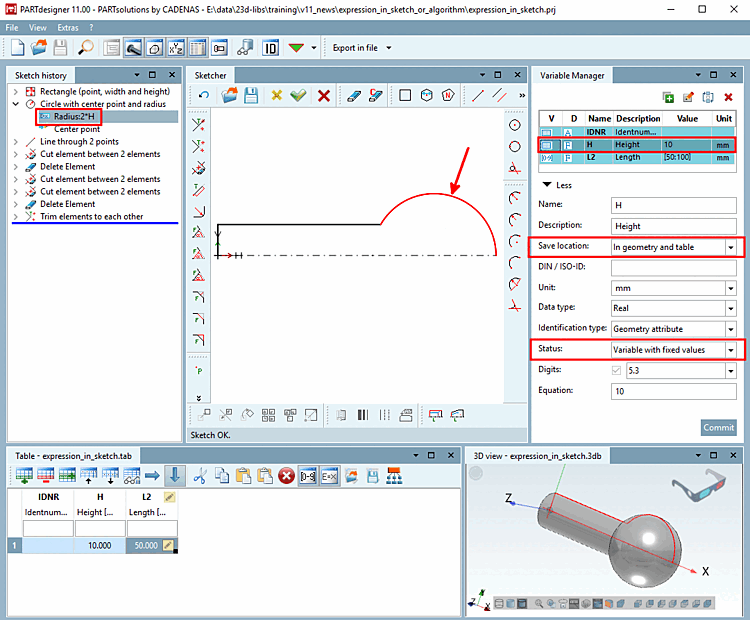

Figura 7.455. Variabili salvate con posizione di memorizzazione [Save location] "In geometria e tabella [In geometry and table]".

Nota Conclusione: con la posizione di memorizzazione [Save location] "Solo nella geometria [Only in geometry]", è possibile accedere facilmente all'oggetto 3D. Questa procedura è ideale per componenti semplici o per scopi dimostrativi.

Funzione matematica nell'algoritmo delle caratteristiche ^[88]

La procedura è diversa se si utilizzano variabili con un algoritmo [Attribute algorithm] caratteristico. Ora verrà mostrata la procedura che utilizza un algoritmo caratteristico per lo stesso componente di cui sopra.

Si inizia creando le variabili con la posizione di memorizzazione [Save location] Solo in tabella [Only in table] o In geometria e tabella [In geometry and table].

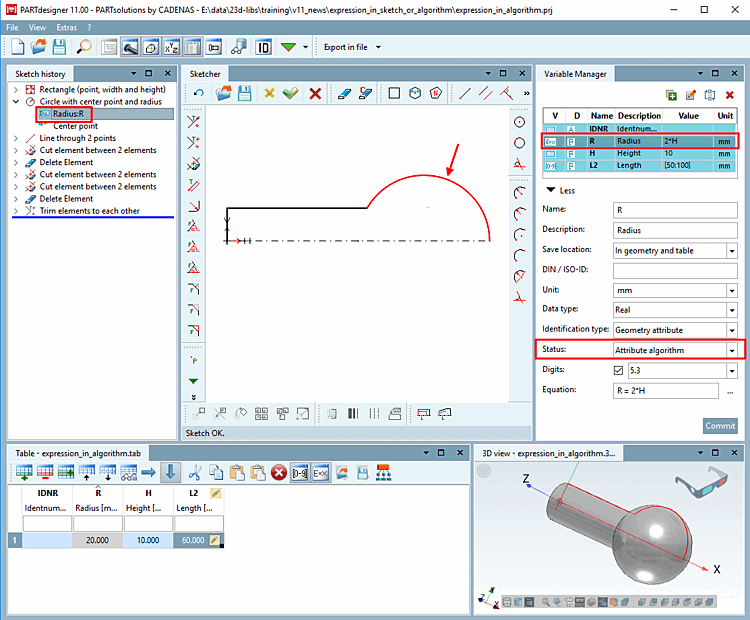

Figura 7.456. Quando si creano le variabili, selezionare l'opzione "Solo nella tabella [Only in table]" o "Nella geometria e nella tabella [In geometry and table]" in "Posizione di memorizzazione [Save location]". Compilare i campi e fare clic su "Applica [Commit]".

Essi riconoscimento dal codice colore in cui sono memorizzate le variabili L2, H e R . Per fissare il tavolo è sufficiente Salvataggio con posizione di archiviazione [Save location] "Solo in tabella [Only in table]". (Codice colore ). I dati vengono memorizzati nel tab/tac.

Tuttavia, se le variabili devono essere utilizzate anche nel modello 3D, devono essere salvate sia nel file 3db che nel file tab/tac. È possibile assicurarsi che siano salvate nel file 3db e nel file tab/tac selezionando una variabile, scegliendo la posizione di memorizzazione [Save location] "In geometria e tabella [In geometry and table]" e facendo clic su Applica [Commit].

Essi riconoscere dal codice colore che le variabili sono memorizzate con la posizione [Save location] "In geometria e tabella [In geometry and table]" Fui.

Per l'operazione matematica R = 2*H (il raggio del cerchio è 2x dell'altezza del rettangolo), la variabile R viene creata con lo stato [Status] "Feature algorithm [Attribute algorithm]".

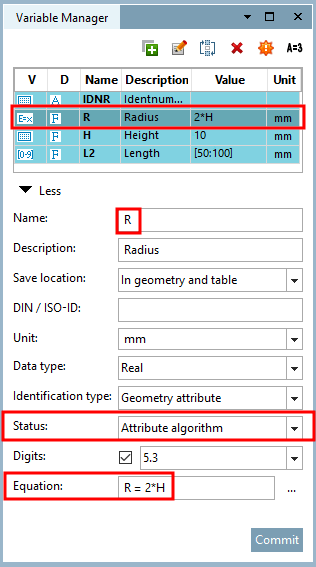

L'algoritmo viene inserito in Formula [Equation] e l'opzione Algoritmo caratteristico [Attribute algorithm] in Stato [Status].

Figura 7.457.

La variabile R può ora essere utilizzata nello schizzo per l'inserimento del parametro del raggio del cerchio.

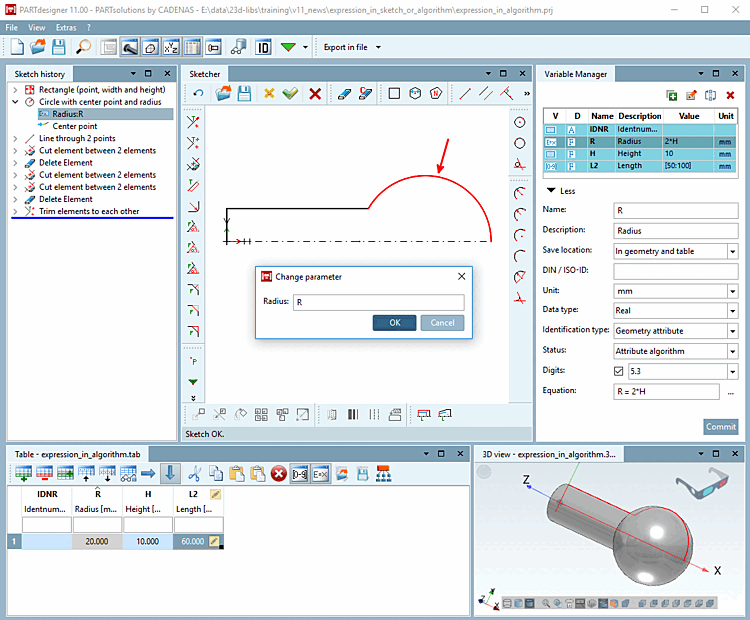

Figura 7.458. Variabile "R" con algoritmo delle caratteristiche [Attribute algorithm]

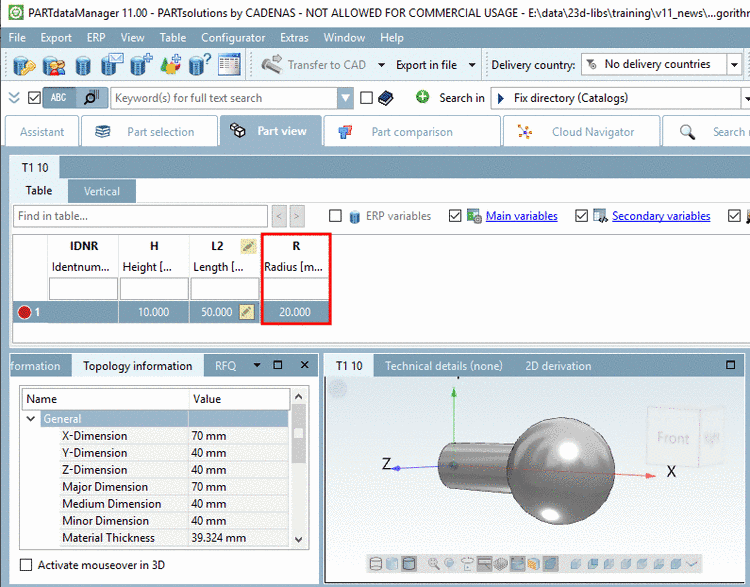

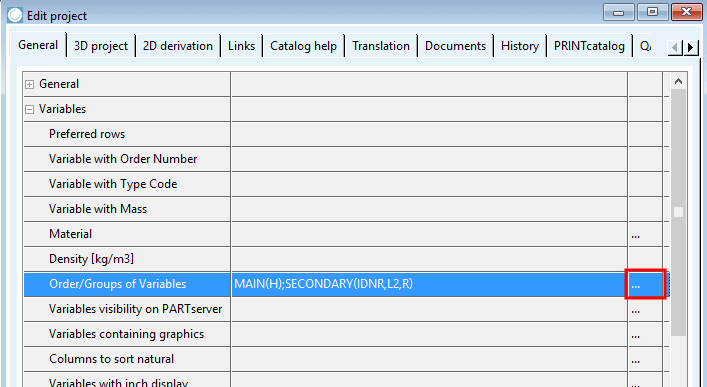

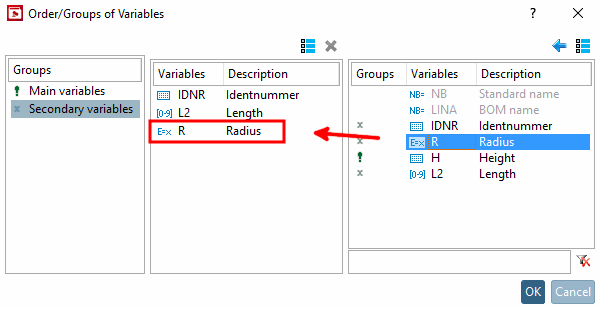

Opzionalmente, la variabile [Variable] R può essere visualizzata con l' algoritmo della caratteristica [Attribute algorithm] memorizzata nel PARTdataManager.
