Nome [Name] (nome della variabile ) (obbligatorio per ogni opzione di posizione di memorizzazione): Inserire il nome della variabile.

Nota Non è consentito l'uso di NB, KT o LINA. Non utilizzate nemmeno le variabili NN, NT, VARIANT, VARSET e VERSION, perché anche queste possono causare problemi. In PARTdesigner è possibile utilizzare formule complesse per determinare le variabili. Per mantenere la chiarezza, i nomi delle variabili [Variable names]devono essere il più possibile brevi . La lunghezza massima di una variabile è di 10 caratteri. Ledieresi(ö,ä,ü) e i caratteri speciali non devono essere utilizzati! Vengono create solo lettere maiuscole. Ciò significa che se nei modelli di variabile è presente la lettera "L" sia in minuscolo che in maiuscolo, è necessario etichettarli come "L1" o "L2", ad esempio! Quando si assegnano i nomi delle variabili, si deve utilizzare lo stesso schema per tutti i cataloghi. Ad esempio, NON utilizzare "L" una volta e "L1" un'altra volta per due prodotti della stessa lunghezza. Questo è particolarmente importante per la ricerca a faccette, tra l'altro, in modo che un filtro variabile possa davvero produrre TUTTI i prodotti rilevanti. Figura 7.443.

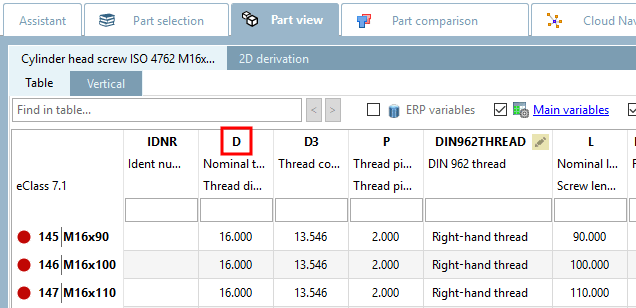

L'abbreviazione inserita in questo campo viene visualizzata nel PARTdataManager nell'intestazione della colonna della tabella.

Figura 7.444.

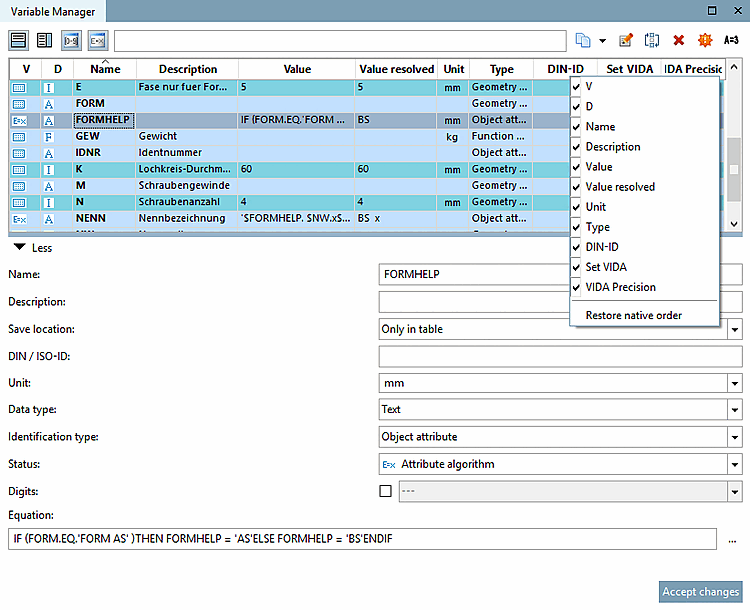

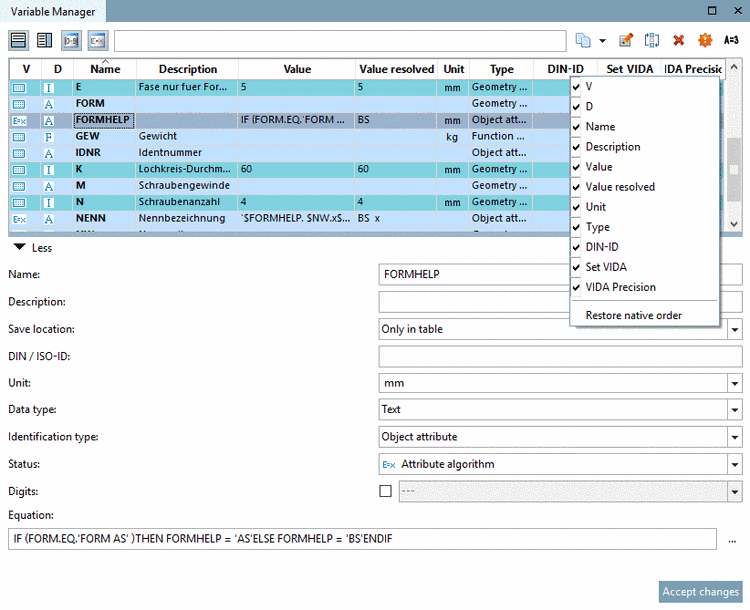

Descrizione [Description] (descrizione della variabile ) (obbligatoria per ogni opzione di luogo di conservazione): Poiché il nome della variabile è limitato a 10 caratteri, è possibile aggiungere un testo descrittivo alla variabile nel campo Descrizione [Description], che ne facilita l'identificazione.

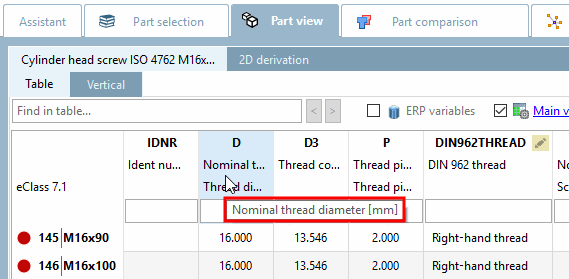

Il contenuto del campo Descrizione [Description] viene visualizzato nel PARTdataManager nei sottotitoli delle colonne della tabella. Se si sposta il mouse sull'intestazione della colonna, il testo completo viene visualizzato nel tooltip. Nell'intestazione della colonna stessa è disponibile solo una larghezza limitata.

Figura 7.445.

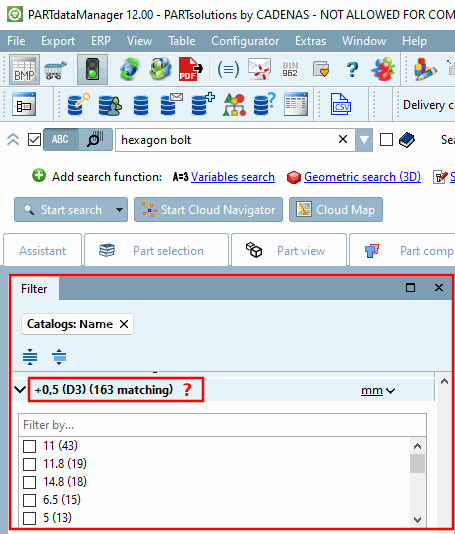

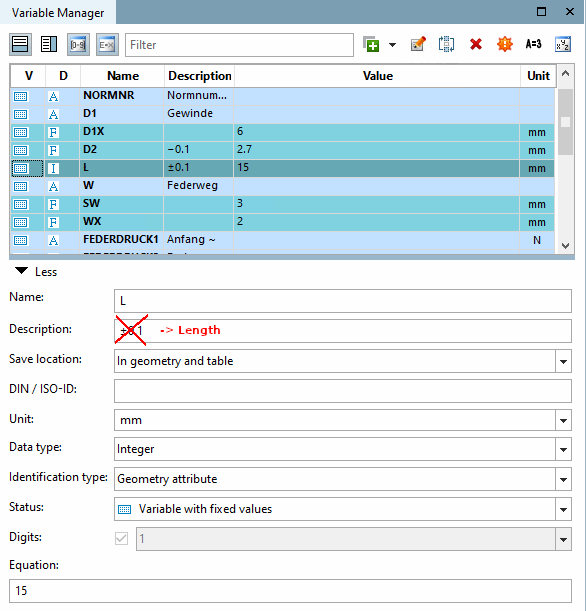

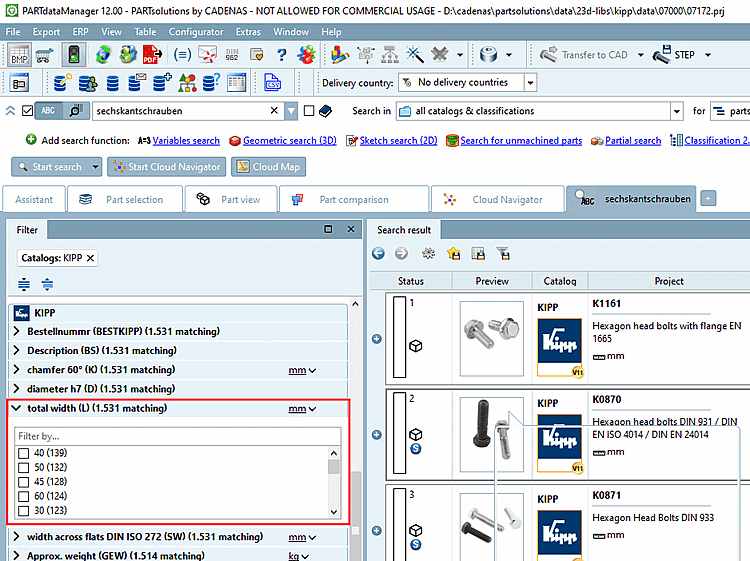

Nota La descrizione deve essere significativa e non deve essere usata impropriamente per trasmettere altre informazioni. Esempio: per una variabile "L", la lunghezza deve essere inserita qui e non, ad esempio, "+/-0,5". Figura 7.446.  Il testo della descrizione viene visualizzato, tra l'altro, anche nella ricerca per sfaccettatura/filtro. In particolare, in questo caso le voci utilizzate in modo improprio non sono utili. Figura 7.447.

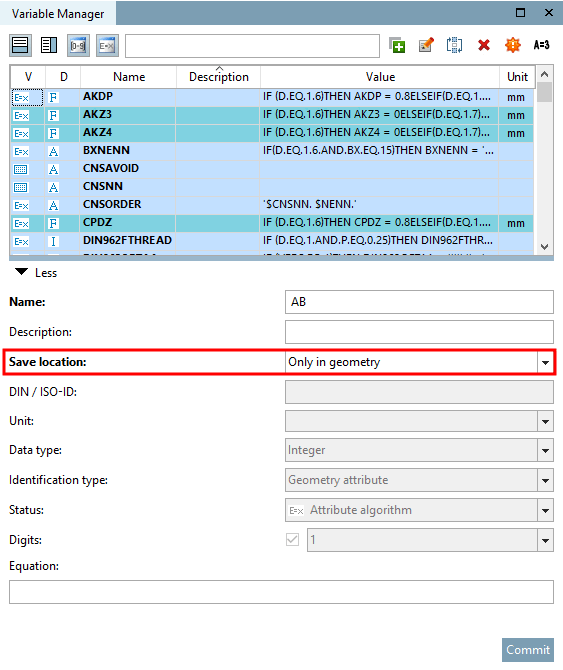

Luogo di stoccaggio [Save location] (deve essere selezionato): Immediatamente riconoscibile dal colore.

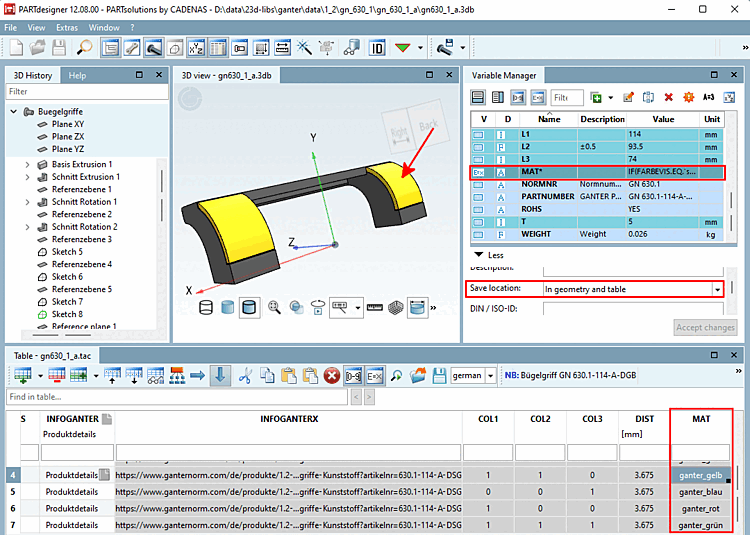

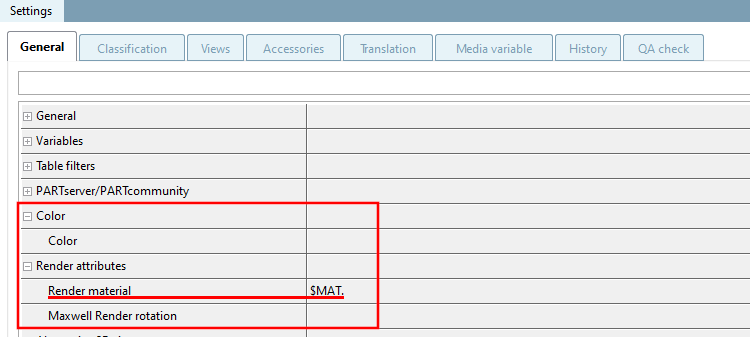

Nota Uso di colori [Color] e materiali per l'intonaco [Render material]: Le variabili che impostano colori o materiali devono causare una modifica della geometria. È quindi essenziale impostare l'opzione In geometria e tabella [In geometry and table]. Figura 7.448. PARTproject: Figura 7.449. Esempio

Nota È possibile modificare la modalità [Mode] in qualsiasi momento selezionando una variabile, cambiando la posizione di memorizzazione [Save location] nel campo dell'elenco e facendo clic su Applica [Commit].

Sezione 7.8.11, “ Posizione di memorizzazione: Solo nella geometria | Solo nella tabella | Nella geometria e nella tabella ”Per informazioni dettagliate sulle varie modalità di memorizzazione [Save location], consultare il sito .

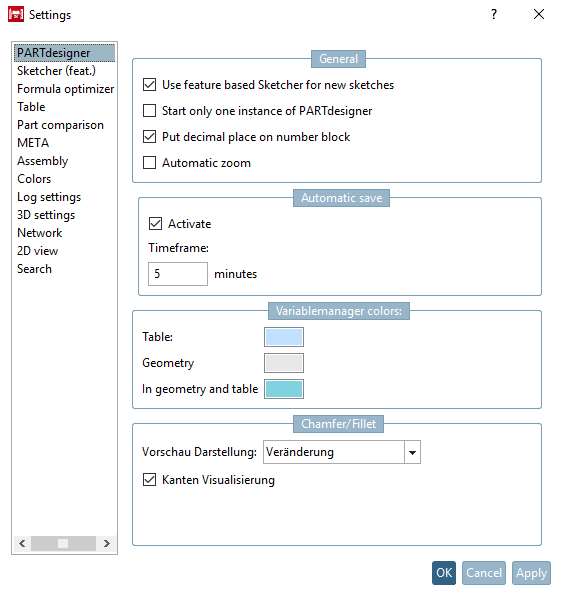

Suggerimento Nel menu Extra-> [Extras] Impostazioni [Settings...]... -> PARTdesigner -> Colori manager variabili è possibile determinare i colori da utilizzare. Figura 7.450.

ID DIN [DIN / ISO-ID] (solo per la posizione [Save location] " Solo nella tabella [Only in table]" o " In Geometria e Tabella [In geometry and table]"):

L'ID DIN contiene la lettera dimensionale della norma dimensionale e/o di prodotto, ad esempio D1 per il diametro nominale [Nominal diameter] di una vite. Le lettere dimensionali, come le lettere greche (alfa), possono anche essere scritte come una parola.

Nota Queste informazioni sono facoltative.

Unità [Unit] (solo se la posizione [Save location] è Solo nella tabella [Only in table]" o " In Geometria e Tabella [In geometry and table]"):

Unità utilizzata di default per questa variabile nello standard. Finché non vengono apportate modifiche, mm appare automaticamente qui.

Il contenuto del campo Unità [Unit] viene trasferito nel sottotitolo della colonna della tabella.

Nota La specificazione è facoltativa. Anche se è impostato il tipo di dati number [Number], non è necessario specificare un'unità.

Tipo di dati [Data type] ( solo per la posizione [Save location] " Solo nella tabella [Only in table]" o " In Geometria e Tabella [In geometry and table]"): Visualizza nella colonna D della tabella.

Nota Quando i numeri fanno parte di numeri d'ordine o numeri di parte, utilizzare Migliore tipo di dati [Data type] testo [Text].

Identificazione del tipo [Identification type] (solo per la posizione di memorizzazione [Save location] "Solo in tabella [Only in table]" o "In geometria e tabella [In geometry and table]"): Visualizzazione nella colonna Tabella dei tipi [Type].

La differenziazione delle caratteristiche in base ai tipi di caratteristiche è particolarmente importante per l'integrazione ERP/PDM!

Sezione 7.8.14, “ Identificazione del tipo ”I dettagli sono disponibili su .

Stato [Status] ( solo tabella [Only in table] Posizione) [Save location] o " In Geometria e Tabella [In geometry and table]"): Visualizza nella colonna V della tabella.

Si distingue tra i seguenti tipi di stato:

Nota Se si utilizza l'algoritmo caratteristico [Attribute algorithm] come stato [Status] o una delle tre opzioni di variabili dell'intervallo di valori [Value range variable] , la variabile/colonna corrispondente può essere impostata nella finestra Mostra tabella per mezzo di algoritmi caratteristici [Show attribute algorithms] dell'icona o intervalli di valori di visualizzazione [Show value range] dell'icona essere visualizzati e nascosti.

Cifre [Digits] (solo per la posizione [Save location] " Solo nella tabella [Only in table]" o " In Geometria e Tabella [In geometry and table]"): Visualizza nella colonna della tabella VIDA Precisione ^[85]

Nota È attivo solo se l'opzione Numero decimale [Decimal number] è stata selezionata in Tipo di dati [Data type].

In questo campo è possibile specificare le cifre decimali visualizzate.

Se in Stato [Status] è stata selezionata l'opzione Algoritmo [Attribute algorithm] caratteristico o un'opzione con variabile di intervallo di valori (Variabile di intervallo di valori [Value range variable], Variabile di intervallo di valori con designazione [Value range variable with naming], Variabile di intervallo di valori con grafica [Value range variable with graphics] ), l'indicazione delle cifre decimali (visualizzata in Precisione VIDA ) è opzionale.^[86]. Con queste opzioni, è possibile attivare o disattivare la specificazione delle cifre decimali utilizzando le caselle di controllo.

Nota Se sono impostate le cifre decimali, la colonna della tabella Set VIDA riporta la voce "true".

Se in Stato [Status] è stata selezionata l'opzione Variabile con valori fissi [Variable with fixed values], la casella di controllo è in grigio e l'indicazione dei decimali è obbligatoria. La colonna Imposta tabella VIDA mostra la voce "true".

Esempio:

5.3

Il display viene visualizzato con 3 cifre decimali. Il 5 viene ignorato.

Formula [Equation] (obbligatoria per ogni opzione di luogo di conservazione [Save location] ): Visualizzare nella colonna della tabella Valore [Value].

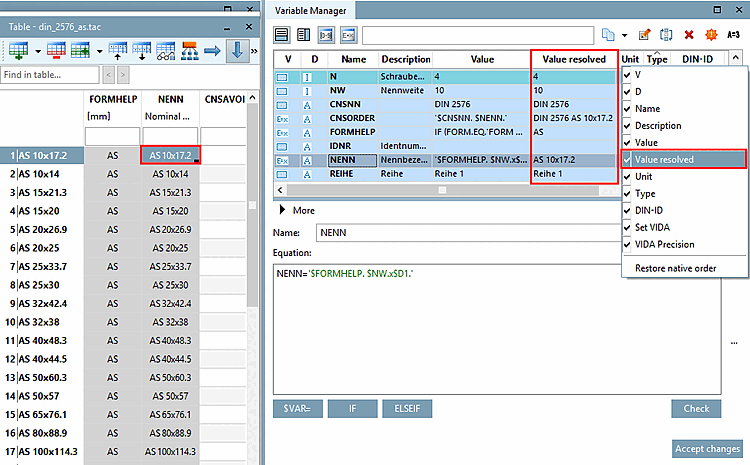

Nota I valori risolti vengono sempre visualizzati nella colonna corrispondente della tabella [Table], mentre i valori non risolti vengono visualizzati nella Gestione variabili [Variable Manager] alla voce Valore [Value]. Tuttavia, è possibile visualizzare la colonna Valore risolto [Value resolved] nel gestore delle variabili [Variable Manager]. Anche qui vengono visualizzati i valori risolti. Figura 7.451.

Inserire il valore della variabile desiderata in Formula [Equation].

Può essere un valore fisso o far dipendere il contenuto da altre variabili (2*D1, D1+D2, ecc.).

Nota Ivalori decimali devono essere scritti con un punto fermo (errato: 6,5 / corretto: 6,5). È possibile utilizzare anche funzioni complesse. Sezione 7.8.12.6, “Funzioni matematiche (algoritmo delle caratteristiche ) ” Vedere .
