1.8.1.2.6. Rotazione piana su asse liberamente definito

Con V12 SP4, un piano può essere ruotato non solo attorno a uno degli assi di base (X/Y/Z), ma attorno a qualsiasi asse definito.

[Nota]Nota

L'opzione è disponibile ufficialmente solo per le versioni future ed è solo una versione di prova interna con la V12 SP4.

  1. Selezionare uno dei piani di base (XY/ZX/YZ) e fare clic sul comando del menu contestuale Inserisci un nuovo piano .... [Insert new plane...]

    Figura 1.331.

  2. In Tipo [Type], selezionare Livello con rotazione [Plane with rotation] nella casella di riepilogo.

    Esempio: il piano di base XY ruota attorno all'asse X e si sposta nella direzione dell'asse Z.

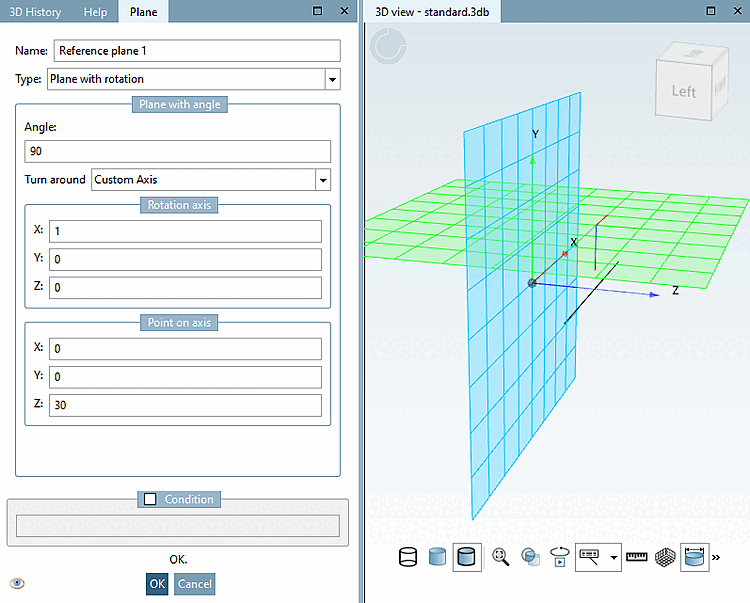

    Figura 1.332. Esempio: il piano di base XY ruota attorno all'asse X e si sposta nella direzione dell'asse Z.

  3. Inserire un numero di gradi alla voce Angolo [Angle].

  4. Selezionare l'opzione Asse personalizzato [Custom Axis] nella casella di riepilogo in Ruota intorno [Turn around].

    L'asse di rotazione è definito da un vettore direzione, che si specifica nell'area di dialogo Asse di rotazione [Rotation axis], e da un punto asse, che si specifica in Punto sull'asse [Point on axis].
