1.8.1.2.6. Ebenenrotation an frei definierter Achse

Mit V12 SP4 kann eine Ebene nicht nur um eine der Basisachsen (X/Y/Z) rotiert werden, sondern um eine beliebig definierte.

[Hinweis]Hinweis

Die Option steht erst für zukünftige Versionen offiziell zur Verfügung und ist mit V12 SP4 nur eine interne Testversion.

  1. Selektieren Sie eine der Basisebenen (XY/ZX/YZ) und klicken Sie auf den Kontextmenübefehl Neue Plane einfügen... [Insert new plane...].

  2. Wählen Sie unter Typ [Type] im Listenfeld Ebene mit Rotation [Plane with rotation].

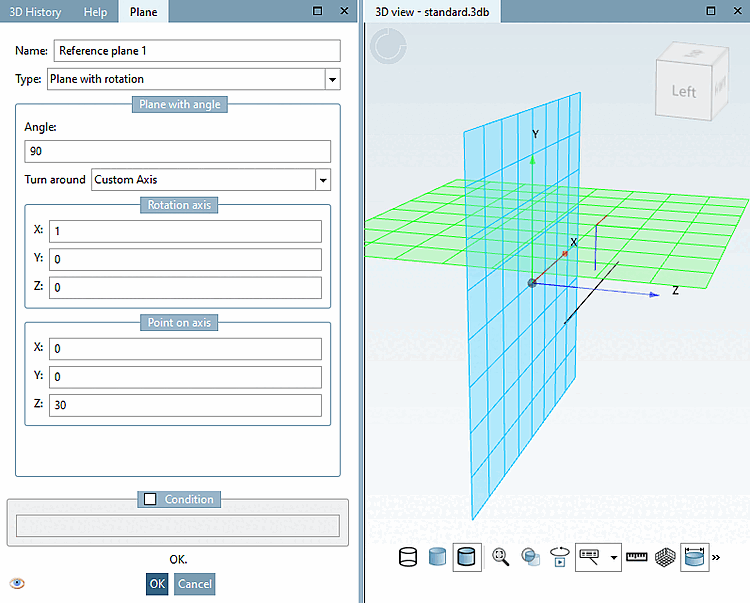

    Beispiel: Basis-Ebene XY rotiert um die X-Achse und verschoben in Richtung Z-Achse

    Beispiel: Basis-Ebene XY rotiert um die X-Achse und verschoben in Richtung Z-Achse

  3. Tragen Sie unter Winkel [Angle] eine Gradzahl ein.

  4. Wählen Sie im Listenfeld unter Drehen um [Turn around] die Option Benutzerdefinierte Achse [Custom Axis] aus.

    Die Rotationsachse wird definiert über einen Richtungsvektor, den Sie im Dialogbereich Rotationsachse [Rotation axis] bestimmen UND einen Achsenpunkt, den Sie unter Punkt auf Achse [Point on axis] bestimmen.
