5.9.2.3.1.  Variabili senza selezione dell'elenco nella tabella verticale

Questa opzione consente di escludere esplicitamente le variabili per la selezione dell'elenco, come gli algoritmi delle caratteristiche o le variabili fisse (ad esempio i pesi, se il filtraggio di tali parametri non ha senso).

È possibile impostare facilmente la selezione dell'elenco per tutte le variabili di un catalogo o di un progetto tramite la gestione delle variabili [Variable Management].

Fare clic con il pulsante destro del mouse su un catalogo o un progetto > Automazione [Automation] > Gestione variabili [Manage variables] per aprire la finestra di dialogo. È possibile selezionare la casella di controllo nella colonna Senza selezione dell'elenco nella tabella verticale [Without list selection in vertical table]. Quando si fa clic su Applica [Apply] e OK, la variabile viene trasferita nel campo Variabili senza selezione dell'elenco nella tabella verticale [Variables without list selection in vertical table] della pagina della scheda Generale [General].

[Nota]Nota

Poiché il nome della riga è molto lungo, la maggior parte di esso è nascosta. È possibile visualizzare l'intero nome sotto forma di tooltip con il passaggio del mouse.

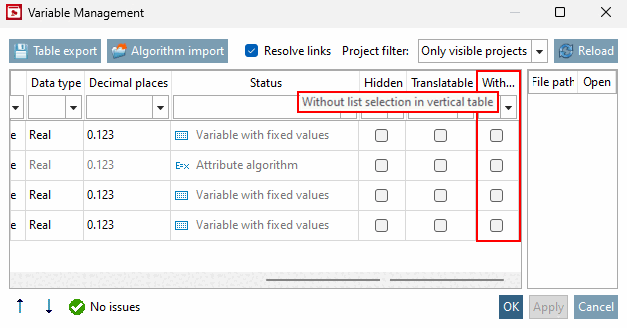

Gestione variabile [Variable Management]

Figura 5.472.  Gestione variabile [Variable Management]

In alternativa, è possibile procedere come segue:

  1. In Impostazioni [Settings]Generale [General]Variabili [Variables]Variabili senza selezione dell'elenco nella tabella verticale [Variables without list selection in vertical table], fare clic sul pulsante Sfoglia .....

    → Si apre la finestra di dialogo Elenco variabili [Variable list].

  2. Attivare la casella di controllo per tutte le variabili desiderate e confermare con OK.

    → La selezione del campo elenco è ora disattivata per le variabili specifiche.

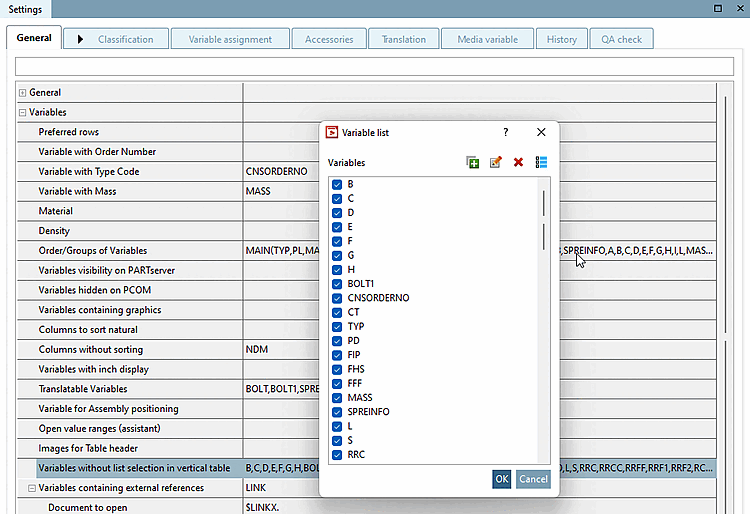

    Variabili senza selezione dell'elenco nella tabella verticale [Variables without list selection in vertical table]

    Figura 5.473.  Variabili senza selezione dell'elenco nella tabella verticale [Variables without list selection in vertical table]

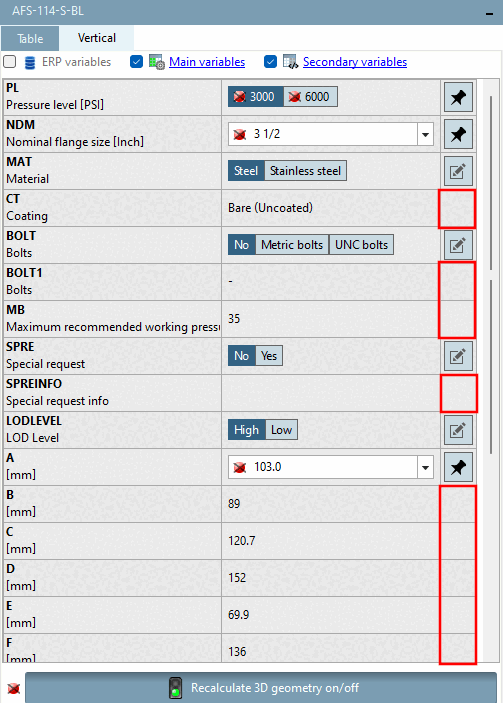

  3. Controllare il risultato in PARTdataManager.

    Nel I pulsanti non vengono più visualizzati variabili in questione. Il filtro non è più possibile.

    PARTdataManager: selezione del campo elenco nascosta

    Figura 5.474. PARTdataManager: selezione del campo elenco nascosta

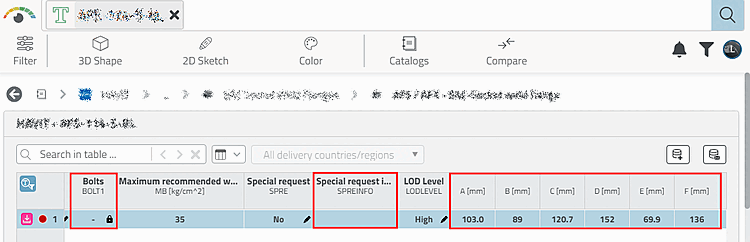

    In 3Dfindit, no Opzione di filtro più offerta. Manca l'icona di modifica .

    3Dfindit: selezione del campo elenco nascosta

    Figura 5.475. 3Dfindit: selezione del campo elenco nascosta

[Nota]Nota

Nella V11, la selezione del campo elenco era sempre disattivata per le variabili calcolate.

[Nota]Nota

Per la chiave di prodotto, in particolare, tenere presente quanto segue:

La selezione del campo dell'elenco riflette solo le chiavi sulla base dei valori attualmente impostati, ma in teoria sarebbe possibile un numero enorme di combinazioni possibili. Confrontare la Sezione 5.12.3.6.10, “Classificazione secondo CNSORDERNO / CNSTYPECODE ”.
