5.9.12. Pagina di registro: Immagine

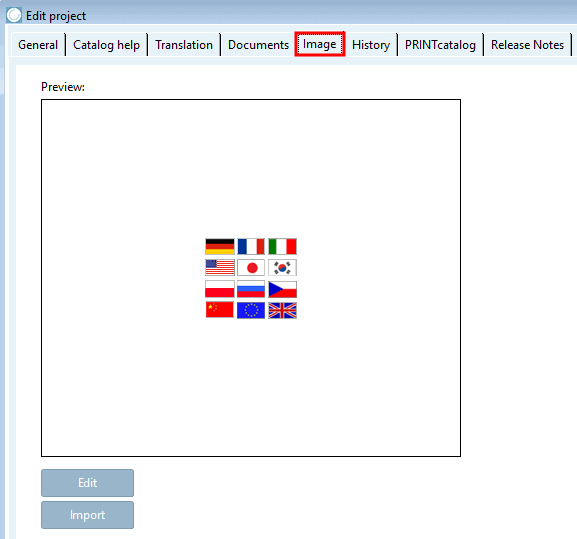

La pagina della scheda Immagine [Image] appare solo a livello di directory.

È possibile memorizzare le immagini per i cataloghi o le directory, che vengono poi visualizzate come simboli di chiamata nel PARTdataManager.

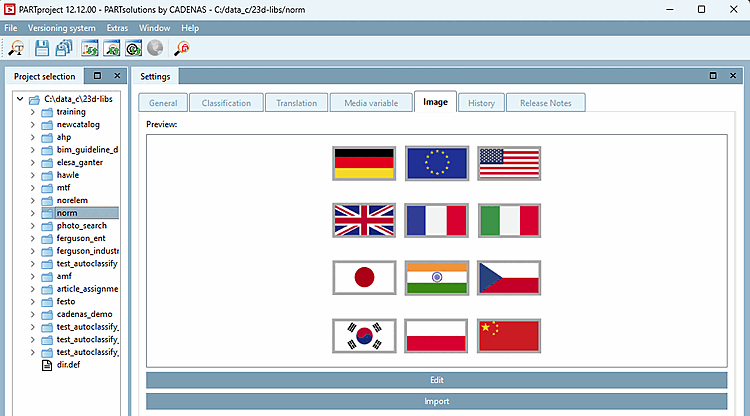

Livello del catalogo

Figura 5.640. Livello del catalogo

[Nota]Nota

L'immagine del catalogo stesso dovrebbe chiamarsi katalog.bmp o katalog.png.

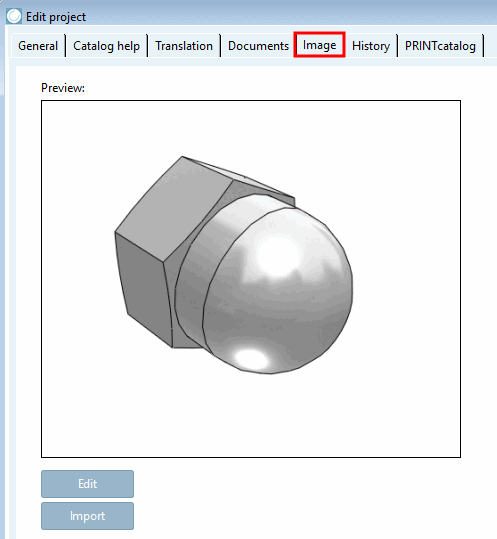

Sottodirectory

Figura 5.641. Sottodirectory

Volete importare un file di immagine?

  1. Selezionate il livello di directory desiderato nella selezione del progetto [Project selection] a sinistra.

  2. Selezionare la scheda Immagine [Image] a destra sotto Modifica progetto [Edit project].

  3. Fare clic su Importa [Import].

    -> Si apre l'Explorer.

  4. Selezionare l'immagine di anteprima desiderata nell'Explorer e confermare con Apri.

    Potrebbe apparire un messaggio: "Si desidera sovrascrivere il file?". Confermare con "Sì".

    -> L'immagine viene visualizzata a destra nell'area di dialogo Anteprima [Preview].

  5. Avviare PARTdataManager da PARTproject utilizzando il comando del menu contestuale Apri con PARTdataManager [Open with PARTdataManager].

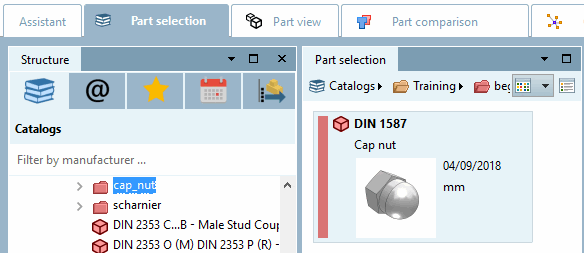

    -> L'immagine di anteprima selezionata viene ora visualizzata nel PARTdataManager.

    Figura 5.642.

Desiderate modificare un'immagine di anteprima?

  1. Selezionate il livello di directory desiderato nella selezione del progetto [Project selection] a sinistra.

  2. Selezionare la scheda Immagine [Image] a destra in Modifica progetto [Edit project].

  3. Fare clic sul pulsante Modifica [Edit].

    ->Viene avviato il programma di grafica impostato tramite le opzioni di Windows per l'estensione del file corrispondente.
