5.9.2.8.4.1.  Materiali di rendering per gli attributi di superficie

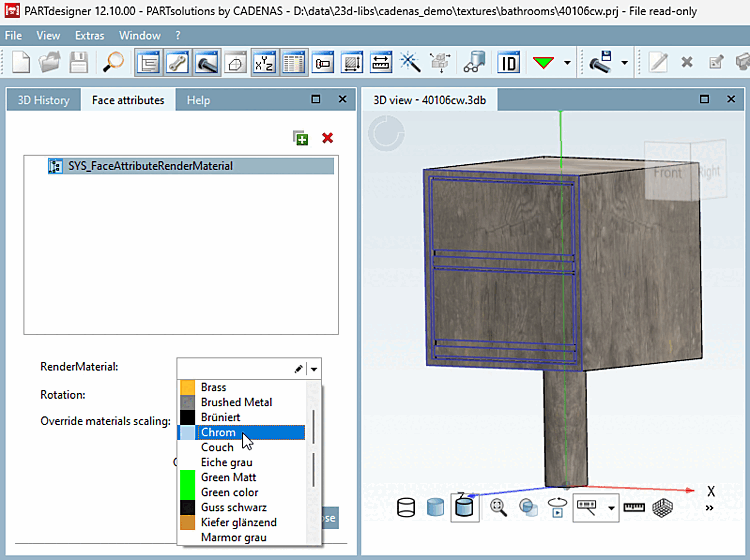

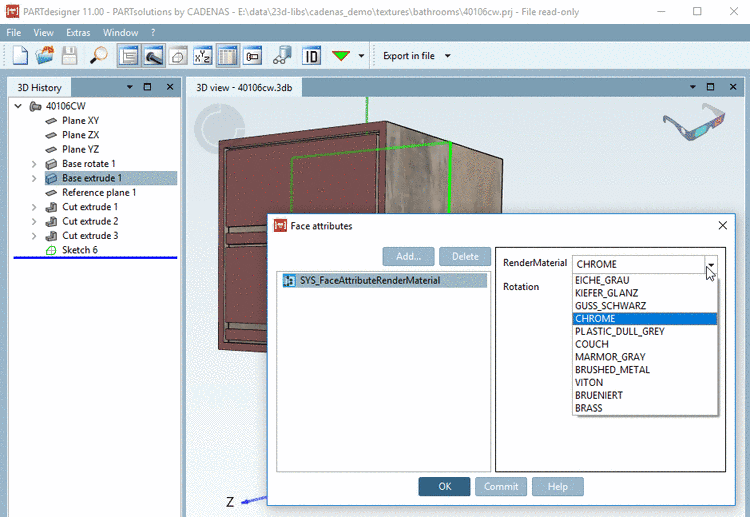

I materiali di rendering [Render materials] creati sono disponibili anche nel PARTdesigner nella finestra di dialogo Attributi delle superfici [Face attributes].

Figura 5.518.

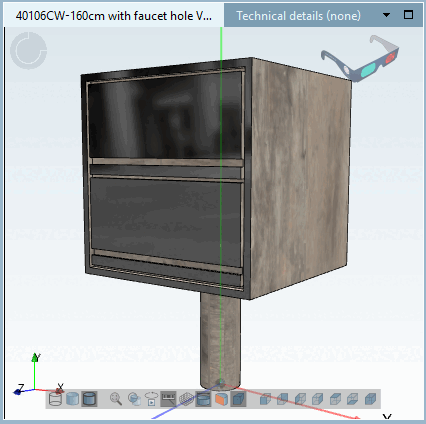

La figura seguente mostra la parte in 3Dfindit / PARTdataManager con la texture sull'intera parte (PARTproject → Edit project → General tab → Render properties [Render attributes] → Render material ) e un'altra texture su una superficie ulteriormente modificata (PARTdesigner → Surface attributes... [Face attributes...] (menu contestuale di una superficie) → RenderMaterial )

Figura 5.519.

Materiali di rendering [Render Materials] per le miscele e le spazzate

Esempio:

Situazione iniziale: la funzione di fusione è stata applicata a un bordo tra due superfici. Alle superfici è stato assegnato un materiale. Il materiale non viene applicato automaticamente alla superficie di arrotondamento.

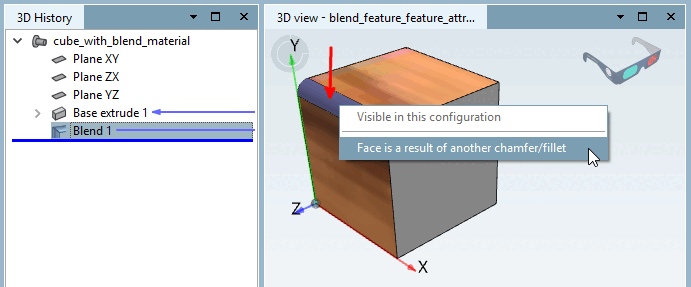

  1. Se si cerca di assegnare un materiale all'area di arrotondamento, appare il messaggio L'area è stata creata da un altro smusso/arrotondamento [Face is a result of another chamfer/fillet].

    Figura 5.520.

  2. Invece, richiamare il menu contestuale tramite Blend nella finestra di aggancio della Storia 3D [3D History] e fare clic su Attributi delle funzioni.... [Feature attributes...]

    Figura 5.521.

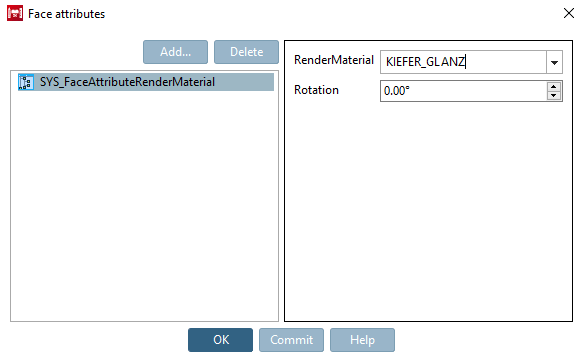

  3. Assegnare il materiale desiderato nella finestra di dialogo Attributi delle superfici [Face attributes].

    Figura 5.522.

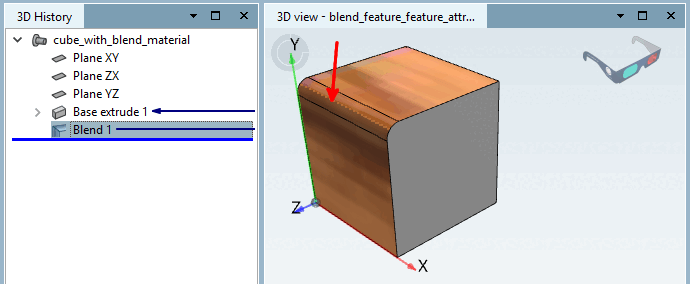

    Risultato

    Figura 5.523. Risultato

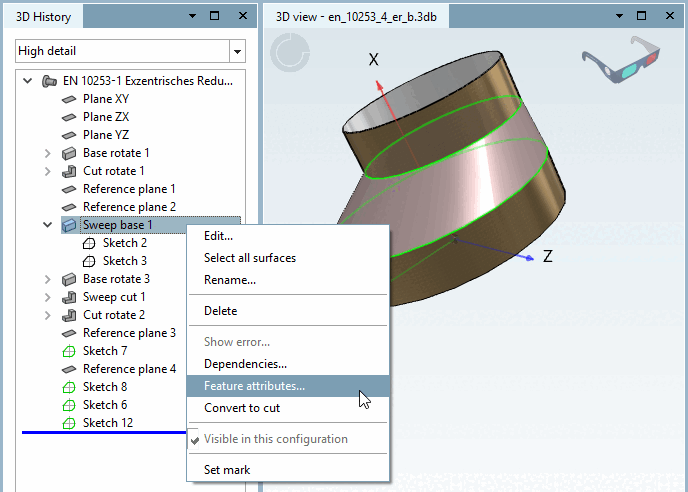

Lo stesso vale per Sweep.

Figura 5.524.

Materiali di rendering [Render Materials] per i campioni

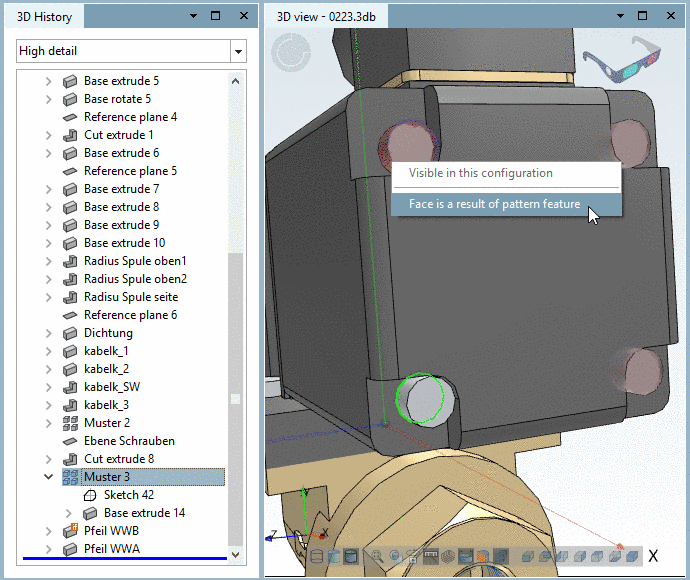

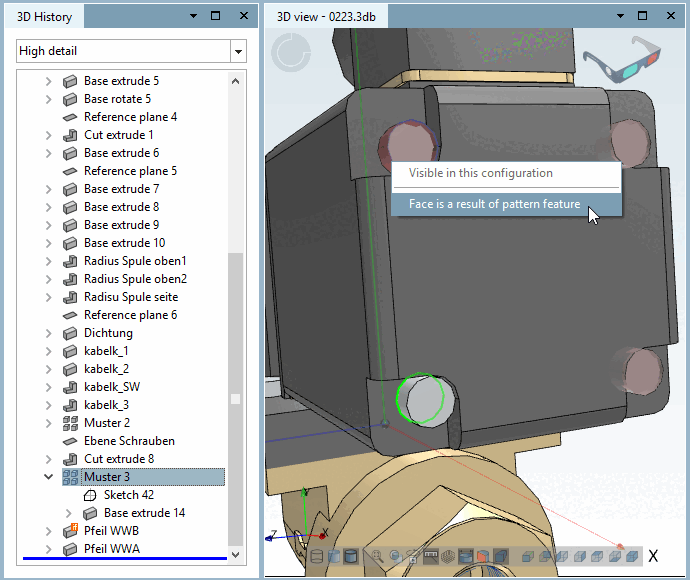

  1. Se si seleziona un elemento diverso dall' origine [Pattern origin] del motivo per i motivi, appare la nota L'area è stata creata da una caratteristica del motivo [Face is a result of pattern feature].

    Figura 5.525.

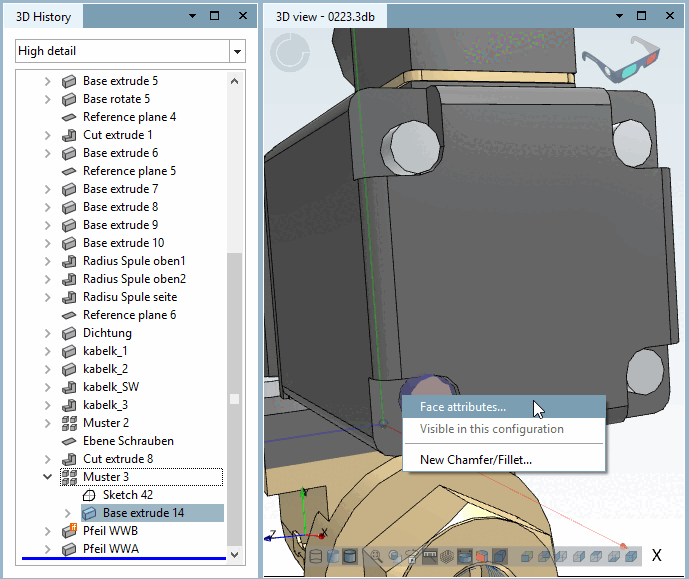

  2. Il comando Attributi dell'area. [Face attributes...].. è disponibile sull'elemento di origine del disegno [Pattern origin]. è disponibile.

    Figura 5.526.

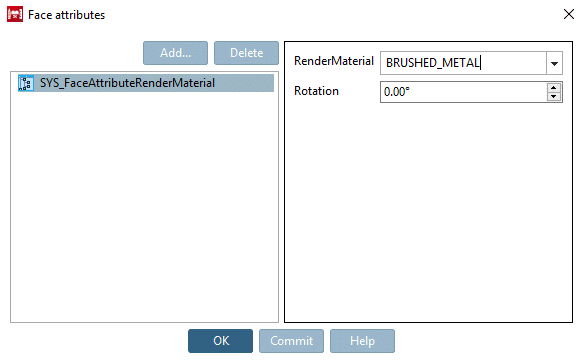

  3. Selezionare il materiale di rendering desiderato nella finestra di dialogo Attributi delle superfici [Face attributes].

    Figura 5.527.

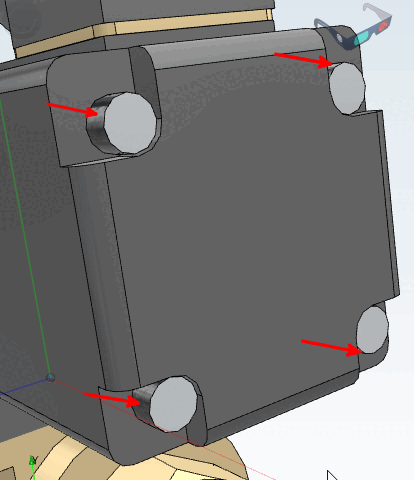

    → Il materiale di rendering viene applicato a tutti gli elementi del modello.

    Risultato

    Figura 5.528. Risultato
