Quanto segue si applica a Vault 2022 e 2023

(Test effettuati in BINwin10x64_EN_VAULT_2023 - 10.13.18.44)

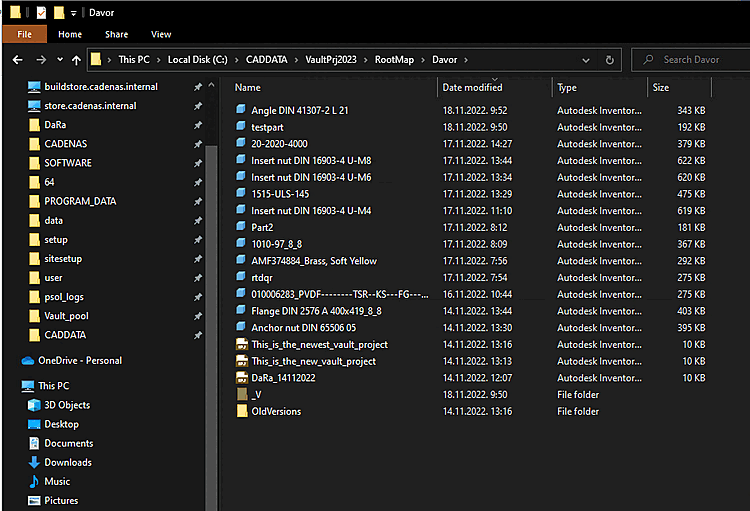

I file di progetto di Inventor si trovano non solo nella directory principale ("C:\CADDATA\VaultPrj2023"), ma anche nelle sottocartelle.

Figura 4.199.

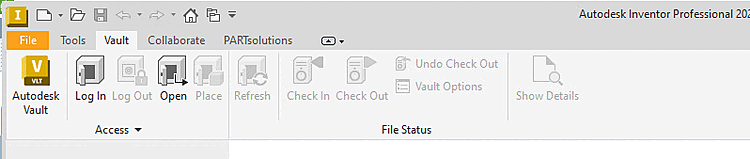

Accesso da Inventor a Vault e/o accesso automatico a Vault da Inventor:

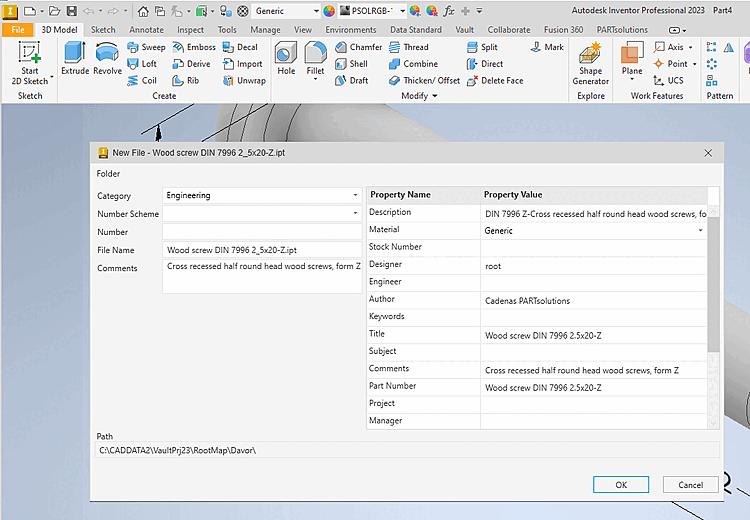

Dopo la generazione CAD, viene visualizzata la finestra di dialogo di salvataggio di Vault.

Figura 4.200.

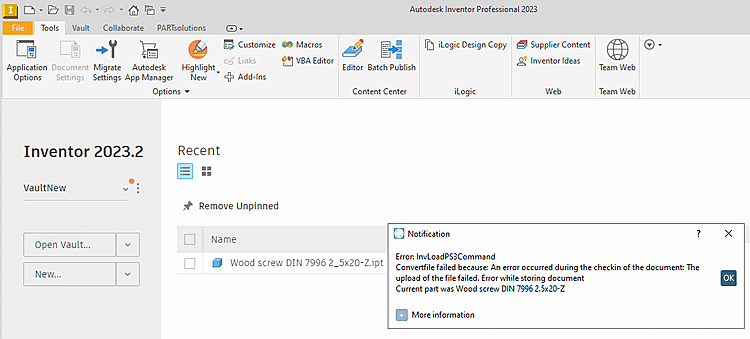

Di conseguenza, il file CAD non viene salvato nel corretto percorso del pool e l'API di Vault non è in grado di caricarlo.

Figura 4.201.

Creare un nuovo ambiente di Inventor:

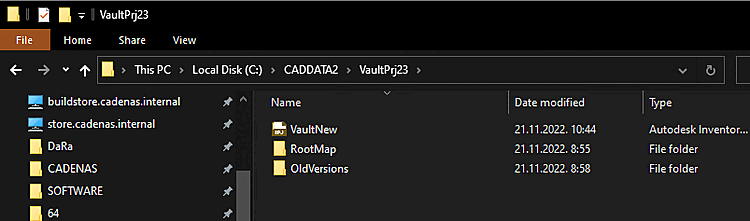

Novità Cartella "C:\CADDATA2\VaultPrj23" contenente un solo progetto "VaultNew" (come spiegato più avanti).

Figura 4.202.

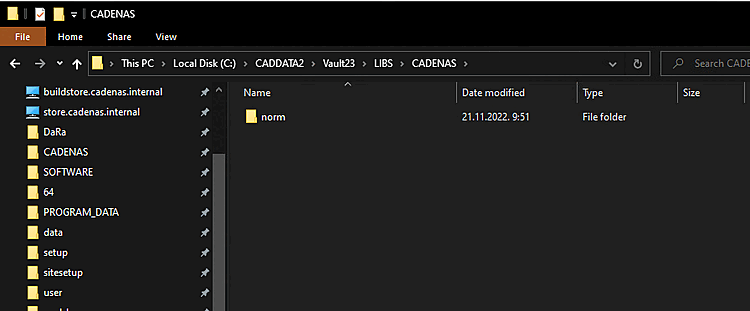

Novità Directory "C:\CADDATA2\Vault23\LIBS\CADENAS" per il percorso del pool CADENAS.

Figura 4.203.

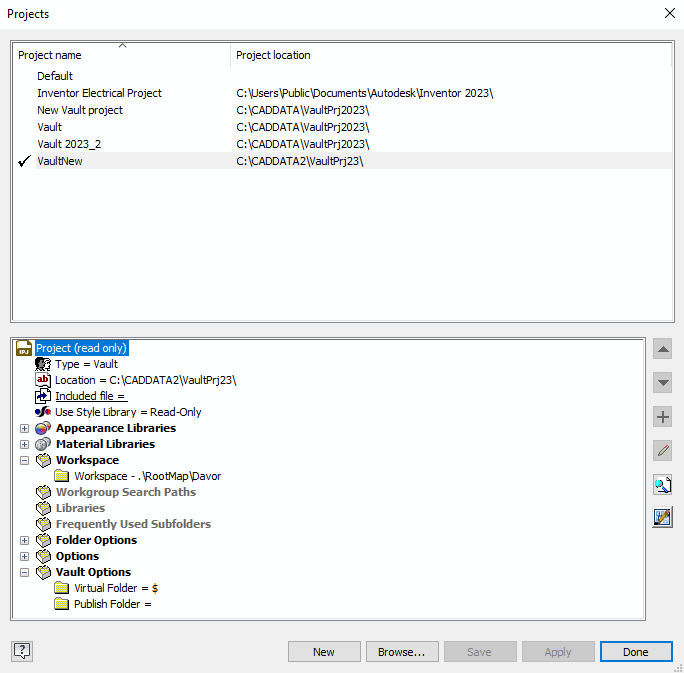

Creare un nuovo progetto per questo ambiente.

Figura 4.204.

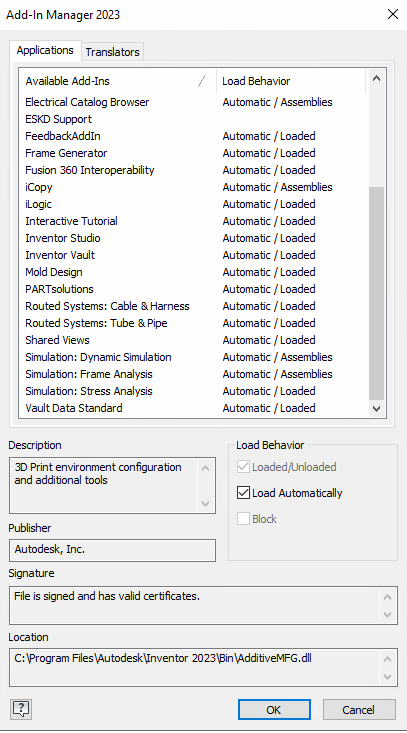

Sono attivati i seguenti componenti aggiuntivi: 3Dfindit, Inventor Vault, Vault Data Standard.

Figura 4.205.

Disattivare l'accesso automatico a Vault da Inventor.

Non effettuare il logout da Inventor mentre si è connessi a Vault.

Figura 4.206.

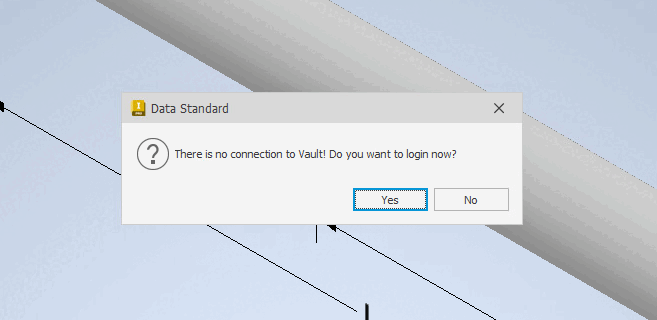

Al momento della prima esportazione, viene visualizzata la finestra di dialogo standard dei dati.

Figura 4.207.

Fare clic su "No": l'API è già connessa a Vault.

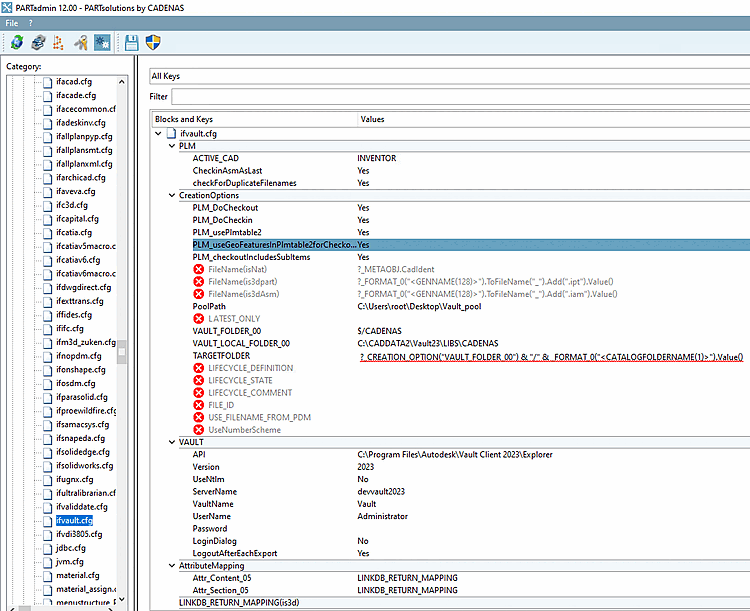

PoolPath=C:\Users\root\Desktop\Vault_pool

Figura 4.208.

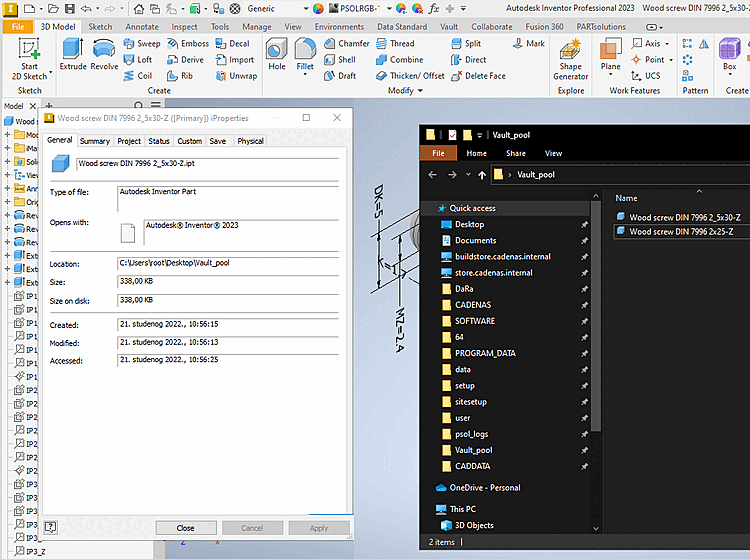

Dopo l'esportazione, il file CAD si trova nel percorso locale del pool.

Figura 4.209.

Le iProperties dell'esportazione.

Figura 4.210.

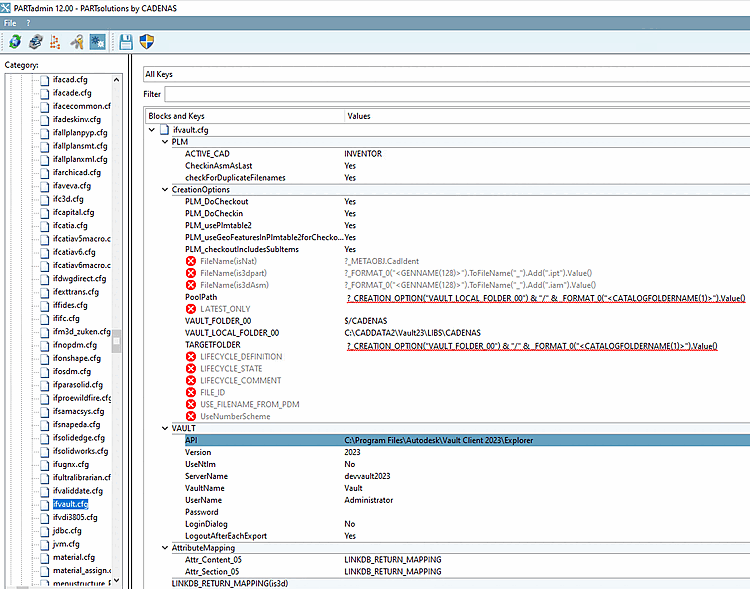

PoolPath=?_CREATION_OPTION("VAULT_LOCAL_FOLDER_00") & "/" & _FORMAT_0("<CATALOGFOLDERNAME(1)>")
 .Value()

VAULT_LOCAL_FOLDER_00=C:\CADDATA2\Vault23\LIBS\CADENAS

Figura 4.211.

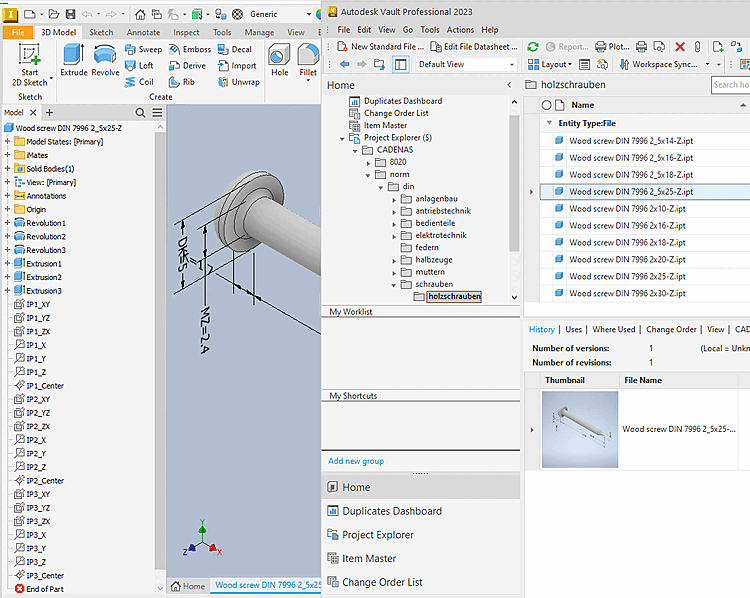

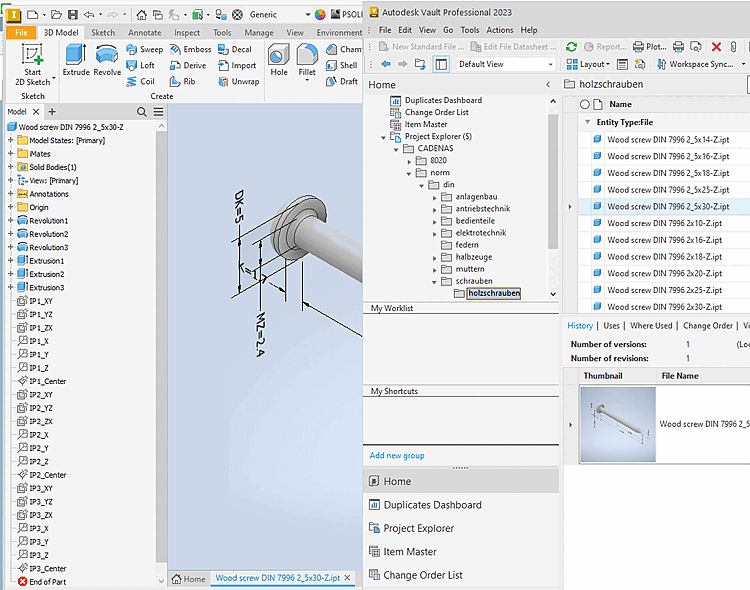

Esportazione in Vault completata con successo

Figura 4.212.

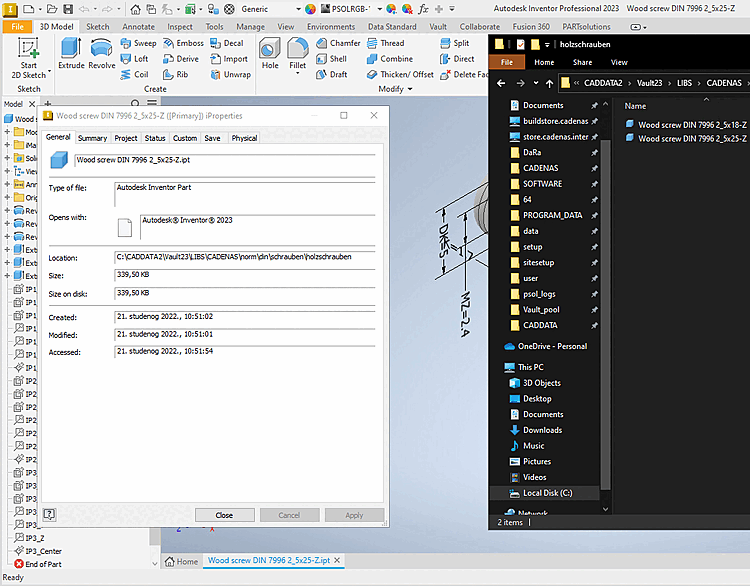

Proprietà iProperties dell'esportazione e il file CAD nel percorso del pool

Figura 4.213.

Funzionalità Vault API: WORKSFORME

Per evitare la finestra di dialogo "Salva" del plug-in Vault e del plug-in Vault Data Standard, viene creata una nuova segnalazione.

Gli ambienti dei clienti possono variare. L'esportazione deve quindi funzionare con quasi tutte le opzioni di configurazione.

L' ambiente Inventor+Vault nella VM BINwin10x64_EN_VAULT_2023 - 10.13.18.44 è pronto per i test.

Si prega di non modificare alcuna impostazione in Inventor o nel client Vault!
