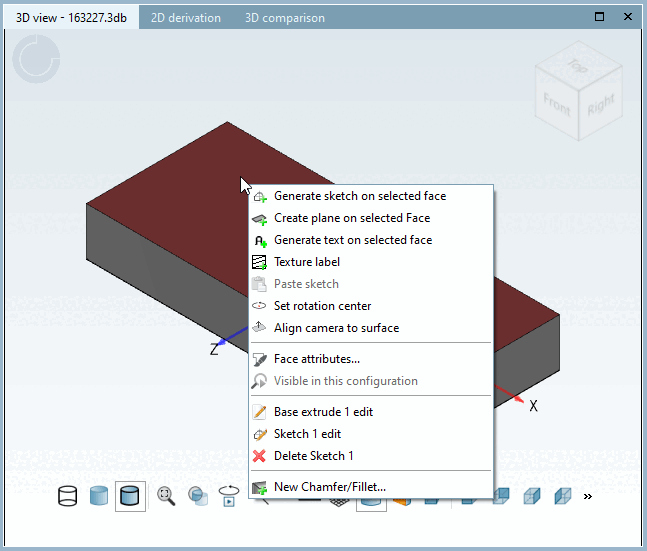

Creare un nuovo schizzo sull'area contrassegnata [Generate sketch on selected face]

Crea un nuovo schizzo sull'area selezionata. Ulteriori informazioni sulla funzione sono disponibili qui: La funzione "Crea un nuovo schizzo sulla superficie selezionata" richiede almeno un bordo senza sfumatura.

Creare un nuovo livello sull'area contrassegnata [Create plane on selected Face]

Crea un nuovo livello sull'area selezionata.

Creare un nuovo testo sull'area selezionata [Generate text on selected face]

Crea un testo che viene applicato come geometria nel o sul componente. Una descrizione dettagliata della funzione è disponibile qui: Funzione Testo

Etichetta della texture [Texture label]

Crea una texture sul componente. Una descrizione dettagliata della funzione è disponibile qui: Etichetta di texture

Incolla lo schizzo copiato [Paste sketch]

Inserisce uno schizzo dalla clipboard sulla superficie piana.

Impostare il centro di rotazione [Set rotation center]

Imposta il centro di rotazione sulla posizione selezionata.

Allineare la telecamera alla superficie [Align camera to surface]

Ingrandisce e ruota la vista sull'area selezionata.

Creare un foro sulla superficie contrassegnata [Create drill on selected surface]

Crea un foro sulla superficie selezionata. Una descrizione dettagliata della funzione è disponibile qui: Caratteristica di foratura

Attributi dell'area [Face attributes]

Gli attributi delle aree possono essere visualizzati e creati/modificati. Una descrizione dettagliata della funzione è disponibile qui: Attributi dell'area

Visibile in questa configurazione [Visible in this configuration]

Nasconde il componente. Qui si possono trovare ulteriori informazioni sulla funzione: Livello di dettaglio

Modifica degli elementi di creazione

Visualizza varie opzioni per le superfici originali al fine di modificarle. Qui si trovano informazioni dettagliate sulle funzioni di base: Estrusione / Rotazione / Modifica

Creare un nuovo smusso/arrotondamento... [New Chamfer/Fillet...]

Crea un nuovo smusso o arrotondamento sulla superficie selezionata. Una descrizione dettagliata della funzione è disponibile qui: Crea arrotondamento o smusso
