7.7.1.2. Aufruf innerhalb eines Bauteils
7.7.1.2.1. Kontextmenü auf einem Bauteil mit gerader Fläche
Zurück  Weiter
7.7.1.2.1. Kontextmenü auf einem Bauteil mit gerader Fläche

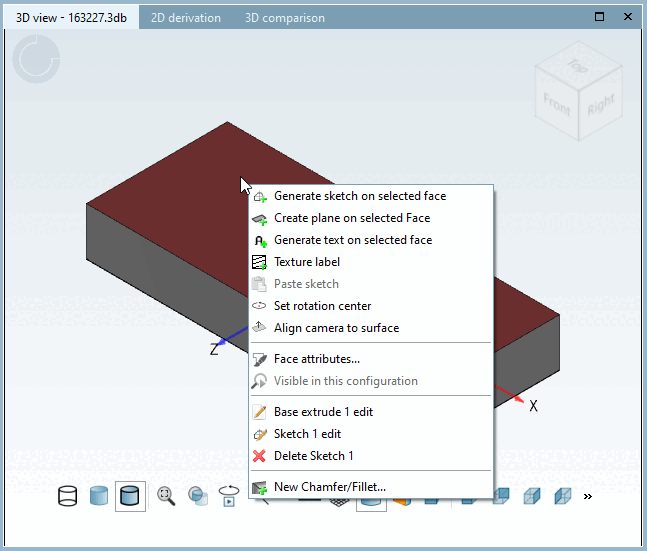

Dockingfenster "3D-Ansicht [3D view]" Kontextmenü auf einem Bauteil mit gerader Fläche

Dockingfenster "3D-Ansicht [3D view]" Kontextmenü auf einem Bauteil mit gerader Fläche

  • Neuen Sketch auf markierter Fläche erzeugen [Generate sketch on selected face]

    Erstellt einen neuen Sketch auf der ausgewählten Fläche. Hier gibt es weiterführende Informationen zu der Funktion: Funktion "Neuen Sketch auf markierter Fläche erzeugen" benötigt mindestens eine Kante ohne Blend

  • Neue Ebene auf markierter Fläche erzeugen [Create plane on selected Face]

    Erstellt eine neue Ebene auf der ausgewählten Fläche.

  • Neuen Text auf markierter Fläche erzeugen [Generate text on selected face]

    Erstellt einen Text, der als Geometrie im oder am Bauteil anliegend ist. Hier finden Sie eine ausführliche Beschreibung der Funktion: Text Feature

  • Textur-Label [Texture label]

    Erstellt eine Textur auf dem Bauteil. Hier finden Sie eine ausführliche Beschreibung der Funktion: Textur Label

  • Kopierten Sketch einfügen [Paste sketch]

    Fügt auf der ebenen Fläche einen Sketch aus der Zwischenablage ein.

  • Rotationszentrum setzen [Set rotation center]

    Setzt das Rotationszentrum an die ausgewählte Stelle.

  • Kamera auf Fläche ausrichten [Align camera to surface]

    Zoomt und rotiert die Ansicht zur ausgewählten Fläche.

  • Bohrung auf markierter Fläche erzeugen [Create drill on selected surface]

    Erstellt eine Bohrung auf der ausgewählten Fläche. Hier finden Sie eine ausführliche Beschreibung der Funktion: Drill Feature

  • Flächenattribute [Face attributes]

    Es können Flächenattribute angezeigt & erstellt / editiert werden. Hier finden Sie eine ausführliche Beschreibung zu der Funktion: Flächenattribute

  • Sichtbar in dieser Konfiguration [Visible in this configuration]

    Blendet das Bauteil aus. Hier finden Sie weiterführende Information zu der Funktion: Detaillierungsgrad

  • Erzeugende Elemente bearbeiten

    Zeigt für die Ursprungsflächen verschiedene Optionen an, um diese zu verändern. Hier finden Sie ausführliche Informationen zu den Grundfunktionen: Extrudieren / Rotieren / Editieren

  • Neue Fase/Rundung erstellen... [New Chamfer/Fillet...]

    Erstellt eine neue Fase oder Rundung an der ausgewählten Fläche. Hier finden Sie eine ausführliche Beschreibung der Funktion: Rundung oder Fase erstellen
