1.3.4.7.4. Vari metodi di applicazione della ricerca per schizzi

1.3.4.7.4.1. Creare uno schizzo dall'importazione di immagini

1.3.4.7.4.1.1. Standard
1.3.4.7.4.1.2. Segmentazione
1.3.4.7.4.1.3. Ritagliare

Con Fare clic sull'icona Importa disegno [Import drawing] è possibile importare l'immagine di un componente, quindi utilizzando vari processi per estrarre il componente in modo pulito dall'immagine e infine trasferire il disegno nel "cubo dello schizzo" per la ricerca dello schizzo (2D). [Sketch search (2D)]

Il processo è illustrato di seguito con un esempio:

Richiamare la ricerca di schizzi (2D) [Sketch search (2D)].

Figura 1.217.

-> Si apre l'omonima finestra di dialogo.

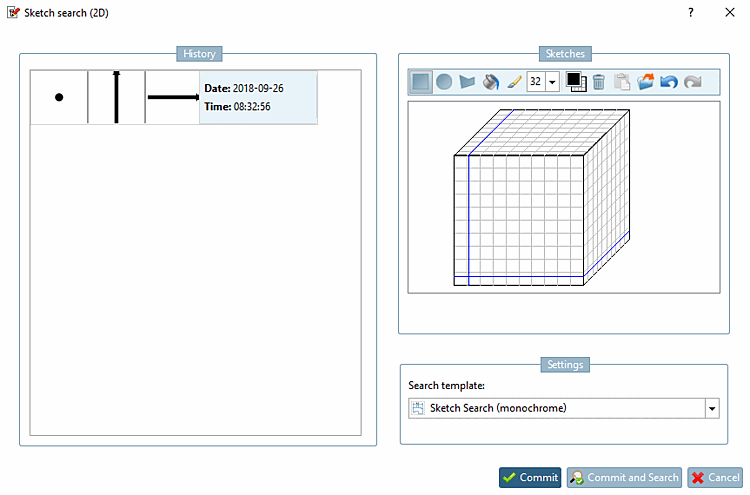

Figura 1.218. L'illustrazione mostra il "cubo di schizzo" ancora vuoto.
Fare clic sull'icona Importa disegno [Import drawing] e aggiungere l'immagine desiderata tramite Esplora risorse Uno. I formati di immagine possibili sono jpg, gif e png. Puoi anche utilizzare direttamente l'immagine con Ctrl+V.
-> Si apre la finestra di dialogo Estrazione del componente [Extraction of the part] con l'immagine importata.

Figura 1.219. Immagine importata
Determinare il metodo di estrazione facendo clic sulla scheda corrispondente ed estrarre la parte.
- Standard [Default]
- Segmentazione [Segmentation]
- Ritagliare [Cut]

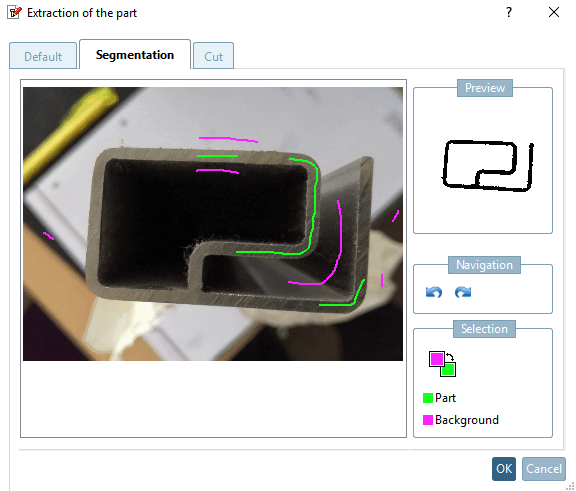

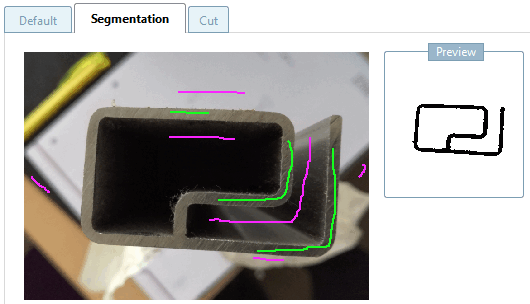

Figura 1.220. Esempio "Segmentazione [Segmentation]"
Infine, confermare facendo clic su OK.

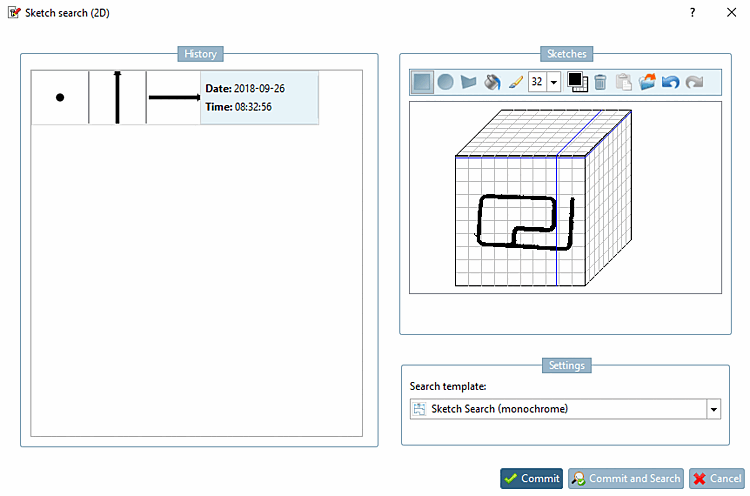

Figura 1.221. L'illustrazione mostra lo schizzo attualmente adottato in "Schizzi [Sketches]".

È ora possibile modificare facoltativamente il disegno. Sezione 1.3.4.7.6, “ Strumenti di verniciatura” Confronta .

Chiudere la finestra di dialogo Ricerca schizzo (2D [Sketch search (2D)] ) con Accetta [Commit] o Accetta e cerca [Commit and Search].

I metodi di estrazione standard [Default], segmentazione [Segmentation] e taglio [Cut] sono descritti in dettaglio di seguito.

1.3.4.7.4.1.1. Standard

Il metodo standard [Default] offre le seguenti opzioni:

Utilizzare un'immagine a colori [Use colored picture]: L'immagine dovrebbe già mostrare il contorno desiderato senza ombre e può quindi essere trasferita direttamente.
Convertire l'immagine in bianco e nero [Convert to black and white picture]: Regolare la luminosità fino a rendere visibile il contorno desiderato.

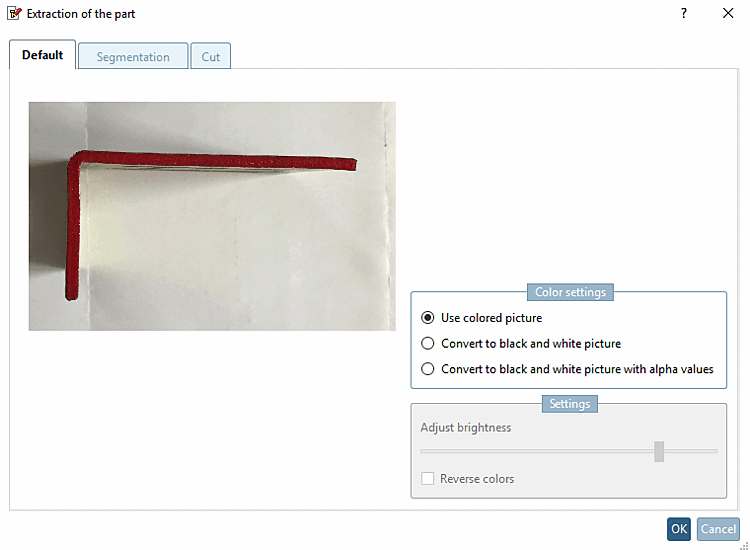

Figura 1.222. Originale

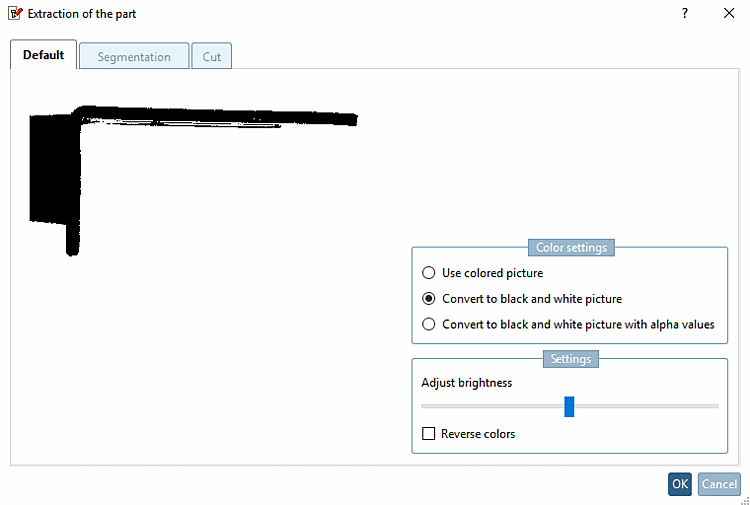

Figura 1.223. Regolare la luminosità: Qui la luminosità è un po' troppo bassa

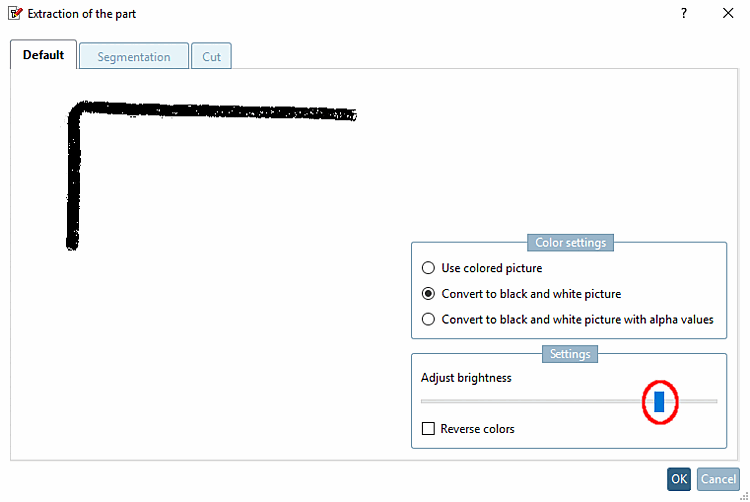

Figura 1.224. Risultato soddisfacente
Converte l'immagine in bianco e nero con valori alfa [Convert to black and white picture with alpha values]: Questa opzione funziona per le immagini che contengono trasparenza. Tutti i pixel trasparenti vengono impostati sul bianco e tutti i pixel non trasparenti sul nero.

1.3.4.7.4.1.2. Segmentazione

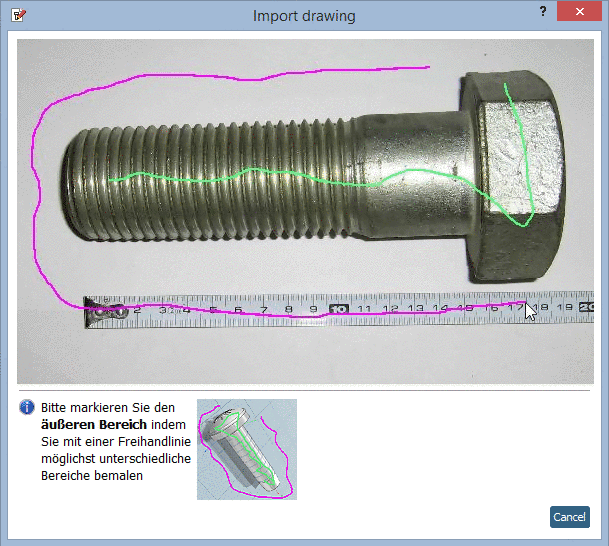

È possibile utilizzare il metodo di segmentazione [Segmentation] per contrassegnare un segmento della parte o dello sfondo tutte le volte che si desidera finché non si è soddisfatti del risultato.

Figura 1.225.

In linea di principio, quanto più ricco è il contrasto di un'immagine e quanto minore è il numero di contorni interferenti, tanto minore è il numero di marcature necessarie per estrarre il disegno. In pratica, tuttavia, non è possibile creare immagini perfette. La funzione è stata progettata in modo che i contorni interferenti possano essere facilmente rimossi.

	Nota
La segmentazione [Segmentation] non deve essere tagliata completamente. È sufficiente dire con un piccolo pennarello: "Questa è la parte" (verde) e "Questo è lo sfondo o un buco" (viola). Si può passare dal verde (aggiungere) al viola (togliere) tutte le volte che si vuole e ci si può muovere in modo flessibile con i pulsanti di navigazione "Avanti" e "Indietro".

Nota

La segmentazione [Segmentation] non deve essere tagliata completamente. È sufficiente dire con un piccolo pennarello: "Questa è la parte" (verde) e "Questo è lo sfondo o un buco" (viola).

Si può passare dal verde (aggiungere) al viola (togliere) tutte le volte che si vuole e ci si può muovere in modo flessibile con i pulsanti di navigazione "Avanti" e "Indietro".

Esempio:

I contorni principali sono già mostrati nell'anteprima con pochi segni.

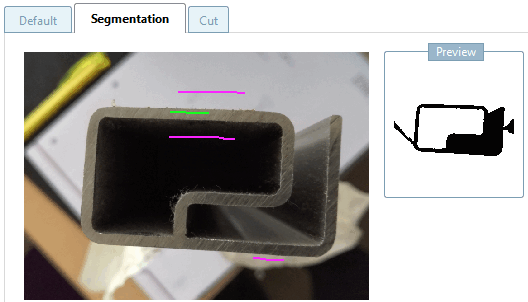

Figura 1.226.

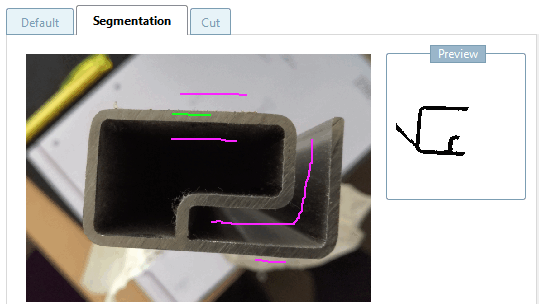

In particolare, l'area intermedia a basso contrasto non viene ancora visualizzata correttamente. Contrassegnare l'area intermedia con il colore viola.

Figura 1.227.

-> Questo rimuove anche le aree del pezzo stesso (in questo esempio).

Aggiungere le sezioni mancanti con il verde.

Figura 1.228.

1.3.4.7.4.1.3. Ritagliare

Contrassegnare il contorno esterno (verde = componente) e interno (viola = fori) del componente, come linea a mano libera o con l'opzione Attiva rilevamento bordi [Activate border detection] (di solito è meglio).

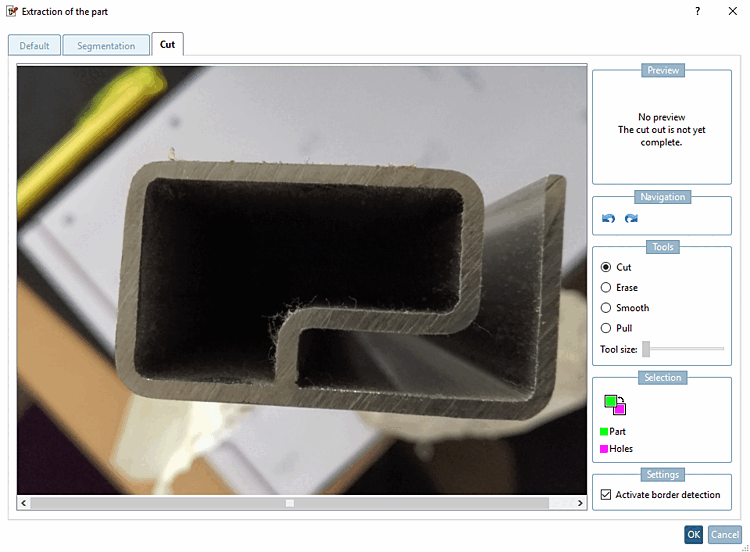

Figura 1.229.

Sono disponibili gli strumenti Taglia [Cut], Cancella [Erase], Leviga [Smooth] e Disegna [Pull]:

Ritagliare [Cut]:
1. Selezionare prima il verde e segnare il contorno esterno.
  Fare clic sul bordo da marcare e spostare il mouse lungo il bordo fino al punto di partenza.

  Nota
  Assicurarsi di chiudere il cerchio. Se il cerchio non è realmente chiuso, non apparirà alcuna anteprima [Preview].

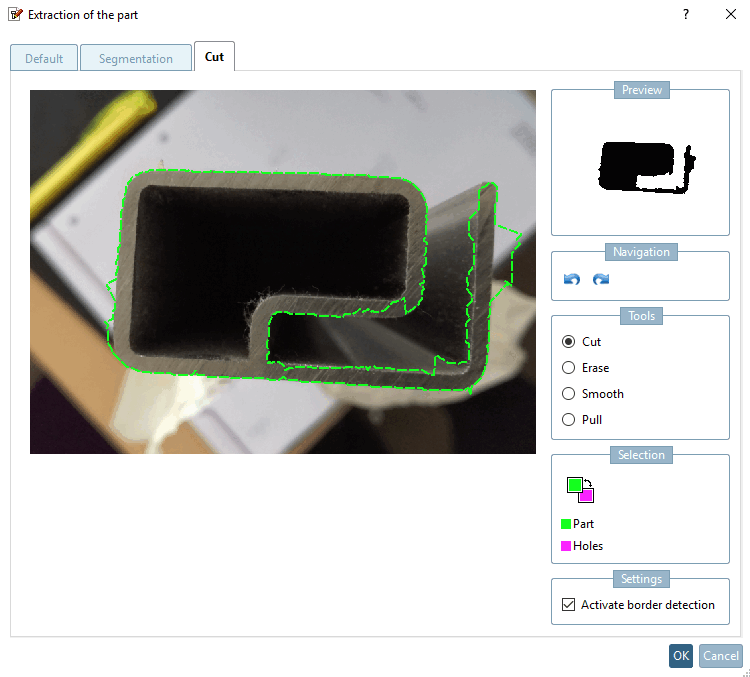

  Figura 1.230.

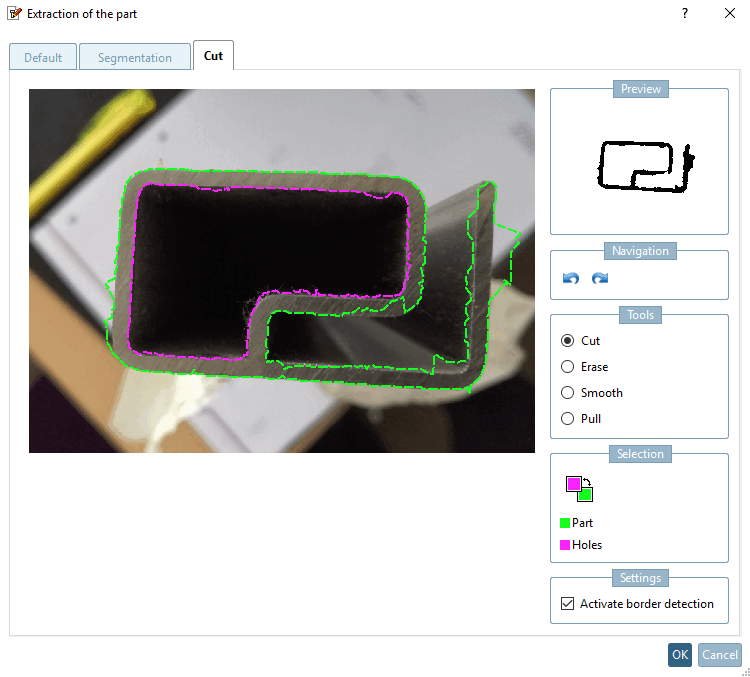

2. Selezionare il colore viola e marcare il contorno interno.

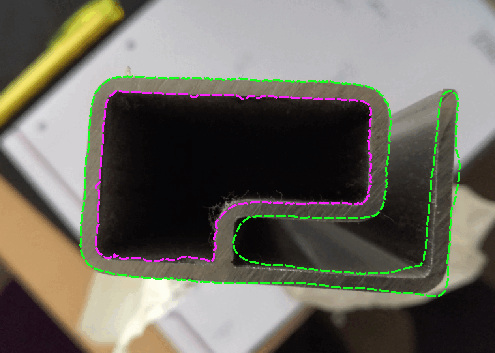

  Figura 1.231.
Cancellazione [Erase]: la cancellazione funziona solo alla fine di una riga (non al centro).
Fare clic all'estremità della linea desiderata e cancellare lungo la linea tenendo premuto il pulsante del mouse.

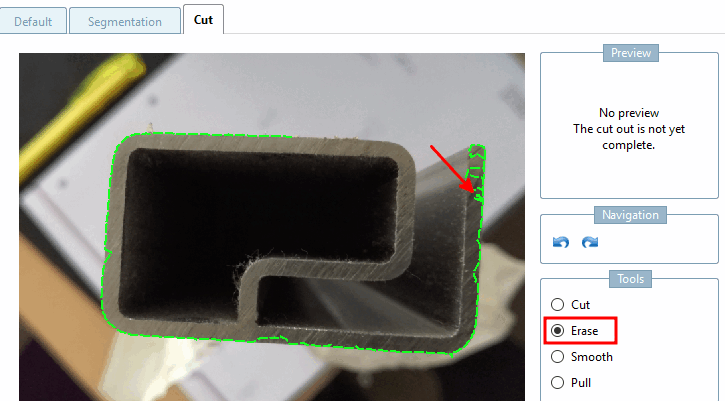

Figura 1.232. Prima di cancellare

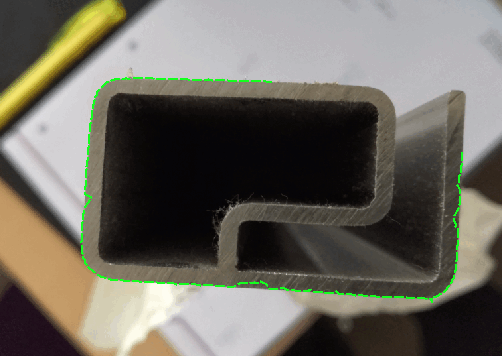

Figura 1.233. Dopo la cancellazione
Lisciatura [Smooth]:
Lo smussamento avvicina i punti al valore medio atteso tra il predecessore e il successore.
1. Selezionare il colore del contorno desiderato a cui applicare lo strumento.
2. Posizionare il puntatore del mouse sulla linea e spostarsi lungo di essa.

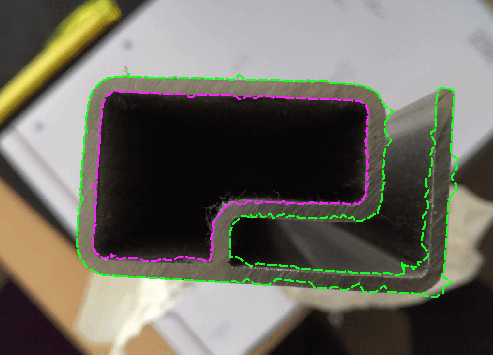

Figura 1.234. Contorno non levigato

Figura 1.235. Contorno levigato

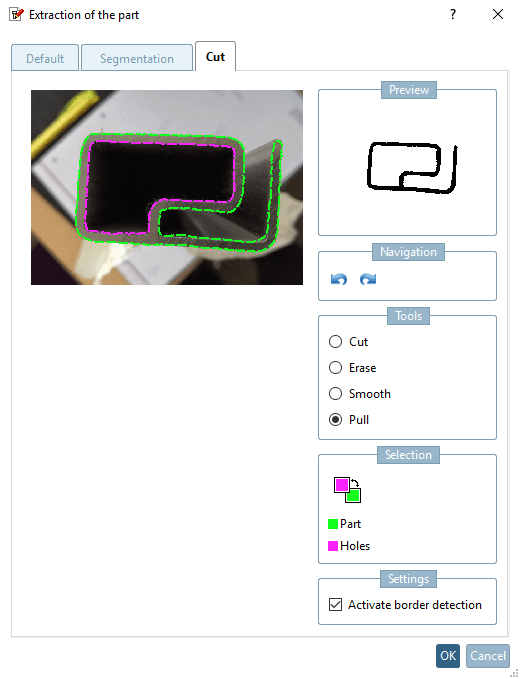

Disegnare su [Pull]:
Il trascinamento sposta i punti nelle immediate vicinanze verso il puntatore del mouse. Se si fa clic all'esterno del contorno, lo si trascina verso l'esterno; se si fa clic all'interno, lo si trascina verso l'interno. Ogni volta che si fa clic, il contorno viene avvicinato al puntatore del mouse.

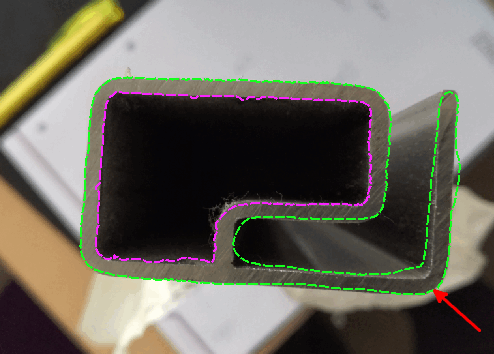

Figura 1.236. Marcatura troppo esterna

Figura 1.237. Marcatura utilizzata

Attivare il rilevamento dei bordi [Activate border detection]: Se l'opzione è disattivata, cercate di centrare i contorni nel modo più accurato possibile. Il risultato sarà adottato.

Di norma, l'attivazione dell'opzione porta più facilmente a un buon risultato.

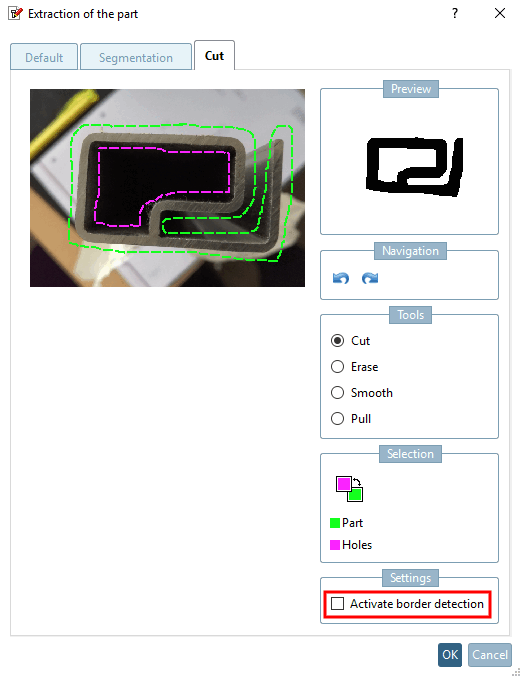

Figura 1.238. Esempio di linea a mano libera disegnata male

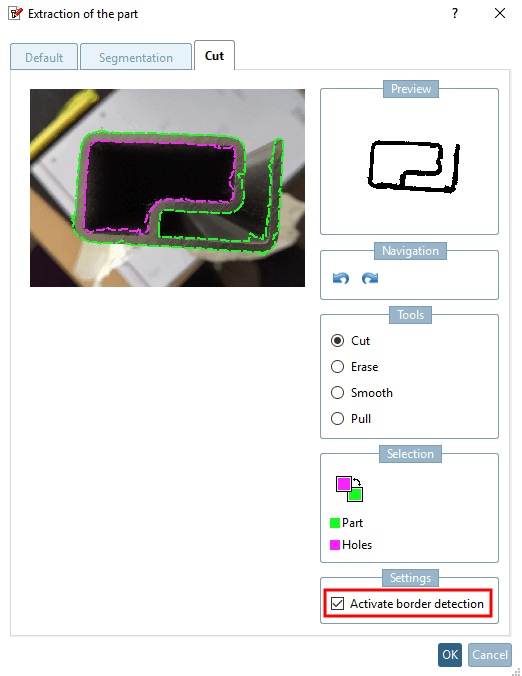

Figura 1.239. Rilevamento dei bordi attivato
