Esempio: ricerca di una spina

Viene selezionata una combinazione di superfici piane di connessioni.

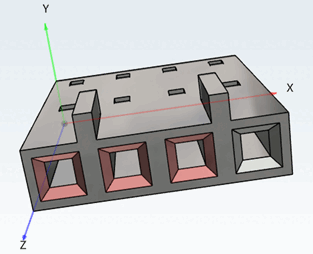

Figura 4.71. Selezioni

Risultato: vengono trovate anche le parti che hanno più di 3 connessioni in totale. La relazione tra le caratteristiche è la stessa della parte di ricerca.

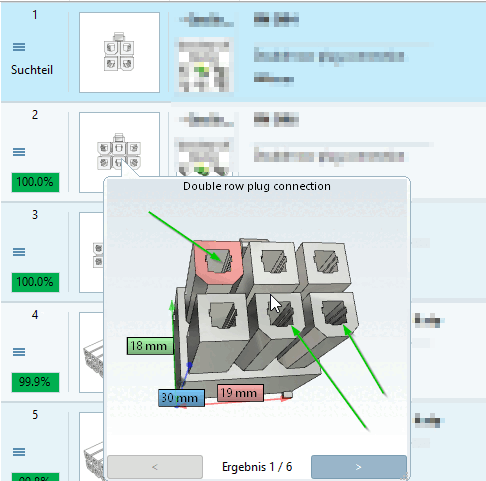

Figura 4.72. Risultato

Ricerca di una faccia del connettore con contorni interni [Inner contours] (il numero di contorni interni deve essere identico nella parte di ricerca e nella parte di risultato):

Figura 4.73. Selezione

A seconda del set di precisione [Accuracy], il risultato può contenere anche forme simili.

Figura 4.74. Risultato

Per rilevare un modello di foro, è sufficiente selezionare l'area corrispondente.

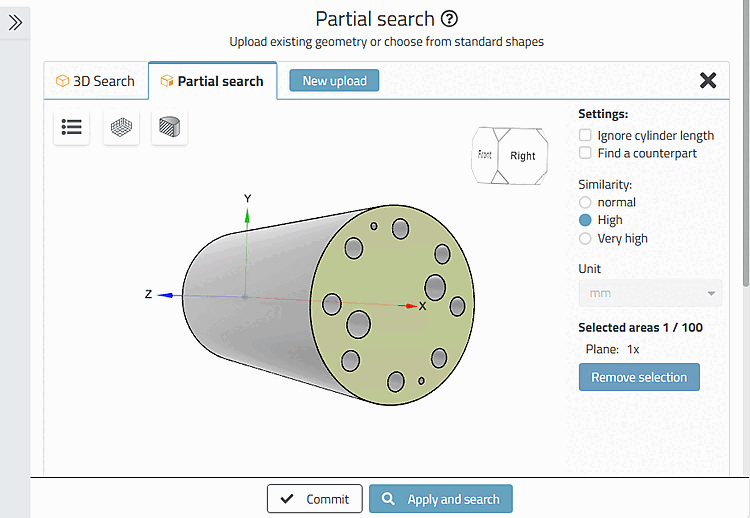

Figura 4.75. Selezione della superficie superiore

In questo caso, la profondità del componente rimane aperta per i pezzi risultanti.

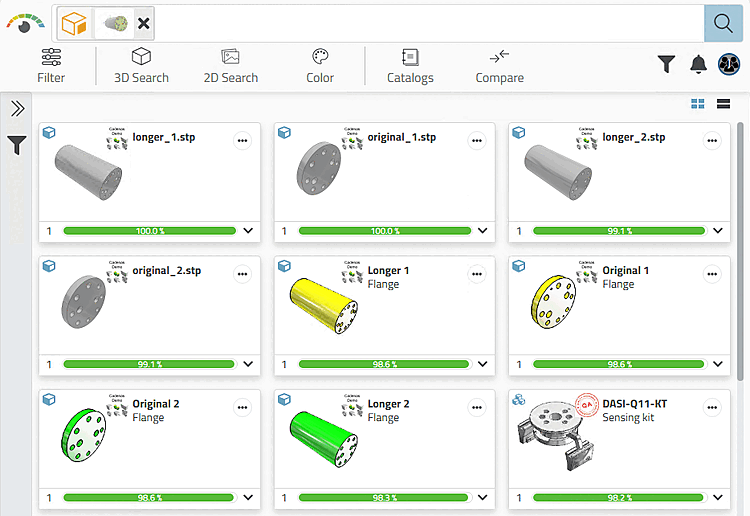

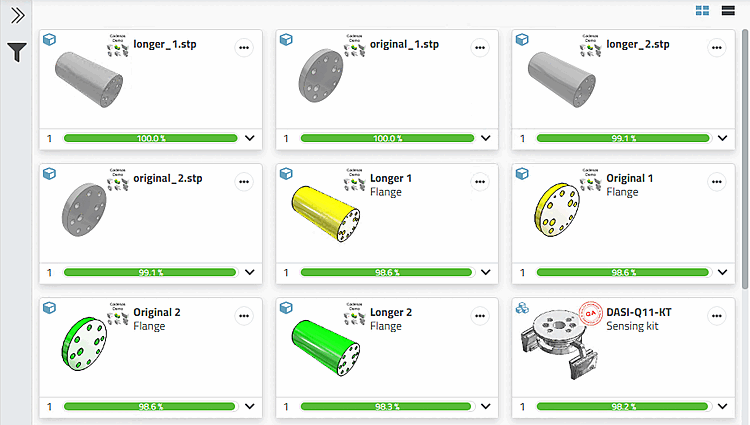

Figura 4.76. Risultato senza selezionare un foro

Se si desidera includere il tipo di foro (ad es. conico) e la profondità del foro (lunghezza del componente), selezionare anche i cilindri corrispondenti.

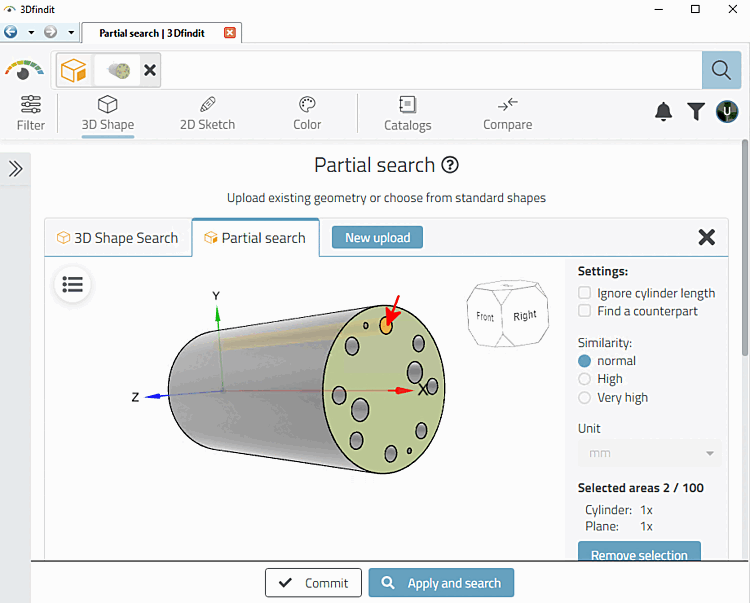

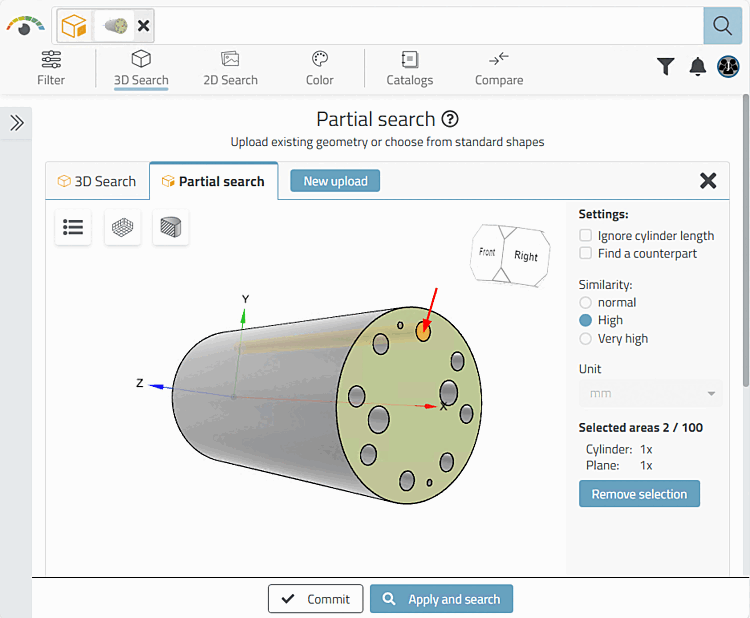

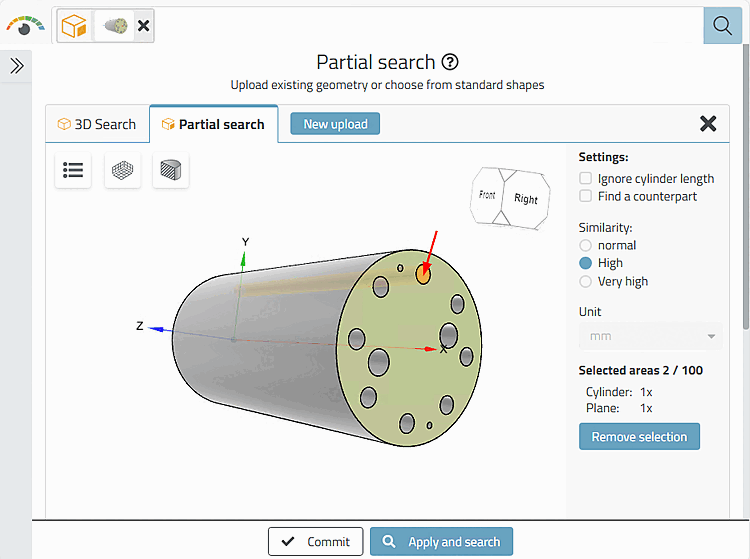

Figura 4.77. Selezione della superficie superiore + 1 foro

Appariranno ora risultati più specifici.

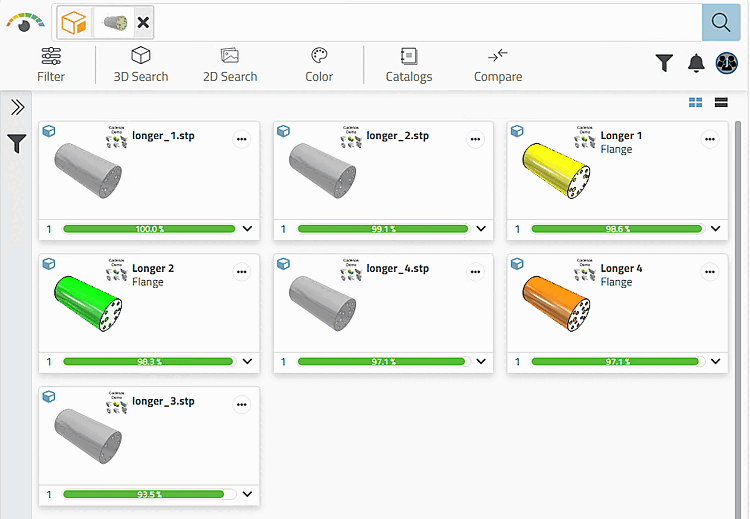

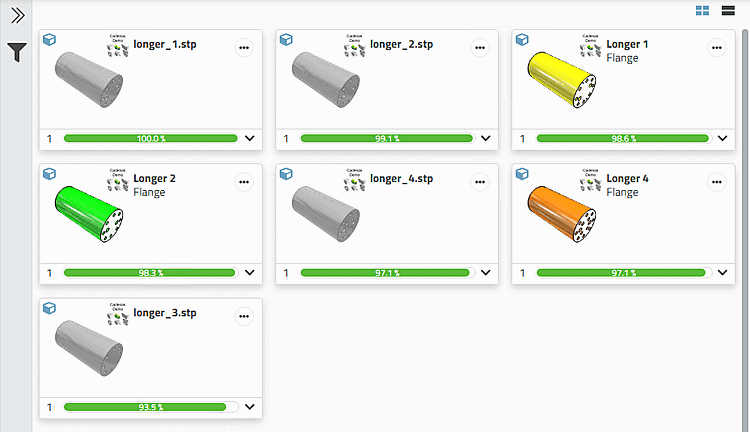

Figura 4.78. Risultato

Se, ad esempio, si cerca una controparte corrispondente a un foro o a un perno, può essere vantaggioso non includere l'attributo "lunghezza" nella ricerca.

In questo caso, utilizzare il modello di ricerca Ignora lunghezza cilindro [Ignore cylinder length].

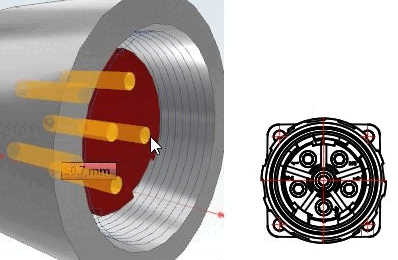

Esempio: Se si cerca una presa per una spina, si segnano i pin. Ma la lunghezza del foro nella presa potrebbe essere diversa.

Figura 4.79.

Esempio 1:

È possibile cercare una vite o una punta adatta sulla base di un foro.

Figura 4.80. Selezione in CAD

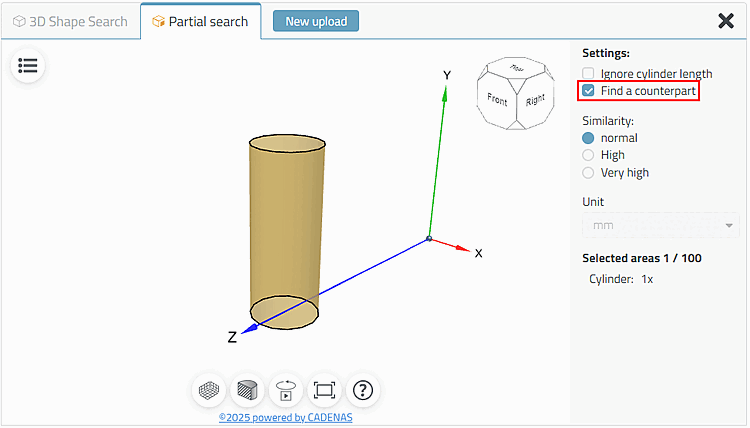

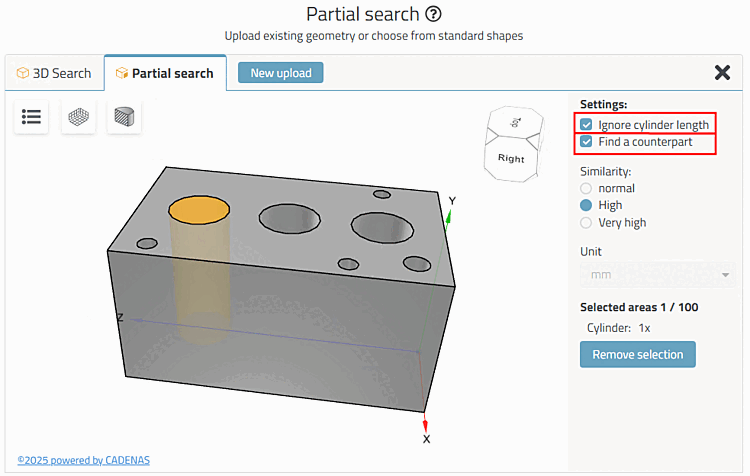

Figura 4.81. "Finestra di dialogo delle impostazioni "Trova la controparte [Find a counterpart]

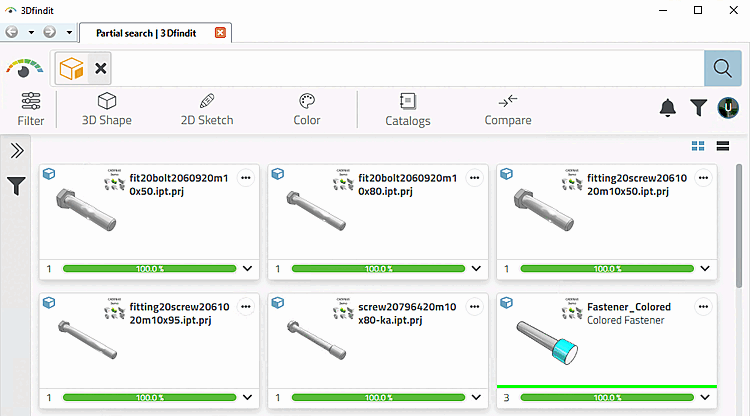

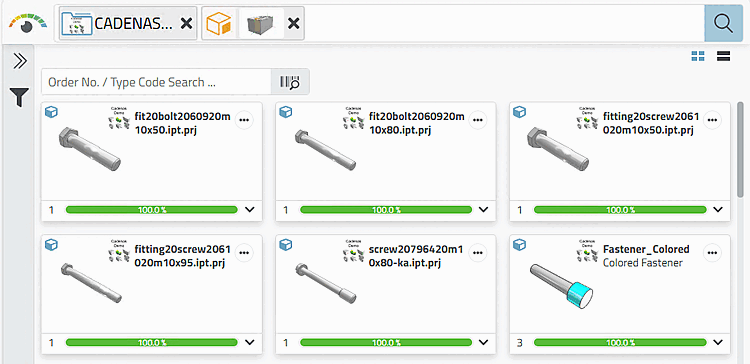

Figura 4.82. Risultati

Esempio 2:

Figura 4.83. Cono selezionato in CAD

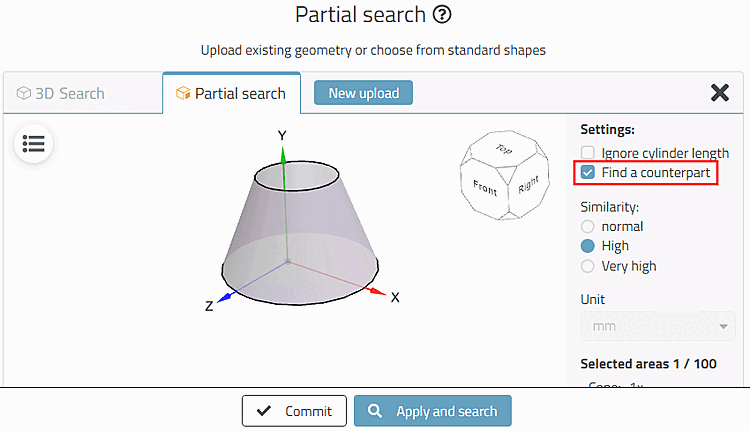

Figura 4.84. Cono - Dialogo impostazioni

Figura 4.85. Parte di ricerca

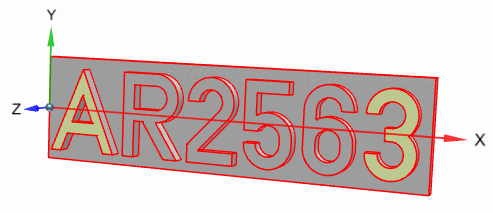

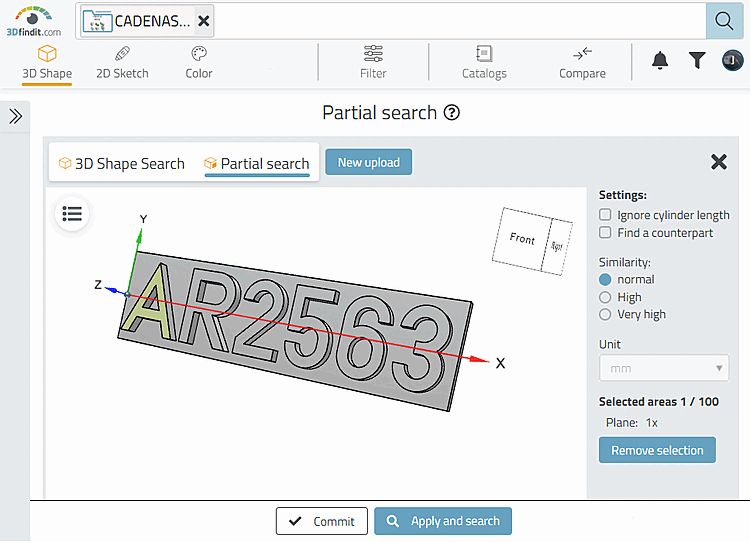

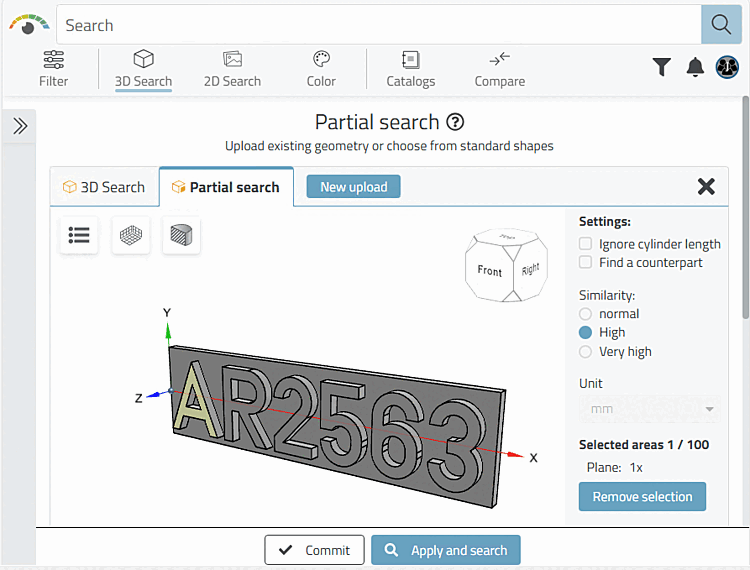

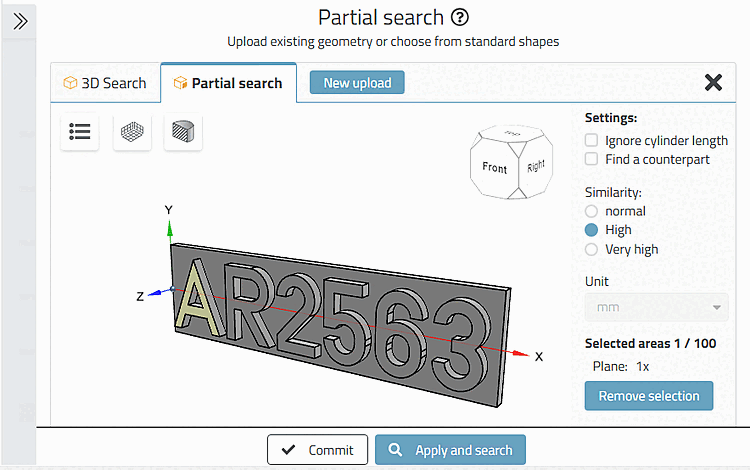

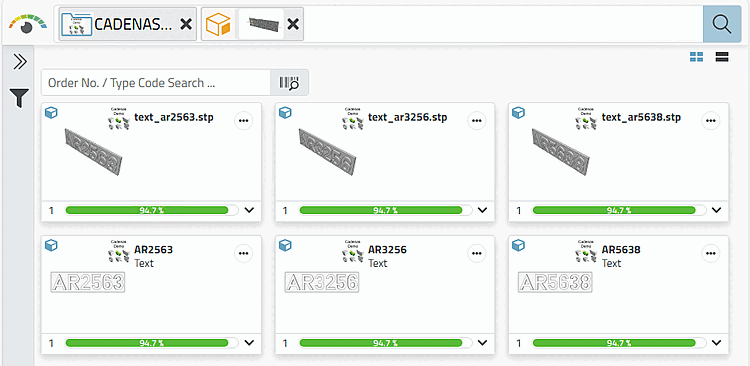

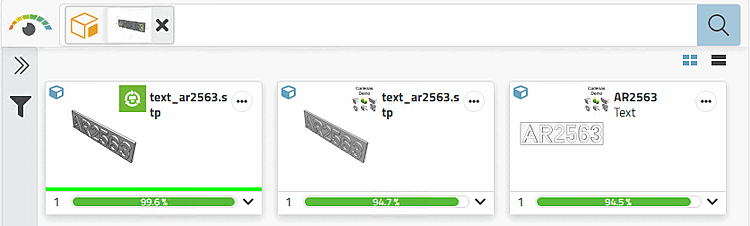

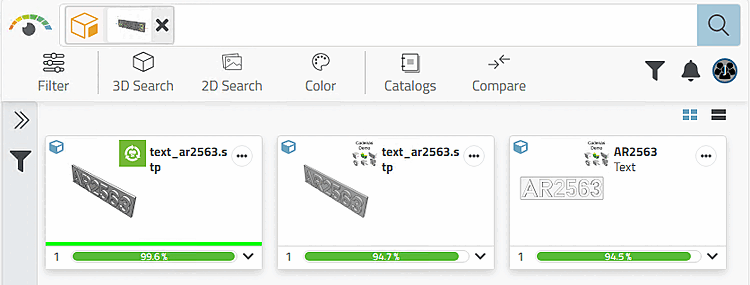

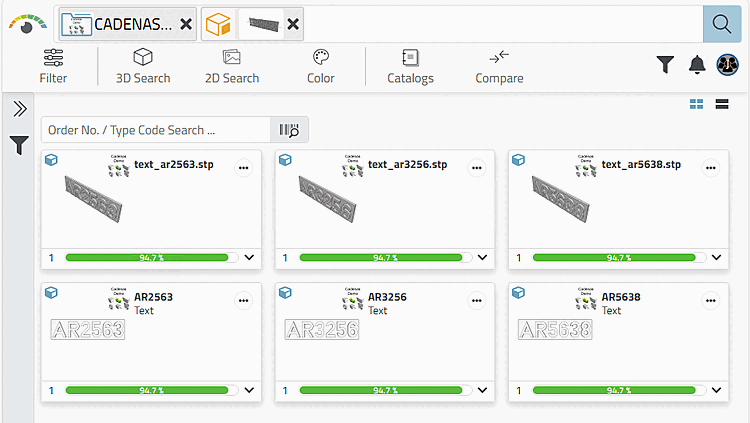

È possibile cercare lettere, numeri o qualsiasi carattere in rilievo su un pezzo. È incluso il posizionamento dei singoli elementi in relazione tra loro.
