Con Snap all [Zoom all], è possibile portare la visualizzazione del componente a una dimensione equilibrata. Il componente è visibile abbastanza grande, ma non sporge oltre la finestra di visualizzazione 3D quando viene ruotato. Se è impostata l'opzione Zoom esatto [Explicit zoom] (vedere Sezione 3.3.6.4.1, “ Operazione ” ), la visualizzazione all'interno della finestra viene massimizzata.

	Nota

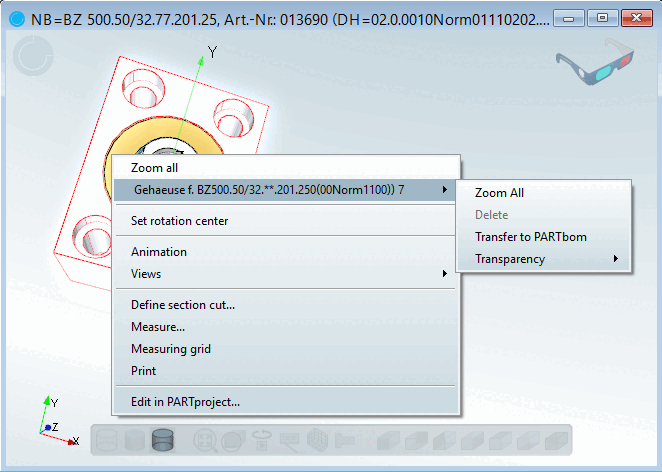

	Il comando appare se sono stati selezionati più componenti mediante la selezione multipla con il tasto CTRL.

Oltre alla possibilità di trasferire i componenti al vostro sistema CAD, potete anche inviarli a PARTbom.

PARTbom (bom = bill of material) è un modulo di amministrazione con il quale è possibile compilare liste di pezzi per gli ordini di componenti e assiemi. Una descrizione dettagliata di PARTbom è disponibile alla voce Sezione 3.2, “ PARTBOM ”.

È possibile trasferire a PARTbom sia singoli pezzi che una selezione di pezzi da un assieme:

Dopo aver effettuato la selezione, fare clic su Componenti selezionati [Selected parts] -> Invia a PARTbom [Transfer to PARTbom] nel menu contestuale.

-> Si apre una finestra di dialogo per la selezione del numero di pezzi. Regolare il numero e confermare con OK.

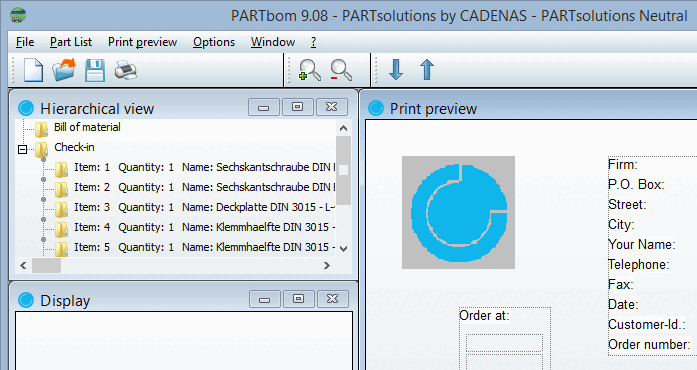

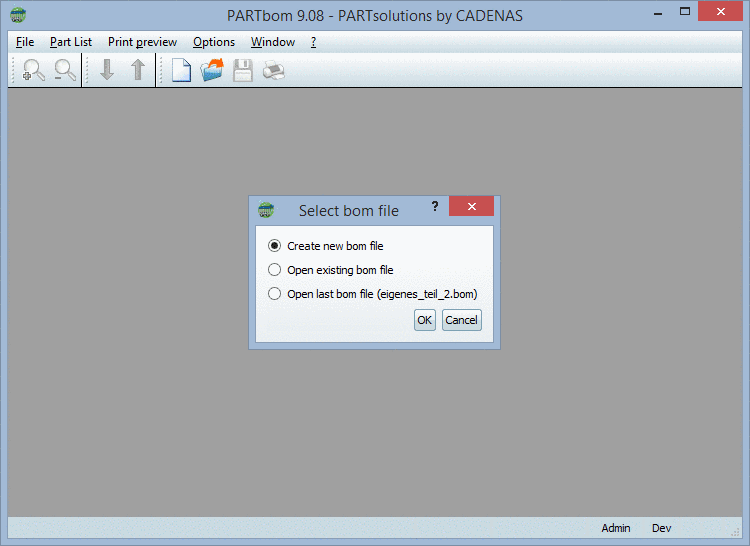

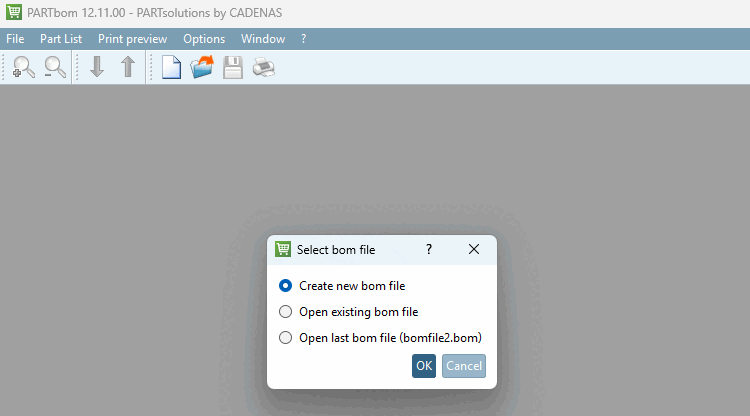

-> PARTbom si apre con la seguente query:

Figura 3.1212.

Selezionare un'opzione e confermare con OK.

I componenti vengono inseriti direttamente nell' elenco dei pezzi [Bill of material].

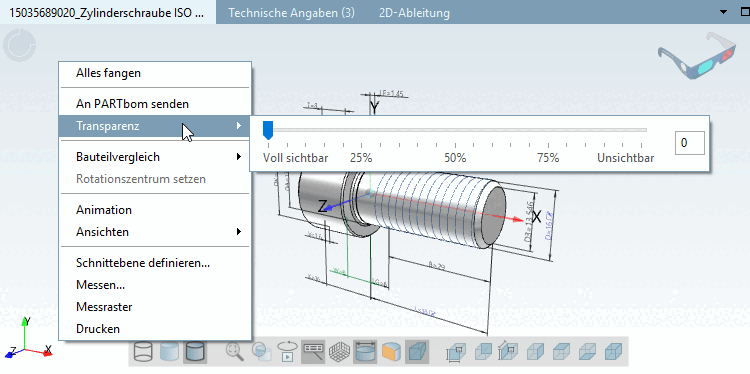

Trasparenza [Transparency]: Regolamentazione della trasparenza di un organismo.

Utilizzando il cursore, è possibile regolare la trasparenza in modo continuo da completamente visibile [fully visible] a invisibile [invisible].

Figura 3.1213.

Sezione 3.1.6.10, “ Confronto tra i componenti ”Informazioni dettagliate sul confronto dei componenti sono disponibili all'indirizzo .

Figura 3.1214.

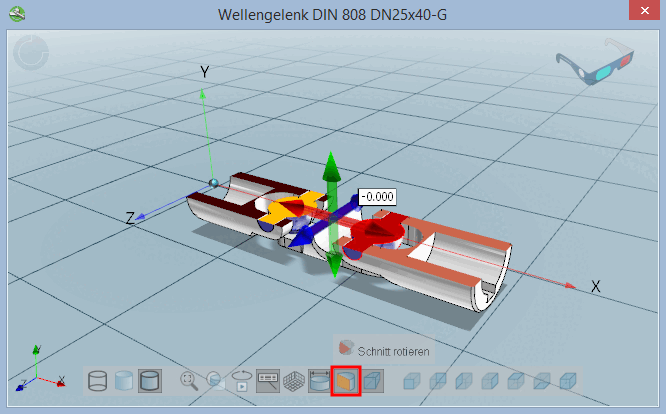

Questo comando avvia una rotazione automaticadel corpo corrente.

Le è disponibile sia nel menu contestuale che nella barra degli strumenti 3D .

La rotazione avviene intorno al centro di rotazione.

Fare clic con il pulsante destro del mouse su un punto qualsiasi del componente e selezionare il comando Imposta centro di rotazione [Set rotation center] (anche nel menu contestuale) per impostare il centro di rotazione dell'animazione.

Per annullare l'animazione, fare nuovamente clic sul comando Animazione [Animation] o su un punto qualsiasi della finestra 3D.

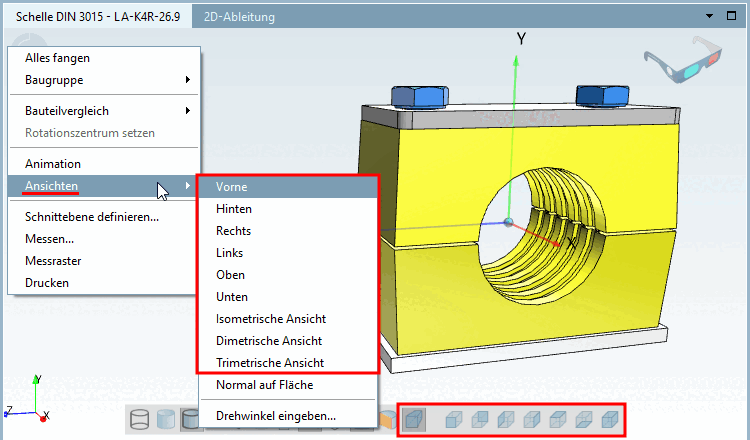

Alla voce Viste [Views] si trovano 6 prospettive legate agli assi e una vista [Trimetric view] iso-, di- e trimetrica [Trimetric view] (proiezione prospettica [Perspective projection] ).

Figura 3.1215.

In alternativa, è possibile trovare i comandi nella barra degli strumenti.

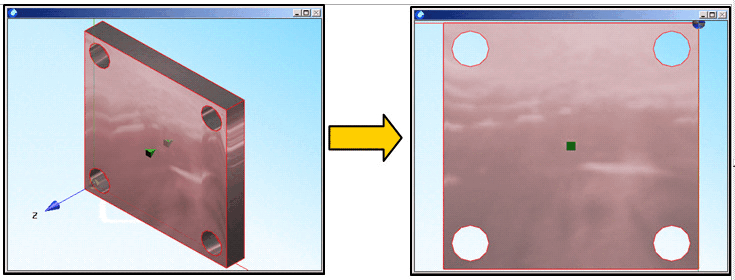

Normale su superficie [Normal to face] ruota un componente con la superficie contrassegnata frontalmente (verticalmente) rispetto all'osservatore.

Figura 3.1216.

Immettere l'angolo di rotazione [Enter rotation angle] apre la finestra Specifica rotazione [Set rotation]. Immettere un valore numerico e fare clic sul pulsante "Asse" corrispondente.

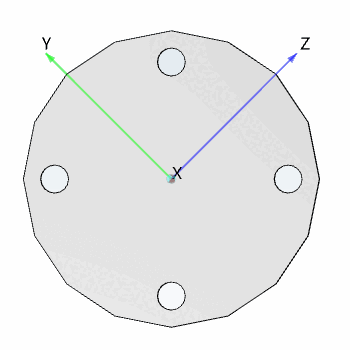

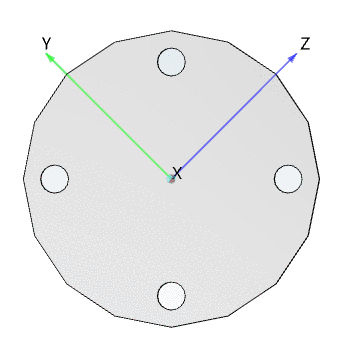

Figura 3.1217. Posizione di partenza

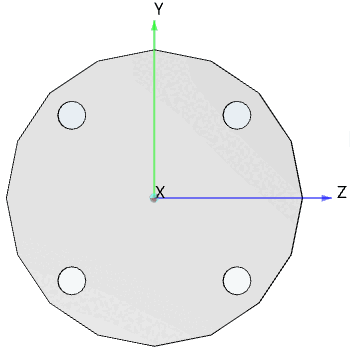

Figura 3.1218. Posizione finale

Selezionare un piano di sezione e l'offset desiderato rispetto al piano zero. A seconda del segno, si ottiene un offset in direzione positiva o negativa.

Figura 3.1219.

Sezione 3.1.7.6.7, “ Definire il piano di taglio... ”Ulteriori dettagli sono disponibili all'indirizzo .

Sezione 3.1.7.6.3, “ Misurazione di parti 3D ”Vedere .

Sezione 3.1.7.6.4, “ Griglia di misurazione ”Vedere .

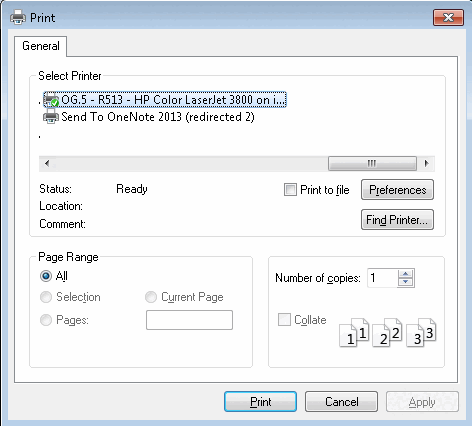

È possibile creare una stampa della vista 3D [3D view] del componente/assemblaggio.

Fare clic sul comando per aprire la corrispondente finestra di dialogo delle impostazioni del sistema operativo.

Figura 3.1220.

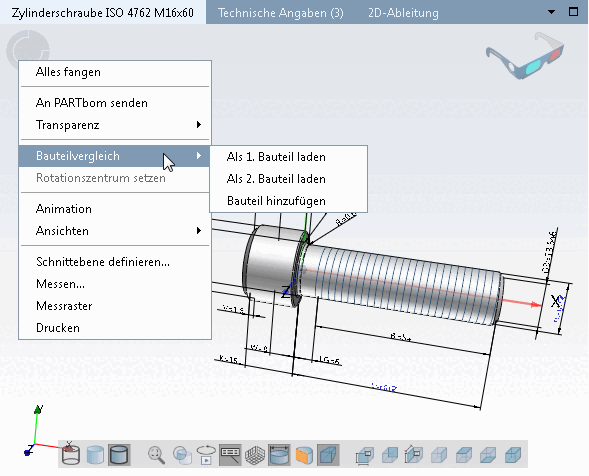

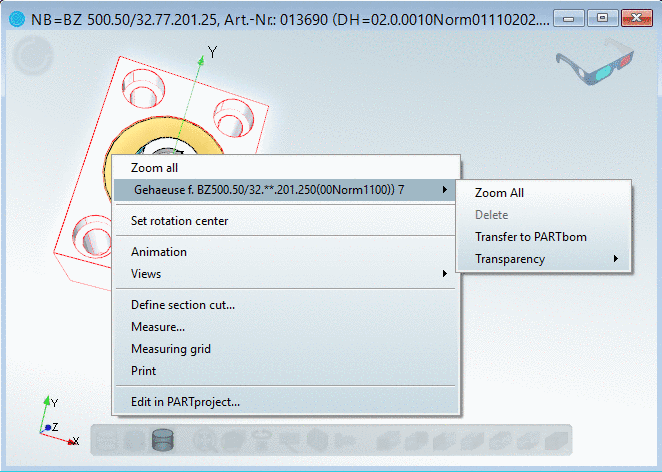

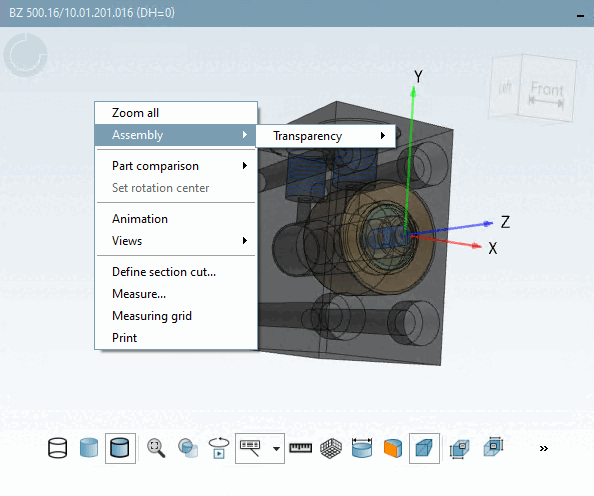

I menu contestuali per le singole parti e gli assiemi differiscono leggermente. Per gli assiemi, il menu contestuale è diverso a seconda che ci si trovi accanto o all'interno dell'assieme.
