5.12.11.29.10. Parte accessoria (parte associata) [CNSELEK|5|4]

Gli accessori sono definiti in due sezioni. Da un lato c'è la solita soluzione PSOL per gli accessori (PARTproject -> scheda Riferimenti [Links] -> Collegamenti alle parti [Links to parts] ) e dall'altro il meccanismo che collega i dati degli accessori con la classificazione elettrica.

Esempio: spina Phoenix Contact con 4 connessioni a crimpare. In linea di principio, in ogni connessione a crimpare è possibile inserire una serie di pin diversi con un proprio codice articolo. In linea di principio, questi possono essere diversi per ogni connessione.

Figura 5.1309.

Procedura:

  1. Impostare tutti i punti di montaggio necessari per gli accessori sull'elemento di base.

  2. Impostare la classe del punto di montaggio (CNS_CP|4|6) su ciascuno dei punti di connessione.

  3. Assegnare un valore univoco alla funzione ID accessorio utilizzando la seguente sintassi.

    CNS_CP|4|6||<Instanz>

    Dialogo "Variabili di classe" -> Punto di montaggio della classe (CNS_CP|4|6) -> Caratteristica "CNS_ACCESSORYID" con valore di esempio "CNS_CP|4|6||34".

    Figura 5.1310. Dialogo "Variabili di classe" -> Punto di montaggio della classe (CNS_CP|4|6) -> Caratteristica "CNS_ACCESSORYID" con valore di esempio "CNS_CP|4|6||34".

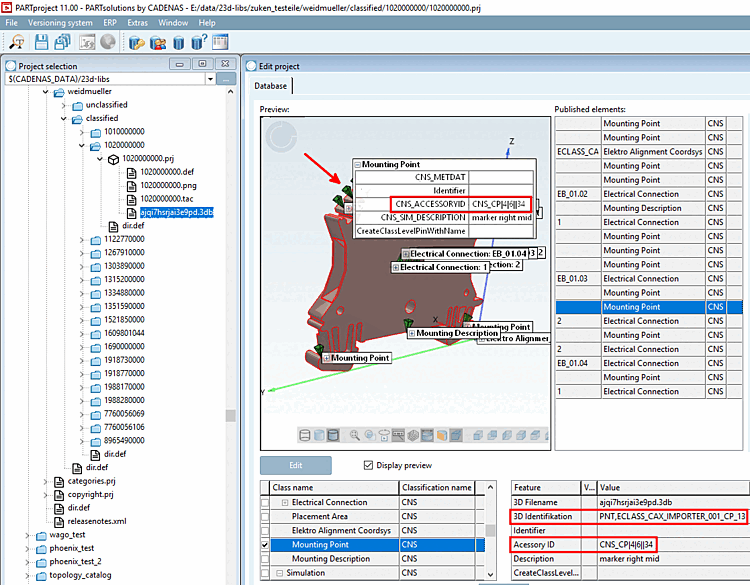

    Finestra di dialogo "Elementi pubblicati" -> classe "Punto di montaggio" -> caratteristica "ID accessorio" con il valore di esempio "CNS_CP|4|6||34".

    Figura 5.1311. Finestra di dialogo "Elementi pubblicati" -> classe "Punto di montaggio" -> caratteristica "ID accessorio" con il valore di esempio "CNS_CP|4|6||34".

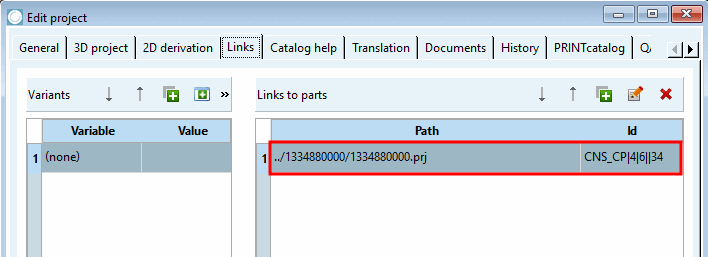

  4. Impostare una voce in PARTproject nella scheda Riferimenti [Links] alla voce Collegamenti alle parti [Links to parts] con il percorso [Path] della parte accessoria e l' Id, che ha esattamente lo stesso valore della caratteristica CNS_ACCESSORYID della classe Punto di montaggio (CNS_CP|4|6).

    Figura 5.1312.

  5. Compilare le informazioni essenziali per la parte accessoria in CNSELEK|5|4.

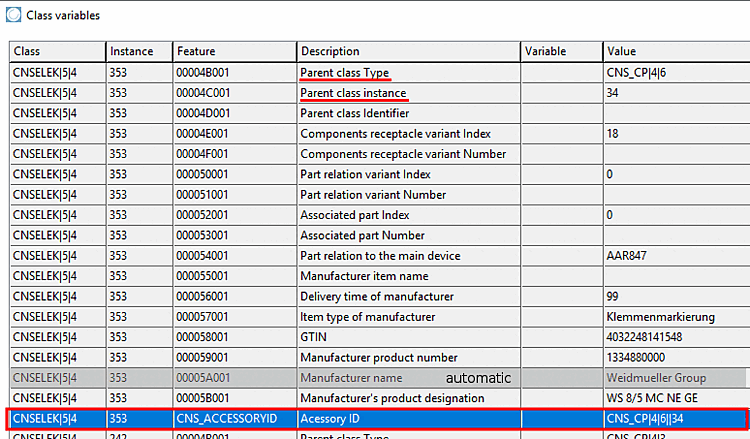

    Classificazione dell'accessorio

    Figura 5.1313. Classificazione dell'accessorio

    • La caratteristica Parent classType riceve il nome della classificazione corrispondente.

    • La caratteristica Istanza della classe genitore riceve l'istanza della classificazione corrispondente.

    • Alla caratteristica CNS_ACCESSORYID viene assegnata la stessa stringa di identificazione univoca della parte base ed è quindi collegata al percorso accessori PSOL.

      CNS_CP|4|6||<Instanz>

      Una possibile forma di CNS_ACCESSORYID è la stringa composita di Tipo di classe padre e Istanza di classe padre.

    • [Nota]Nota

      Il nome del produttore viene inserito automaticamente in un secondo momento tramite il framework PSOL.

Sezione 5.12.11.20, “Accessori (Parte associata [CNSELEK|5|4])”I dettagli sono disponibili su .
