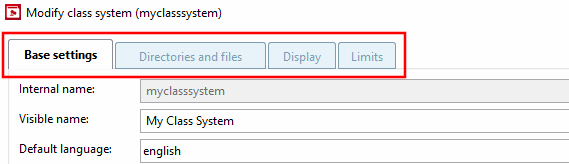

Nome interno [Internal name]: questo nome identifica in modo univoco il sistema di classi al suo interno.

Nome visibile [Visible name]: nome visualizzato in tutti i moduli

Il nome interno [Internal name] e il nome visibile [Visible name] possono essere identici.

Lingua standard [Default language]:

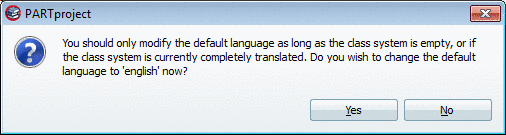

Importante Tutte le voci vengono inserite nella lingua standard [Default language] specificata.[a] Se si rende necessario effettuare ulteriori inserimenti in un'altra lingua, è possibile cambiare la lingua predefinita. Tuttavia, questa operazione deve essere effettuata solo se il sistema di classi è già completamente tradotto. Quando si effettua una modifica, viene visualizzato un messaggio corrispondente. Figura 5.1443. Avviso per il cambio di lingua

[a] La lingua CADENAS_LANGUAGE (cioè la lingua visualizzata nell'interfaccia utente) non è rilevante per la modifica dei sistemi di classi. L'intera struttura delle classi viene visualizzata nella lingua [Default language] predefinita.

Altre lingue [Additional languages]: Spuntare la casella di controllo accanto alle lingue di traduzione desiderate.

Supporto per le [Support for] caratteristiche [Attributes]: se l'opzione non è impostata, la pagina della scheda Caratteristiche [Attributes] è disattivata.

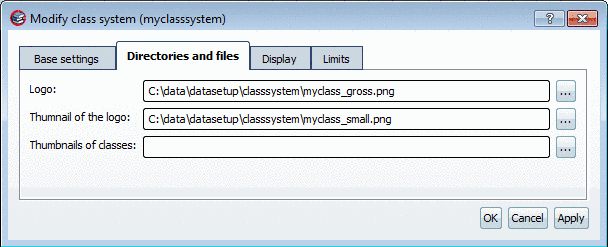

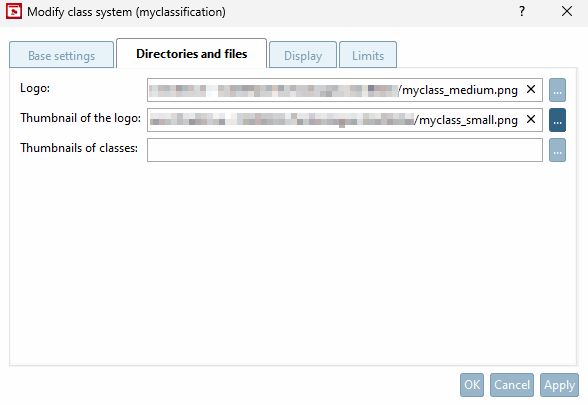

Logo:

Miniatura del logo [Thumbnail of the logo]:

Miniature delle classi [Thumbnails of classes]:

Utilizzare Sfoglia ... per inserire il percorso predefinito della directory delle immagini di anteprima della classificazione:

Il percorso predefinito è: "CADENAS_DATA/ datasetup/ classsystem/ my_class/ preview/ my_class".

Nota I nomi delle immagini devono corrispondere all'ID della classe.

Se non si desidera inserire le proprie immagini di anteprima, è possibile generare le immagini di anteprima della classificazione dalle immagini della directory o del progetto.

In modalità Developer (DEV) è possibile trovare il comando Usa la vista come schermata di classificazione [Use view as classification picture] sotto PARTdataManager -> scheda Classi [Classes] nel menu contestuale di una directory o di una singola classe.

Figura 5.1445.  Anteprima delle lezioni [Classes preview]

Sezione 5.8.2.1.15.4, “ Generare dati di immagine/anteprime di immagini in esecuzione batch ”Confronta .

Nota È necessario aver prima definito il percorso in Miniature delle classi [Thumbnails of classes].

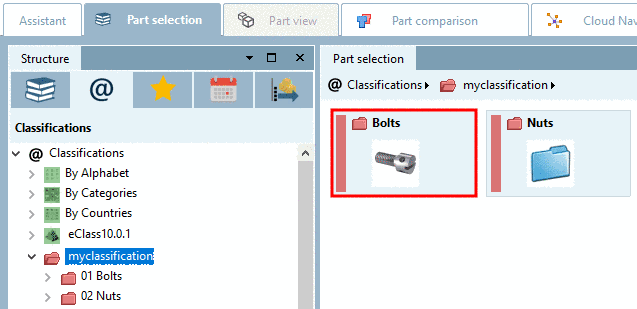

Vengono ora visualizzate le immagini di anteprima della classificazione corrispondenti.

Figura 5.1446. Immagini di anteprima della classificazione

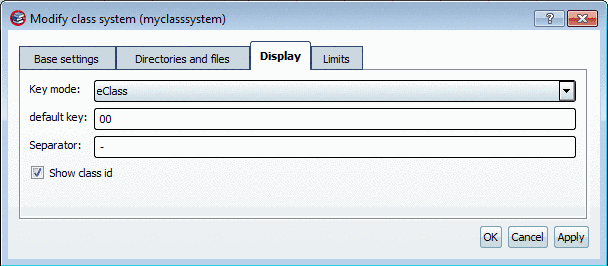

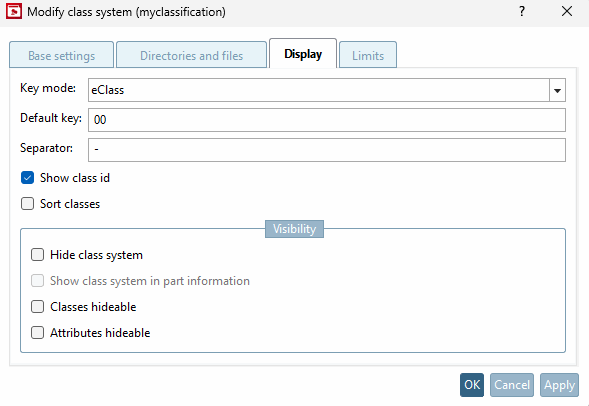

Modalità chiave [Key mode]:

Selezionare la modalità chiave desiderata nel campo dell'elenco.

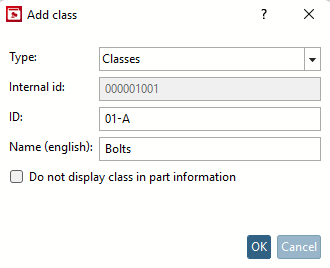

Nota La scelta del tipo di chiave è rilevante per la creazione di classi e sottoclassi nella finestra di dialogo Aggiungi classe [Add class].

Chiave standard [Default key]:

Separatore [Separator]: Ad esempio il trattino (03-01)

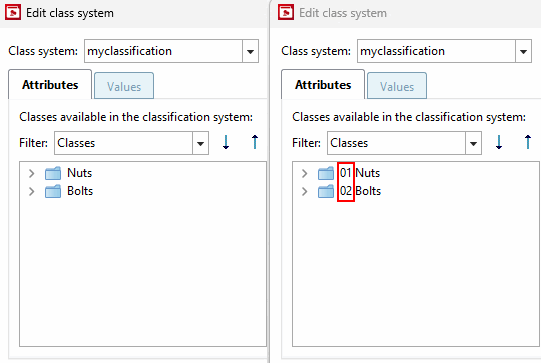

M ostra l'ID della classe [Show class id]: Se la casella di controllo è attivata, viene visualizzato anche l'ID della classe. Il valore viene sempre utilizzato e trasferito internamente, anche se non viene visualizzato. La figura a destra mostra l'albero delle classi con e senza ID.

Figura 5.1451.  "Mostra ID classe [Show class id]" disattivato/attivato

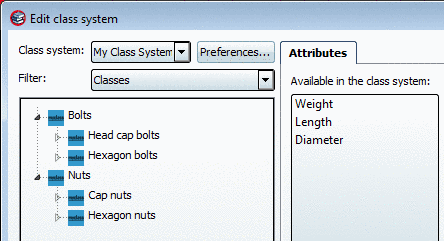

Se si attiva la funzione Mostra ID classe [Show class id], gli ID vengono visualizzati anche nella finestra di dialogo Modifica sistema classe [Edit class system].

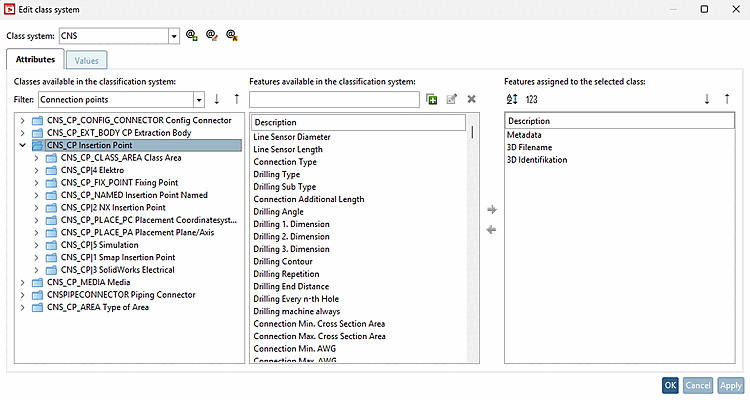

Nota Figura 5.1452.  Modifica del sistema di classi [Edit class system]

Ordinamento delle classi [Sort classes]

Se la casella di controllo è attivata, l'ordinamento manuale viene attivato sopra la selezione della classe.

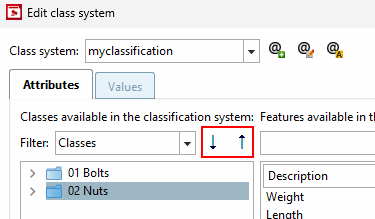

Figura 5.1453.

Visibilità [Visibility]

I sistemi di classi possono essere nascosti divenire. Le impostazioni per questo sono $CADENAS_DATA/datasetup/classsystem.cfg nel file memorizzato. I sistemi di classi nascosti vengono visualizzati sul La scheda Classificazione non è più disponibile per la selezione. Se il sistema di classi è nascosto, viene visualizzato anche nel Informazioni parziali omesse. Questo può essere fatto tramite la casella di controllo Sistema di classi nelle informazioni sulla parte mostrare. [Show class system in part information]

Attraverso è possibile utilizzare anche le due opzioni di impostazione Classi Nascondi [Classes hideable] e Caratteristiche Nascondi [Attributes hideable] Nascondi i singoli elementi singolarmente. Sono queste impostazioni Attivamente si ottiene una colonna aggiuntiva con il Casella di selezione da nascondere e modificare nella classe... [Edit class...] finestre né il Selezione da nascondere. Variabili collegate nascoste sono $CADENAS_DATA/datasetup/classsystem/"class system name"/"class system name"_ml_"language".csv nel file memorizzato.

Figura 5.1454.

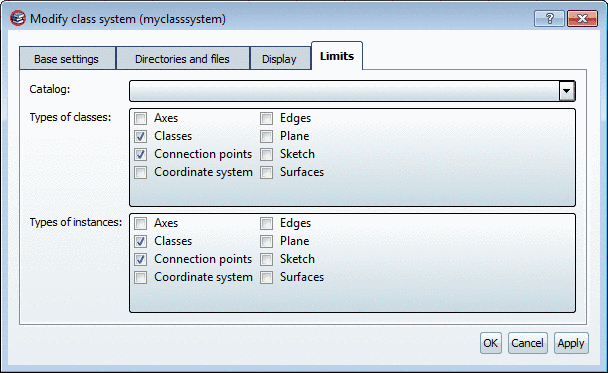

Catalogo [Catalog]: se non viene inserita alcuna voce, la classificazione si applica a tutti i cataloghi. L'applicazione della classificazione può essere limitata a un catalogo specifico tramite un elenco di selezione.

Tipi di classi [Types of classes]: Classi [Classes] / Punti di attacco [Connection points] / Classi e punti di attacco [Classes and connection points]

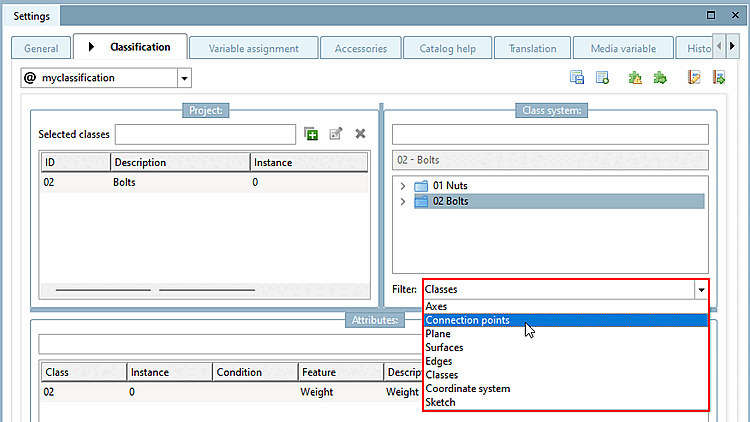

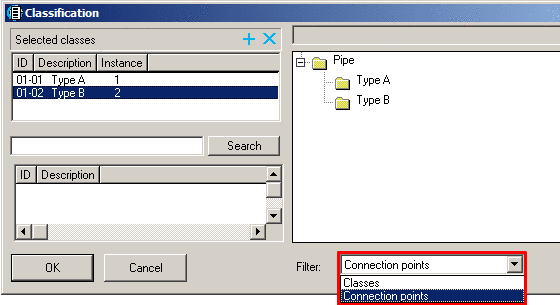

La selezione in Tipi di classe [Types of classes] determina le opzioni disponibili nella pagina di dialogo Classificazione [Classification] nel menu a discesa in Filtro [Filter].

Figura 5.1456. Filtro: Classi [Classes] - Punti di attacco [Connection points]

Tipi di istanza [Types of instances]: Classi [Classes] / Punti di attacco [Connection points] / Classi e punti di attacco [Classes and connection points]

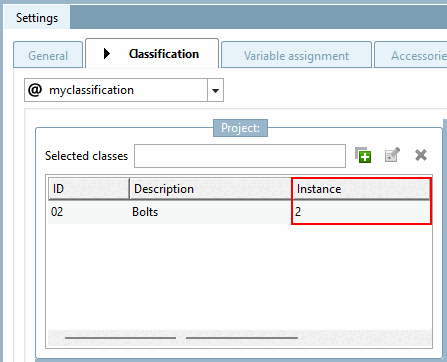

La selezione in Tipi di istanza [Types of instances] determina se la colonna Istanza [Instance] nella pagina di dialogo Classificazione [Classification] è modificabile o meno.

Figura 5.1457.  Istanza [Instance] modificabile

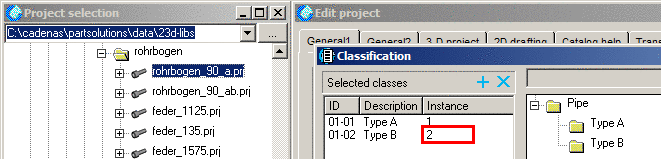

Esempio: Nell'impiantistica per le tubazioni, può essere utile l'uso di istanze per le connessioni dei tubi.
