4.4.2.
Ricerca di forme 3D
4.4.2.1.
Utilizzare il proprio modello 3D (o quello aperto in 3D) |  |
| Indietro | Avanti |
- 4.4.2.1.1. Ricerca geometrica (pezzo singolo)
- 4.4.2.1.2. Ricerca geometrica (singolo pezzo nell'assieme)
- 4.4.2.1.3. Ricerca parziale
- 4.4.2.1.3.1. Procedura
- 4.4.2.1.3.2. Esempi
- 4.4.2.1.3.2.1. Ricerca parziale: ricerca di una combinazione di superfici piane e della loro relazione
- 4.4.2.1.3.2.2. Ricerca parziale: ricerca di una superficie comprensiva di contorno interno di forma complessa
- 4.4.2.1.3.2.3. Ricerca parziale: riconoscimento di modelli
- 4.4.2.1.3.2.4. Ricerca parziale: ignorare la lunghezza del cilindro
- 4.4.2.1.3.2.5. Ricerca parziale: trovare la controparte
- 4.4.2.1.3.2.6. Ricerca parziale: ricerca di un testo 3D (carattere)

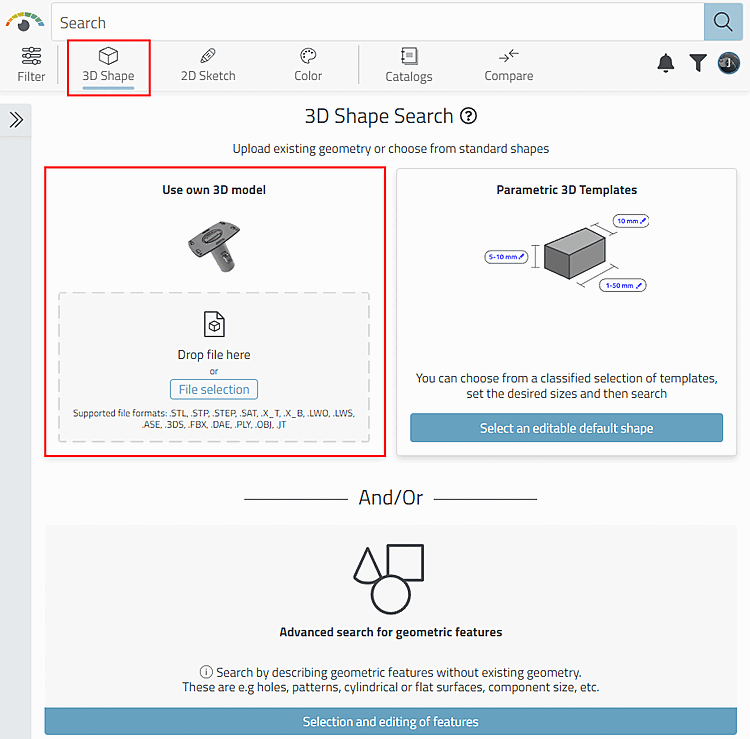

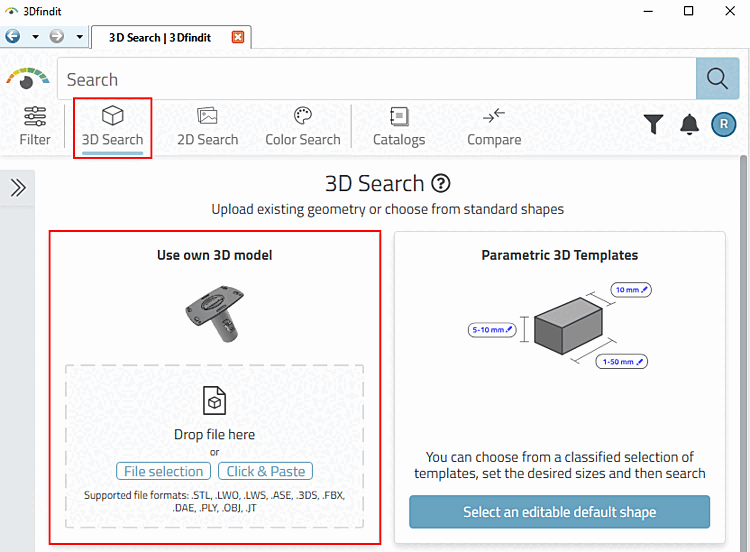

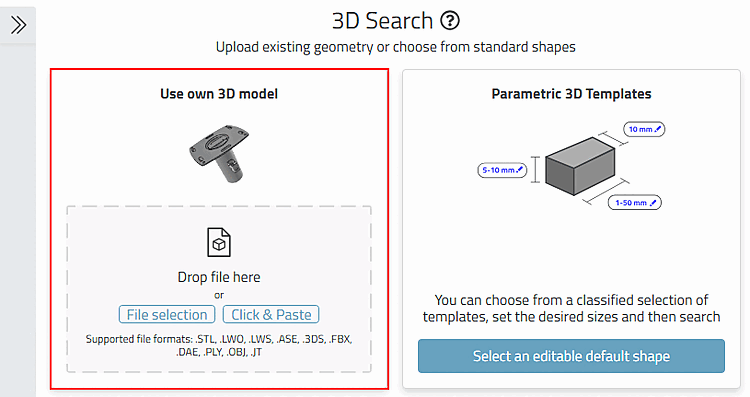

È possibile caricare il proprio modello 3D per le ricerche geometriche. A tale scopo, trascinare e rilasciare la parte desiderata nell'area designata o caricarla utilizzando il pulsante "Selezione file" tramite Explorer.

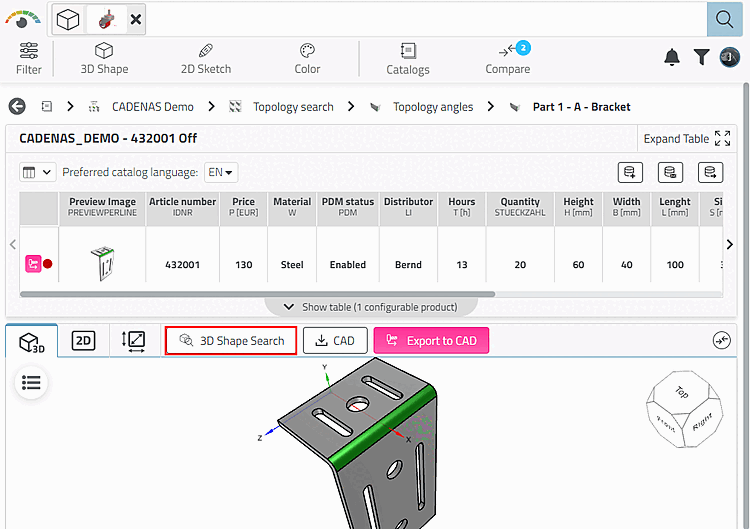

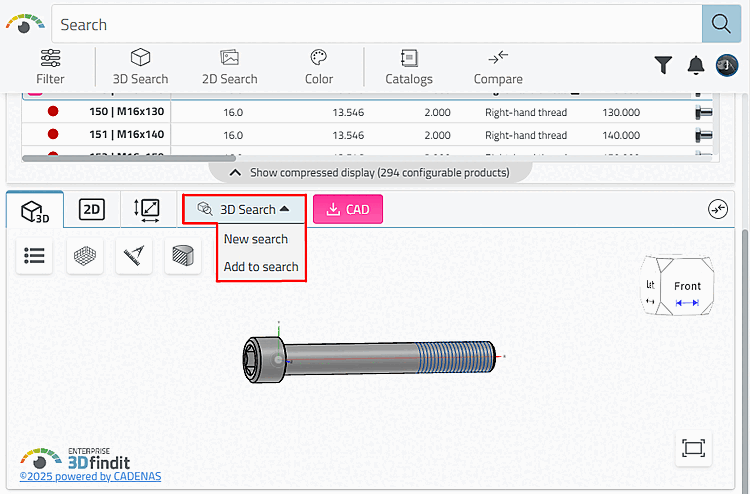

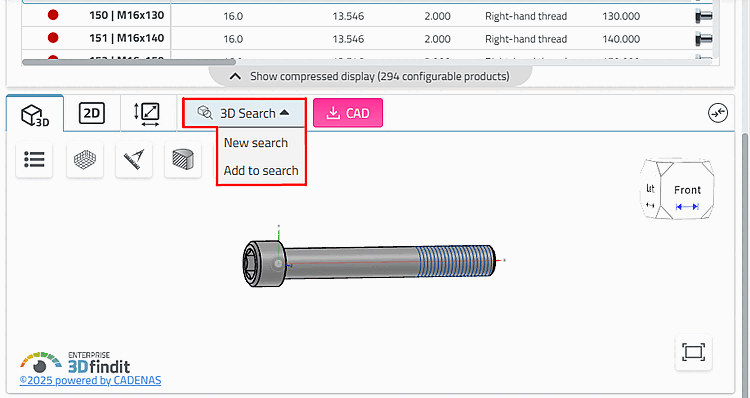

In alternativa, è possibile utilizzare un modello aperto nella vista 3D per la ricerca geometrica. A tale scopo, fare clic sul pulsante sopra la vista 3D.
![Caricare il pezzo in "Ricerca forma 3D [3D Shape Search]](https://webapi.partcommunity.com/service/help/latest/pages/it/ecatalogsolutions/doc/resources/img/img_c8de5e22512b4b91b1a28c4891a7d2b9.png)

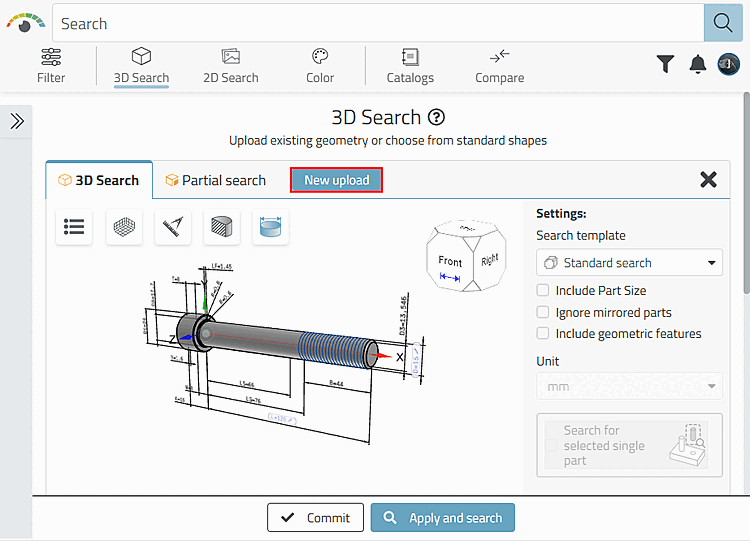

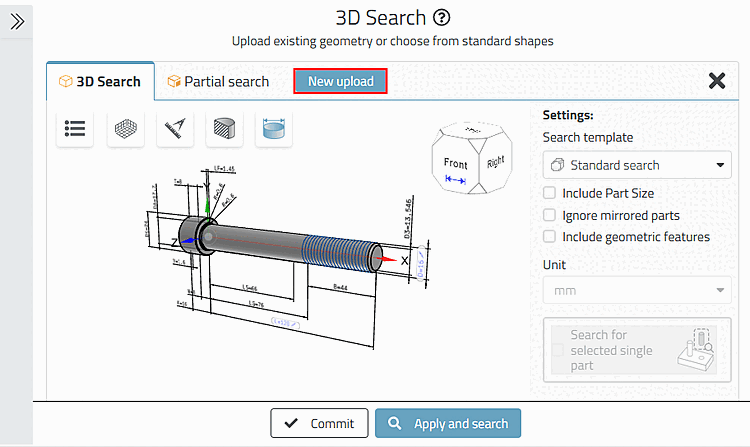

In ogni caso, la parte viene aperta nella finestra di dialogo delle impostazioni della scheda di ricerca delle forme 3D [3D Shape Search] (vedere la figura seguente). È possibile caricare nuovamente una parte dal file system facendo clic su
È possibile eseguire la ricerca geometrica per un singolo pezzo, una parte di un assieme o una singola caratteristica:
