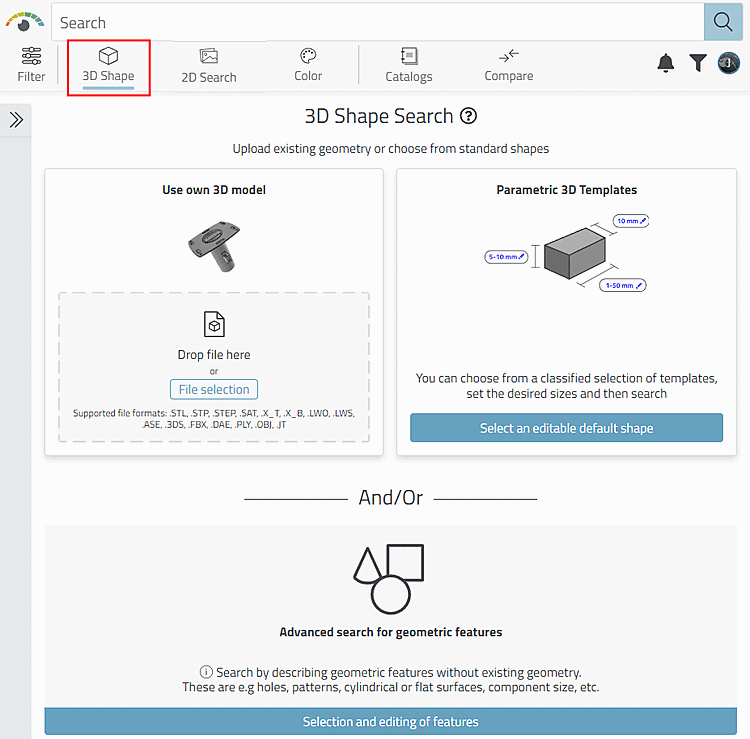

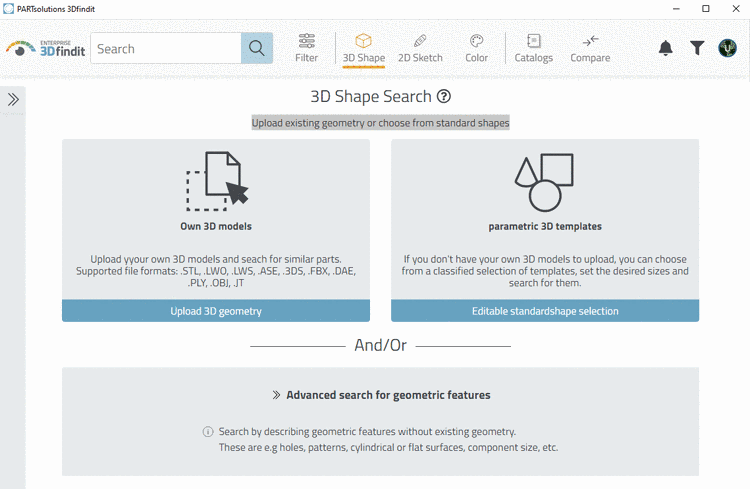

Utilizzare il proprio modello 3D [Use own 3D model]: È possibile trascinare e rilasciare il pezzo desiderato nell'area designata o caricarlo utilizzando il pulsante "Selezione file". In alternativa, è possibile utilizzare il pezzo caricato nella vista 3D per la ricerca geometrica (vedere sotto).

È possibile eseguire la ricerca per una singola parte o per una parte di un assieme. In entrambi i casi, la finestra di dialogo delle impostazioni viene aperta dopo il caricamento della parte. Sezione 4.4.2.1, “ Utilizzare il proprio modello 3D (o quello aperto in 3D)” Per maggiori dettagli, vedere .

Figura 4.51. Esempio: apertura di un singolo pezzo

Sezione 4.4.2.2, “ Modelli 3D parametrici ”M odelli 3D parametrici [Parametric 3D Templates]: vedere .

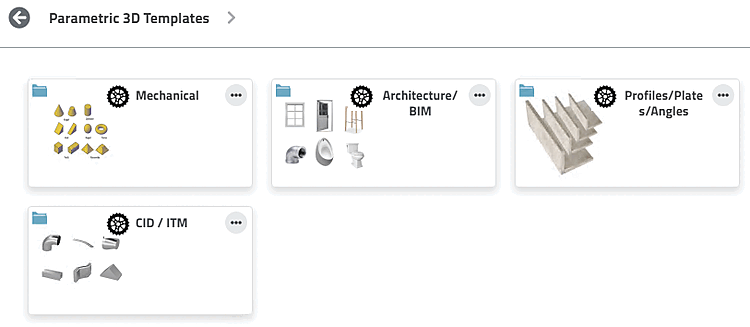

Figura 4.52.  Modelli 3D parametrici [Parametric 3D Templates]

Ricerca avanzata di caratteristiche geometriche [Advanced search for geometric features]: senza la geometria esistente, è possibile eseguire la ricerca in base alla definizione di caratteristiche geometriche. Si tratta, ad esempio, di fori, modelli, superfici cilindriche o piane, dimensioni dei componenti, ecc. Sezione 4.4.2.3, “ Ricerca avanzata di caratteristiche geometriche ” Vedere .

Figura 4.53.  Caratteristiche geometriche [Geometric features]
