5.10.2.6. Strato BMG (DIN4003)

I disegni possono essere ampliati con layer BMG in conformità alla norma DIN 4003. Durante l'esportazione di DXF/DWG 2D, questi layer trasferiscono informazioni importanti per la fornitura di utensili e il BIM, tra le altre cose.

Prerequisito: classificazione del SNC con dati corrispondenti

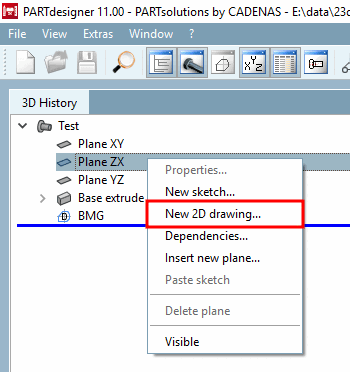

  1. In PARTdesigner, nella finestra di aggancio della storia 3D [3D History], fare clic sul comando del menu contestuale Nuovo disegno 2D.... [New 2D drawing...]

    Figura 5.715.

    -> Si apre la finestra di dialogo del disegno 2D [2D drawing].

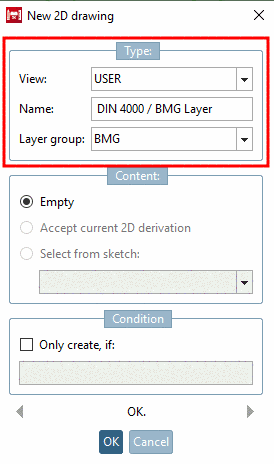

    Finestra di dialogo "Nuovo disegno 2D [New 2D drawing]

    Figura 5.716. Finestra di dialogo "Nuovo disegno 2D [New 2D drawing]

  2. Selezionare l'opzione Utente in Visualizzazione [View].

    Inserire ad esempio DIN 4000 / BMG Layer in Nome [Name].

    Selezionare l'opzione BMG in Gruppo di livelli [Layer group].

    Confermare con OK.

    -> Si apre lo Sketcher. (Il Il gruppo di pulsanti di testo è visibile nei disegni.)

  3. Impostare il disegno in Sketcher come di consueto.

    [Nota]Nota

    Un file 2db può anche essere salvato e caricato come schizzo parametrico 2D.

  4. Ora eseguite la classificazione.

    Esempio:

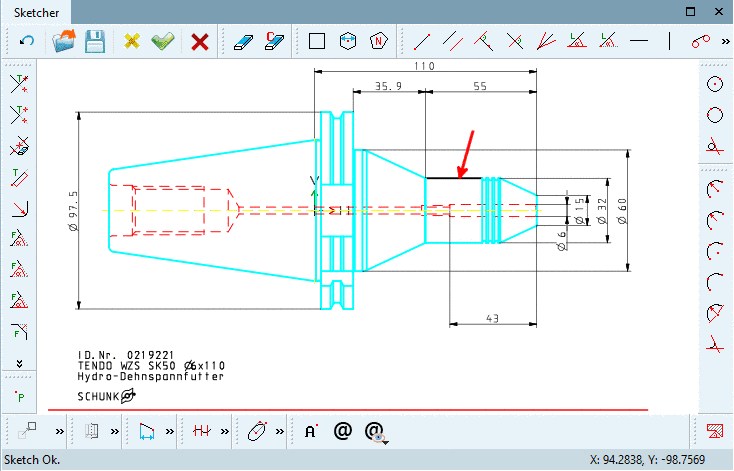

    1. Situazione iniziale: una linea non ancora classificata deve essere classificata.

      Figura 5.717.

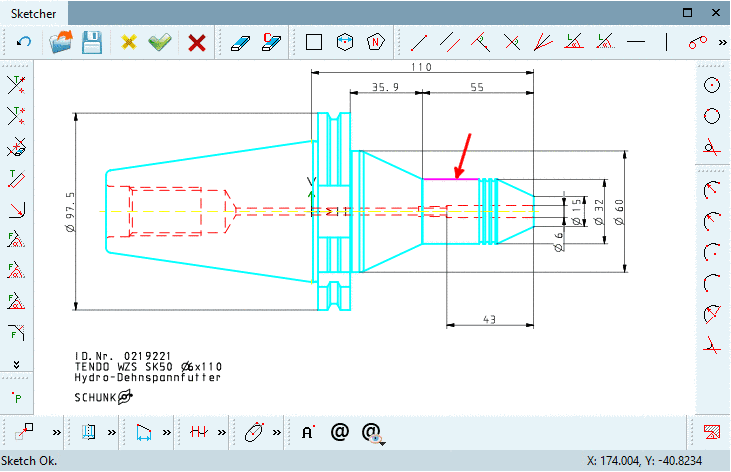

    2. Selezionare la linea desiderata.

      -> La linea viene ora visualizzata nel colore di marcatura standard.

      Figura 5.718.

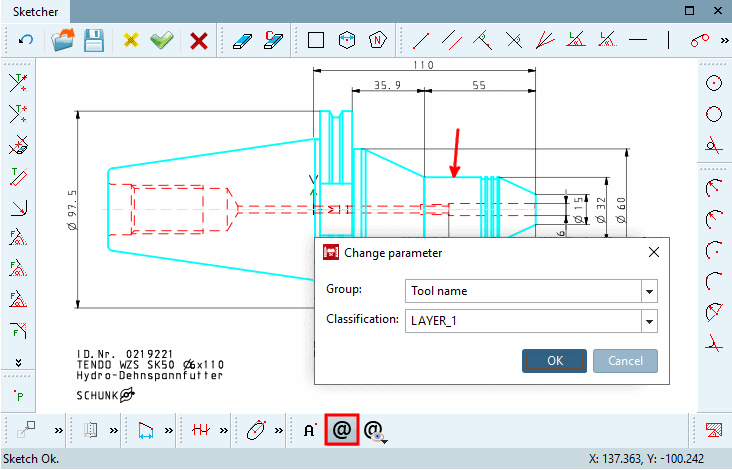

    3. Fare clic sull'icona Classifica elemento [Classify element] .

      -> Si apre la finestra di dialogo corrispondente per la determinazione del gruppo [Group] e della classificazione [Classification]. Effettuare le selezioni necessarie (in questo caso designazione dell'utensile e LAYER_1 ).

      Figura 5.719.

      Non appena si seleziona un layer, il risultato atteso (colore, tipo e spessore della linea) viene visualizzato immediatamente.

    4. Infine, confermare la selezione facendo clic su OK.

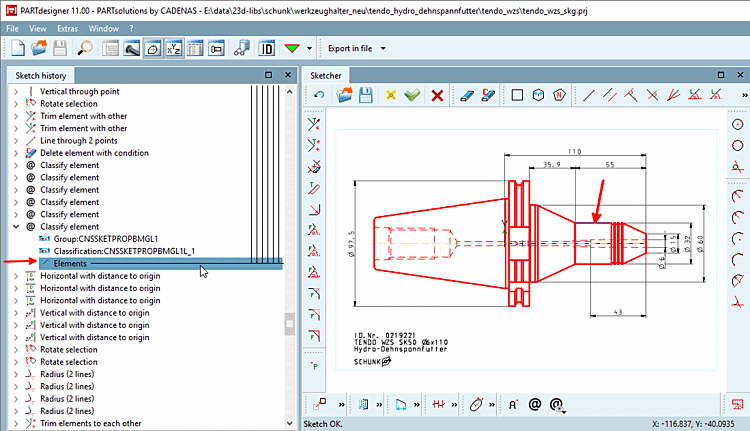

      -> Nella cronologia degli schizzi [Sketch history], la relazione tra elemento di forma e classificazione è rappresentata da una freccia rossa.

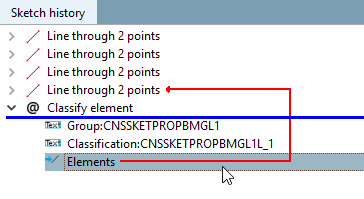

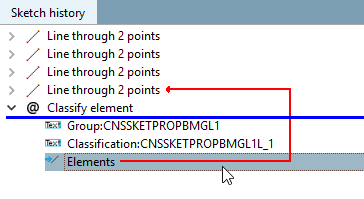

      Esempio: relazione tra elemento di forma e classificazione

      Figura 5.720. Esempio: relazione tra elemento di forma e classificazione

    [Nota]Nota

    Se la classificazione richiesta esiste già, è meglio aggiungere l'elemento selezionato a quello esistente invece di creare una nuova fase di classificazione!

    Figura 5.721.

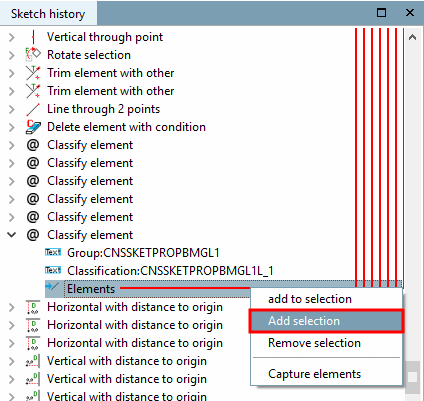

    A questo scopo, selezionare la categoria Elementi [Elements] nella classificazione appropriata e fare clic sul comando Aggiungi selezione [Add selection] del menu contestuale.

    Figura 5.722.

    [Nota]Nota

    A seconda del layer, le linee vengono visualizzate in modo diverso per colore, tipo(solida, tratteggiata, tratteggiata) e spessore (sottile, normale, spessa) (sia in PARTdesigner che successivamente in PARTdataManager nella derivazione 2D [2D derivation] ). Informazioni dettagliate sui singoli layer sono disponibili nella specifica DIN SPEC 69874-2.

  5. Utilizzando Nascondi elementi classificati [Hide classified elements] è possibile nascondere tutti i livelli di un gruppo o singoli livelli Mostra e nascondi i livelli per verificare se tutto è impostato correttamente è.

    Fare clic sul pulsante.

    -> Si apre l'area di dialogo corrispondente.

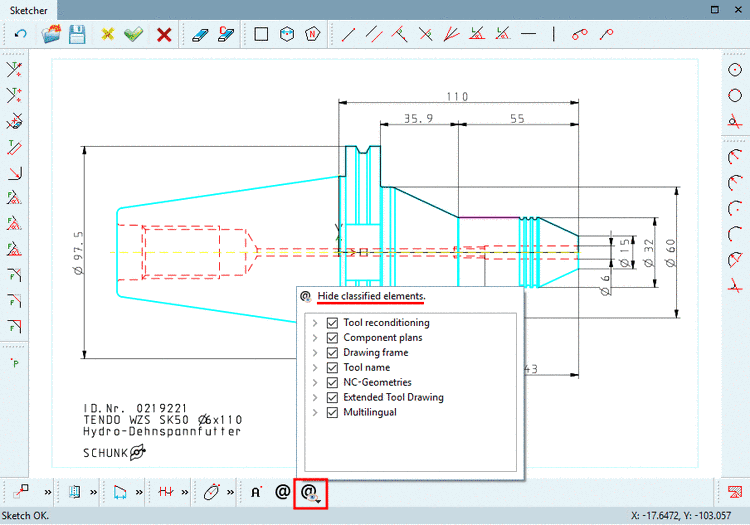

    Tutti i livelli visualizzati

    Figura 5.723. Tutti i livelli visualizzati

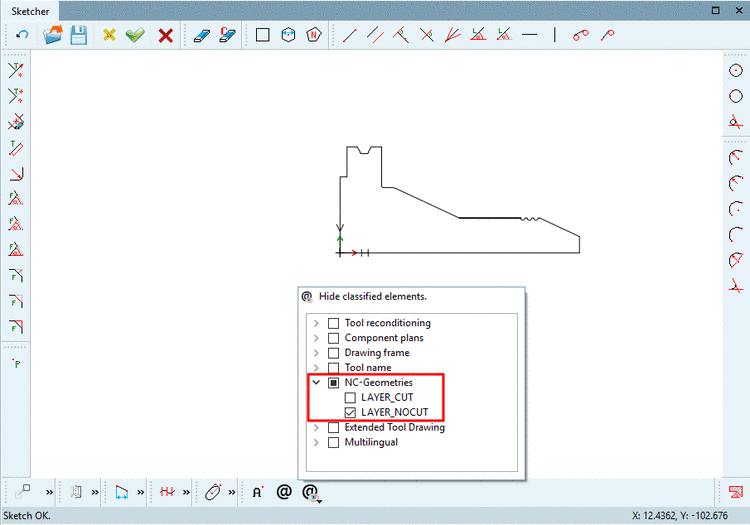

    Tutti i livelli sono nascosti, tranne "Geometrie NC".

    Figura 5.724. Tutti i livelli sono nascosti, tranne "Geometrie NC".

    Attivare/disattivare la casella di controllo per i gruppi o i livelli desiderati.

  6. Infine, fare clic su Applica modifiche [Accept changes] nello Sketcher. [Sketcher]

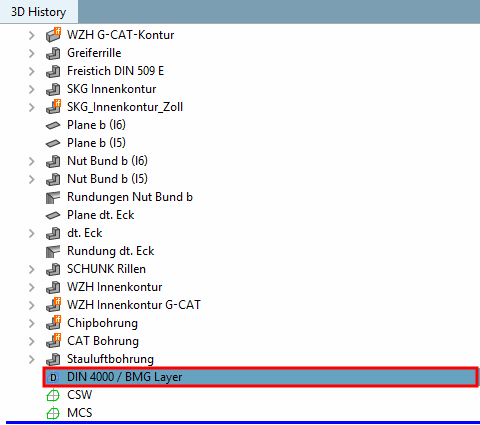

    -> Il disegno 2D aggiuntivo con le informazioni sul layer viene visualizzato nella cronologia 3D [3D History].

    Figura 5.725.

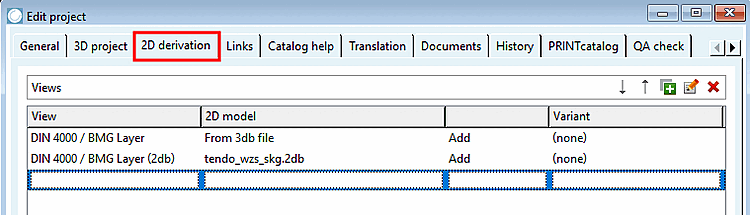

  7. Definire in PARTproject -> Modifica progetto [Edit project] -> Pagina della scheda Derivazione 2D [2D derivation] la visualizzazione o l'output del disegno 2D.

    Pagina della scheda Derivazione 2D [2D derivation]

    Figura 5.726. Pagina della scheda Derivazione 2D [2D derivation]

    • Immettere un nome di visualizzazione in Visualizzazione [View].

    • Aggiungere un modello 2D [2D model]. Esistono due modi per farlo:

      • Selezionare Da 3db [From 3db file] se si è creato il disegno in Sketcher e si desidera utilizzare questo disegno salvato internamente.

      • Selezionare un file 2db memorizzato nella directory del progetto.

    • Selezionare l'opzione Aggiungi [Add] nella terza colonna.

  8. Aggiornare l'indice.

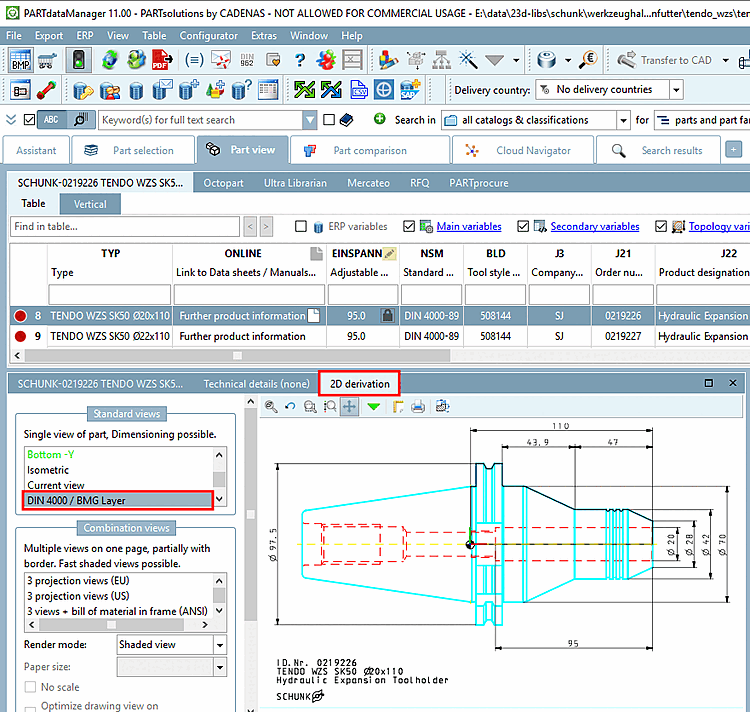

  9. Aprire PARTdataManager.

    -> Il disegno aggiuntivo viene visualizzato sotto la voce Derivazione 2D [2D derivation].

    Figura 5.727.

  10. Quando si esporta un DXF/DWG 2D, vengono esportati anche i layer BMG.
