Fare clic su Apri [Open] per aprire il livello di directory immediatamente inferiore. Per gli oggetti (singoli pezzi/assiemi), il sistema passa alla vista dei pezzi e carica l'oggetto.

Se durante l'installazione del catalogo sono state mantenute le vecchie versioni, è possibile aprirle o aggiungerle al confronto [Part comparison] dei componenti [Part comparison] tramite il sottomenu Versioni [Versions].

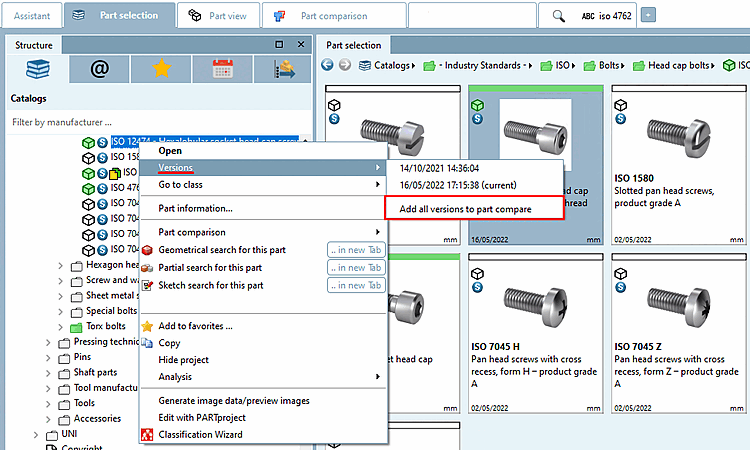

Figura 3.1156.

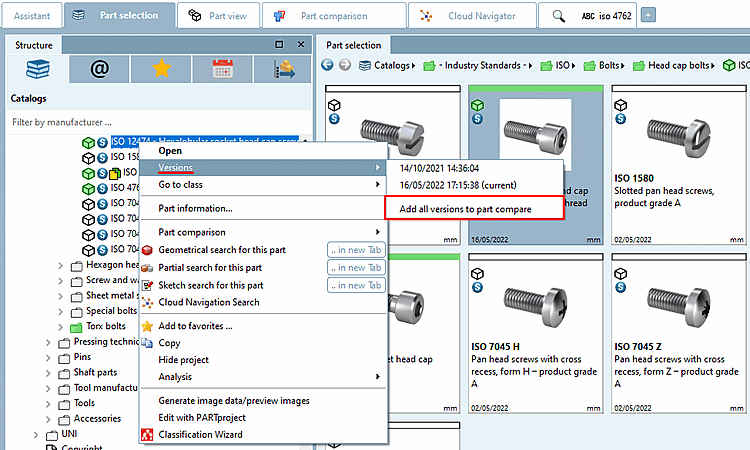

Aggiungere tutte le versioni al confronto dei componenti [Add all versions to part compare]:

-> Le versioni del progetto vengono caricate nella finestra di dialogo di confronto dei componenti [Part comparison].

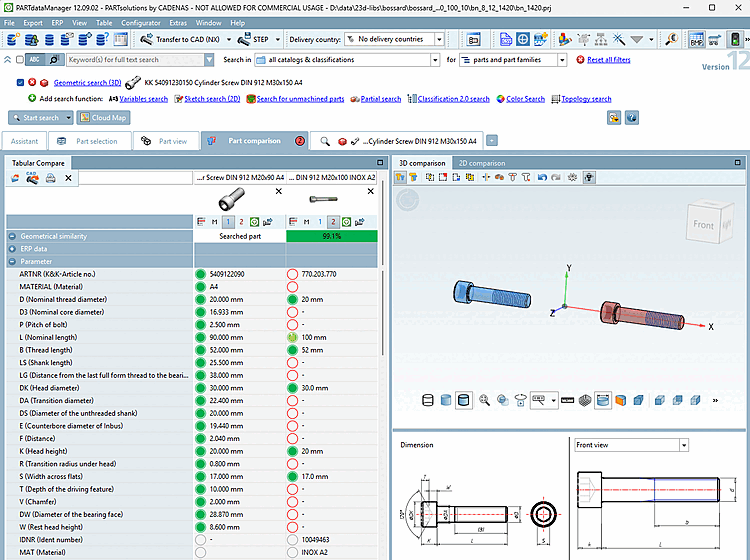

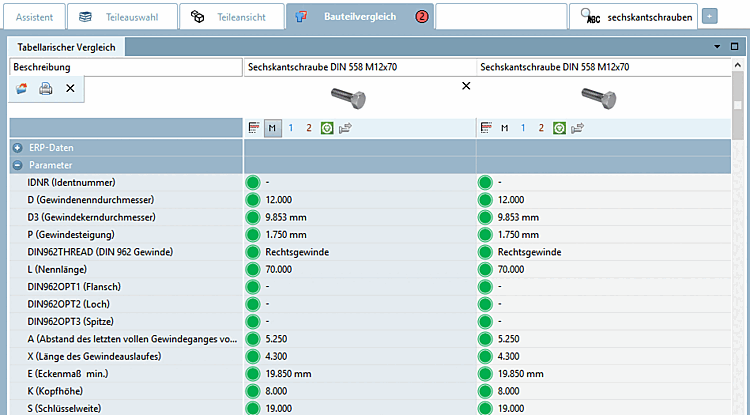

Figura 3.1157. Le versioni sono geometricamente identiche.

Sezione 3.1.6.10, “ Confronto tra i componenti ”Per informazioni sul confronto dei componenti [Part comparison], consultare il sito .

Per i pezzi classificati, nel menu contestuale si trova il comando Salta alla classe [Go to class] e nel sottomenu le classi corrispondenti (una o più).

Cliccando su una classificazione [Classification], il corrispondente Parte della scheda Classificazioni [Classifications] aperto. Ora puoi selezionare tutte le parti classificate allo stesso modo confrontare.

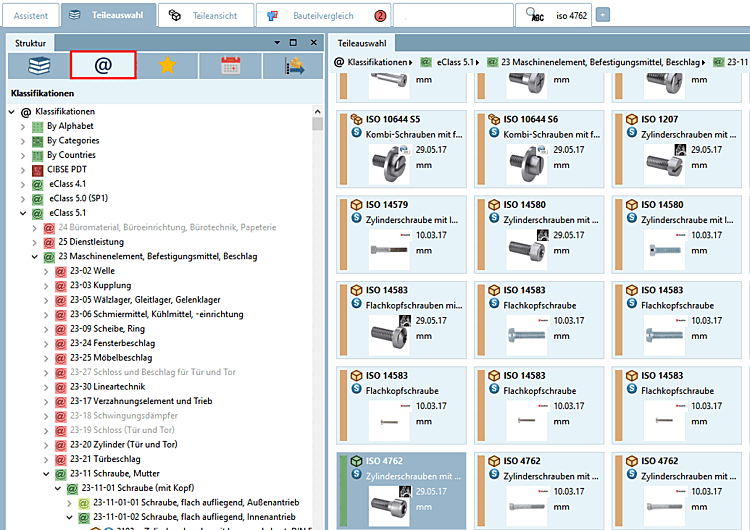

Figura 3.1158. Parte aperta nella selezione della classe [Classes]

Le informazioni fornite al momento della creazione/modifica di un progetto (parte/gruppo di parti) (posizione di memorizzazione, nome, autore, ecc.) possono essere richiamate nella finestra Informazioni sulla parte [Part information]:

Se il progetto è classificato, vengono visualizzate anche le classificazioni [Classifications].

Fare clic su un link per aprire il componente nella selezione dei componenti [Part selection], nella struttura di classificazione.

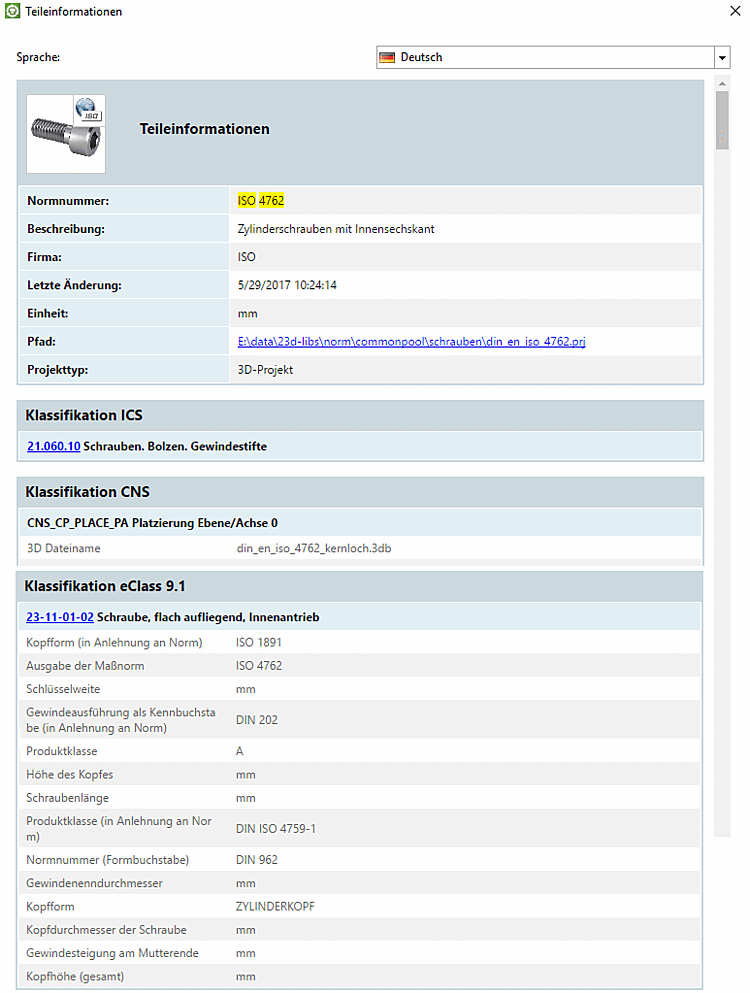

Figura 3.1159.  Informazioni sulle parti [Part information]

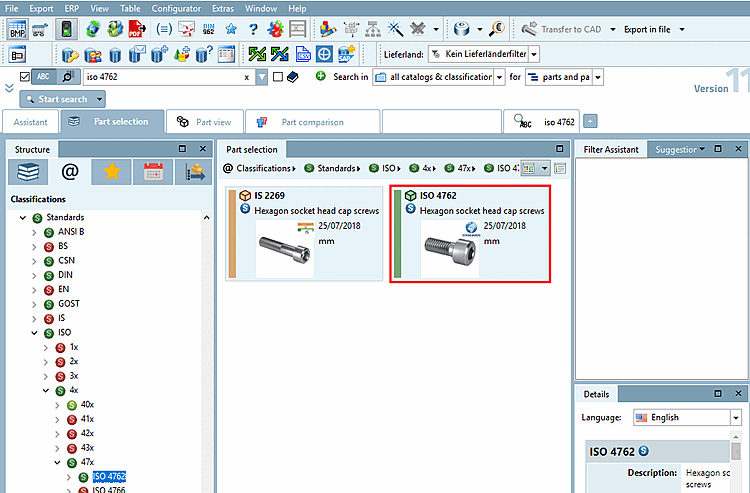

Figura 3.1160. Risultato dopo aver fatto clic sul link "23-11-01-02" (vite, piatta, azionamento interno) nella finestra "Informazioni sui componenti

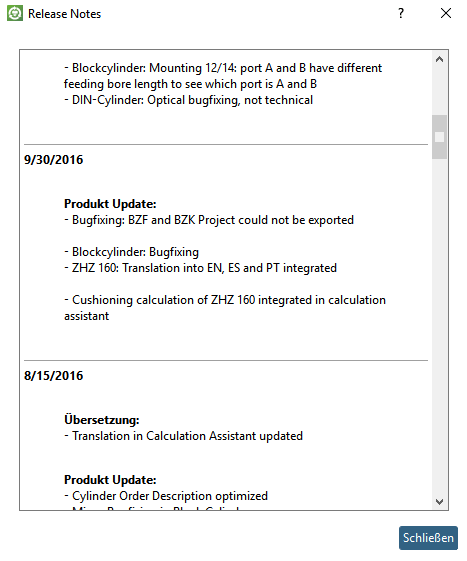

Il comando è disponibile per i cataloghi dei produttori a livello di catalogo.

Figura 3.1161.

La voce di menu contiene (al massimo) le seguenti sottovoci:

Figura 3.1162.

Con i seguenti comandi del menu contestuale, viene prima richiamata la finestra di dialogo corrispondente al metodo di ricerca, dopodiché è possibile eseguire la ricerca. La directory da cercare è già impostata come filtro (vedere Ricerca in [Search in] ).

Figura 3.1163.

Confronto tra componenti: Carica come 1° componente [Compare parts: Load as first part] | Confronto tra componenti: Carica come 2° componente [Compare parts: Load as second part] | Confronto tra componenti: Aggiungi componente [Part compare: Add part]

Questi comandi sono disponibili a livello di progetto e nei risultati della ricerca. Si usano per caricare i componenti nel confronto dei componenti [Part comparison].

Figura 3.1166.

Sezione 3.1.6.10, “ Confronto tra i componenti ”Informazioni dettagliate al riguardo sono disponibili sul sito .

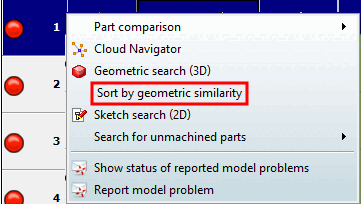

Il comando è disponibile solo nella tabella.

L'ordinamento della tabella in base alla somiglianza geometrica è particolarmente utile per i cataloghi di pezzi propri in cui vengono combinati in un progetto di classificazione pezzi eterogenei con aspetto molto diverso.

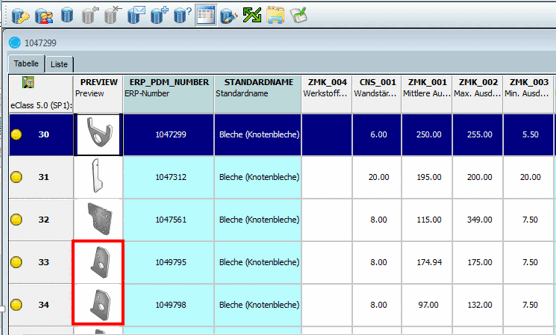

Figura 3.1167. Esempio dal proprio catalogo pezzi con anteprima 3D e impronta geometrica

Fare clic sul comando per eseguire automaticamente la ricerca geometrica (3D) [Geometric search (3D)].

	Nota
	Se si fa clic sul pulsante .. . [.. in new Tab] in una nuova scheda [.. in new Tab] invece che sul comando stesso, i risultati della ricerca vengono visualizzati in una nuova pagina della scheda invece che in quella principale, in modo da poter confrontare rapidamente i diversi risultati.

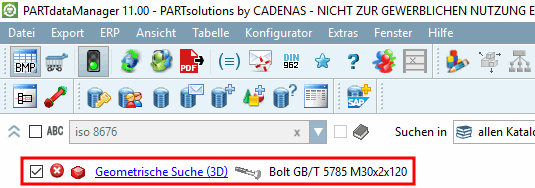

-> La parte di ricerca viene visualizzata nell'area dei metodi di ricerca.

Figura 3.1168.

Sezione 3.1.6.4.6, “ Ricerca geometrica (3D) ”Informazioni dettagliate sulla ricerca geometrica (3D) [Geometric search (3D)] sono disponibili su .

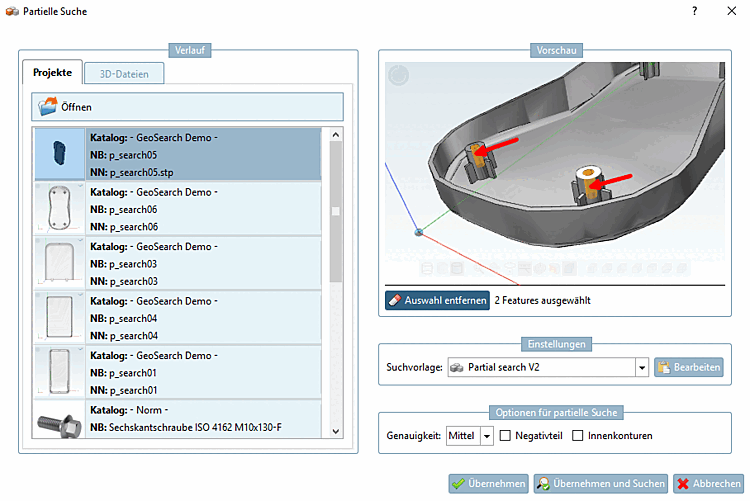

Il comando è disponibile solo a livello di progetto. La parte selezionata viene visualizzata nella finestra di dialogo Ricerca parziale [Partial search].

Selezionare le caratteristiche desiderate.

Figura 3.1169.

Fare clic su Applica e cerca [Commit and Search] per eseguire immediatamente la ricerca.

	Nota
	Se si fa clic sul pulsante .. . [.. in new Tab] in una nuova scheda [.. in new Tab] invece che sul comando stesso, i risultati della ricerca vengono visualizzati in una nuova pagina della scheda invece che in quella principale, in modo da poter confrontare rapidamente i diversi risultati.

Sezione 3.1.6.4.7.4.2, “ Creazione e modifica automatica di schizzi da 3D ”Informazioni dettagliate sulla ricerca parziale [Partial search] sono disponibili all'indirizzo .

Il comando è disponibile solo a livello di progetto. Gli schizzi di vista vengono creati automaticamente e visualizzati nella finestra di dialogo Importa disegno [Import drawing].

Figura 3.1170.

Eseguire la ricerca con OK.

-> Nell'area dei metodi di ricerca vengono visualizzati gli schizzi della parte da ricercare.

Figura 3.1171.

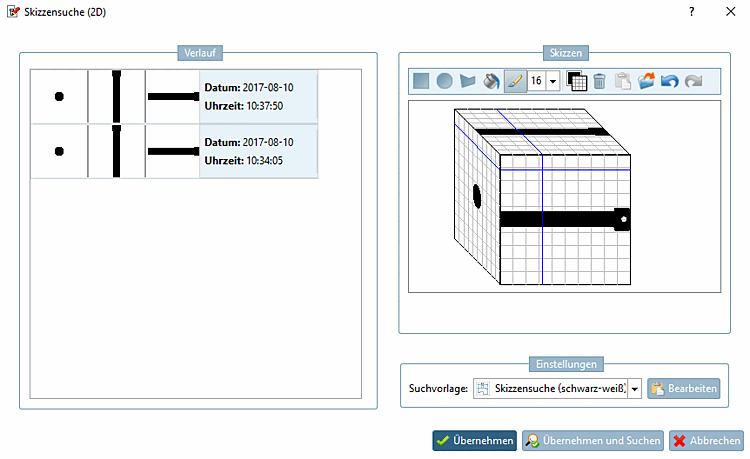

Fare clic sul link Ricerca schizzi (2D) [Sketch search (2D)] per aprire lo sketcher e modificare i singoli schizzi come richiesto.

Figura 3.1172.

Fare clic su Applica e cerca [Commit and Search] per eseguire immediatamente la ricerca.

	Nota
	Se si fa clic sul pulsante .. . [.. in new Tab] in una nuova scheda [.. in new Tab] invece che sul comando stesso, i risultati della ricerca vengono visualizzati in una nuova pagina della scheda invece che in quella principale, in modo da poter confrontare rapidamente i diversi risultati.

Sezione 3.1.6.4.7.4.2, “ Creazione e modifica automatica di schizzi da 3D ”Informazioni dettagliate sulla ricerca per schizzi (2D) [Sketch search (2D)] sono disponibili su .

Il comando è disponibile solo a livello di progetto. Il componente in questione viene trasferito nel Cloud Navigator come nodo radice e il metodo di ricerca geometrica (3D) [Geometric search (3D)] viene eseguito immediatamente.

Figura 3.1173.

	Nota
	Le altre ricerche, come la ricerca di testo completo [Full-text search], la ricerca di variabili [Variables search], la ricerca di schizzi (2D) [Sketch search (2D)] e la ricerca topologica [Topology search], devono essere effettuate tramite l'area di dialogo dei metodi di ricerca. La ricerca per colore [Color Search] non è disponibile per il Cloud Navigator.

Sezione 3.1.6.11, “ Navigatore cloud ”Informazioni dettagliate sulla ricerca CloudNavigator [CloudNavigator Search] sono disponibili all'indirizzo .

È possibile salvare le directory o i progetti utilizzati di frequente tramite il comando del menu contestuale Aggiungi ai preferiti [Add to favorites] nella pagina della scheda Preferiti [Favorites].

Il comando Aggiungi ai preferiti [Add to favorites] del menu contestuale si trova nelle schede Cataloghi [Catalogs], Simboli [Symbols], Dettagli [Details], Classi [Classes], Cronologia [History], Analisi [Analyses] e Risultati della ricerca.

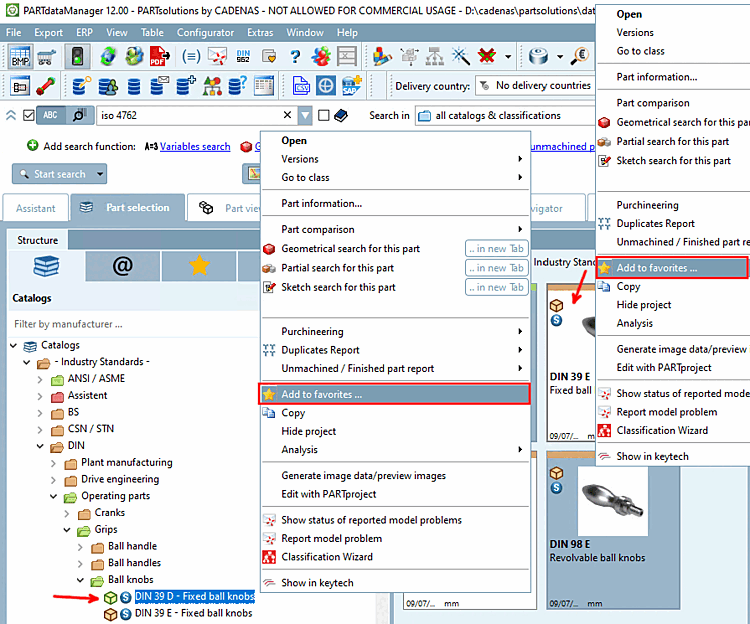

Figura 3.1174.  "Aggiungi ai preferiti [Add to favorites]", ad esempio sotto "Cataloghi [Catalogs]" o "Simboli [Symbols]".

Procedere come segue:

Esportazione dei preferiti [Export favorites] / Importazione dei preferiti [Import favorites]

Nella pagina della scheda Preferiti [Favorites] sono disponibili i comandi Esporta preferiti [Export favorites] / Importa preferiti [Import favorites] a livello di directory.

In questo modo è possibile trasferire facilmente i propri preferiti su un altro computer o condividerli con i colleghi.

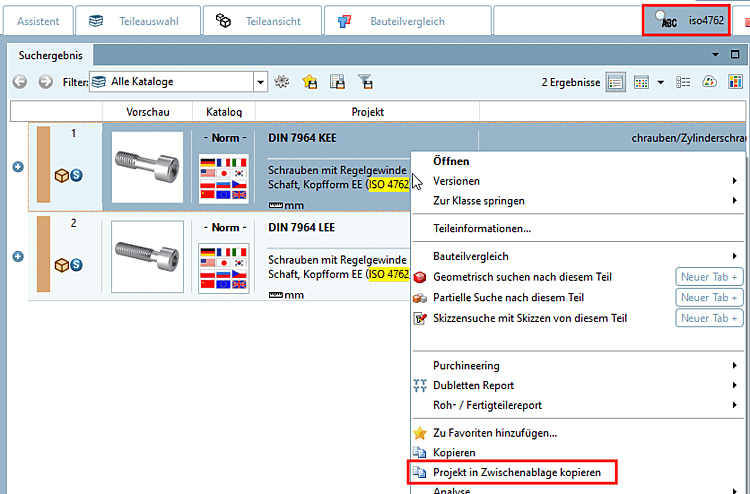

Copia del progetto negli appunti (per i risultati della ricerca): Ad esempio, il nome nella colonna Progetto [Project]

Figura 3.1176.

... elimina il progetto / la directory selezionata dall'albero delle directory.

	Nota
	La directory/progetto può essere nuovamente inclusa nella struttura tramite PARTadmin (vedere Sezione 1.3.3.6.4, “Significato delle icone e della loro visualizzazione nell'albero degli indici ” in Amministrazione PARTsolutions - Manuale ).

	Nota
	Il comando del menu contestuale è disponibile solo nei Preferiti o nei propri cataloghi.

Per rinominare una directory, selezionarla e scegliere Rinomina directory [Rename directory] nel menu contestuale.

	Nota
	I progetti di documenti possono essere creati solo nei cataloghi autocreati.

Nei progetti di documenti, è possibile allegare informazioni aggiuntive (ad esempio, fogli di dimensioni) a un progetto. I formati di file più comuni in questo contesto sono *.html, *.pdf e *.doc.

Risultato:

Figura 3.1179.

Nota

Due funzioni di base sono disponibili tramite il comando Genera dati immagine/anteprime immagini [Generate image data/preview images]: Generare anteprime [Generate previews]: È possibile generare le immagini di anteprima utilizzate internamente al programma. Sezione 3.1.16.6.1.2.21.1, “ Generare anteprime ” Vedere . Esportazione dei dati dell'immagine [Export images]: È possibile esportare quantità maggiori di componenti a livello di directory in qualsiasi formato di esportazione in una directory di destinazione specificata. Sezione 3.1.16.6.1.2.21.2, “ Esportazione di dati di immagine ” Vedere . Figura 3.1181.

	Nota
	L'esportazione di file tramite esecuzione batch è possibile solo con la licenza [License]corrispondente!

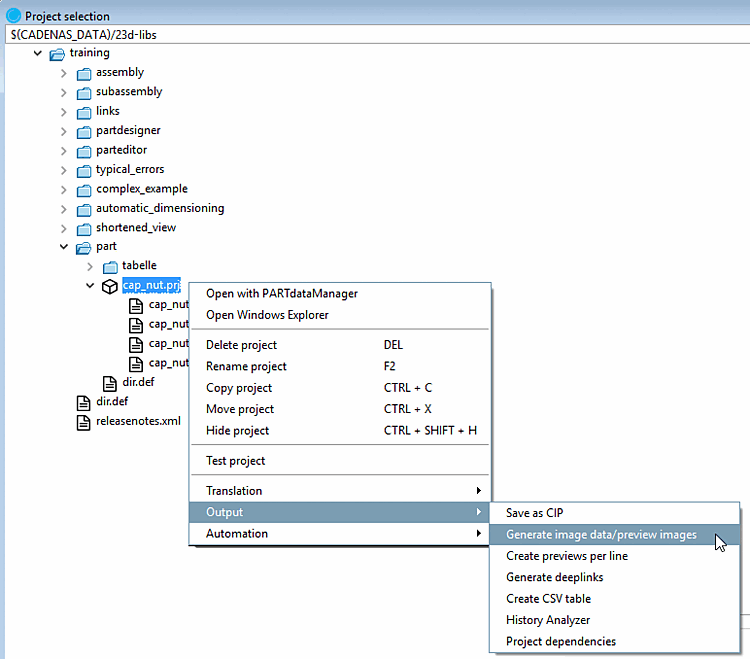

La funzione è disponibile a livello di progetto e di directory in PARTdataManager e in PARTproject:

Per creare immagini di anteprima nell'esecuzione batch, procedere come segue:

Selezionare una directory o un progetto. Selezionare Generate image data/preview images nel menu contestuale. --> Si apre la finestra di dialogo Esporta dati immagine [Export images].

Figura 3.1184.

Le opzioni di impostazione sono spiegate in dettaglio di seguito:

3.1.16.6.1.2.21.1.  Generare anteprime

Le anteprime [Previews] (thumbnail) sono visualizzate in vari punti.

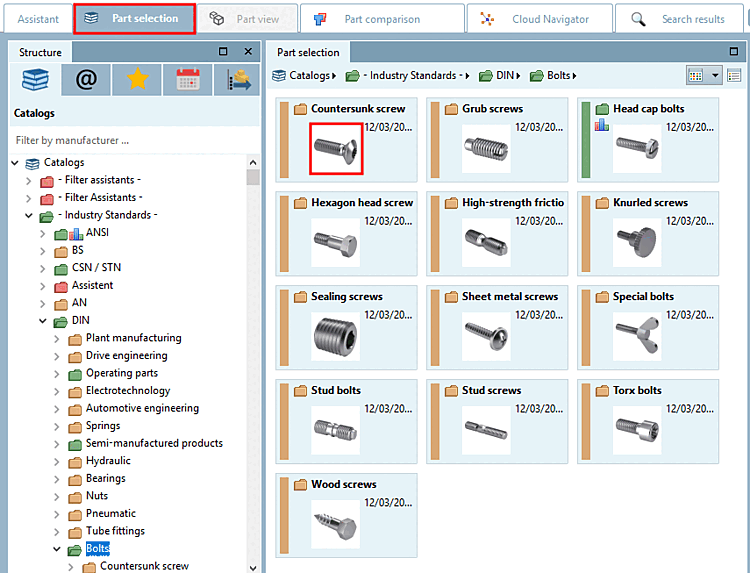

• Un'immagine di anteprima è memorizzata nella selezione dei pezzi [Part selection] a livello di catalogo, directory e progetto in ogni catalogo.



  Figura 3.1185.

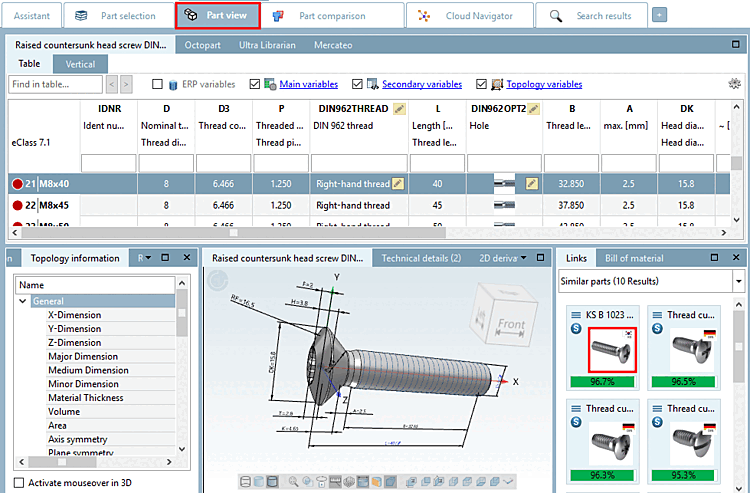

• Le anteprime sono visualizzate anche in Vista parti [Part view] -> Riferimenti [Links].



  Figura 3.1186.

Di seguito viene illustrato in dettaglio l'intero processo di creazione delle immagini di anteprima.

3.1.16.6.1.2.21.1.1. Chiamata

La funzione è disponibile sia a livello di progetto che di directory in PARTdataManager.^[117]nonché in PARTproject:

• Chiamata in PARTdataManager

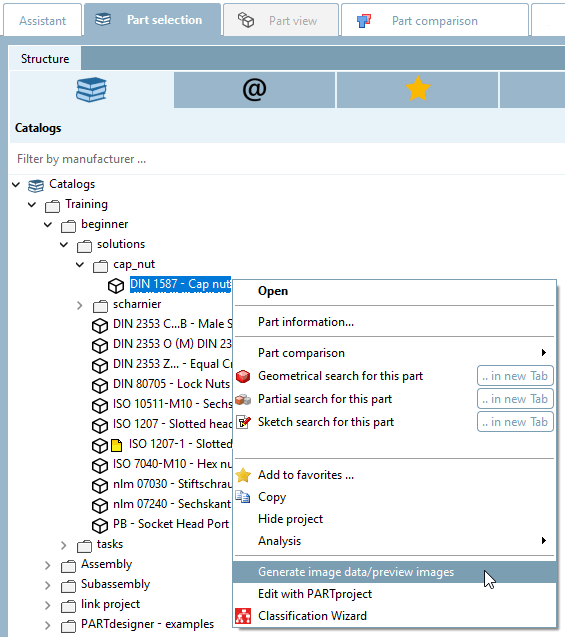

  Figura 3.1187.  Selezione della parte [Part selection] -> Menu contestuale a livello di directory o di progetto -> Genera dati immagine/anteprime immagini [Generate image data/preview images]

• Chiamata in causa PARTproject

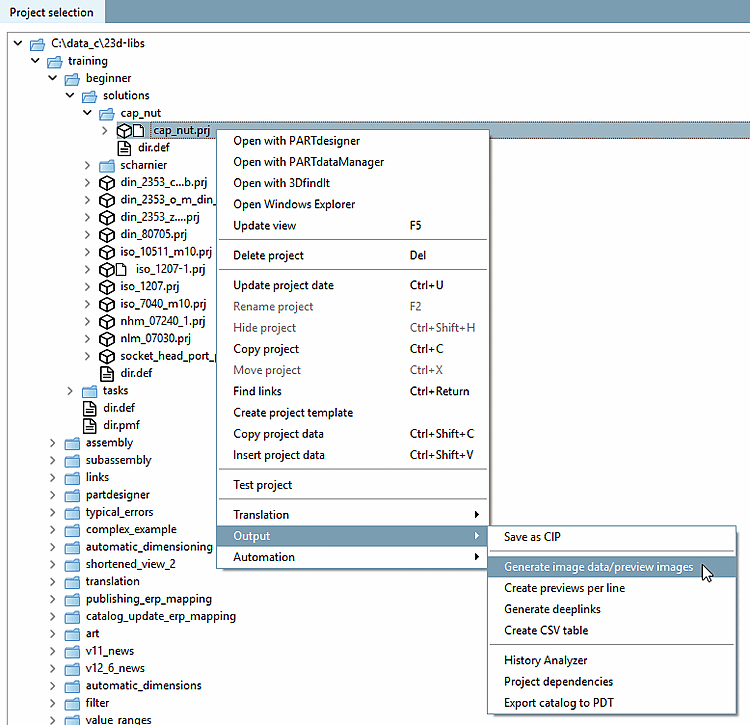

  Figura 3.1188.  Selezione del progetto [Project selection] -> Menu contestuale a livello di directory o di progetto -> Output -> Genera dati immagine/anteprime immagini [Generate image data/preview images]

  Nota PARTdataManager deve essere installato.

3.1.16.6.1.2.21.1.2. Impostazioni

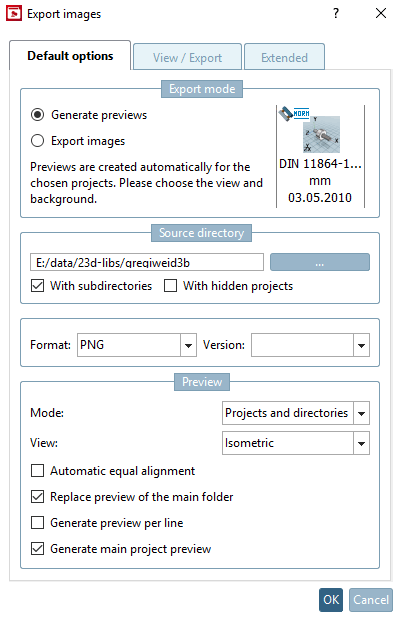

3.1.16.6.1.2.21.1.2.1. Pagina della scheda "Opzioni standard

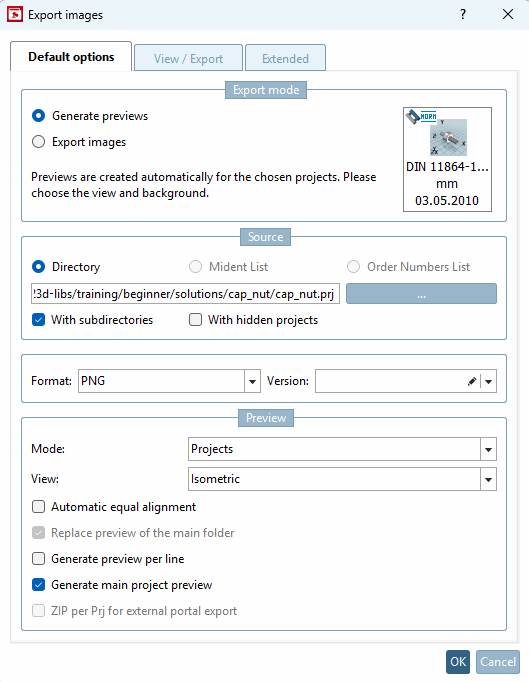

Figura 3.1189.

• Modalità di esportazione [Export mode]:

  Selezionare l'opzione Genera anteprime [Generate previews].

• Elenco delle fonti [Source directory]

  La directory di origine è già determinata automaticamente. Di norma, non si deve modificare la voce del campo.

  Utilizzando Sfoglia ... è possibile modificare il percorso, se necessario.

  • Con le sottodirectory [With subdirectories]

    Opzionalmente, è possibile includere le sottodirectory per la creazione delle immagini di anteprima.

  • Con progetti nascosti [With hidden projects]

    Opzionalmente, è possibile includere progetti nascosti per la creazione delle immagini di anteprima.

• Formato [Format] / Versione [Version]

  Selezionare il formato desiderato dalla casella di riepilogo. Sono disponibili tre formati per la creazione di immagini di anteprima: PNG, Maxwell Render, POV-Ray.

  • PNG

    Se alla voce Formato [Format] è stato selezionato PNG, dopo aver confermato le impostazioni con OK si apre la pagina di dialogo Esporta in formato PNG.



    Figura 3.1190.

    Una descrizione dettagliata delle impostazioni si trova in Sezione 3.1.9.3.1, “BMP GIF JPEG PNG TIFF ”.

  • Render di Maxwell

    Se alla voce Formato [Format] è stato selezionato Maxwell Render, dopo aver confermato le impostazioni con OK si apre la pagina di dialogo Esporta in formato Maxwell Render.



    Figura 3.1191.

    Una descrizione dettagliata delle impostazioni si trova in Sezione 3.1.9.3.3, “Maxwell Render 3D ”. Se in Render [Rendering] viene selezionata la voce Trasferimento al server [Transfer to server], la generazione viene eseguita utilizzando il modulo PARTrenderManager, descritto anche in questa sezione.

  • POV-Ray

    Generate le vostre immagini di anteprima con la massima qualità grazie al rendering POV-Ray.

    Nota Per le immagini di anteprima POV-Ray è necessaria una licenza separata!

    Se alla voce Formato [Format] è stato selezionato POV-Ray, dopo aver confermato le impostazioni con OK si apre la pagina di dialogo Esporta in formato POV-Ray.



    Figura 3.1192.

    Una descrizione dettagliata delle impostazioni si trova in Sezione 3.1.9.3.4, “POV-Ray 3D ”.

• Versione [Version]: non necessaria per la generazione di anteprime [Generate previews]

• Anteprima [Preview]:

  • Modalità [Mode]:

    Nel campo dell'elenco, selezionare se l'esecuzione batch deve avere effetto a livello di progetto, di directory o di entrambi i livelli.

    • Progetti [Projects]

      Le anteprime vengono generate solo per i progetti. Le anteprime per le directory rimangono inalterate.

    • Progetti e directory [Projects and directories]

      In primo luogo, vengono (ri)generate le anteprime per i progetti, poi queste vengono utilizzate per il livello di directory.

    • Elenchi [Directories]

      Vengono utilizzate le immagini esistenti.

  • Vista [View]: selezionare la prospettiva desiderata per le immagini di anteprima nella casella di riepilogo.

    • Isometrico [Isometric]

    • Dimetrico [Dimetric]

    • Trimetrico [Trimetric]

    • Sopra [Top]

    • Sotto [Bottom]

    • Anteriore [Front]

    • Posteriore [Back]

    • Diritto [Right]

    • Collegamenti [Left]

    • Ingresso angolare [Angle entry]

      Vedere anche la pagina Vista / Esportazione [View / Export] -> Scheda Rotazione.

  • Sincronizzazione automatica [Automatic equal alignment]:

    Tutti i pezzi sono posizionati con il loro lato più lungo sull'asse X. Se ci sono due lati della stessa lunghezza (il più lungo), si sceglie a caso il lato più lungo.

  • Sovrascrittura dell'anteprima della cartella principale [Replace preview of the main folder]

    L'opzione è attiva solo se in Modalità [Mode] è selezionato Progetti e directory [Projects and directories] o Directory [Directories].

  • Creare un'anteprima per riga [Generate preview per line]

    Generare l'anteprima del progetto principale [Generate main project preview]

    Nota È possibile utilizzare solo Generazione anteprima per riga [Generate preview per line] o Generazione anteprima progetto principale [Generate main project preview] in UN'UNICA sessione. Se si richiedono entrambe le opzioni, è necessario eseguire una generazione separata per ciascuna di esse.

Una volta eseguite tutte le impostazioni, premere OK.

	Avvertimento
	La creazione di una nuova immagine di anteprima sovrascrive quella esistente!

	Nota
	Se la nuova immagine di anteprima non appare immediatamente, salire prima di un livello e poi tornare al progetto modificato. In ogni caso, le immagini di anteprima create (o modificate) vengono visualizzate dopo il riavvio di PARTdataManager.

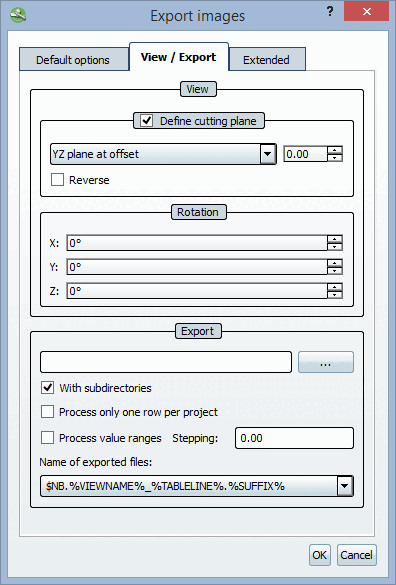

3.1.16.6.1.2.21.1.2.2. Pagina della scheda "Visualizza / Esportazione

Vista [View]: L'area di dialogo Visualizza [View] è disattivata per impostazione predefinita. Per attivarlo, selezionare la casella di controllo Definisci piano di taglio [Define cutting plane]. Selezionare il piano di taglio e la distanza desiderata nella casella di riepilogo. Rotazione [Rotation]: L'area di dialogo Rotazione [Rotation] è attiva solo se la selezione dell' input Angolo [Angle entry] è stata effettuata nella pagina della scheda Opzioni standard [Default options] in Anteprima [Preview] -> Visualizza [View]. L'area di dialogo Esporta [Export] è disattivata quando si seleziona Genera anteprime [Generate previews].

Figura 3.1193.  Modalità di esportazione [Export mode]: generazione di anteprime [Generate previews]

Una volta eseguite tutte le impostazioni, premere OK.

	Avvertimento
	La creazione di una nuova immagine di anteprima sovrascrive quella esistente!

	Nota
	Se la nuova immagine di anteprima non appare immediatamente, salire prima di un livello e poi tornare al progetto modificato. In ogni caso, le immagini di anteprima create (o modificate) vengono visualizzate dopo il riavvio di PARTdataManager.

3.1.16.6.1.2.21.1.2.3. Pagina della scheda "Avanzate

File di registro [Log file]: Posizione di memorizzazione del file di log in cui viene registrato il processo di esportazione. Il percorso predefinito inserito punta alla directory utente personale. Utilizzando Sfoglia ... è possibile modificare il percorso.

Figura 3.1194.  Modalità di esportazione [Export mode]: Generazione di anteprime [Generate previews] -> Pagina della scheda "Avanzate [Extended]

Una volta eseguite tutte le impostazioni, premere OK.

	Avvertimento
	La creazione di una nuova immagine di anteprima sovrascrive quella esistente!

	Nota
	Se la nuova immagine di anteprima non appare immediatamente, salire prima di un livello e poi tornare al progetto modificato. In ogni caso, le immagini di anteprima create (o modificate) vengono visualizzate dopo il riavvio di PARTdataManager.

3.1.16.6.1.2.21.1.3. Alternativa: creare e importare l'immagine di anteprima esternamente

Le immagini di anteprima create esternamente (*.png) vengono salvate in PARTproject importandole [Import] a livello di directory o di progetto.

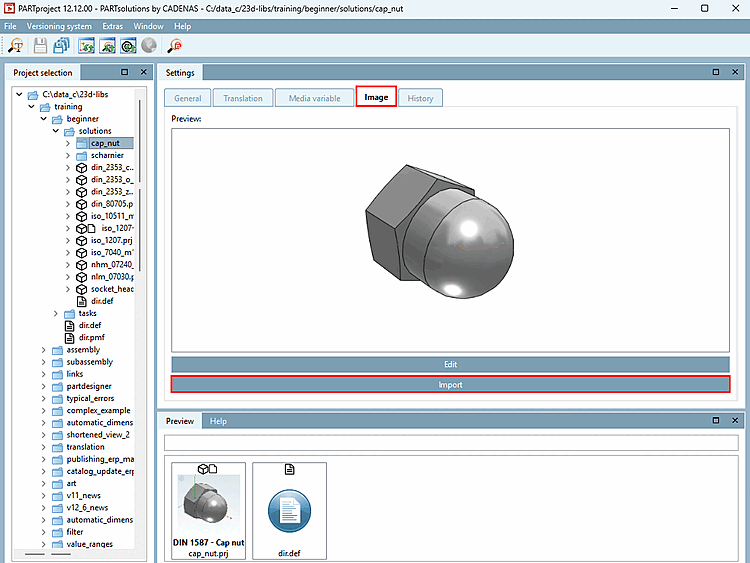

Figura 3.1195. Importazione dell'immagine di anteprima a livello di directory

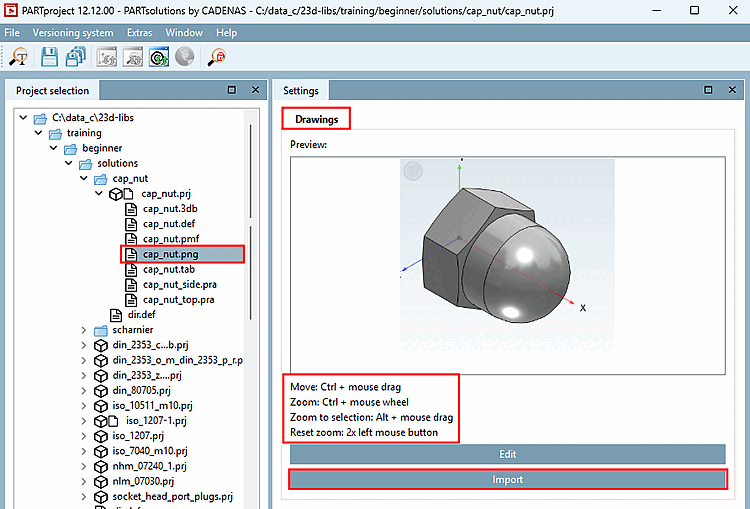

Figura 3.1196. Importazione dell'immagine di anteprima a livello di progetto

Informazioni dettagliate sono disponibili nella Sezione 5.9.12, “Pagina di registro: Immagine ” in eCATALOGsolutions - Manuale.

3.1.16.6.1.2.21.2.  Esportazione di dati di immagine

L'opzione Esporta dati immagine [Export images] viene utilizzata per esportare i dati immagine in un formato di file specifico in una directory di destinazione specificata in un'esecuzione batch. Sono disponibili i seguenti formati di file: GIF animata, BMP, GIF, JPEG , Maxwell Render, PNG, POV-Ray, Codice QR, TIFF.

A seconda del CAD avviato, anche tutti i formati nativi e i formati neutri. (Per questo è necessaria una licenza batch).

Le opzioni di impostazione sono spiegate in dettaglio di seguito:

3.1.16.6.1.2.21.2.1. Pagina della scheda "Opzioni standard

Modalità di esportazione [Export mode]: Selezionare l'opzione Esporta file [Export files]. Elenco delle fonti [Source directory] La directory di origine è già determinata automaticamente. Di norma, non si deve modificare la voce del campo. Utilizzando Sfoglia ... è possibile modificare il percorso, se necessario. Con le sottodirectory [With subdirectories] Opzionalmente, è possibile includere le sottodirectory per la creazione delle immagini di anteprima. Con progetti nascosti [With hidden projects] Opzionalmente, è possibile includere progetti nascosti per la creazione delle immagini di anteprima.

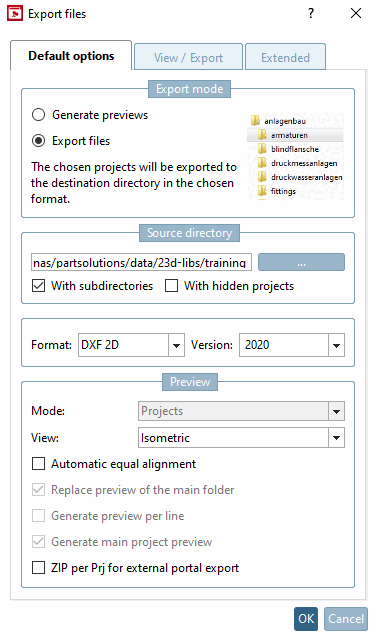

Figura 3.1197.  Modalità di esportazione [Export mode] -> Esportazione di file [Export files]

• Formato [Format] / Versione [Version]

  Selezionare il formato desiderato nella casella di riepilogo (per alcuni formati è possibile specificare il formato tramite Versione [Version] ).

  Sono disponibili i seguenti formati di file: GIF animata, BMP, GIF, JPEG , Maxwell Render, PNG, POV-Ray, QR Code, TIFF. A seconda del CAD avviato, sono disponibili anche tutti i formati nativi e neutri. Confrontare i formati selezionabili nel menu di esportazione [Export] di PARTdataManager. Informazioni dettagliate sui formati di esportazione sono disponibili in Sezione 3.1.9, “ Esportazione in vari formati di file (senza interfaccia PARTsolutions) ”.

• Anteprima [Preview]:

  • Modalità [Mode]:

    Questa impostazione rimane inattiva nella modalità di esportazione [Export mode] "Esporta file [Export files]".

  • Vista [View]: selezionare la prospettiva desiderata per le immagini di anteprima nella casella di riepilogo.

    • Isometrico [Isometric]

    • Dimetrico [Dimetric]

    • Trimetrico [Trimetric]

    • Sopra [Top]

    • Sotto [Bottom]

    • Anteriore [Front]

    • Posteriore [Back]

    • Diritto [Right]

    • Collegamenti [Left]

    • Ingresso angolare [Angle entry]

      Vedere anche Rotazione [Rotation].

  • Sovrascrittura dell'anteprima della cartella principale [Replace preview of the main folder]

  • Creare un'anteprima per riga [Generate preview per line]:

    È attivo solo se è selezionata l'opzione Genera anteprime [Generate previews].

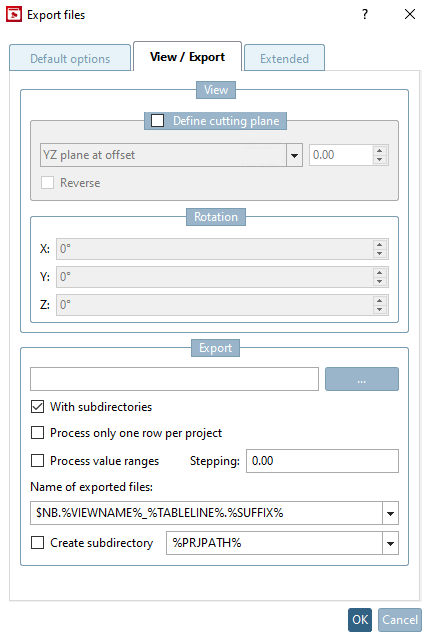

3.1.16.6.1.2.21.2.2. Pagina della scheda "Visualizza / Esportazione

Vista [View]: L'area di dialogo Visualizza [View] è disattivata per impostazione predefinita. Per attivarla, selezionare la casella di controllo Definisci piano di taglio [Define cutting plane]. Selezionare il piano di taglio e la distanza desiderata nella casella di riepilogo. Rotazione [Rotation]: L'area di dialogo Rotazione [Rotation] è attiva solo se la selezione dell' input Angolo [Angle entry] è stata effettuata nella pagina della scheda Opzioni standard [Default options] in Anteprima [Preview] -> Visualizza [View].

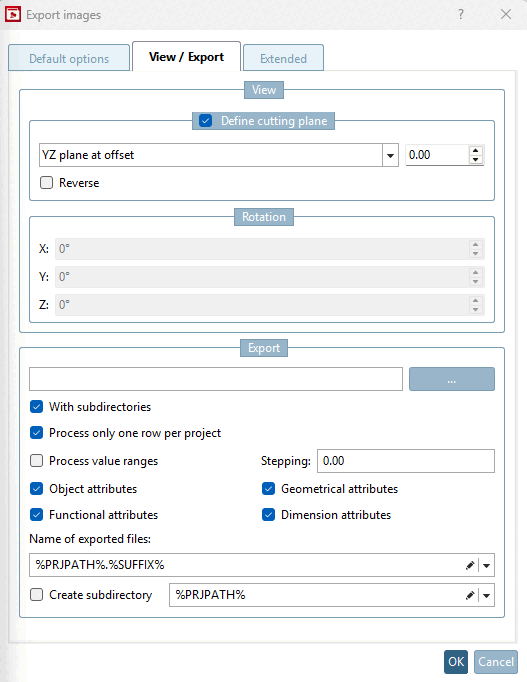

Figura 3.1198.  Modalità di esportazione [Export mode]: generazione di anteprime [Generate previews]

• Esportazione [Export]:

  • Specificare una directory di destinazione per i file di esportazione utilizzando Sfoglia ... per determinare una directory di destinazione per i file di esportazione.

  • Con le sottodirectory [With subdirectories]

    Opzionalmente, è possibile includere le sottodirectory per la creazione dei file di esportazione.

  • Elaborare solo una riga per progetto [Process only one row per project]:

    Limitare le righe della tabella lette per ogni file di progetto a una sola caratteristica.

  • Intervalli dei valori di processo [Process value ranges]:

    I file di progetto con intervalli di valori possono essere suddivisi specificando un incremento [Stepping width]. Se questa opzione è disattivata, viene letto solo il valore attualmente impostato (cioè una caratteristica).

    Nota Non selezionare una dimensione del passo troppo piccola, altrimenti i valori saranno troppi!

  • Nomi per i file esportati [Names for exported files]

    Selezionare l'opzione desiderata per la regola di denominazione nella casella di riepilogo.

    Il nome del file di esportazione viene composto utilizzando la sintassi specificata. Gli esempi sono già forniti nel campo dell'elenco:

    Ad esempio, la designazione standard NB, seguita dal nome della vista VIEWNAME (ad esempio, vista frontale) e dall'estensione del file SUFFIX . Naturalmente è possibile modificare questa composizione in base alle proprie esigenze.

Una volta eseguite tutte le impostazioni, premere OK.

	Nota
	Dopo il riavvio di PARTdataManager, vengono visualizzate le immagini di anteprima create (o modificate).

3.1.16.6.1.2.21.2.3. Pagina della scheda "Avanzate

Nella pagina della scheda Avanzate [Extended], le aree di dialogo File di registro [Log file] e Filtro CSV [CSV filter] sono attive per impostazione predefinita solo se l'opzione Esporta file [Export files] è selezionata come modalità di esportazione [Export mode]. File di registro [Log file] Posizione di memorizzazione del file di testo in cui viene registrato il processo di esportazione. Il percorso predefinito inserito punta alla directory utente personale. Utilizzando Sfoglia ... è possibile modificare il percorso.

Figura 3.1199.  Modalità di esportazione [Export mode]: File di esportazione [Export files] -> pagina della scheda "Avanzate [Extended]".

Una volta eseguite tutte le impostazioni, premere OK.

	Nota
	Dopo il riavvio di PARTdataManager, vengono visualizzate le immagini di anteprima create (o modificate).

	Nota
	Questo comando è disponibile solo in modalità sviluppatore. Per informazioni dettagliate su questo aspetto, consultare la sezione Sezione 1.6.4.3.3.1, “ Tasto "IsAdmin" - Modalità utente ” in Amministrazione PARTsolutions - Manuale .

Modifica con PARTproject [Edit with PARTproject]: ... avvia PARTproject.

È possibile apportare modifiche al progetto in PARTproject.

Informazioni dettagliate sono disponibili alla voce Capitolo 5, Progetto PART in eCATALOGsolutions - Manuale.

Vedere Sezione 1.3.7, “ Classificazione guidata ” in PARTwarehouse - Manuale.
