5.9.2.3.3.  Gruppi di variabili - Nascondere le colonne (variabili)

Si trova in PARTproject → Modifica progetto [Edit project] → Generale [General] → Colonne [Columns] → Gruppi di variabili [Groups of variables] → ...

Funzione generale

L'opzione gruppi variabili [Groups of variables] consente di controllare due funzioni:

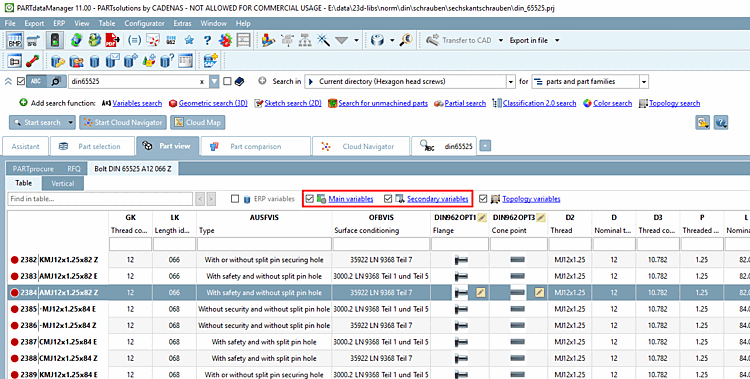

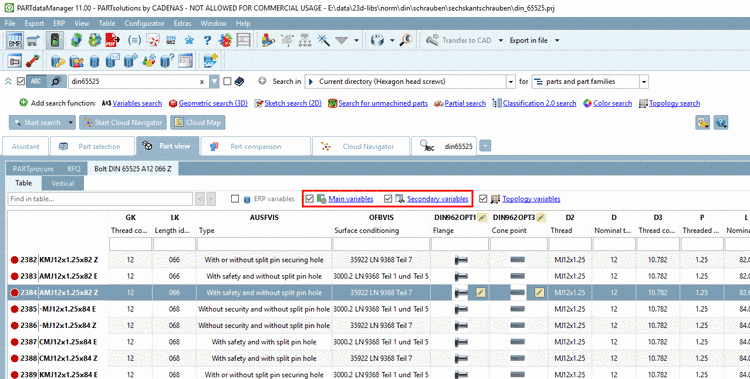

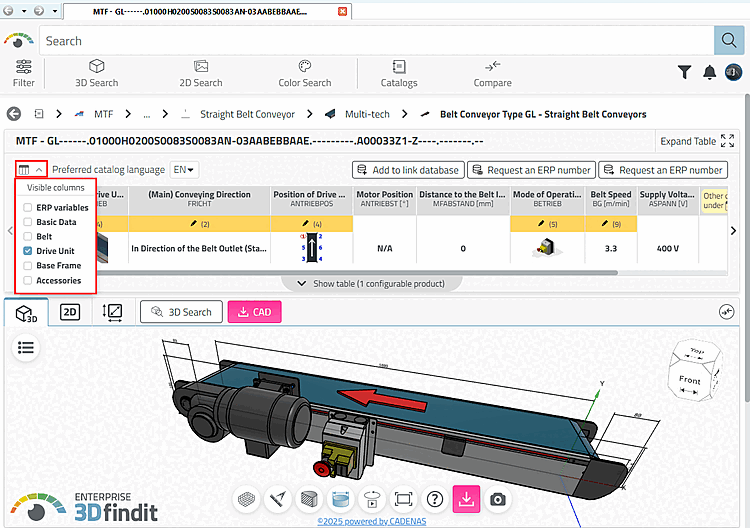

  1. Stato di visibilità delle colonne in 3Dfindit / PARTdataManager

    Le variabili che non appartengono a un gruppo non vengono visualizzate in 3Dfindit / PARTdataManager. Le variabili principali [Main variables] e le variabili secondarie [Secondary variables] possono essere mostrate e nascoste in 3Dfindit / PARTdataManager.

    Figura 5.450.

  2. Raggruppamento di variabili

Interfaccia utente

Se i gruppi sono già stati definiti (automaticamente tramite l'affiliazione NB/LINA o manualmente), vengono visualizzati i gruppi PRINCIPALE e SECONDARIO con le rispettive variabili assegnate.

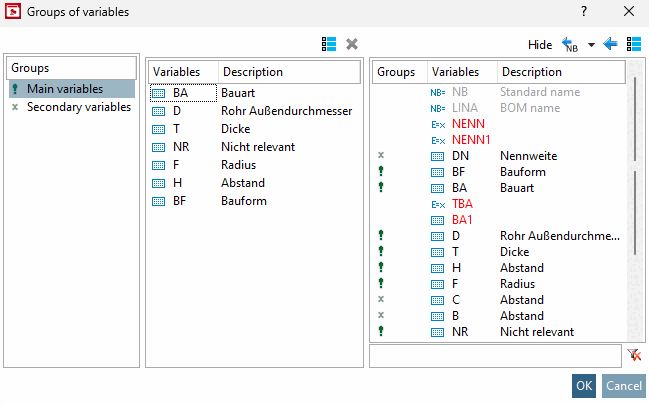

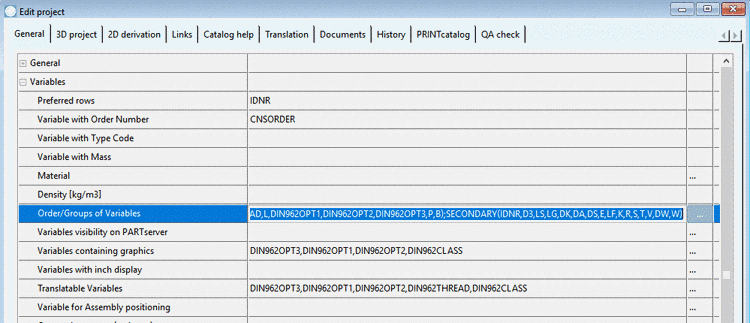

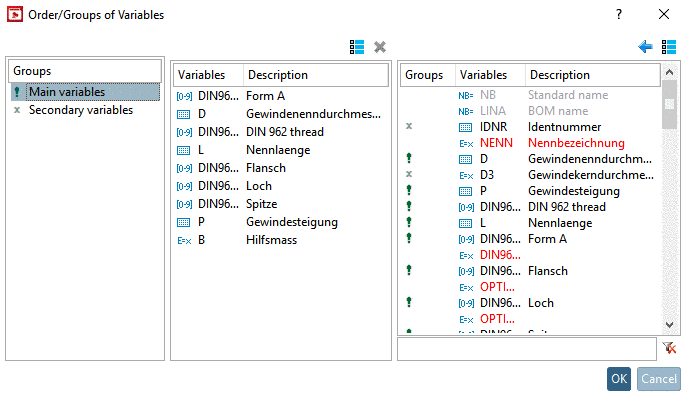

Sequenza/gruppi di variabili [Order/Groups of Variables]

Figura 5.451.  Sequenza/gruppi di variabili [Order/Groups of Variables]

[Nota]Nota

Se non sono ancora stati definiti gruppi per un progetto[33] (riconoscibile dal campo Gruppi variabili [Groups of variables] vuoto),

le variabili vengono raggruppateautomaticamente quando si apre per la prima volta la finestra di dialogo Gruppi di variabili [Groups of variables].

Il raggruppamento automatico viene eseguito secondo il seguente schema:

  • Le variabili che ricorrono in NB e LINA sono assegnate al gruppo delle variabili principali [Main variables], le altre al gruppo delle variabili secondarie [Secondary variables].

  • Se è impostata l'opzione Sequenza/gruppi di variabili - Mantieni solo le variabili con algoritmo caratteristico che formano NB nel MAIN [Order/groups of variables - initially add only variables with feature algorithm used in NB in the MAIN group], anche le variabili inserite nelle righe Variabile con numero d'ordine [Variable with order number] e Variabile con chiave tipo [Type code] vengono automaticamente trasferite nel gruppo MAIN.

  • Le variabili di tipo "Algoritmo" che non sono presenti nella BN sono invisibili per impostazione predefinita e non vengono assegnate a un gruppo durante il raggruppamento automatico.

  • Le variabili che sono state esplicitamente impostate come invisibili (nella V8.1) non sono assegnate a un gruppo e sono quindi invisibili.

Dopo aver chiuso la finestra di dialogo, i gruppi vengono visualizzati nel campo.

È possibile modificare l'assegnazione dei gruppi in qualsiasi momento.

Fare clic sul pulsante Sfoglia ... per aprire la finestra di dialogo Gruppi di variabili [Groups of variables].

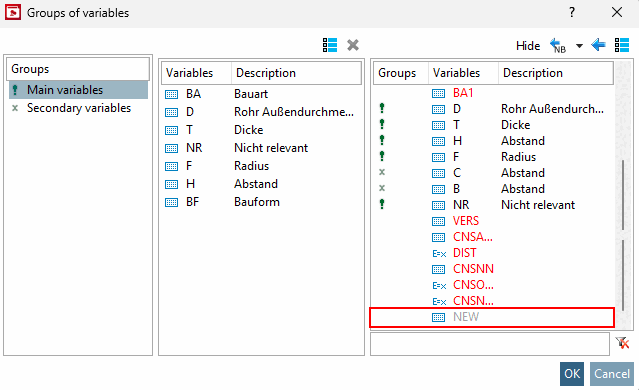

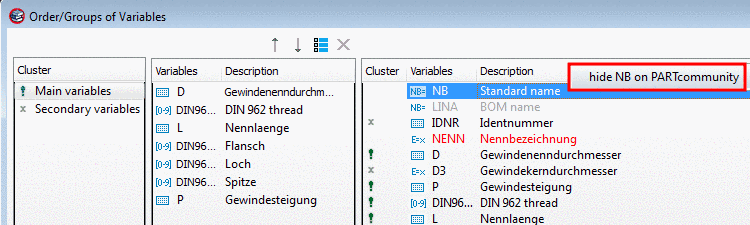

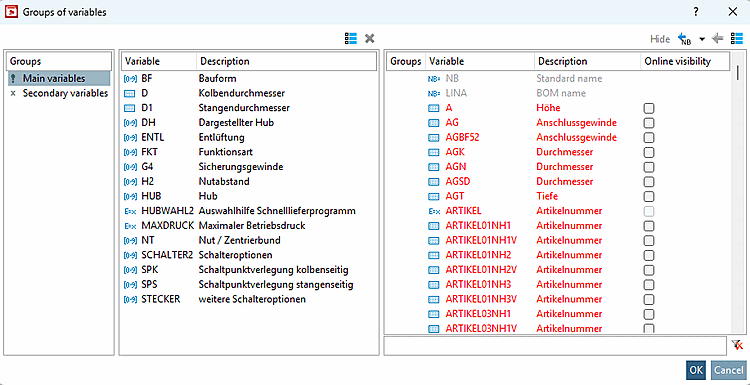

Sequenza/gruppi di variabili [Order/Groups of Variables]

Figura 5.452.  Sequenza/gruppi di variabili [Order/Groups of Variables]

  • Colonna di sinistra | Suddivisione in gruppi

    Nella colonna di sinistra, alla voce Gruppi [Groups], è possibile passare dalle variabili principali [Main variables] a quelle secondarie [Secondary variables], che vengono visualizzate nella colonna centrale.

  • Colonna centrale | Elenco delle variabili del gruppo selezionato

    La colonna centrale mostra il contenuto del gruppo selezionato.

  • Colonna di destra | Elenco di tutte le variabili

    Tutte le variabili sono elencate nella colonna di destra. È possibile inserire qualsiasi voce per filtrare le variabili nel campo di immissione in basso a destra. [È possibile inserire qualsiasi parte dei termini. Ad esempio, "diametro" trova "diametro esterno" e "diametro interno".

    Le variabili indicate in rosso non fanno parte di alcun gruppo e sono invisibili nella tabella o in 3Dfindit / PARTdataManager.

  • Icone e pulsanti

    La variabile è nel gruppo Variabili principali [Main variables]
    La variabile fa parte del gruppo Variabili secondarie [Secondary variables]
      Carattere rosso: La variabile non è assegnata a un gruppo
    Selezionare tutte le variabili del gruppo selezionato
    Rimuovere l'assegnazione delle variabili
    Nascondere / nascondere la variabile
    Assegna le variabili dalla designazione standard; qui è possibile applicare un filtro aggiuntivo per prendere in considerazione tutte (non effettuare una selezione), solo l' algoritmo caratteristico [Attribute algorithm], solo l' intervallo di valori [Value range] o solo le variabili con valori fissi [Variable with fixed values].

    Aggiungere la variabile selezionata al gruppo selezionato. In alternativa, la variabile può essere spostata con il drag & drop.

    Azzeramento del filtro [Reset filter]

Nascondere e mostrare le colonne

  • Nascondere

    Se una variabile non fa parte di di qualsiasi gruppo, è invisibile. Per modificare l'assegnazione in un gruppo, selezionare un gruppo nella colonna di sinistra e Fare clic Rimuovi [Remove]. Le La variabile viene visualizzata nella colonna di destra, ora viene visualizzata in rosso e così svanirono.

  • Dissolvenza

    A Per rendere nuovamente visibile una colonna nascosta, selezionare A sinistra, seleziona il gruppo che deve contenere la variabile e trascina il quindi trascinare e rilasciare la variabile desiderata dalla colonna di destra in la colonna centrale o utilizzare il tasto freccia .

  • Gestione delle nuove variabili aggiunte

    Situazione iniziale: è stata aggiunta una nuova variabile nel gestore delle variabili.

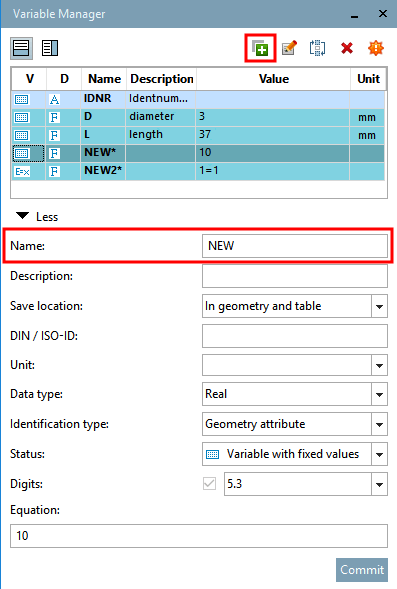

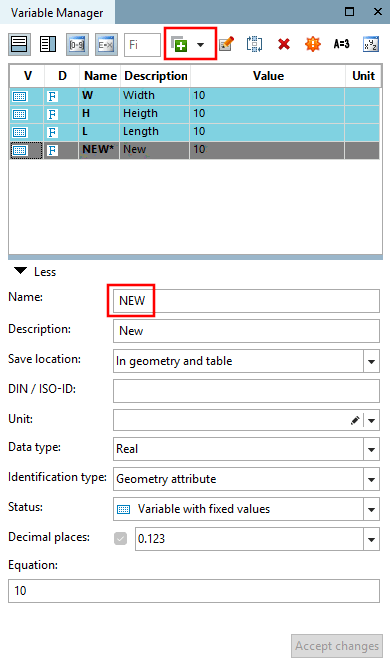

    Gestore variabile [Variable Manager]

    Figura 5.453.  Gestore variabile [Variable Manager]

    Le nuove variabili aggiunte in PARTdesigner sono contrassegnate in PARTproject nella finestra di dialogo Gruppi di variabili in grigio o rosso.

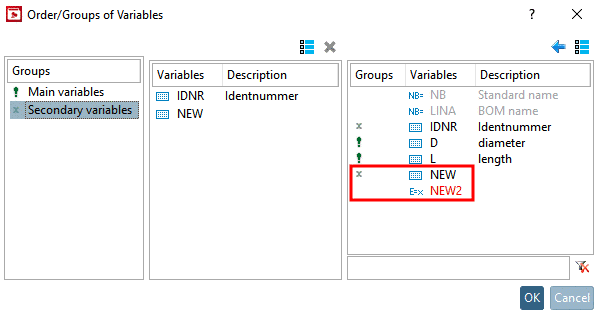

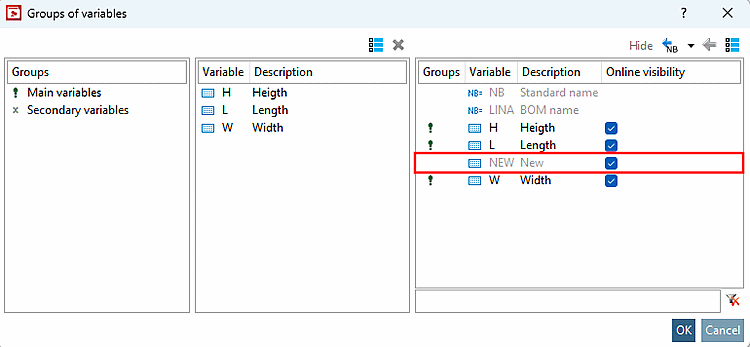

    PARTproject → Finestra di dialogo "Gruppi di variabili"

    Figura 5.454.  PARTproject → Finestra di dialogo "Gruppi di variabili"

    • Grigio: variabile principale (parte di NB o LINA) o variabile secondaria [visibile in PARTdataManager ].

    • Rosso: Non appartiene a nessun gruppo (ad es. algoritmo di caratteristiche, ma non fa parte della BN) [non visibile in PARTdataManager ].

    Personalizzare l'appartenenza al gruppo come richiesto (vedere sopra ).

    [Nota]Nota

    Tuttavia, se (per i vecchi progetti) non è ancora avvenuta l'assegnazione automatica dei gruppi (vedere sopra ), la nuova variabile aggiunta viene gestita secondo il "vecchio" schema e assegnata al gruppo "Variabili secondarie [Secondary variables]". In ogni caso, è possibile modificare l'assegnazione dei gruppi.

Raggruppamento di variabili

Selezionare un gruppo nella colonna di sinistra.

Tirare È quindi possibile trascinare e rilasciare le variabili desiderate da destra (elenco di tutte le variabili) nella colonna centrale o utilizzare Per fare ciò, utilizzare il tasto freccia .

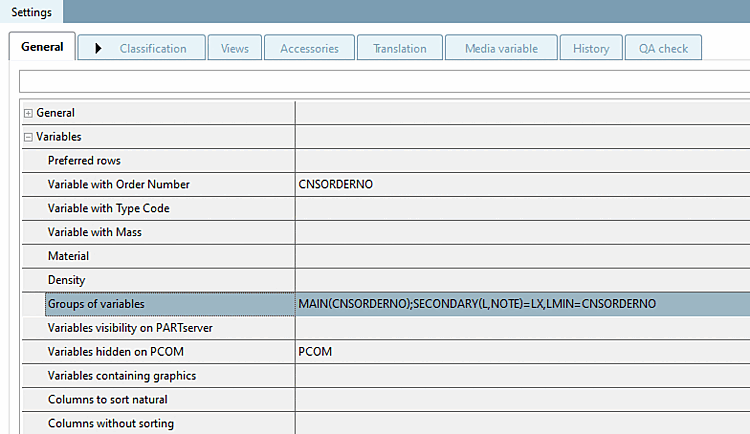

Quando si chiude la finestra di dialogo con OK, i raggruppamenti vengono visualizzati in Sequenza/Gruppi di variabili [Order/Groups of Variables].

MAIN(ARTNR);SECONDARY(BI1,BI2,BI3,BA)

Impostazione dell' ordine/gruppi di variabili - Mantenere solo le variabili con l'algoritmo delle caratteristiche che formano l'NB nella PRINCIPALE [Order/groups of variables - initially add only variables with feature algorithm used in NB in the MAIN group]

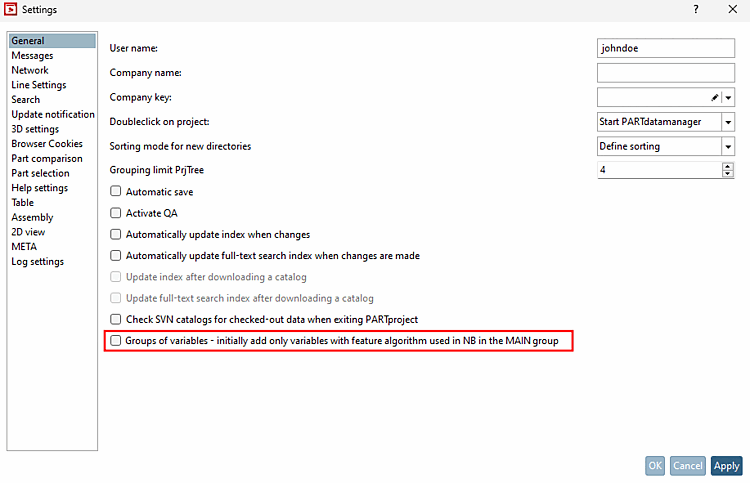

Finestra di dialogo delle impostazioni [Settings]

Figura 5.455. Finestra di dialogo delle impostazioni [Settings]

Se si attiva la casella di controllo, il sistema verifica se i gruppi di variabili sono vuoti alla prima apertura della finestra di dialogo Gruppi di variabili [Groups of variables]. In tal caso, i gruppi vengono creati automaticamente sulla base della denominazione standard. Anche le variabili inserite nelle righe chiave Variabile con numero d'ordine e Variabile con tipo vengono trasferite automaticamente al gruppo MAIN.



[33] Ad esempio, il progetto è stato creato prima che questa funzione fosse disponibile.
